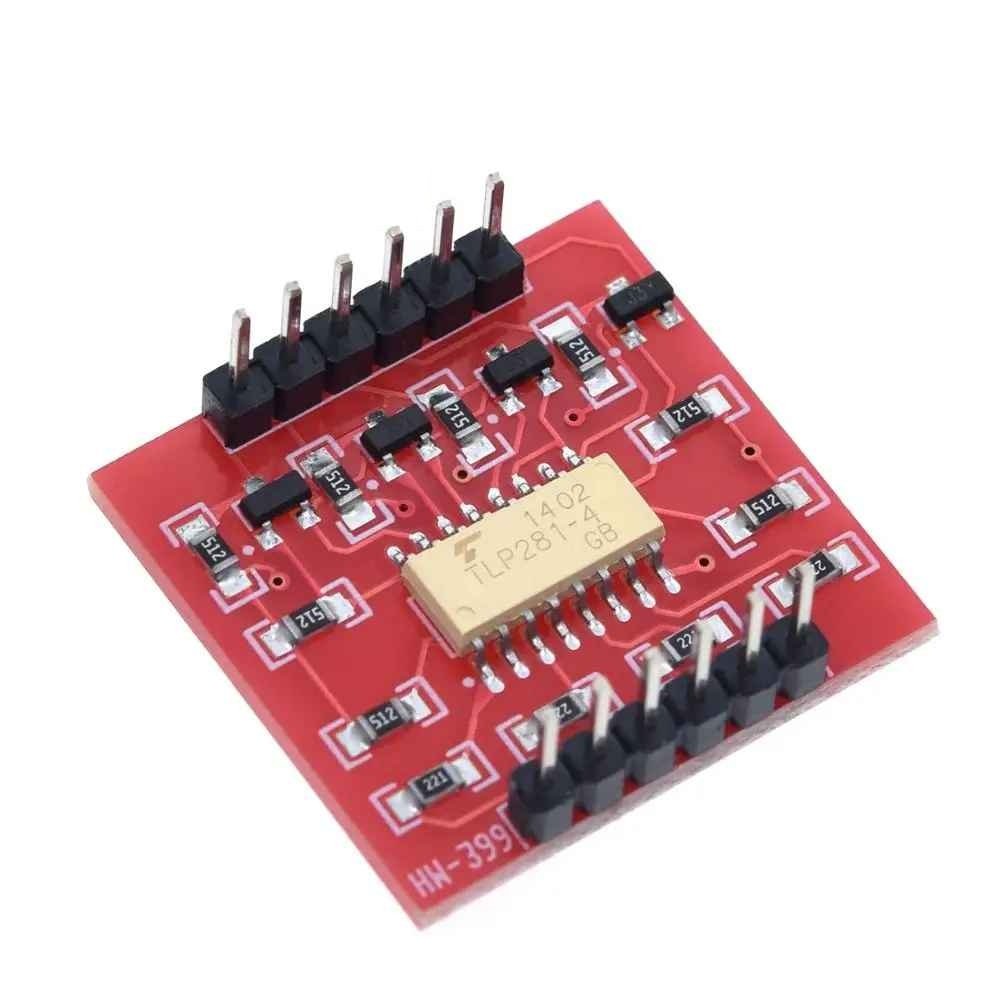

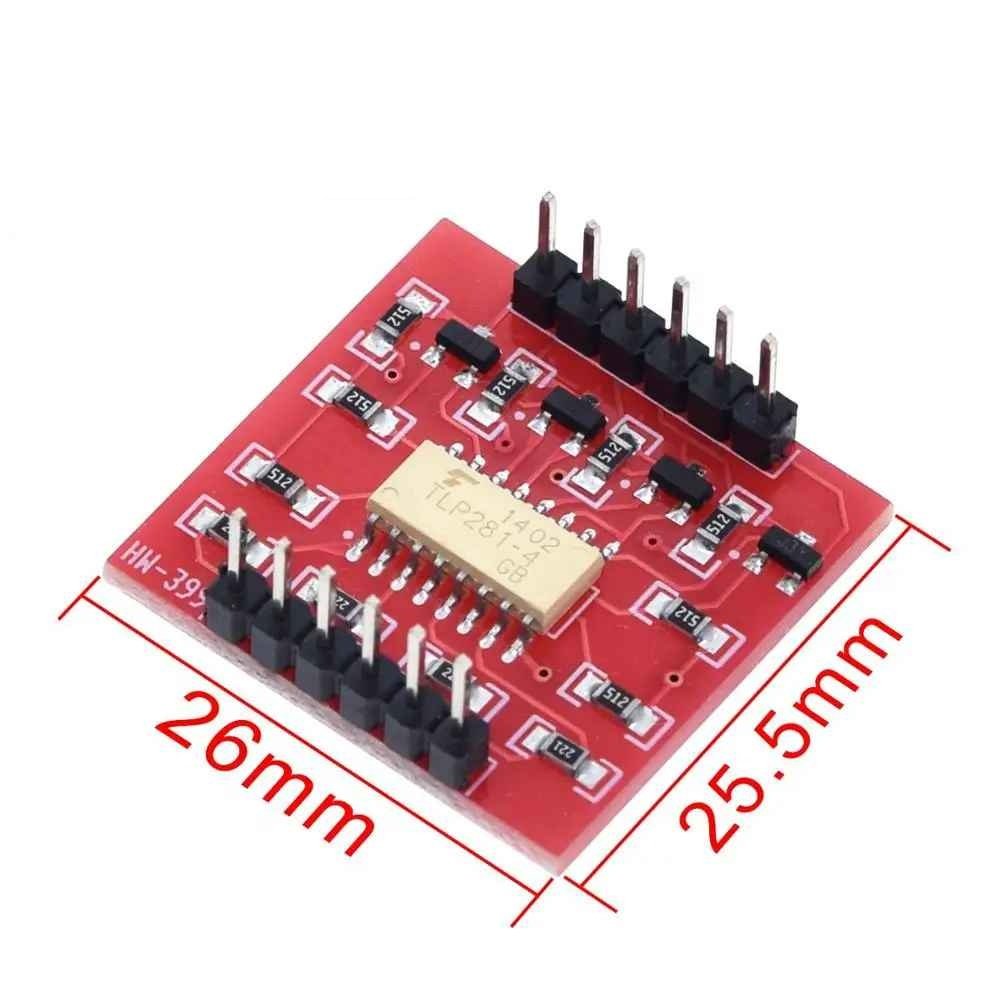

Name: Module isolateur Optocoupleur 4 canaux TLP281 IC
SKU: SS11
Availability: InStock

Module isolateur Optocoupleur 4 canaux TLP281 IC

د.ج 700

📌 EMPLACEMENT : SS07

18 en stock

UGS : SS11 Catégorie : optoelectronics

Le TLP281 (ou TLP281‑4 en version quadruple) est un optocoupleur (photocoupleur)  : un petit composant à montage CMS, constitué d’une diode infrarouge GaAs et d’un phototransistor qui assurent l’isolation électrique entre deux circuits

Fonction:

Utilisez le niveau bas pour contrôler le niveau élevé. Par exemple, utilisez la tension 3V ou 5V du microcontrôleur pour contrôler la tension 9V ou 12V.
Ne pas dépasser HVCC de 24V. Le courant de sortie du port de sortie OUT1/OUT2/OUT3/OUT4 est égal à HVCC/5.1K et le dissipateur de courant est de 500mA.

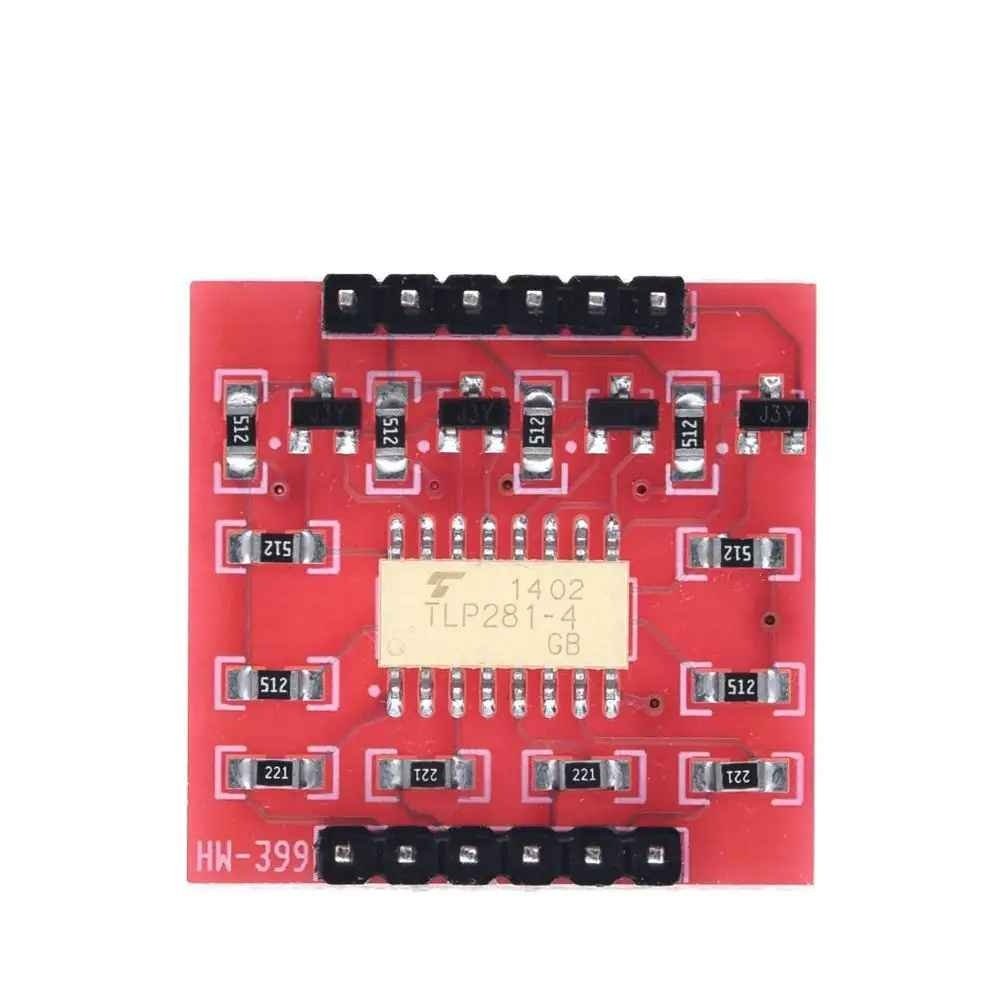

Ce module utilise la puce Toshiba TLP281

Schématique:

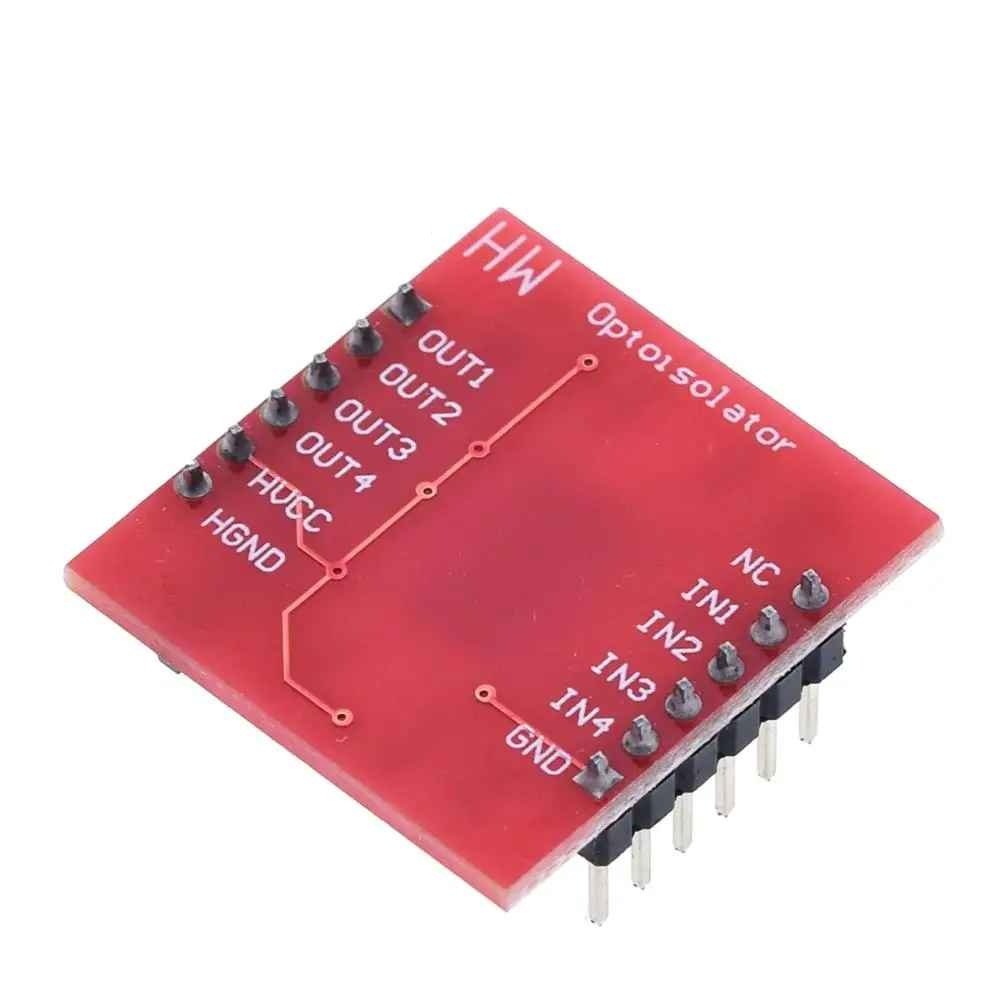

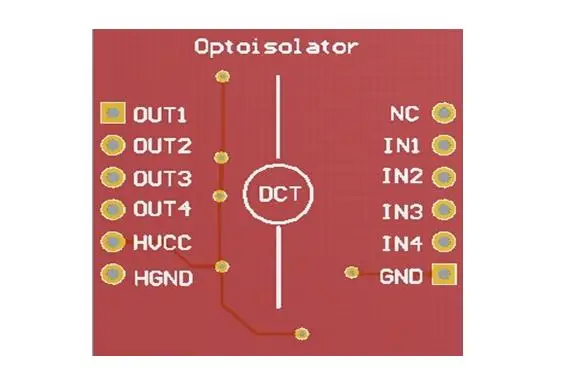

Instructions d’entrée et de sortie:

Entrée: IN1/IN2/IN3/IN4, connectez-vous au port IO du MCU ou du GND, et connectez le GND au GND du MCU ou de la carte de développement. Contrôle IN1/IN2/IN3/IN4 OUT1/OUT2/OUT3/OUT4, respectivement.
Sortie: OUT1/OUT2/OUT3/OUT4
Sortie: HVCC: connectez la borne positive à haute tension contrôlée, la connexion HGND est contrôlée à haute tension négative
Utilisation: lorsque IN1 est élevé, la tension OUT1 correspondante est égale à HVCC. Lorsque IN1 est bas, la tension de OUT1 est égale à HGND.

Exemples d’utilisation:

L’exemple suivant montre comment utiliser le port IO du microcontrôleur pour contrôler la rotation du moteur 24V. Dans la figure, la tension de fonctionnement du moteur est de 24V, le rouge « + » indique le pôle positif du moteur et le noir « – » indique le pôle négatif du moteur. Lorsque le port IO_0 du MCU émet un niveau haut, le moteur tourne. Lorsque le port IO_0 émet un niveau bas, le moteur s’arrête de tourner.
