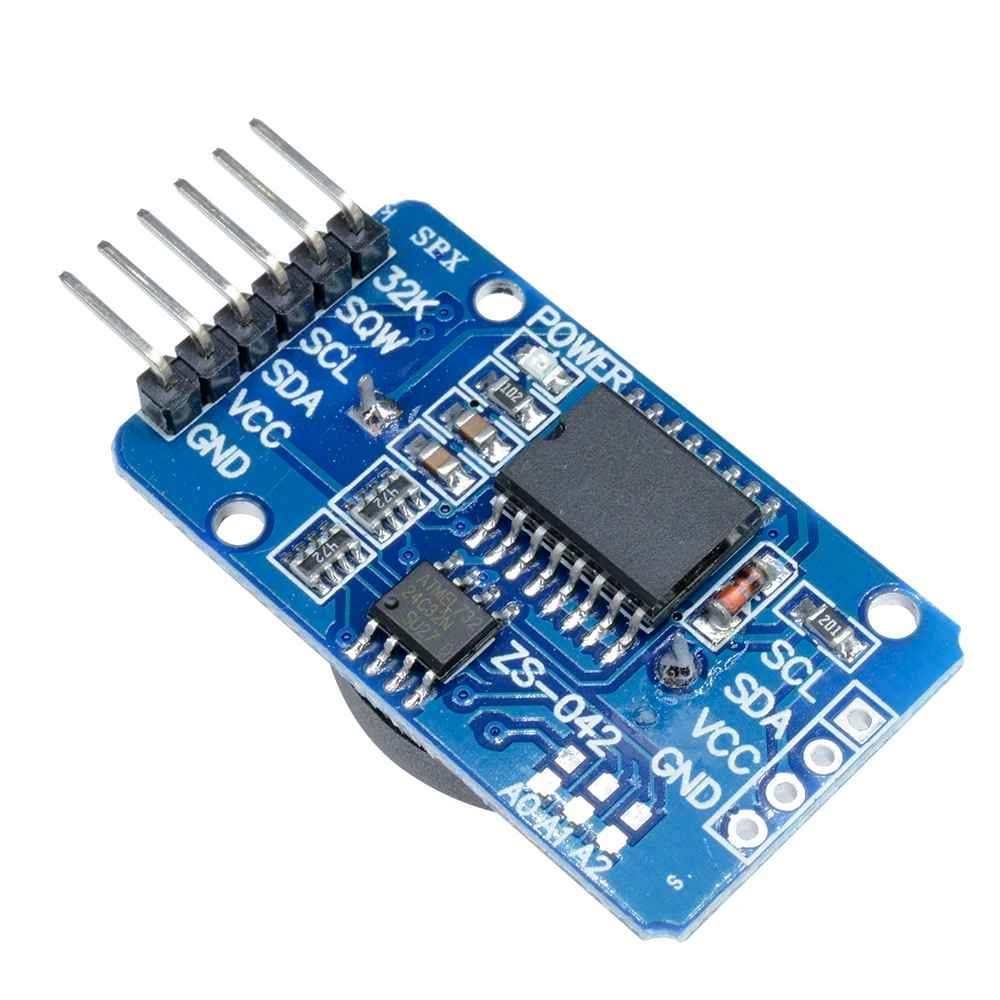

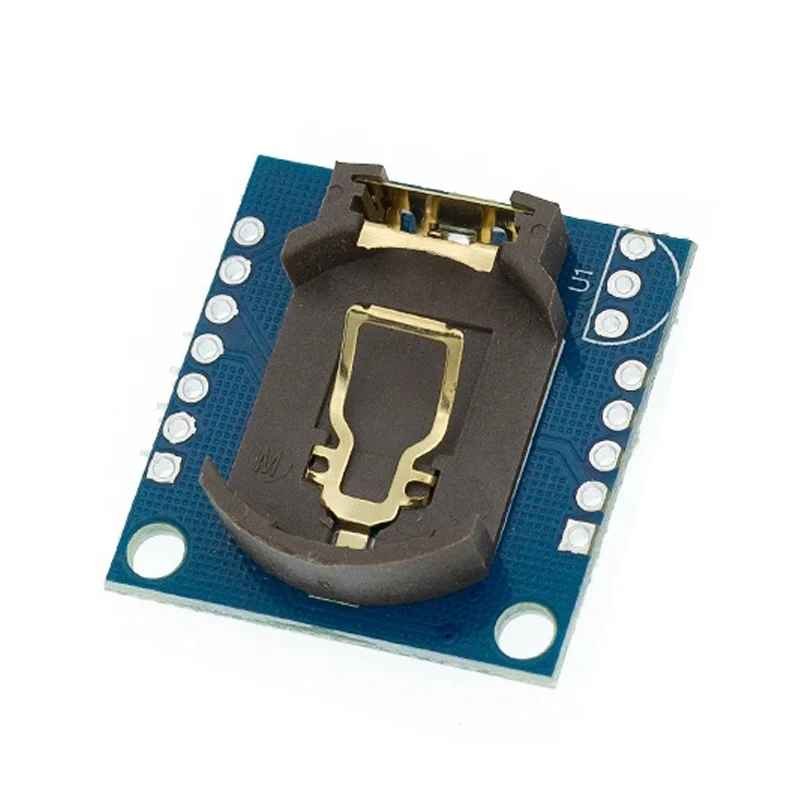

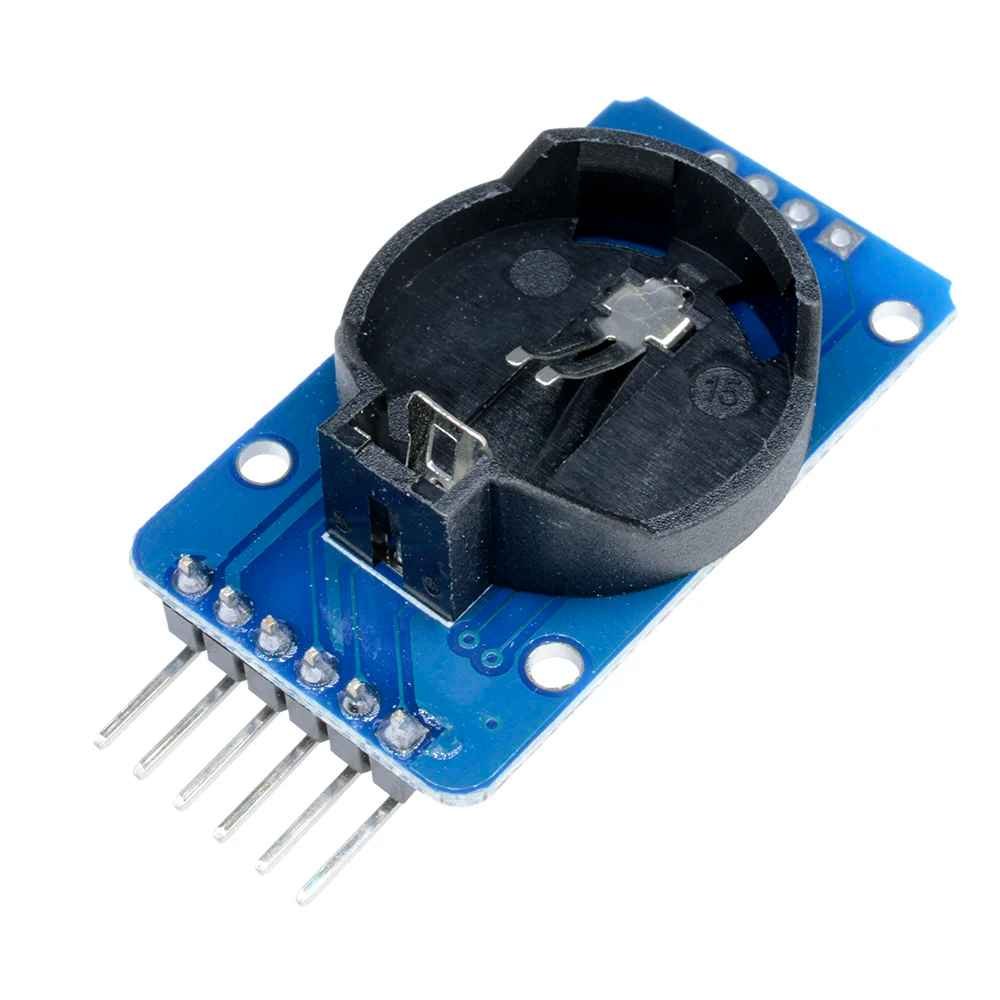

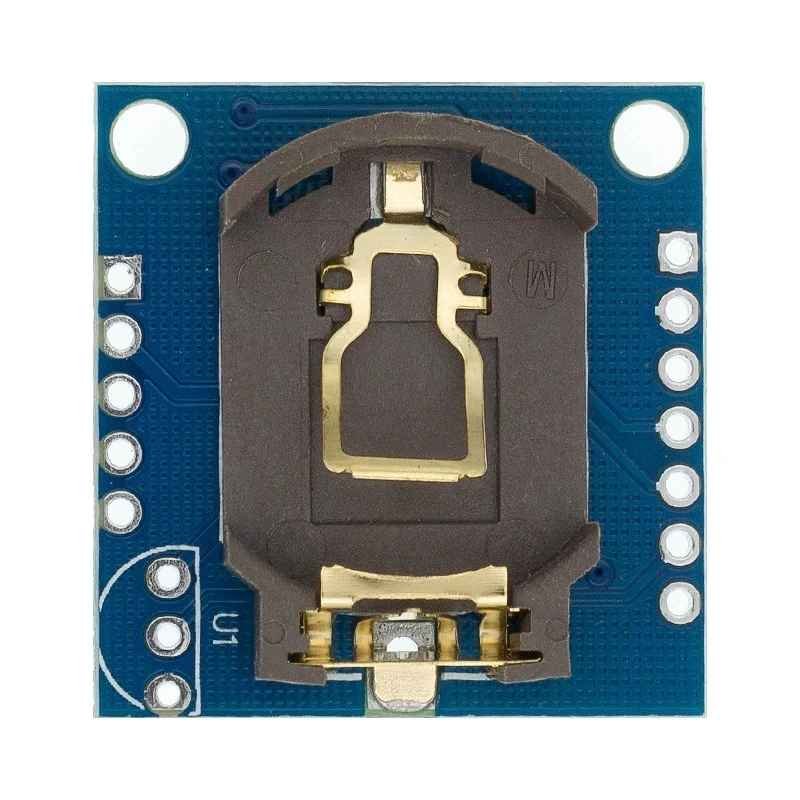

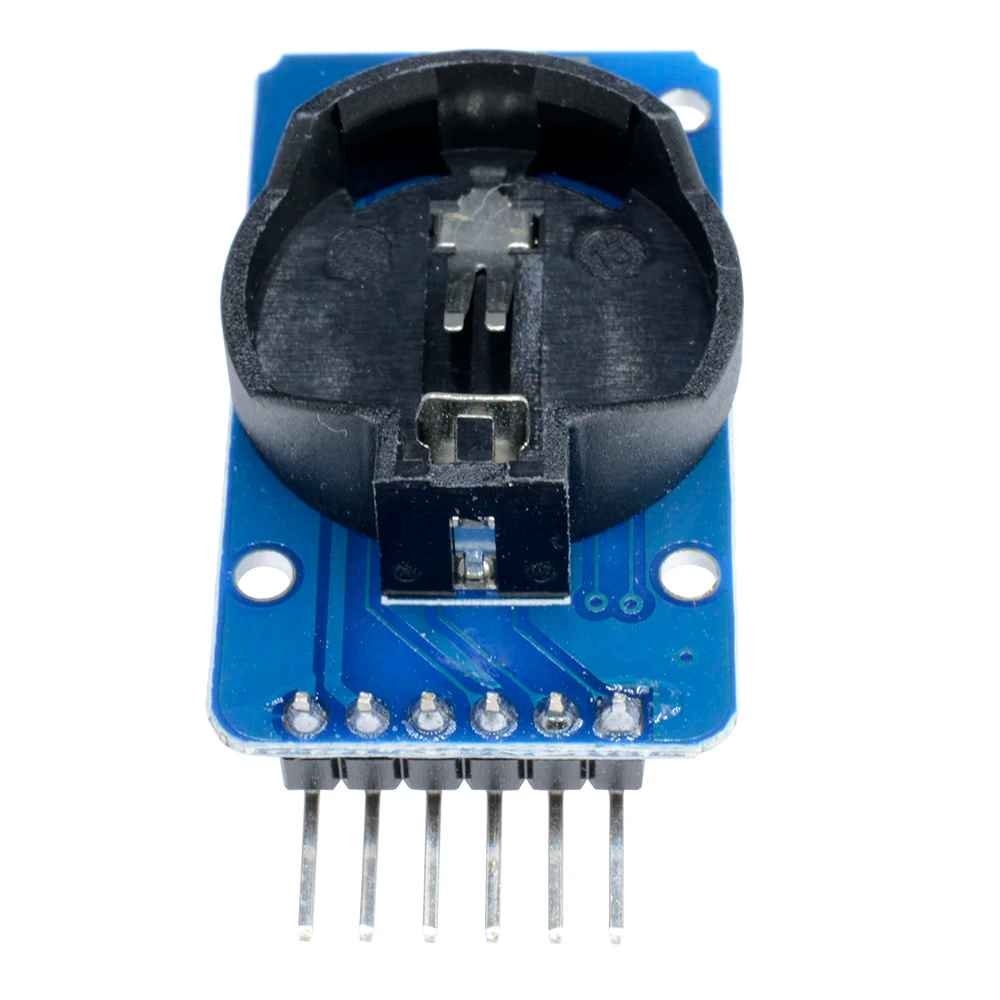

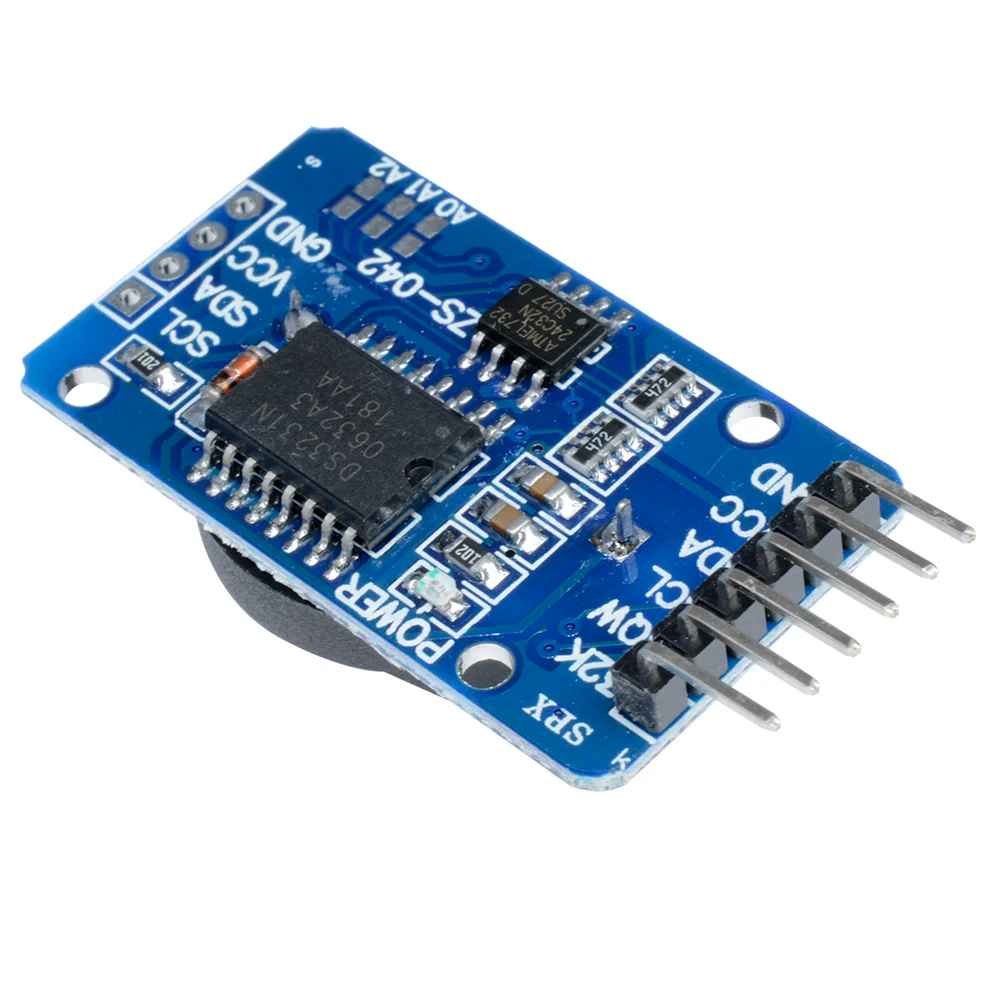

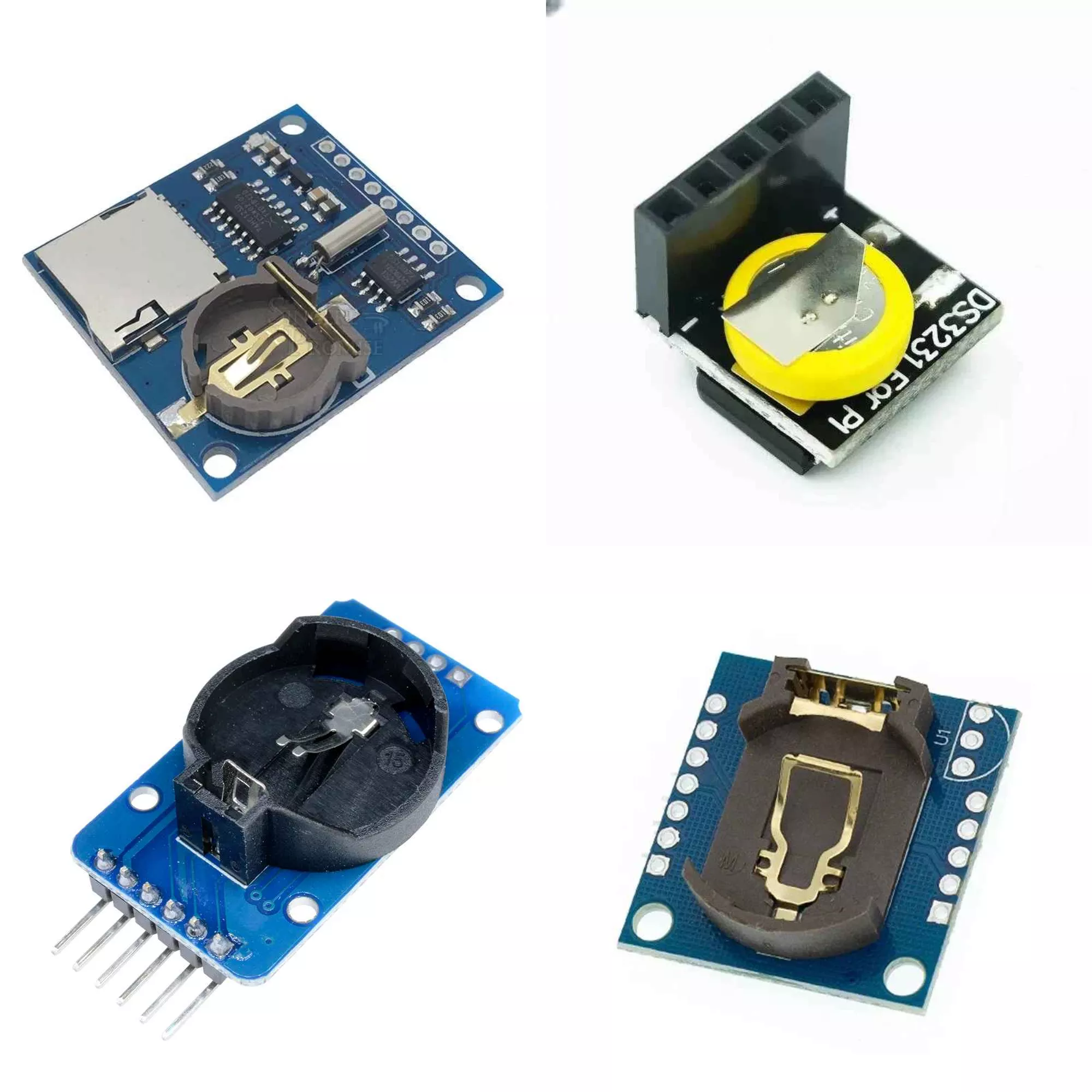

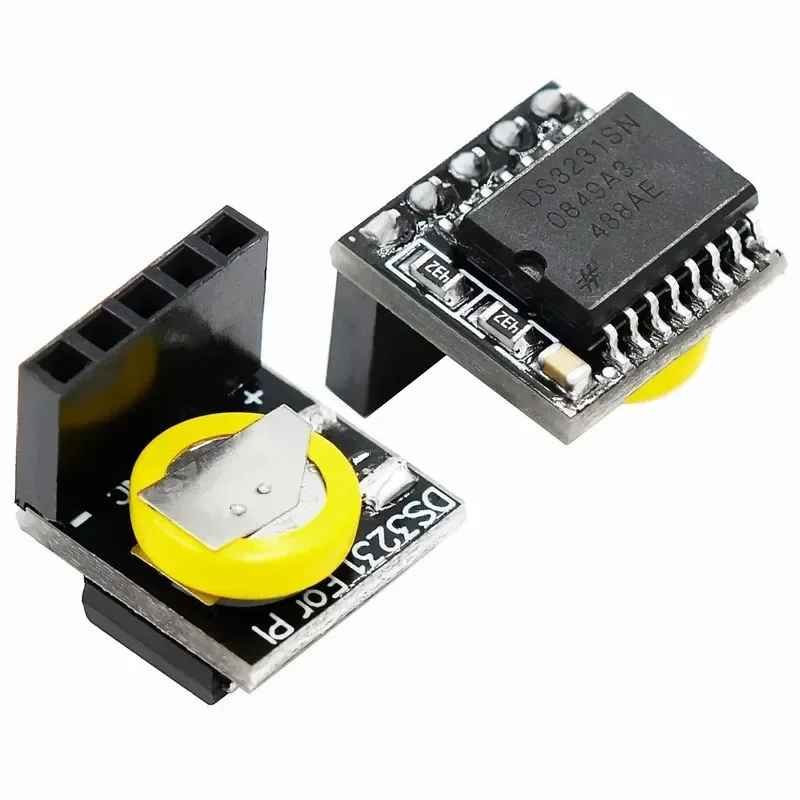

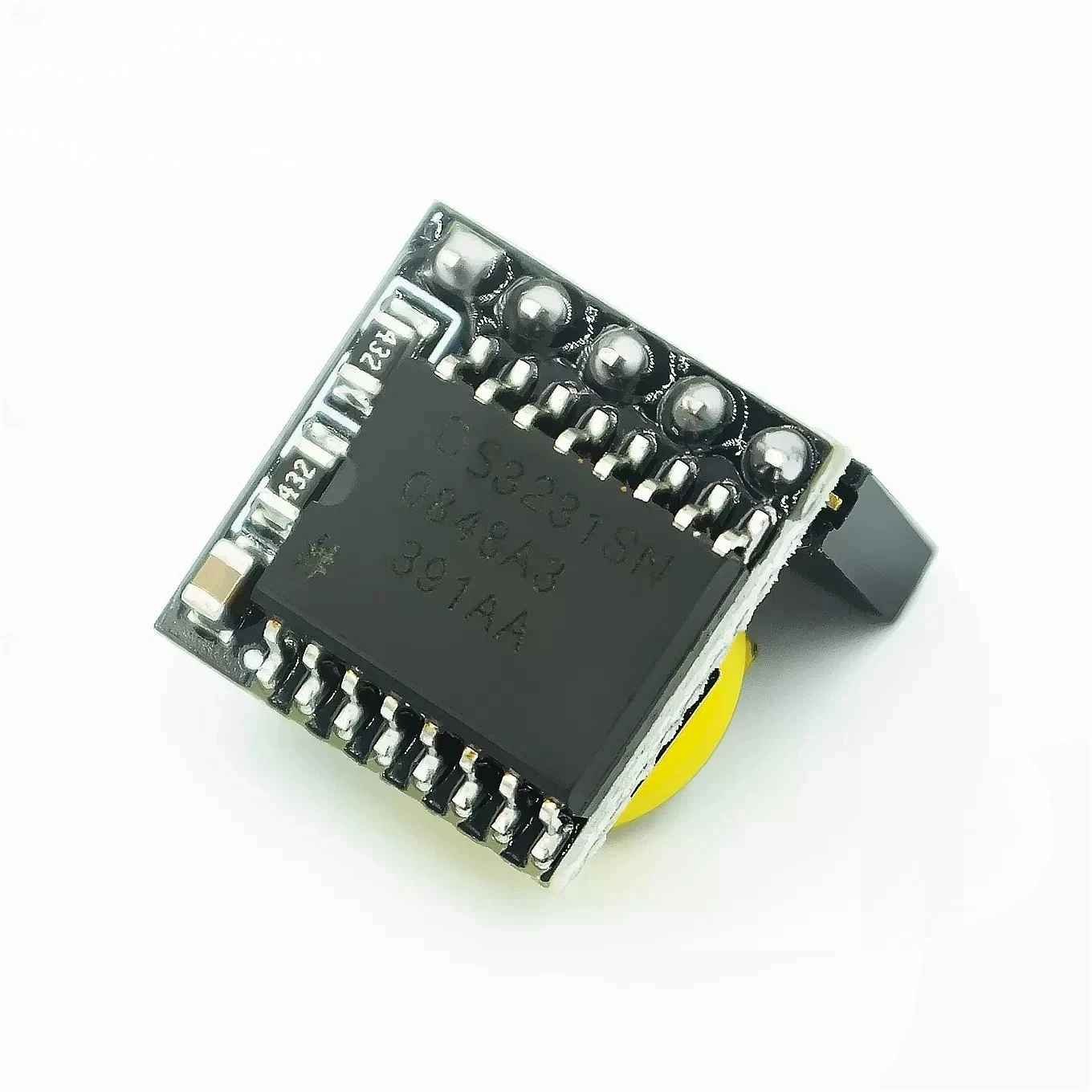

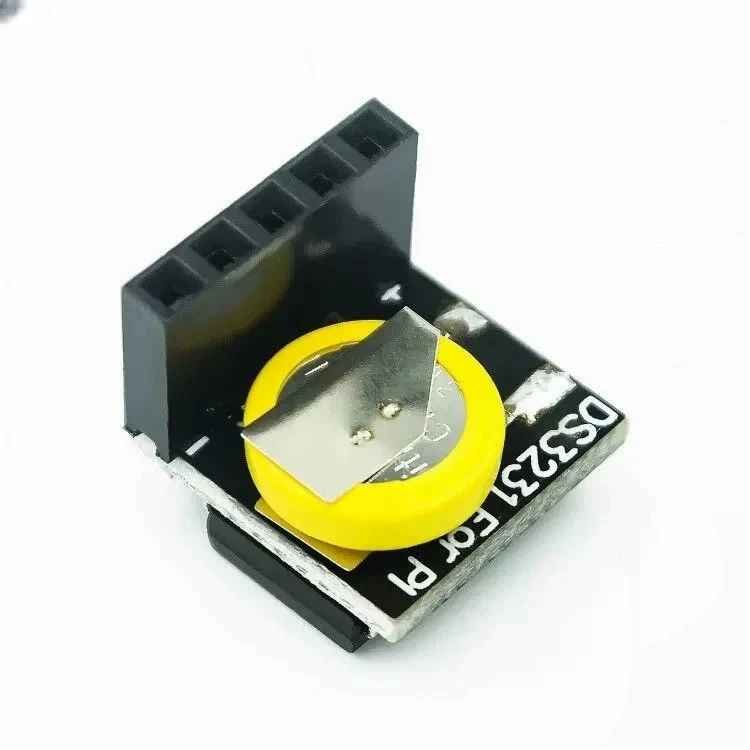

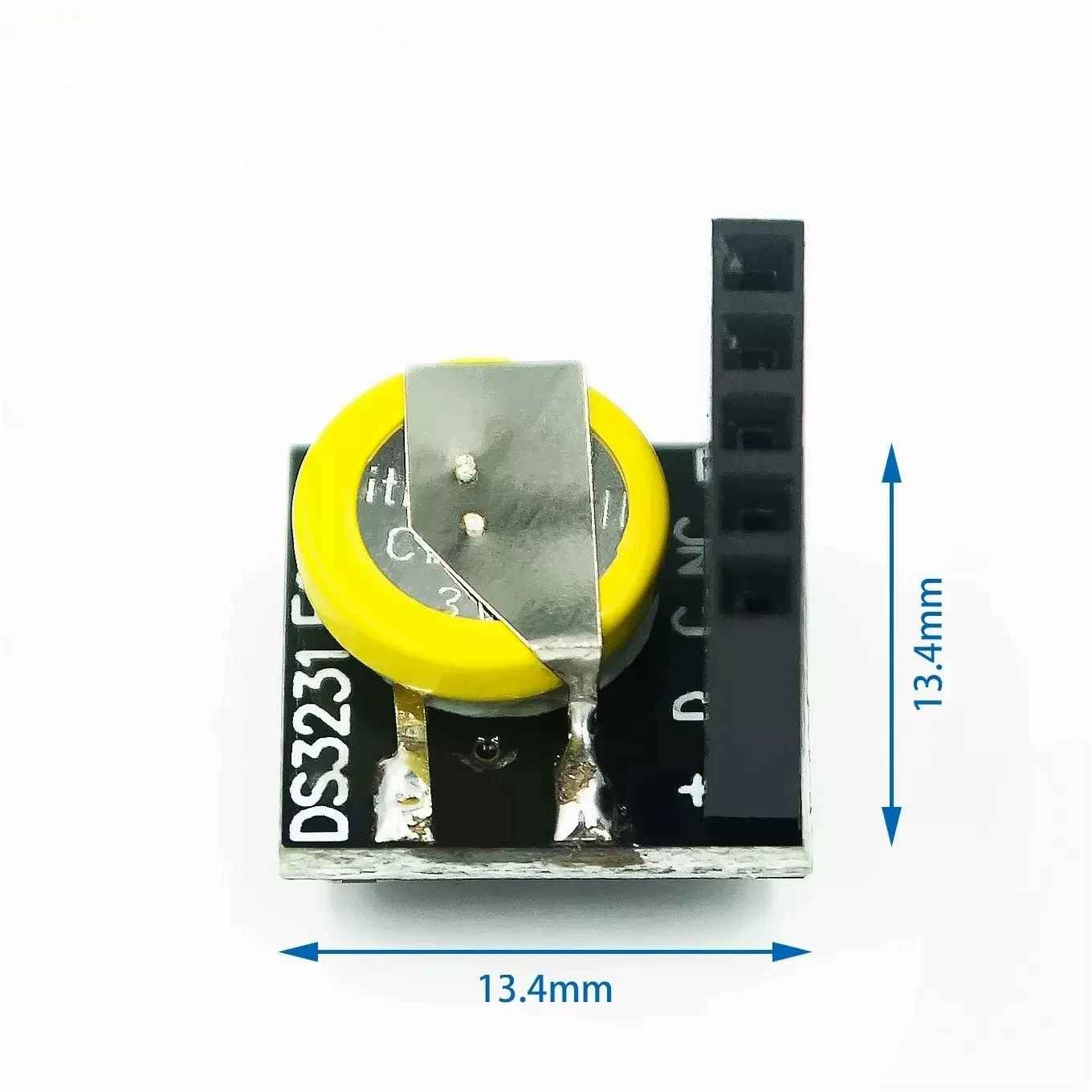

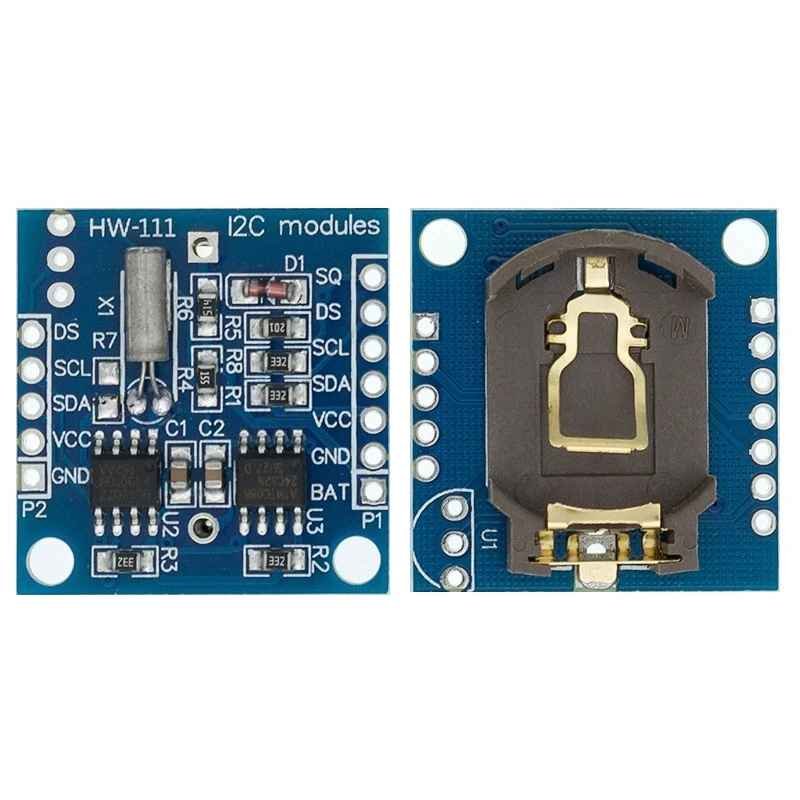

Module horloge RTC Raspberry pi ARDUINO DS3231, Mini DS3231, DS1307 et DS1307 + Micro SD
د.ج 600 – د.ج 1000
Les modules RTC (Real-Time Clock) sont essentiels pour maintenir une horloge précise dans de nombreux projets électroniques, même lorsque l’alimentation principale est coupée. Parmi les plus populaires, on trouve les modules DS3231, Mini DS3231, DS1307 et DS1307 + Micro SD, qui se distinguent par leurs caractéristiques, précision, taille, et fonctionnalités additionnelles.
Voici un tableau clair et coloré comparant les caractéristiques principales des modules DS3231, Mini DS3231, DS1307 et DS1307 + Micro SD :
| Caractéristique | DS3231 | Mini DS3231 | DS1307 | DS1307 + Micro SD |
|---|---|---|---|---|
| Type de composant | RTC (Real-Time Clock) avec compensation | Version compacte du DS3231 | RTC simple sans compensation | RTC DS1307 + lecteur carte Micro SD |
| Précision | Très élevée (±2 ppm à 0–40°C) | Identique au DS3231 | Moins précise, dérive plus importante | Idem DS1307, précision moindre |
| Température de fonctionnement | -40°C à +85°C | -40°C à +85°C | 0°C à +70°C | 0°C à +70°C |
| Alimentation | 3.3V ou 5V | 3.3V ou 5V | 5V | 5V |
| Mémoire RAM intégrée | 236 octets | 236 octets | 56 octets | 56 octets + carte Micro SD externe |
| Support carte mémoire | Non | Non | Non | Oui, Micro SD pour stockage de données externes |
| Interface communication | I2C | I2C | I2C | I2C + SPI (Micro SD) |
| Backup batterie | Oui, bouton lithium | Oui, bouton lithium | Oui, pile bouton | Oui, pile bouton |
| Dimensions | Environ 27×27 mm | Environ 20×20 mm | Environ 32×32 mm | Environ 50×40 mm (plus grande à cause SD) |
| Applications typiques | Horloge précise, datalogging, projets exigeants | Idem DS3231 mais compacité | Horloge simple, projets basiques | Horloge + stockage de données (datalogging) |
Utilisation des modules RTC
| Module | Utilisation typique |
|---|---|
| DS3231 | Projet où la précision de l’heure est critique, comme l’horloge temps réel dans les systèmes embarqués, datalogging, systèmes domotiques, serveurs, etc. La compensation thermique assure une excellente stabilité. |
| Mini DS3231 | Même usage que le DS3231, mais dans des projets où l’espace est limité grâce à son format compact. |
| DS1307 | Projets basiques où une précision élevée n’est pas cruciale, comme des montres simples, petits objets connectés, ou prototypage rapide. |
| DS1307 + Micro SD | Utilisé quand il faut non seulement garder l’heure mais aussi enregistrer de grandes quantités de données externes sur carte Micro SD (ex: station météo avec enregistrement local). |
Conclusion
-
Le DS3231 (et sa version Mini) est idéal pour des projets nécessitant une précision horaire élevée grâce à sa compensation thermique intégrée, garantissant une dérive minimale.
-
Le DS1307 est un choix économique et simple, suffisant pour des applications où la précision n’est pas cruciale.
-
Le module DS1307 + Micro SD combine une horloge simple avec la capacité d’enregistrer des données importantes, idéal pour des applications de datalogging autonomes.
-
Le choix du module dépend principalement de la précision demandée, de la taille disponible et du besoin en stockage externe.
| RTC |
DS1307 ,DS1307 + Micro SD ,DS3231 ,Mini DS3231 |
|---|
