Name: Module Encodeur Rotatif Numérique EC11 / KY-040
SKU: 39699
Availability: InStock

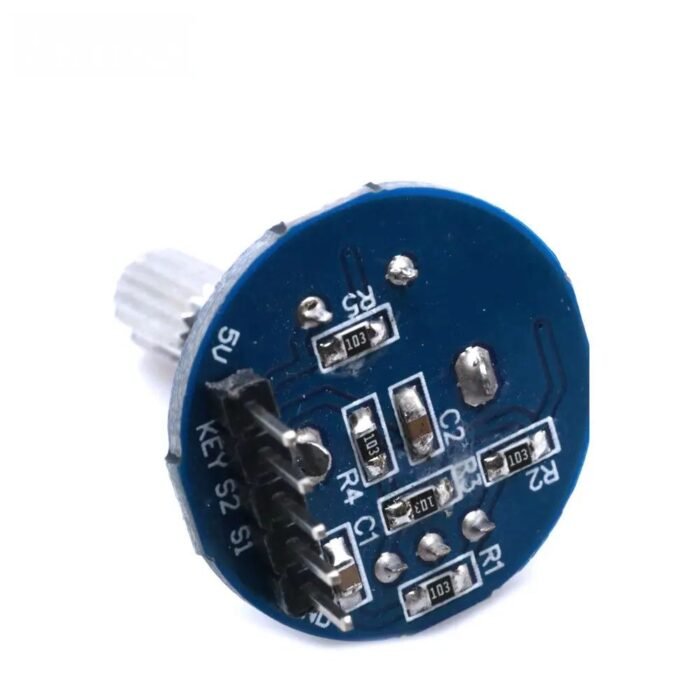

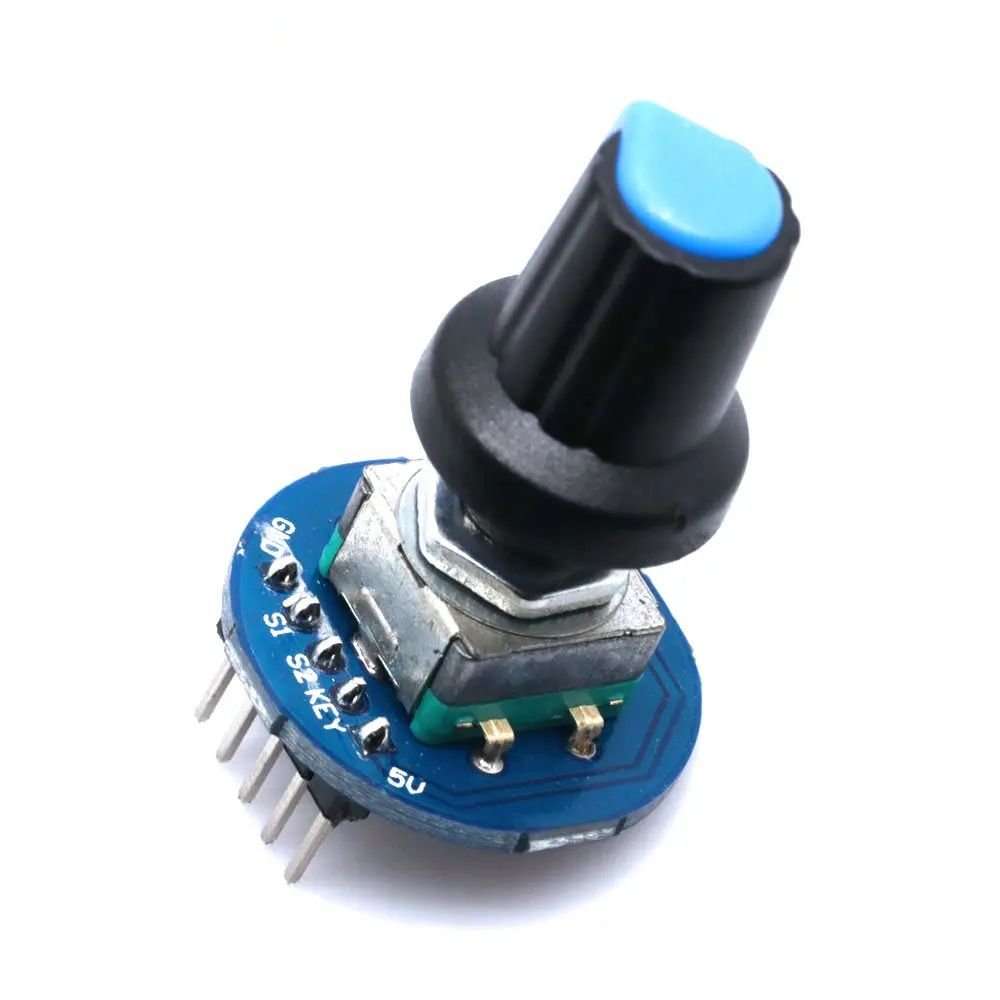

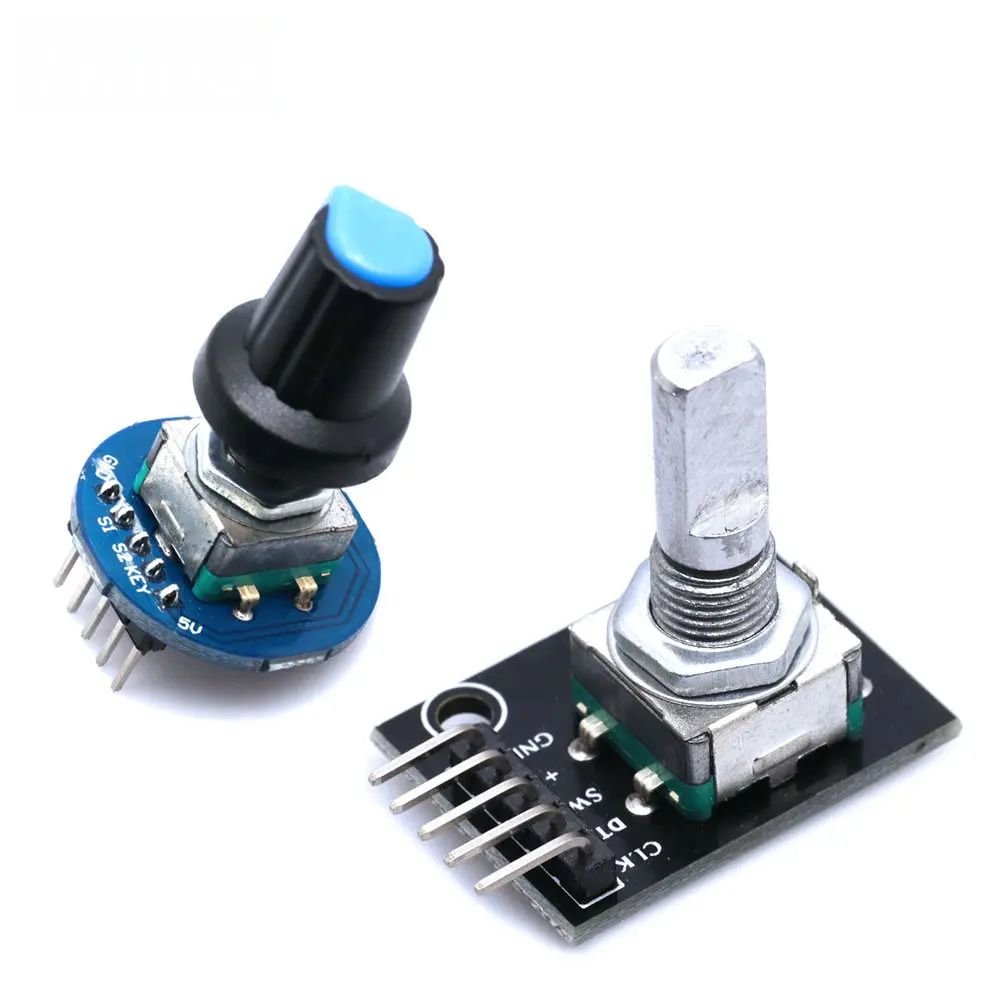

Module Encodeur Rotatif Numérique EC11 / KY-040

UGS : ND Catégorie : Non classé

fiche technique complète et bien structurée pour le module que vous mentionnez, qui semble regrouper plusieurs concepts autour d’un encodeur rotatif numérique EC11, souvent utilisé avec un interrupteur poussoir intégré, un capuchon rotatif et parfois un module KY-040. Il est idéal pour les projets Arduino, ESP32, ou autres microcontrôleurs.

📘 Fiche Technique – Encodeur Rotatif Numérique EC11 (Module KY-040 / Contrôle 5V)

🔹 Caractéristique	⚙️ Détail
🏷️ Nom du composant	Encodeur rotatif numérique EC11 avec bouton-poussoir intégré
🔩 Type de module	Module de lecture rotative (encodeur incrémental) + interrupteur
📦 Nom du module (souvent)	KY-040 / Module EC11 / Module encodeur rotatif
🔄 Fonction principale	Détection de rotation (gauche/droite) et appui bouton
💡 Alimentation	5V DC (compatible 3.3V selon MCU)
🔌 Sorties	– CLK (impulsion) – DT (direction) – SW (bouton-poussoir)
🔧 Type de signal	Signal numérique (quadrature A/B) + bouton
📏 Résolution	Généralement 20 à 24 crans par tour (dépend de l’EC11)
🖱️ Type de rotation	Incrémentale sans butée, continue
🔘 Interrupteur intégré	✅ Oui – bouton-poussoir central activé par pression

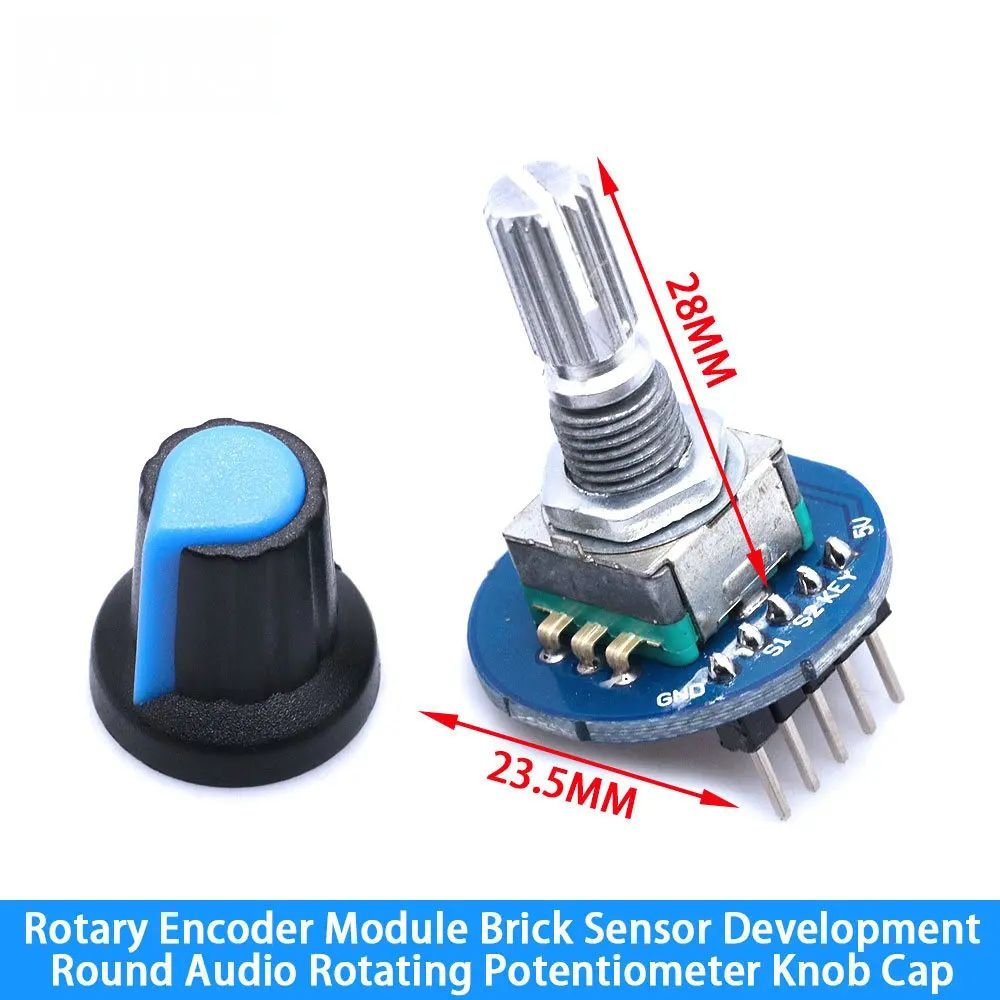

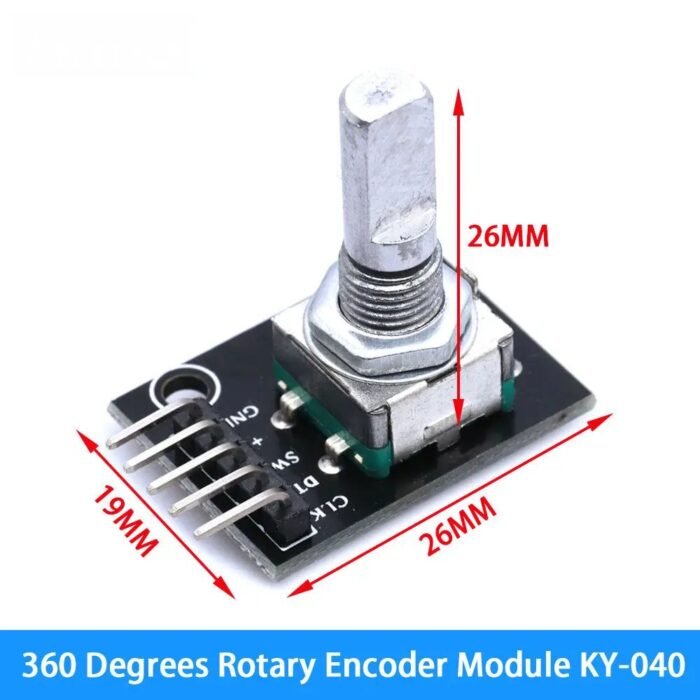

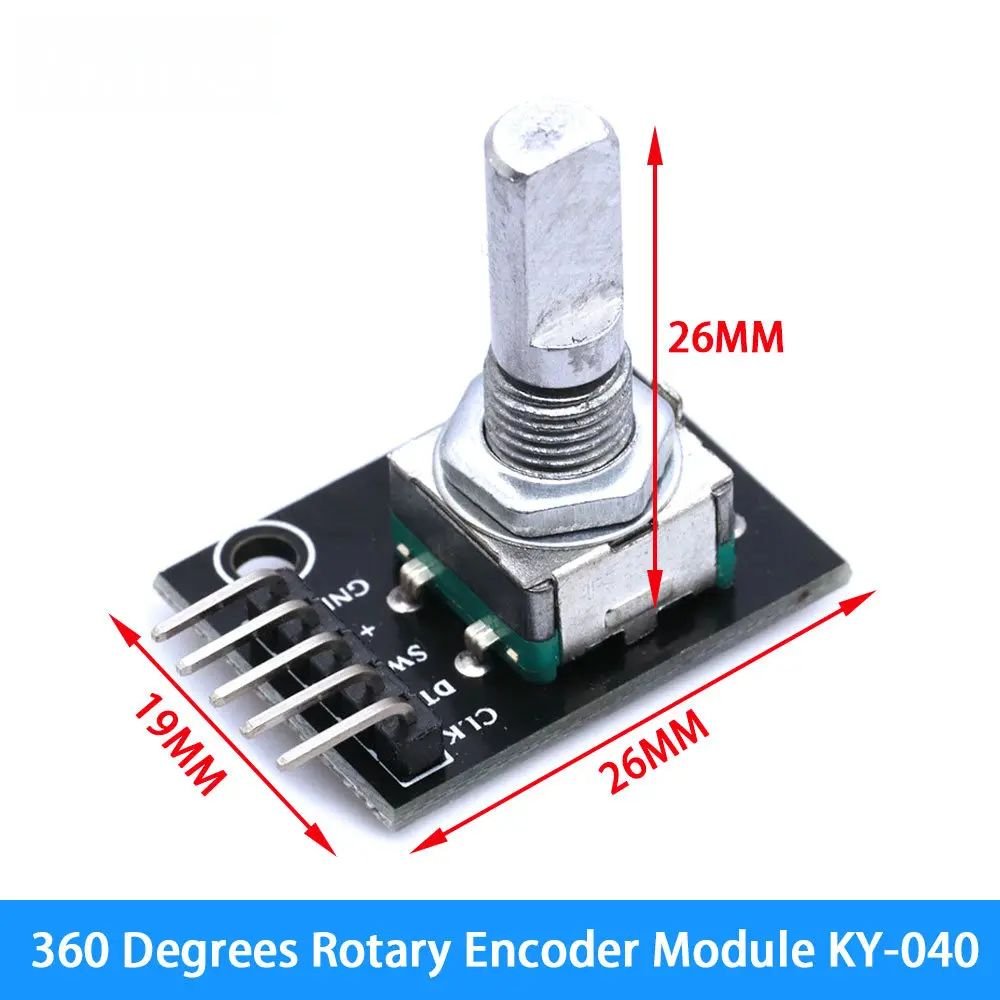

📐 Dimensions typiques	~25 × 30 mm pour le PCB KY-040
🧲 Fixation de l’axe	Capuchon (bouton rotatif) optionnel ou inclus
🔩 Type d’axe	Axe cranté 6 mm (rond ou en D)
🧰 Utilisation typique	Menus Arduino, réglages, contrôle de volume, navigation UI
🖥️ Lecture par MCU	Facilement lisible via interruptions ou polling (Arduino, ESP32…)
📦 Contenu d’un kit typique	– Module EC11 – Capuchon rotatif – Câble Dupont (parfois)

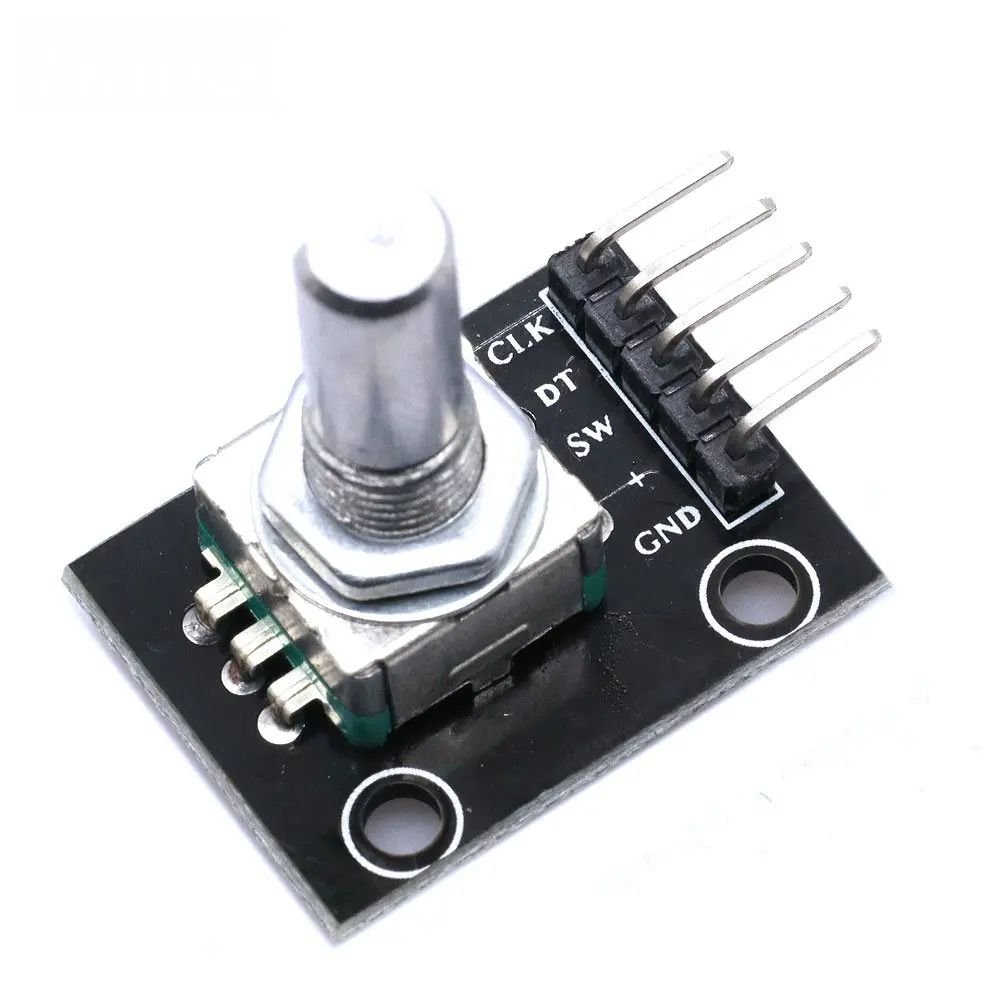

🔌 Brochage standard du module KY-040

Broche	Fonction
GND	Masse commune
VCC	Alimentation 5V ou 3.3V
CLK	Signal d’impulsion A
DT	Signal de direction B
SW	Bouton poussoir (LOW quand pressé)

🧠 Fonctions typiques dans vos projets

🔧 Usage	✅ Explication
Contrôle de menus	Naviguer dans des options OLED/LCD avec Arduino
Contrôle de volume	Rotation pour réglage, pression pour mute/pause
Interface homme-machine	Rotary UI, jog wheel, encodeur de précision
Réglages de PWM / LED	Ajustement de luminosité, vitesse moteur
Utilisation sans écran	Choix de mode ou calibration via LED + rotation

💻 Exemple de lecture Arduino (code de base)

cpp

#define CLK 2

#define DT 3

#define SW 4

int lastStateCLK;
int counter = 0;

void setup() {
pinMode(CLK, INPUT);
pinMode(DT, INPUT);
pinMode(SW, INPUT_PULLUP);
Serial.begin(9600);
lastStateCLK = digitalRead(CLK);
}

void loop() {
int currentStateCLK = digitalRead(CLK);
if (currentStateCLK != lastStateCLK && currentStateCLK == LOW) {
if (digitalRead(DT) != currentStateCLK) {
counter++;
} else {
counter–;
}
Serial.print(« Position: « );
Serial.println(counter);
}
lastStateCLK = currentStateCLK;

if (digitalRead(SW) == LOW) {
Serial.println(« Bouton pressé »);
delay(250); // Anti-rebond
}
}

🧩 Avantages

✅ Très faible coût
✅ Aucun ADC requis (tout en numérique)
✅ Longue durée de vie (pas d’usure mécanique comme un potentiomètre analogique)
✅ Parfait pour interfaces rotatives modernes

🎯 Applications du Module Encodeur Rotatif EC11 / KY-040

🧩 Application	📘 Description
🎛️ Navigation de menus sur écran OLED/LCD	Tourner pour sélectionner une option, appuyer pour valider
🔊 Réglage de volume audio	Comme sur les chaînes Hi-Fi, casques, synthétiseurs : rotation = volume
💡 Contrôle de luminosité LED	Ajustement progressif de l’intensité d’une LED ou d’un ruban LED
⚙️ Réglage de paramètres	Vitesse d’un moteur, fréquence PWM, tempo musical, seuil de déclenchement
🖥️ Interface utilisateur tactile sans écran	Rotation + clic = menu caché ou indicateurs via LED
⏱️ Minuterie ou horloge	Régler heures, minutes, alarmes par rotation
🎮 Contrôle de jeux ou simulateurs	Contrôle de direction, zoom, sélection de valeur (simulateur cockpit, etc.)
🔄 Remplacement d’un potentiomètre analogique	Résolution plus précise, pas d’usure, lecture numérique facile
🛠️ Bouton multifonction dans boîtier DIY	1 bouton = plusieurs fonctions (rotation = réglage, clic = confirmation)
🧪 Instruments de mesure DIY	Choix de gamme, type de mesure, offset, calibration
🎹 Synthétiseur, effets audio	Contrôle de filtres, fréquences, effets (delay, reverb)
🔋 Réglage de tension de sortie (step-down)	Contrôle manuel fin via encodeur + écran

🧠 Avantages des encodeurs dans ces applications

🔧 Plus précis que les potentiomètres analogiques
🔁 Sans butée (peut tourner indéfiniment dans un sens ou l’autre)
🎛️ Bouton intégré pour interaction intuitive
🔄 Haute durée de vie mécanique (>30 000 cycles)
💾 Peut être programmé pour différents comportements (ex: double-clic, rotation rapide, etc.)

💡 Idée de projets DIY

Contrôleur MIDI avec Arduino + EC11
Commande de thermostat numérique
Menu de configuration d’un robot
Réglage de tension pour une alimentation variable
Radio numérique avec réglage de fréquence

Module Encodeur Rotatif Numérique EC11 / KY-040

📘 Fiche Technique – Encodeur Rotatif Numérique EC11 (Module KY-040 / Contrôle 5V)

🔌 Brochage standard du module KY-040

🧠 Fonctions typiques dans vos projets

💻 Exemple de lecture Arduino (code de base)

🧩 Avantages

🎯 Applications du Module Encodeur Rotatif EC11 / KY-040

🧠 Avantages des encodeurs dans ces applications

💡 Idée de projets DIY
