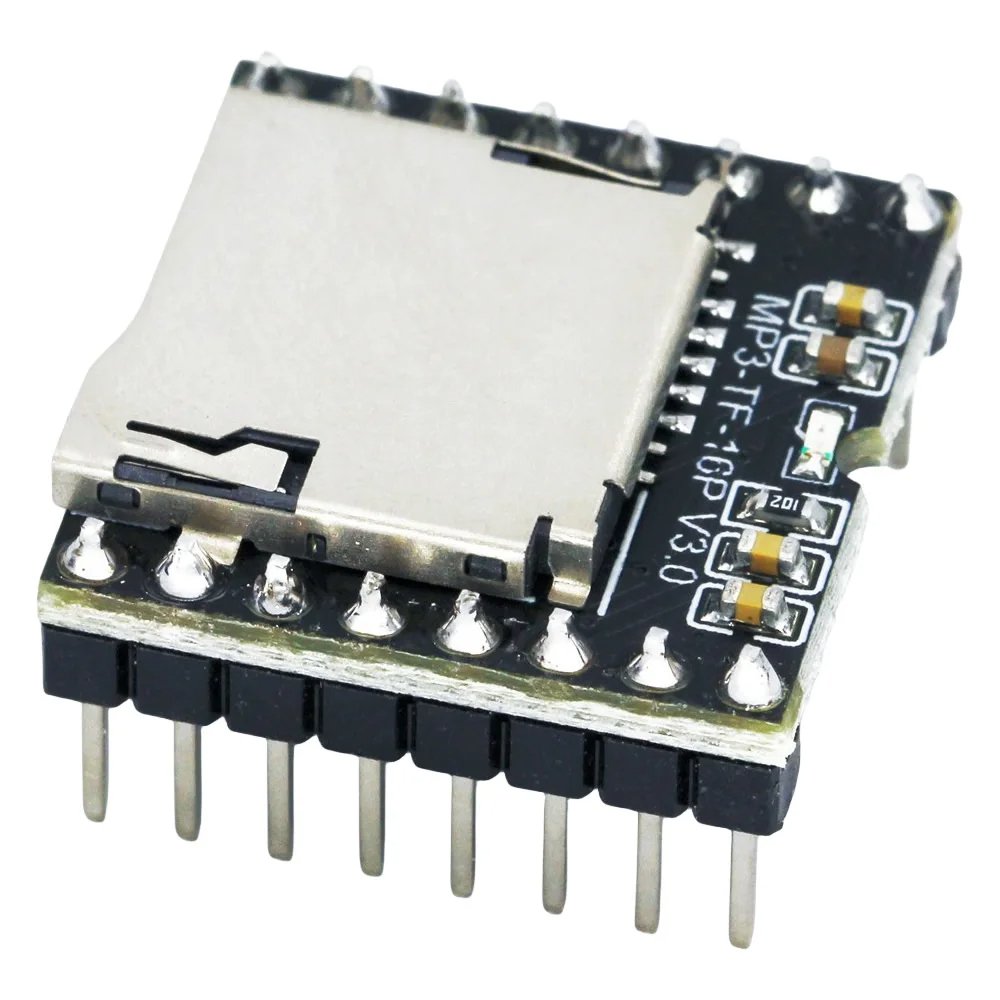

Module DFPlayer🎵💾Mini MP3 (TF 16P)
د.ج 1200
📌 EMPLACEMENT : EE18
7 en stock
Le DFPlayer Mini MP3 est un lecteur audio compact capable de lire des fichiers MP3 et WAV stockés sur une carte microSD (TF).
Il peut fonctionner de manière autonome (avec boutons) ou être contrôlé par Arduino, ESP32, STM32 ou tout autre microcontrôleur via communication série (UART).
Il intègre un amplificateur audio permettant de connecter directement un haut-parleur 3W, ce qui le rend idéal pour les projets audio interactifs, jouets, alarmes, guides vocaux, etc.
📊 Caractéristiques Techniques
| 🔧 Paramètre | ⚙️ Détail |
|---|---|
| 🎶 Formats supportés | MP3, WAV, WMA |
| 💾 Stockage | Carte microSD (TF) – jusqu’à 32 Go |
| 📡 Interface de contrôle | Série UART (9600 baud), GPIO (mode bouton) |
| 🔊 Sorties audio | Haut-parleur (mono 3W max) ou sortie ligne |
| 🔌 Tension d’alimentation | 3.2V à 5V DC |
| 📐 Dimensions | 20 mm x 21 mm x 2.5 mm |
| 🔈 Amplification intégrée | Oui, jusqu’à 3W en 4Ω |
| 🔄 Commandes UART | Lecture, pause, volume, boucle, plage, etc. |
| 📁 Nom des fichiers | 0001.mp3, 0002.mp3, …, 0255.mp3 |

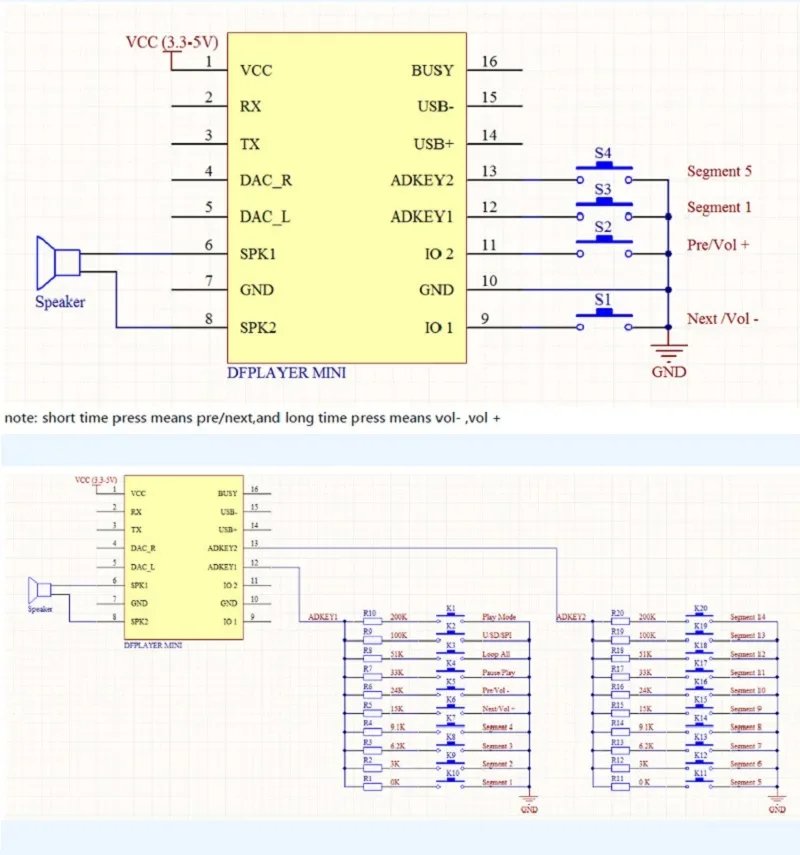

⚙️ Brochage 16P (vue standard)
| 📌 Broche | 🔍 Fonction |
|---|---|
| VCC | Alimentation 3.3–5V |
| GND | Masse |
| TX / RX | Communication série UART |
| SPK1 / SPK2 | Sortie directe pour haut-parleur |
| DAC_L / DAC_R | Sortie ligne stéréo (vers ampli) |
| IO1 / IO2 | Contrôle par bouton (lecture/piste) |
| BUSY | Indique si un son est en cours |
| ADKEY1~5 | Entrées pour contrôle avec résistances |
| USB+ / USB– | (non utilisé) |
🧰 Modes d’utilisation
-
🎮 Mode autonome (via boutons)
-

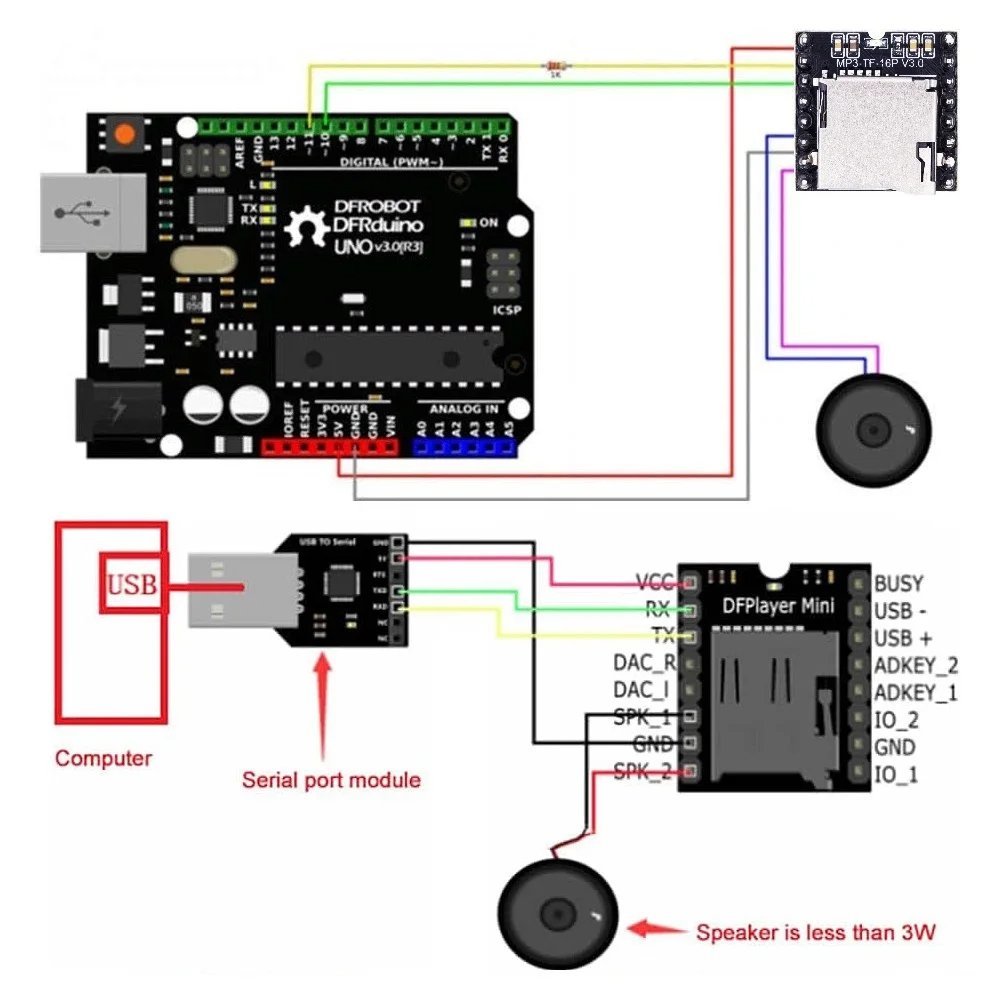

🖥️ Mode série UART (contrôlé par microcontrôleur)
🧪 Applications typiques
| 💡 Utilisation | 🔍 Exemples |
|---|---|
| 📚 Jouets éducatifs | Sons interactifs, animaux, robots parlants |
| 🏠 Domotique | Messages vocaux, alertes sonores |
| 🧠 Projets Arduino | Boutons sonores, jeux, capteurs audio |
| 🚪 Systèmes de sécurité | Alarmes vocales, sirènes, notifications |
| 🖼️ Objets connectés | Guide vocal, démo produit |
✅ Avantages
-
✅ Ultra-compact et économique
-
✅ Amplificateur intégré (jusqu’à 3W)
-
✅ Fonctionne sans microcontrôleur si besoin
-
✅ Large compatibilité microSD & microcontrôleurs
-
✅ Facile à câbler et à programmer
