Le module ISD1820 est un petit système d’enregistrement et de lecture vocale autonome, basé sur le circuit intégré ISD1820. Il permet d’enregistrer un message vocal de 8 à 20 secondes (selon la qualité choisie) et de le rejouer via haut-parleur ou amplificateur externe.
Facile à utiliser, ce module est idéal pour des projets éducatifs, jouets, systèmes de réponse vocale, domotique ou robotique.

📦 Contenu du module

1 bouton REC (enregistrement)
2 boutons PLAYE (lecture une seule fois) & PLAYL (lecture continue)
Sortie pour haut-parleur 8Ω
Broches d’entrée/sortie pour contrôle via microcontrôleur
Microphone électret intégré
Contrôle par Arduino possible (pins TTL)

📊 Caractéristiques Techniques

🔧 Paramètre	⚙️ Valeur / Détail
🎛️ Circuit intégré	ISD1820
⏱️ Durée d’enregistrement	8 à 20 secondes (configurable)
🎙️ Micro intégré	Électret à haute sensibilité
🔈 Sortie audio	Haut-parleur 8Ω 0.5W ou ampli externe
🔌 Tension d’alimentation	3.3V à 5V DC (recommandé : 5V)

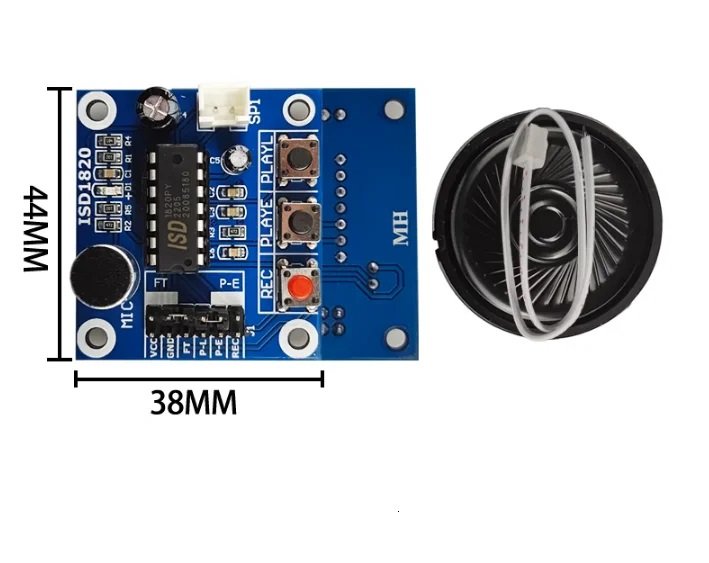

📐 Dimensions	~38 x 42 mm
🔄 Modes de lecture	PLAYE = unique / PLAYL = répétition
🧰 Compatibilité	Arduino, ESP32, STM32, relais, boutons

🎮 Commandes disponibles

🔘 Bouton / Pin	🎯 Fonction
`REC`	Enregistre un message pendant l’appui
`PLAYE`	Lecture unique
`PLAYL`	Lecture continue tant que la pin est haute
`FT` (FeedThrough)	Le micro est directement relié à la sortie (monitoring temps réel)

🎯 Applications typiques

💡 Utilisation	🔍 Exemples
🧸 Jouets interactifs	Messages vocaux personnalisés
🏠 Domotique	Message d’accueil ou alerte vocale
🤖 Robots & Maquettes	Retour audio simple
📦 Systèmes d’alerte	« Attention ! », « Zone interdite », etc.
🧪 Projets Arduino éducatifs	Démo de mémoire vocale ou déclencheur audio

✅ Avantages

✅ Utilisation autonome ou via Arduino
✅ Microphone intégré de qualité
✅ Fonctionnement simple : sans programmation
✅ Contrôle par bouton ou microcontrôleur
✅ Lecture directe sur haut-parleur

⚠️ Conseils d’utilisation

⚠️ Remarques	💡 Recommandation
🎚️ Niveau sonore faible	Ajouter un ampli audio (LM386, PAM8403…) si besoin
🕓 Durée limitée	Réenregistrement nécessaire pour modifier le message
🎛️ Pour Arduino	Utiliser PLAYE, PLAYL et REC via des broches numériques

Module d’enregistrement🎤vocal ISD1820 – Image 1

Module d’enregistrement🎤vocal ISD1820 – Image 2

Click to enlarge

Module d’enregistrement🎤vocal ISD1820

Name: Module d’enregistrement🎤vocal ISD1820
SKU: 42200
Availability: InStock

د.ج 800

📌 EMPLACEMENT : EE12

8 en stock
