Name: Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz)
SKU: 38419
Availability: InStock

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz)

🔧 Description Générale

Le module Ra-02 SX1278 est un émetteur-récepteur sans fil basé sur la technologie LoRa (Long Range), permettant des communications à très longue portée avec une consommation très faible. Il fonctionne sur la fréquence 433 MHz, idéale pour les applications en zones rurales ou urbaines avec obstacles.

📐 Caractéristiques Techniques

Paramètre	Valeur
Puce RF	Semtech SX1278
Fréquence	433 MHz (LoRa)
Portée	Jusqu’à 10 km (ligne de vue)
Sensibilité	Jusqu’à -148 dBm
Puissance d’émission	Jusqu’à +20 dBm (100 mW)
Interface	SPI (Serial Peripheral Interface)
Tension de fonctionnement	1.8V à 3.7V (souvent 3.3V typique)
Protocole	LoRa (longue portée, faible débit)
Taille compacte	17 x 16 mm
Antenne	U.FL ou fil soudé

⚙️ Fonctionnalités Clés

✅ Très faible consommation en mode veille
🚀 Portée étendue avec modulation LoRa
🔒 Anti-interférences et meilleure pénétration
🔁 Utilisable en point-à-point ou en réseau LoRa simple

🧠 Applications Typiques

Domaine	Usage
🌾 Agriculture connectée	Capteurs de sol, humidité, météo
🏞️ Suivi environnemental	Réseaux de capteurs sur longue distance
🏡 Domotique distante	Commandes à distance hors Wi-Fi
🚜 Suivi de véhicules/objets	Télémetrie LoRa à longue portée
🧪 Projets IoT Arduino/ESP32	Réseaux LoRa personnalisés
🛰️ LoRa satellite ou semi-LoS	Expériences LoRaWAN artisanales

⚠️ À noter

📶 Utilisation d’une antenne obligatoire (U.FL ou fil 433 MHz)
🔋 Alimentation stable en 3.3V recommandée
⚡ Non compatible directement avec 5V → utiliser un convertisseur de niveau si connecté à Arduino UNO

🛠️ Détails Techniques Approfondis

Spécification	Détail
Modulation radio	LoRa™, FSK, GFSK, OOK
Débit de données	0.018 kbps à 37.5 kbps (LoRa), jusqu’à 300 kbps (FSK)
Bande passante configurable	7.8 kHz à 500 kHz
Puissance de sortie	Programmable de -1 dBm à +20 dBm
Protection	CRC, contrôle d’intégrité, horodatage
Température de fonctionnement	-40°C à +85°C
Tension I/O SPI	3.3V (⚠️ non tolérant au 5V !)

🧩 Exemples de Projets Réels

🌿 Station météo LoRa DIY
→ Arduino + capteurs (DHT22, BMP280) + Ra-02 → transmet vers station de base
🐑 Suivi d’animaux ou de matériel
→ ESP32 + GPS + LoRa = balise à longue portée
🔧 Réseau Mesh local longue portée (LoRa P2P)
→ Plusieurs nœuds Ra-02 échangent sans Internet
🚪 Capteur de porte à distance ou alarme
→ Capteur magnétique + LoRa = alerte même hors Wi-Fi

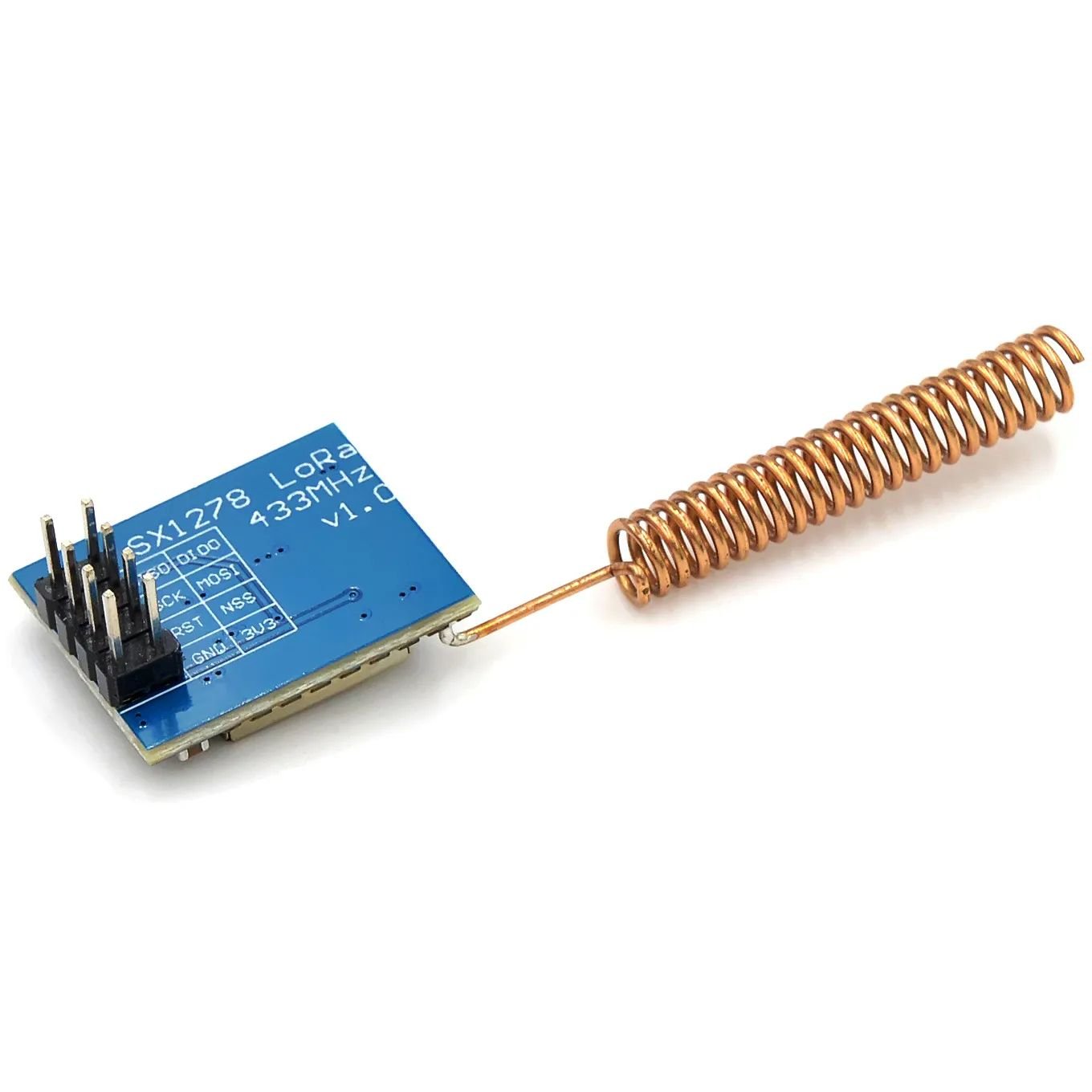

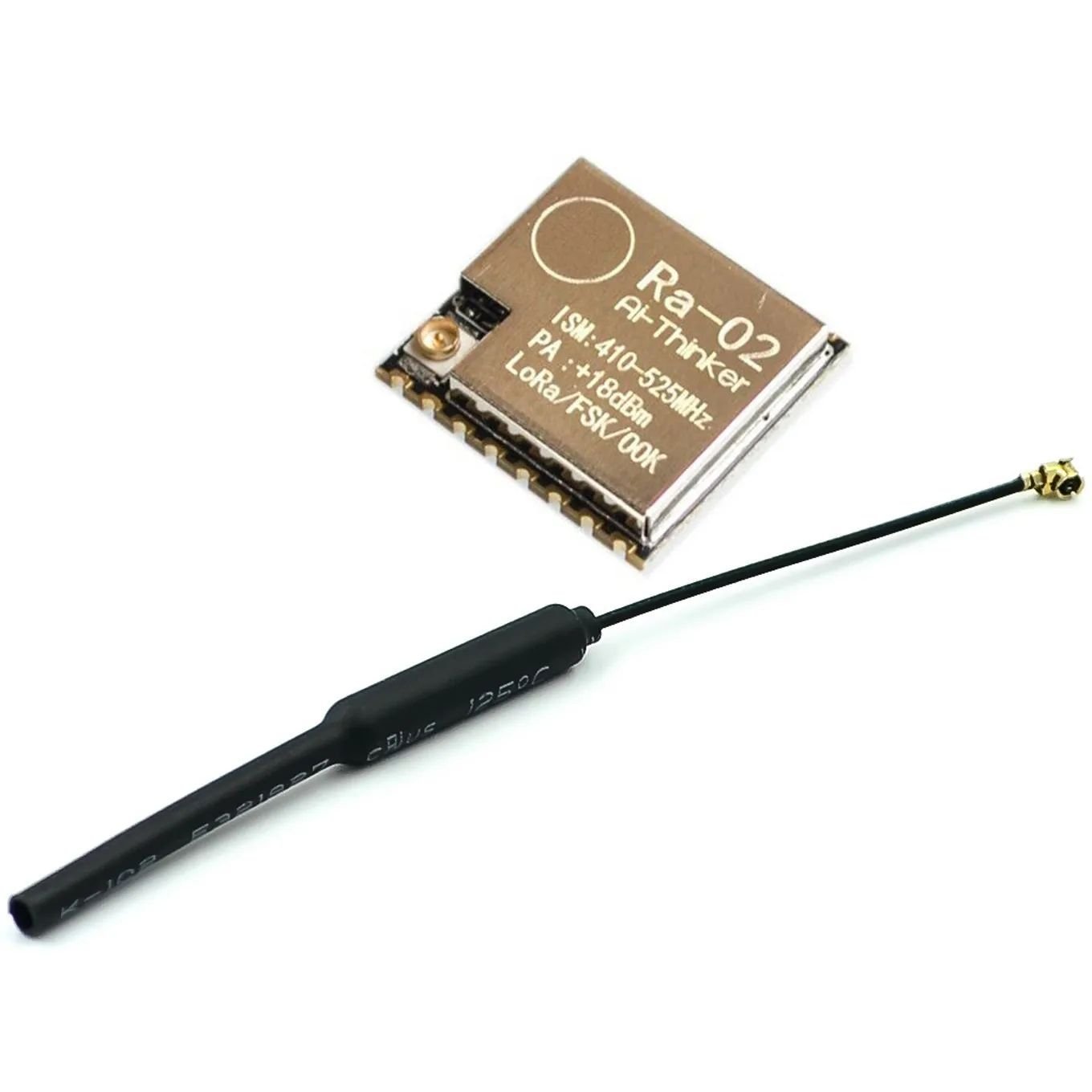

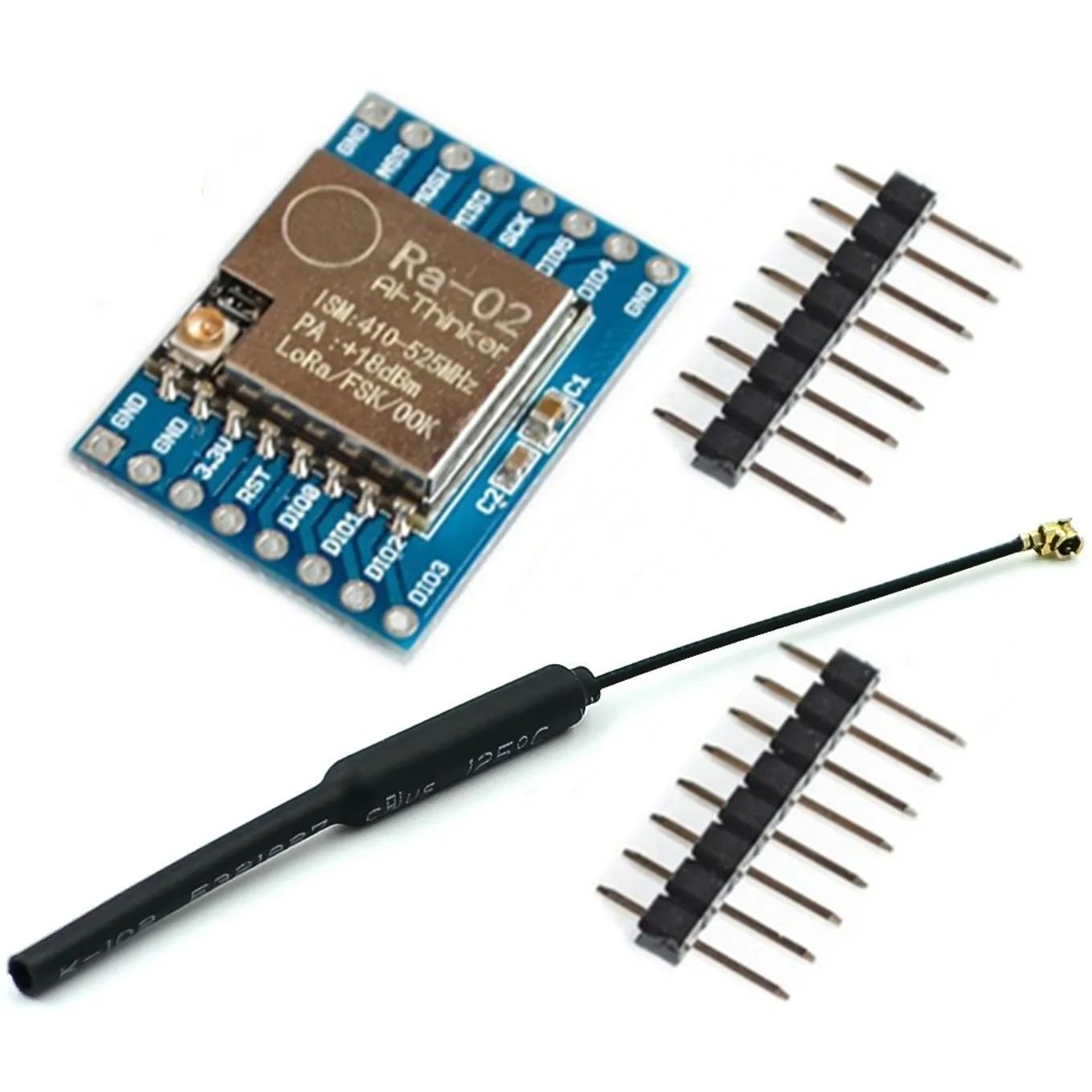

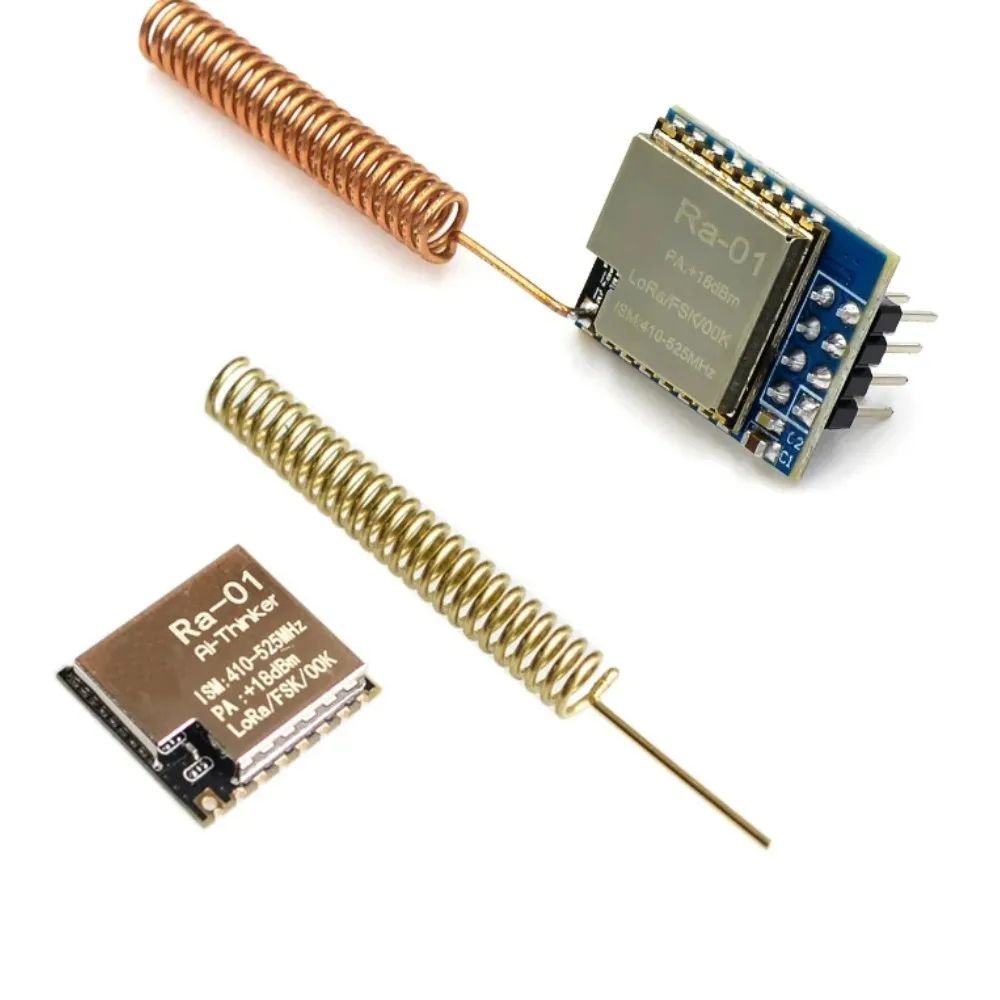

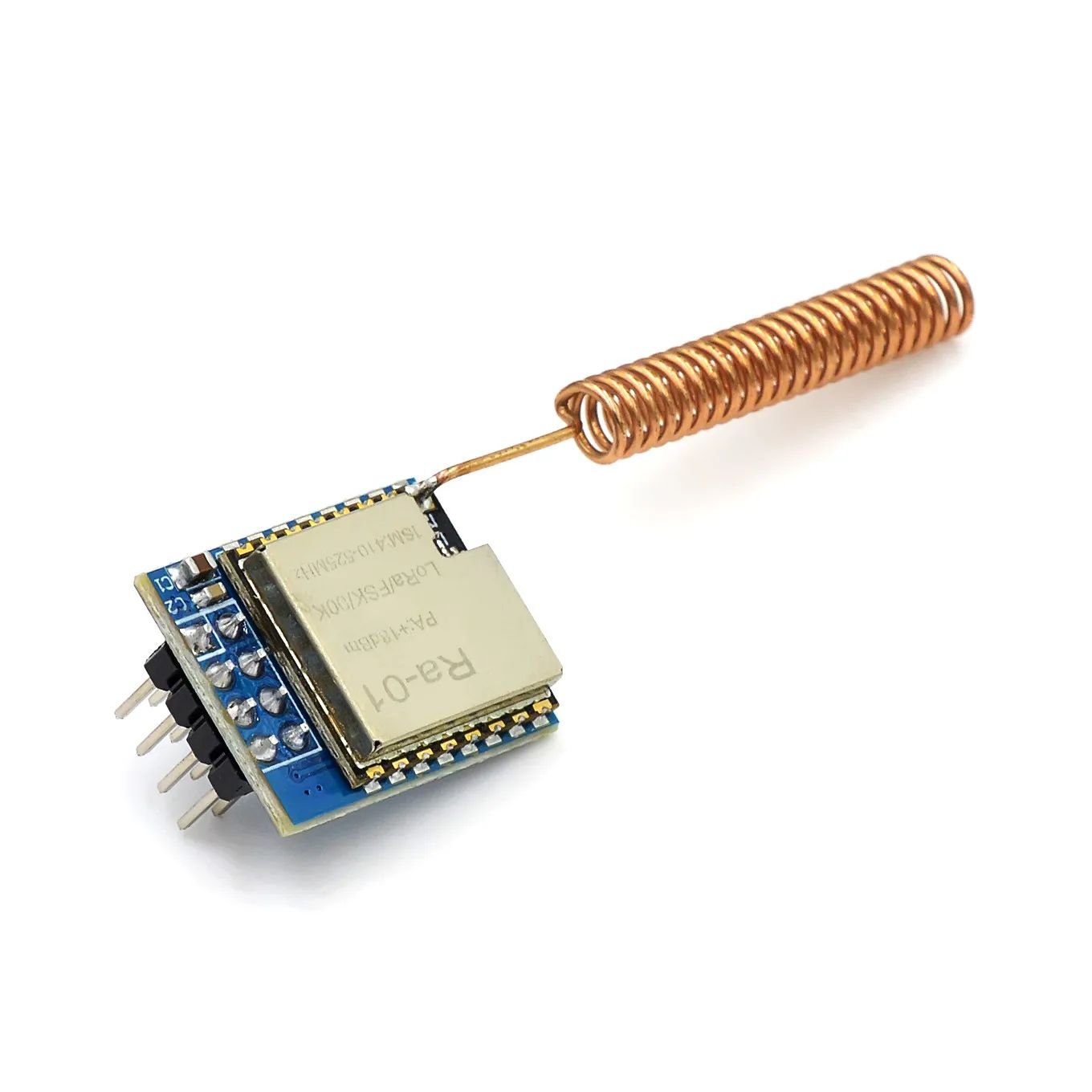

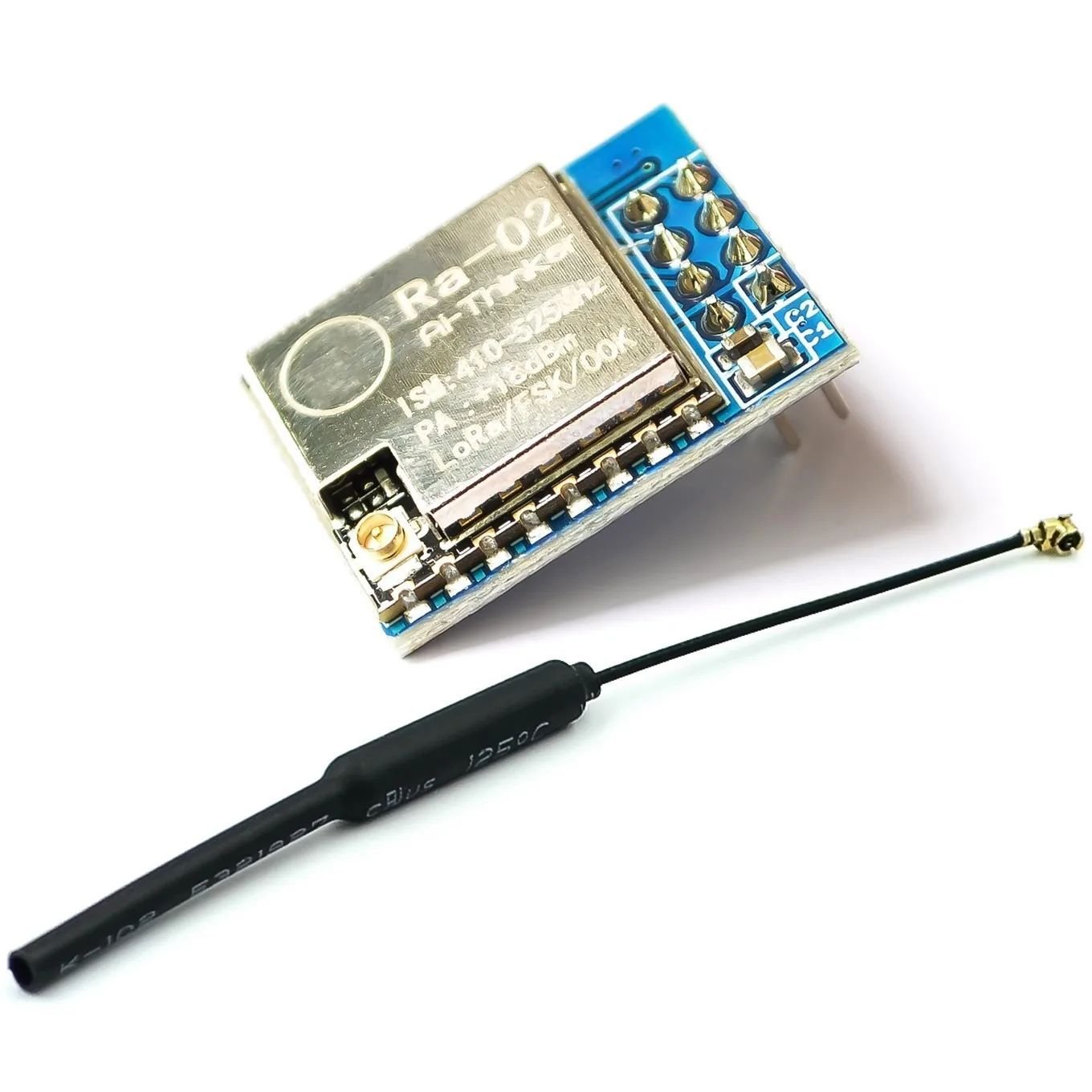

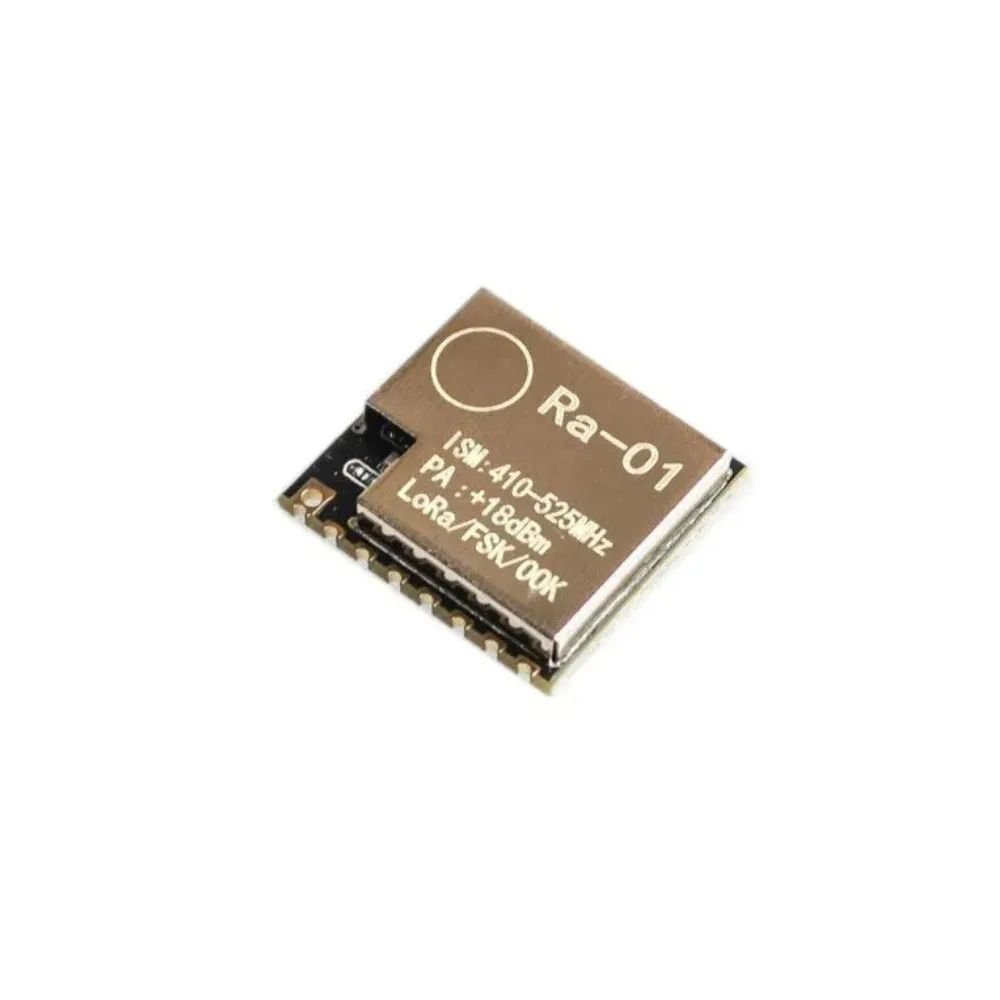

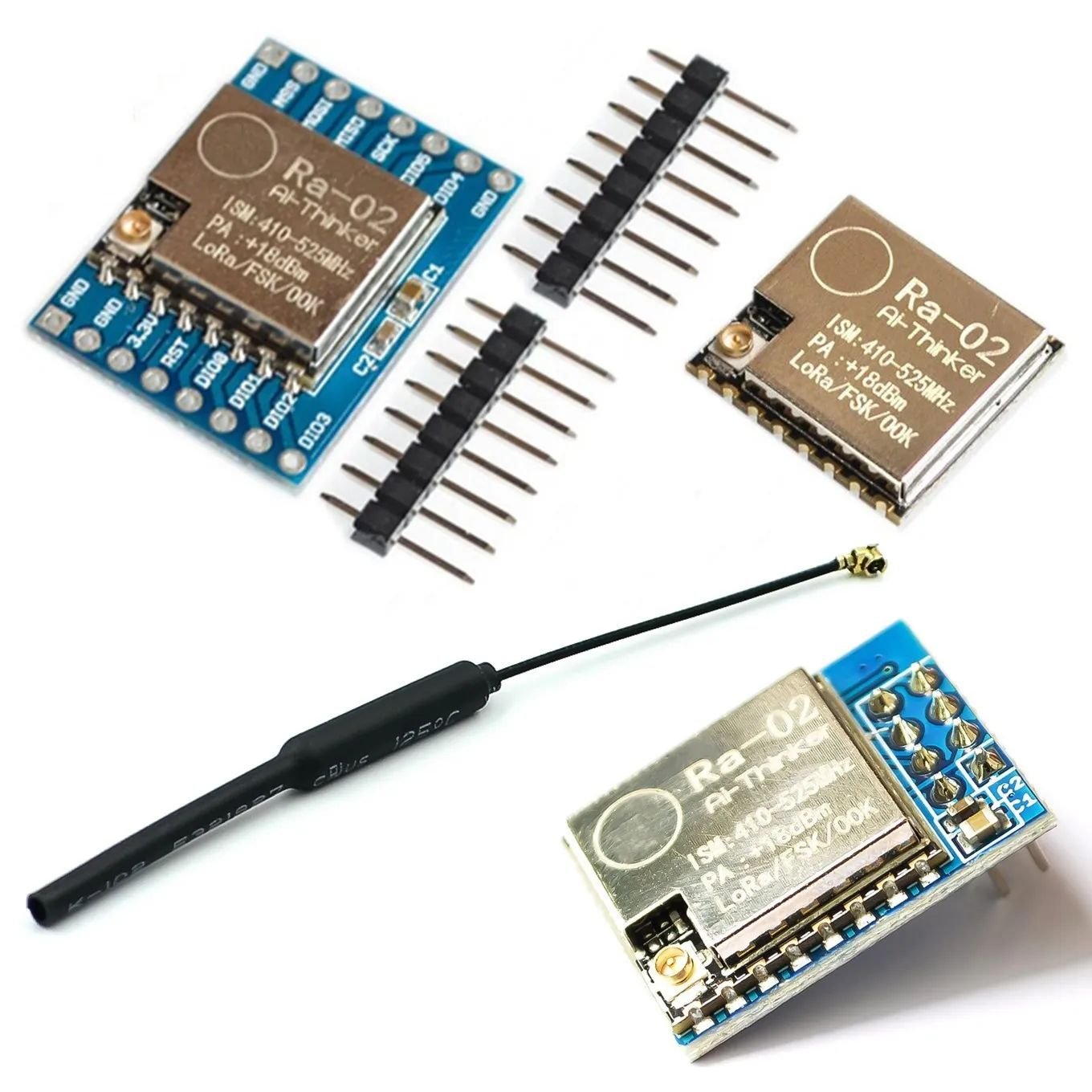

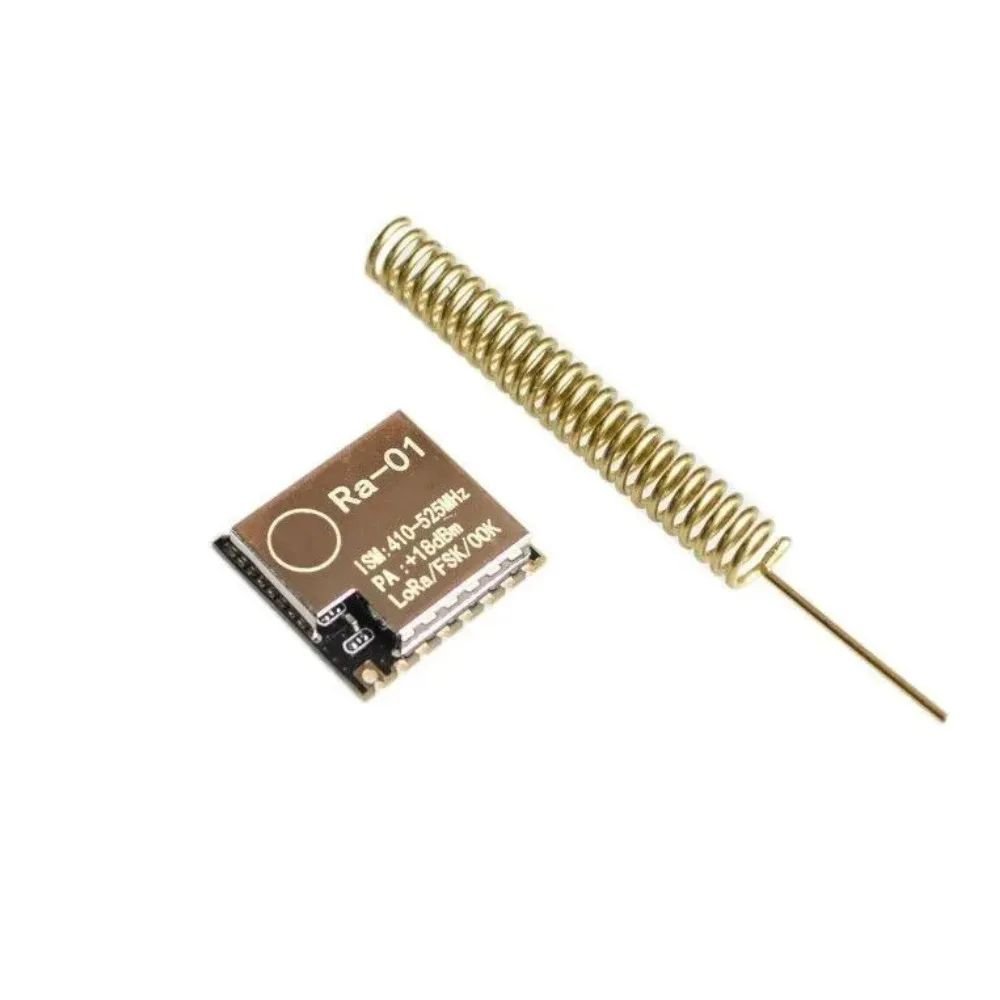

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 1

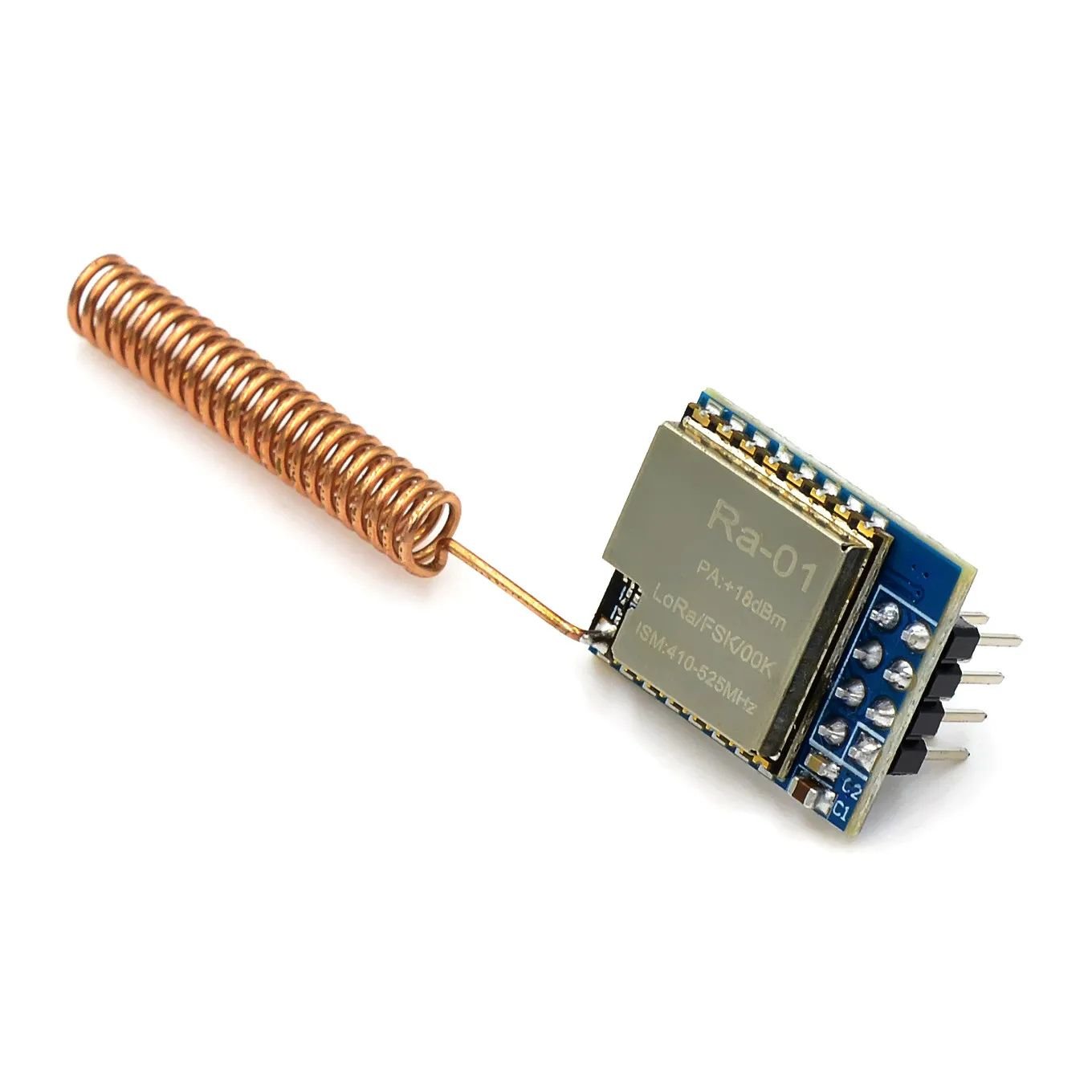

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 2

Click to enlarge

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz)

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 3

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 4

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 5

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 6

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 7

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 8

Module Sans Fil LoRa 📡SX1278 Ra-02 (433 MHz) – Image 9
