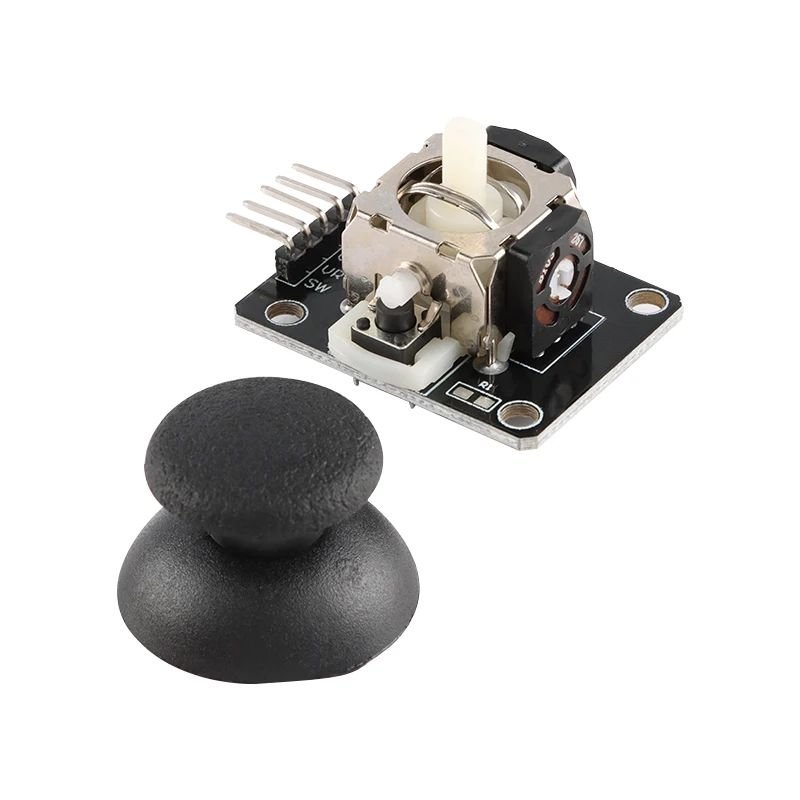

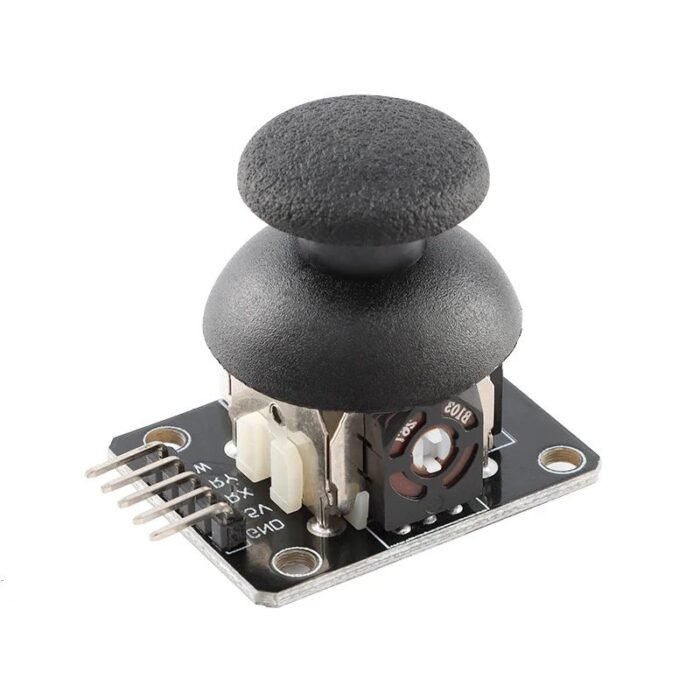

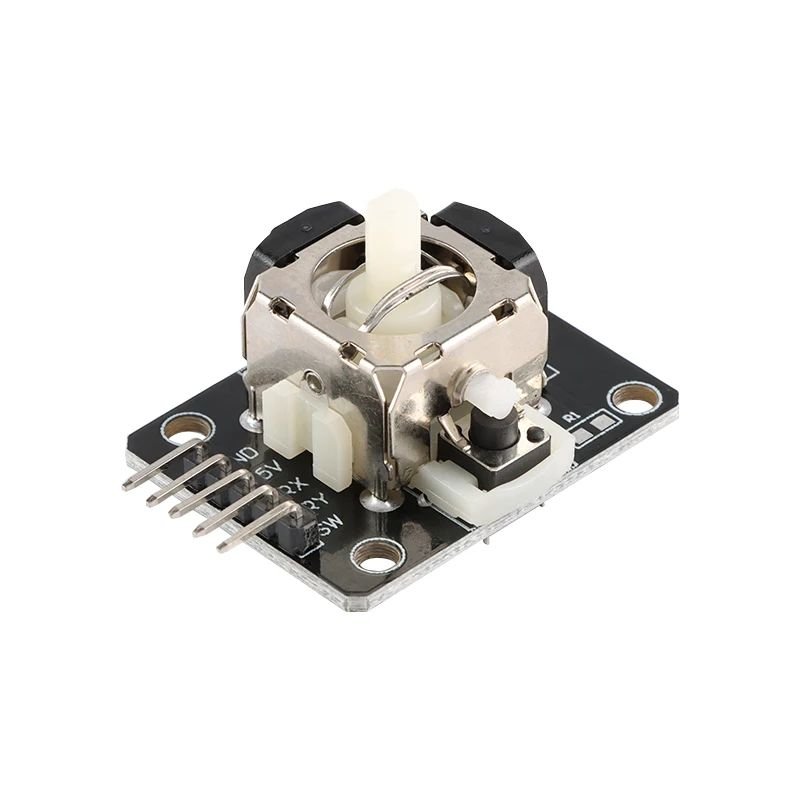

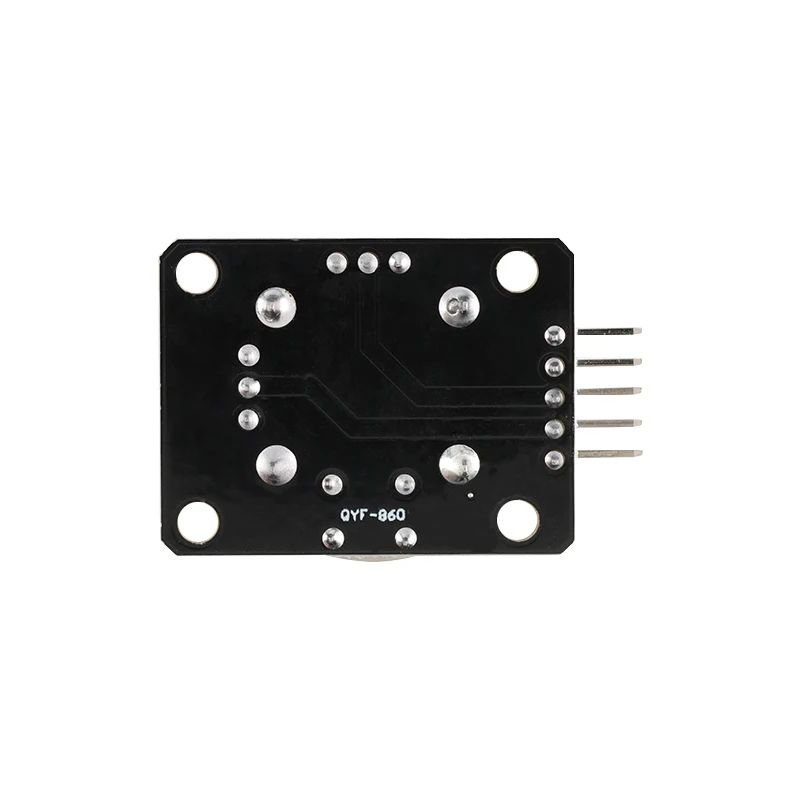

🎮 Présentation du joystick KY-023
Le joystick KY-023 est un module très populaire pour les projets Arduino. Il permet de détecter les mouvements sur deux axes (X et Y) ainsi qu’un clic (bouton poussoir intégré).
⚙️ Caractéristiques techniques
| Fonction | Détail |
|---|---|
| Axes de mouvement | 2 (X et Y, analogiques) |
| Bouton | 1 bouton-poussoir (en appuyant sur le joystick) |
| Tension d’alim | 3.3V – 5V |
| Sorties | 2 sorties analogiques (VRx, VRy), 1 digitale (SW) |
| Dimensions | ~ 4 cm x 2.5 cm |

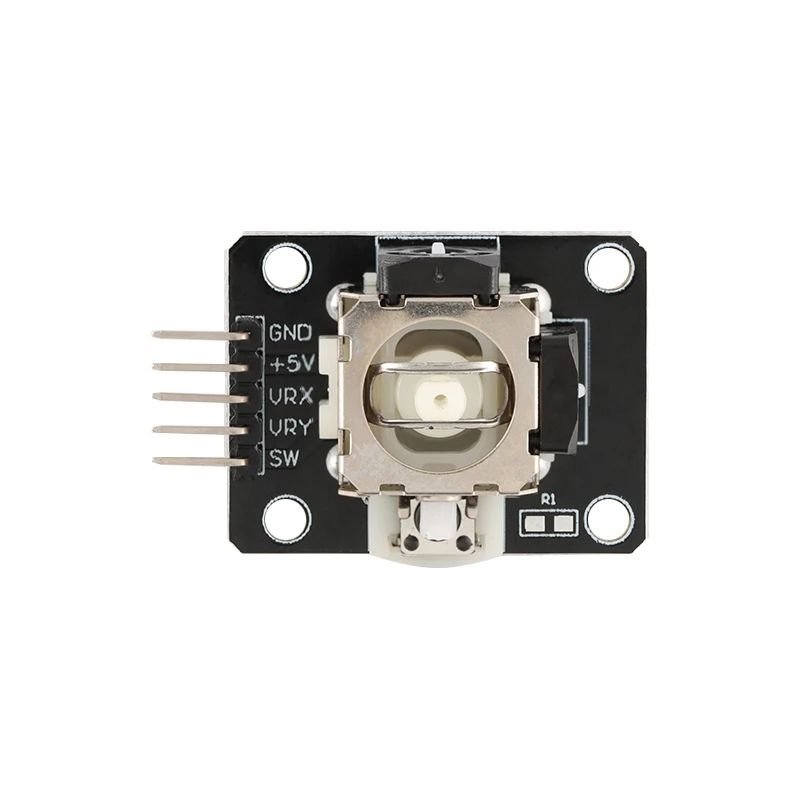

🔌 Brochage
| Broche | Fonction | Arduino recommandé |
|---|---|---|
| GND | Masse | GND |
| +5V | Alimentation | 5V |
| VRx | Axe X (analogique) | A0 |
| VRy | Axe Y (analogique) | A1 |
| SW | Bouton (digital) | D2 (ou autre) |
🧠 Fonctionnement
-
VRx & VRy : Valeurs analogiques (0 à 1023 sur Arduino UNO) qui varient selon la position du joystick.
-
SW : Valeur LOW (0) quand on appuie sur le joystick, sinon HIGH (1) grâce à une résistance de pull-up intégrée.
🕹️ Applications typiques
-
Robotique : pilotage de moteurs ou servos
-
Jeux DIY (simulateur, manette)
-
Navigation dans des menus sur écran LCD/OLED
-
Bras robotisé, caméra rotative (pan/tilt)
-
Système de contrôle analogique avec bouton intégré
Souhaitez-vous :
-
📷 Un schéma de câblage avec Arduino ?
-
⚙️ Un contrôle de moteur ou servo avec ce joystick ?
-
📱 Une version Bluetooth (ESP32/HC-05) pour un joystick sans fil ?
