Name: Module d’alimentation d’imprimante 3D contrôleur de chauffage
SKU: 39498
Availability: InStock

Module d’alimentation d’imprimante 3D contrôleur de chauffage

د.ج 1300

📌 EMPLACEMENT : TR72

5 en stock

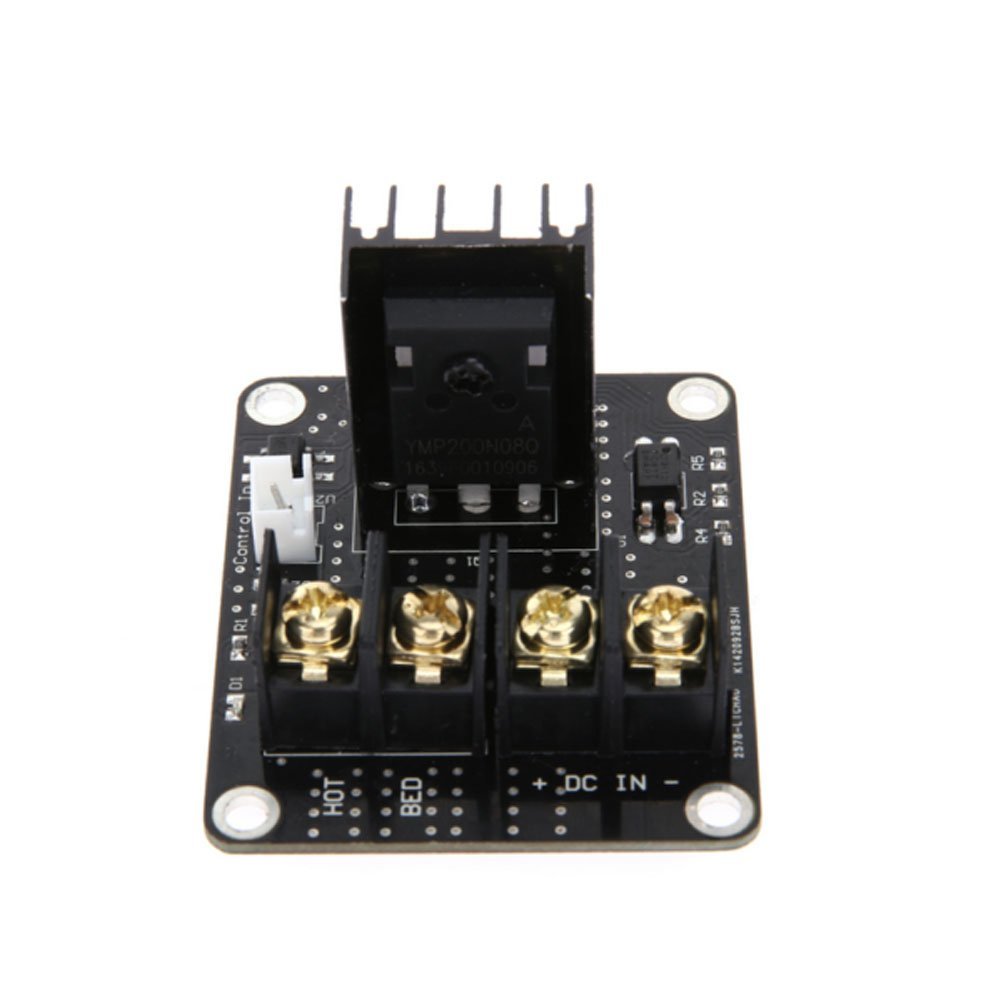

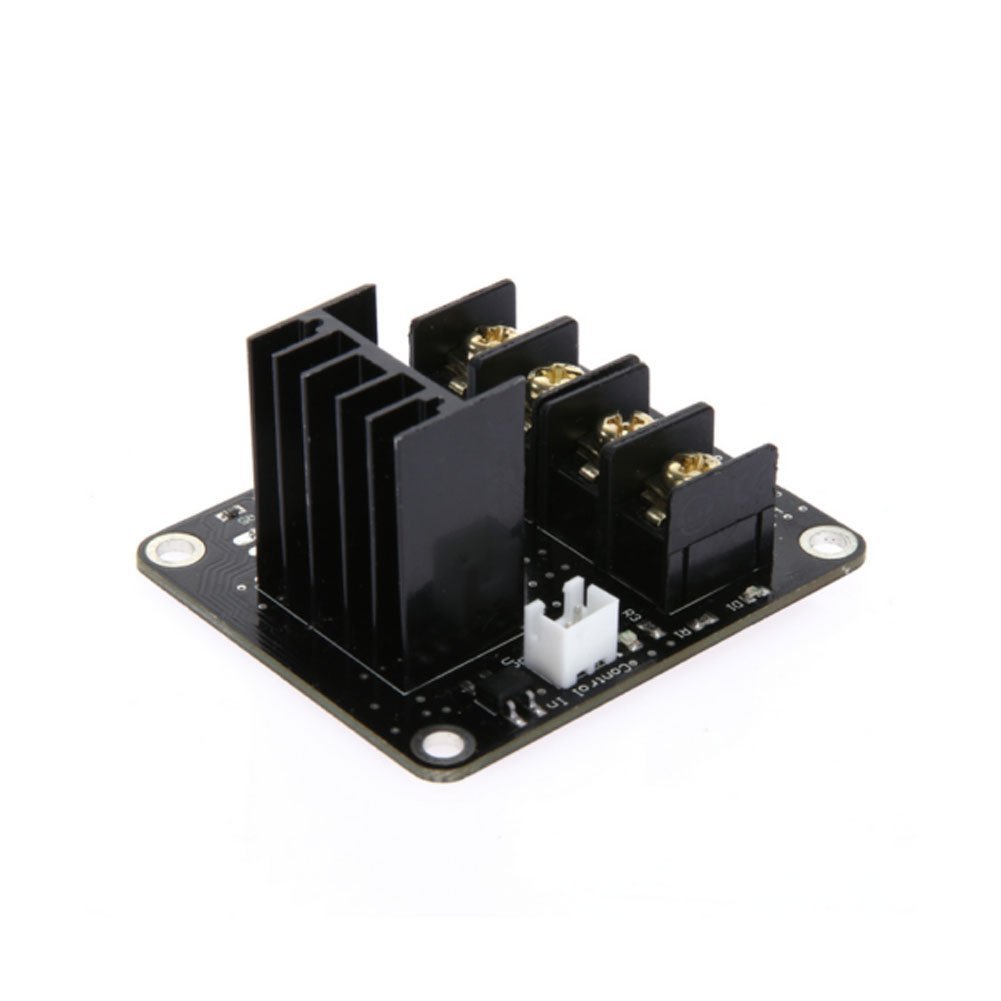

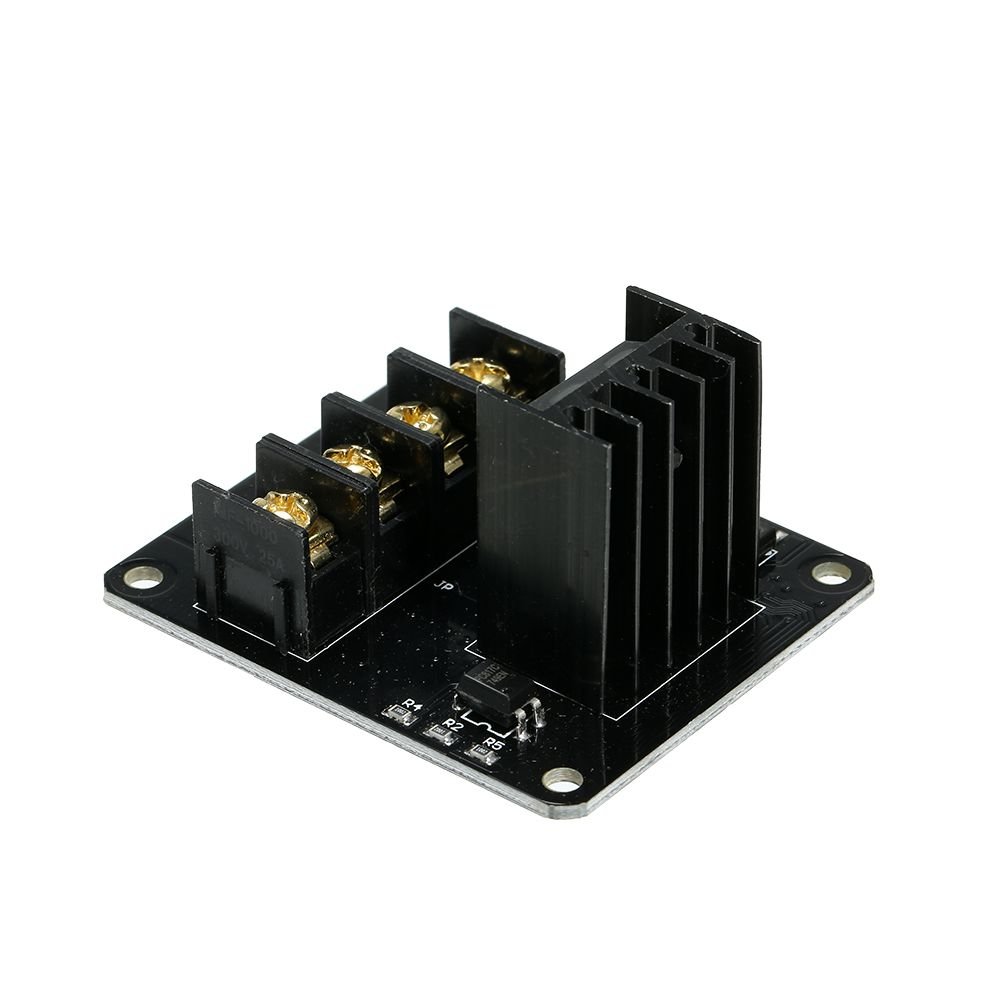

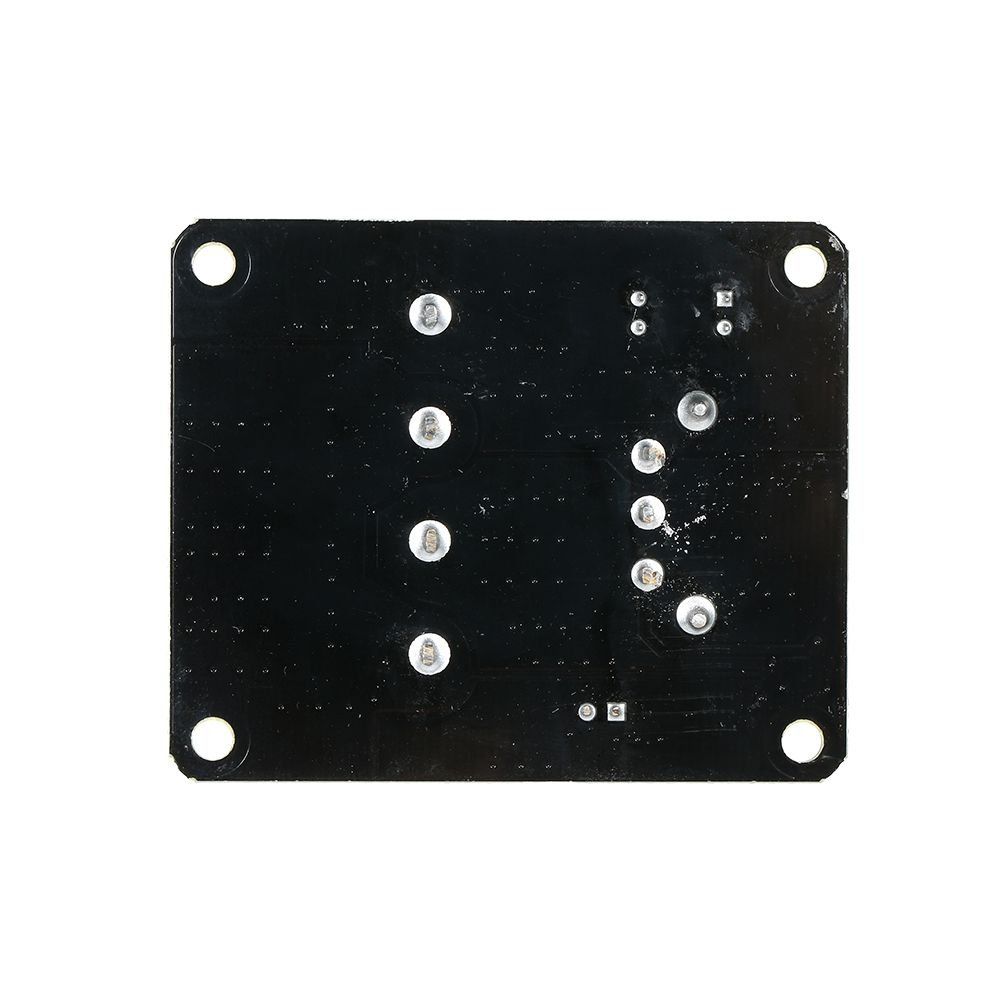

Module MOSFET de puissance pour imprimante 3D – Chauffage Lit/Bed – YMP200N08O

Spécification	Valeur
🔌 Tension d’entrée (DC IN)	12V ou 24V DC
⚡ Courant de sortie max	Jusqu’à 25A (refroidissement requis)
🔋 Tension de sortie	Égale à DC IN
🔄 Signal de commande	Entrée PWM depuis carte mère (pin D8)
🧱 MOSFET utilisé	YMP200N08O (équivalent IRF1404)
🌡️ Refroidissement	Radiateur aluminium intégré
📐 Dimensions approx.	60 × 50 mm

Borne	Fonction
`+ DC IN`	+ alimentation 12V / 24V
`– DC IN`	– alimentation (masse/GND)
`+ BED`	Vers + de la charge (lit chauffant)
`– BED`	Vers – de la charge
`Control`	Signal de commande PWM depuis la carte mère

⚠️ Important : Assurez-vous que la polarité est correcte et que les borniers sont bien serrés.

🔥 Commande du lit chauffant (Heat Bed)
🔥 Chauffage de tête d’impression (hotend) haute puissance
⚙️ Utilisable aussi pour LED haute puissance, résistances de chauffe ou toute charge DC élevée

Alimentation (12V ou 24V) connectée sur les borniers DC IN
Lit chauffant connecté sur les borniers BED
Câble de commande PWM connecté depuis la carte mère (généralement D8 sur RAMPS)
