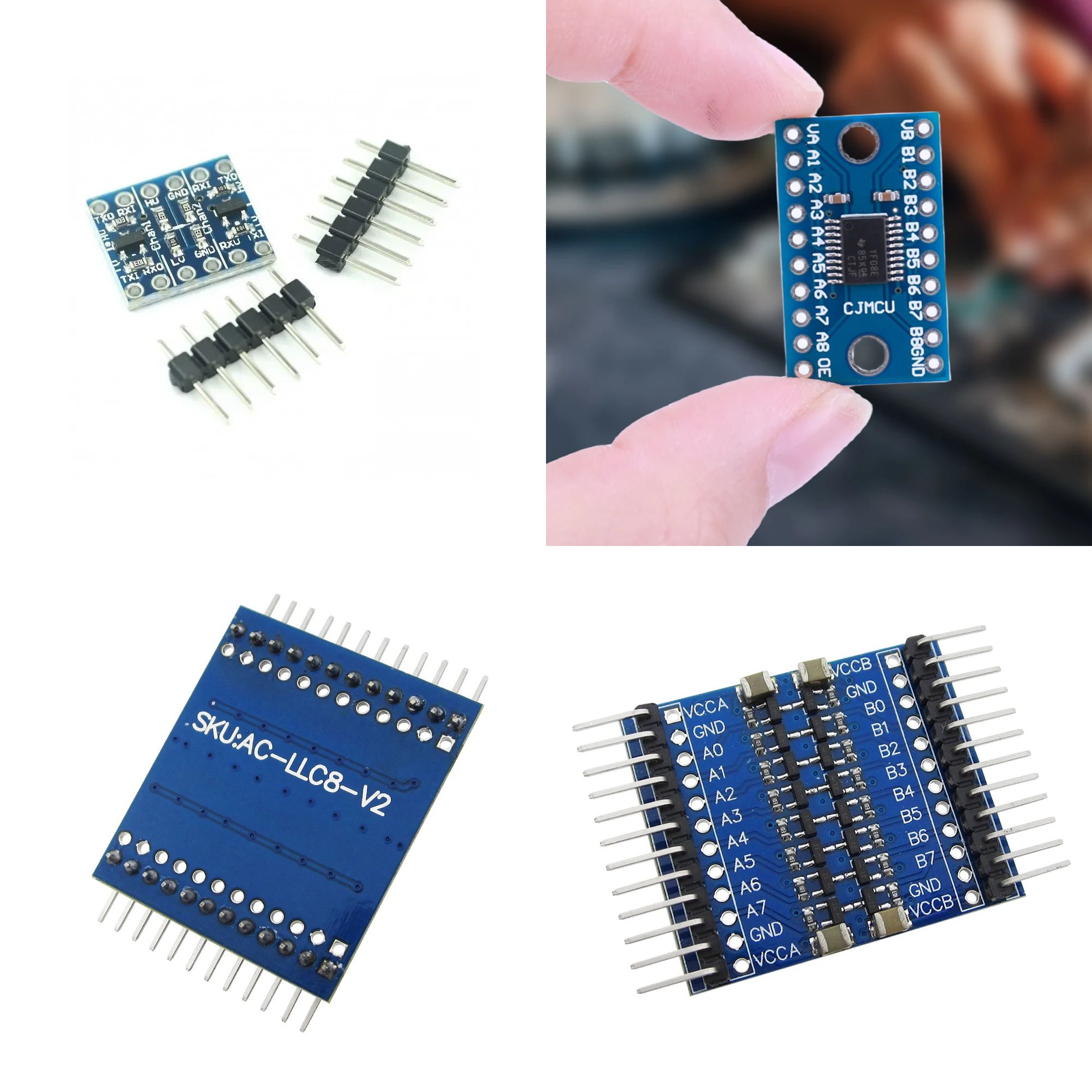

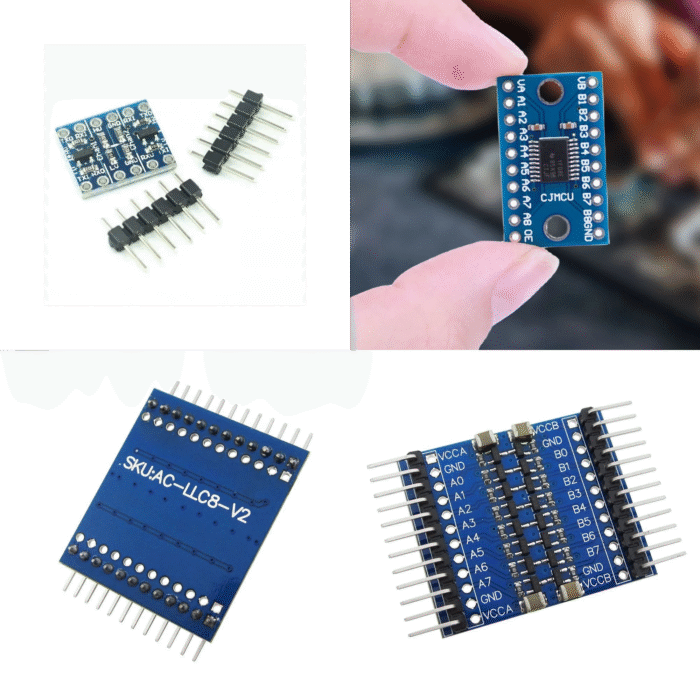

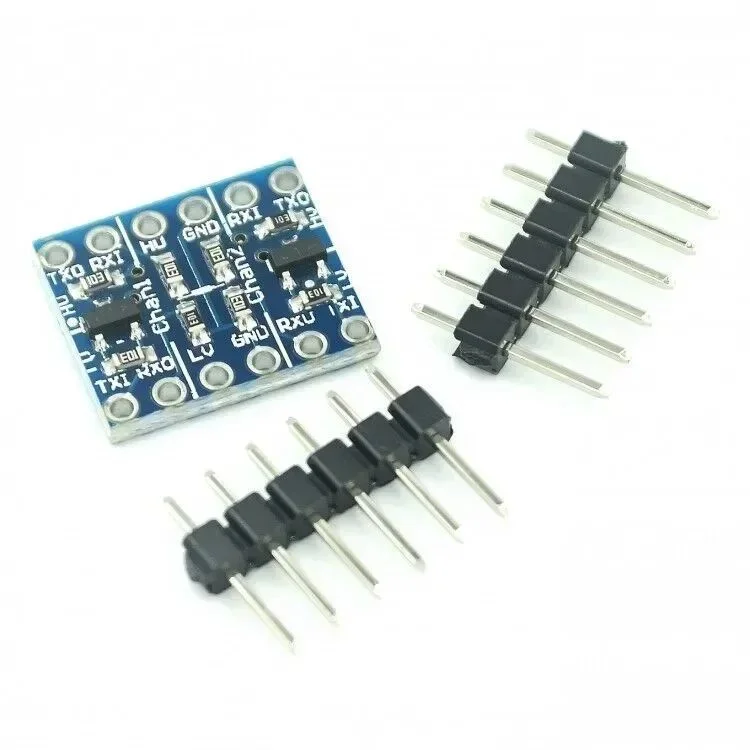

Name: Module Convertisseur de Niveau Logique TXS0108E 4 canaux, 2 canaux Bidirectionnels (3,3V ↔ 5V) I2C
SKU: 40582
Availability: InStock

Module Convertisseur de Niveau Logique TXS0108E 4 canaux, 2 canaux Bidirectionnels (3,3V ↔ 5V) I2C

د.ج 300 – د.ج 700

UGS : ND Catégorie : Non classé

📦 Description Générale

Le TXS0108E est un circuit bidirectionnel haute vitesse qui permet la conversion automatique des niveaux logiques entre deux circuits travaillant à des tensions différentes (ex: Arduino 5V ↔ ESP32 3.3V). Il est idéal pour des bus I²C, SPI, UART, GPIO, etc.

⚙️ Caractéristiques Techniques

Paramètre	Valeur
🔧 Circuit intégré	TI TXS0108E
📊 Nombre de canaux	8 canaux indépendants
🔄 Direction	Bidirectionnelle automatique (sans config)
🔌 Tensions supportées	Côté A : 1.2V à 3.6V / Côté B : 1.65V à 5.5V
🔋 Alimentation typique	VCCA (côté A) = 3.3V / VCCB (côté B) = 5V (ou inverse)
⚡ Vitesse	Jusqu’à 110 Mbps en push-pull, 2 Mbps I²C
🔁 Protocoles supportés	I²C, SPI, UART, GPIO, 1-Wire, etc.
📐 Format module	PCB avec broches 0.1″ (2,54 mm)
📎 Broches GND communes	Masse des deux côtés doit être connectée ensemble

🧠 Fonctionnement

Le TXS0108E détecte automatiquement la direction du signal (pas besoin de broche DIR).
Il agit comme un buffer bidirectionnel à très faible latence.
Il fonctionne même pour des signaux à haute fréquence.

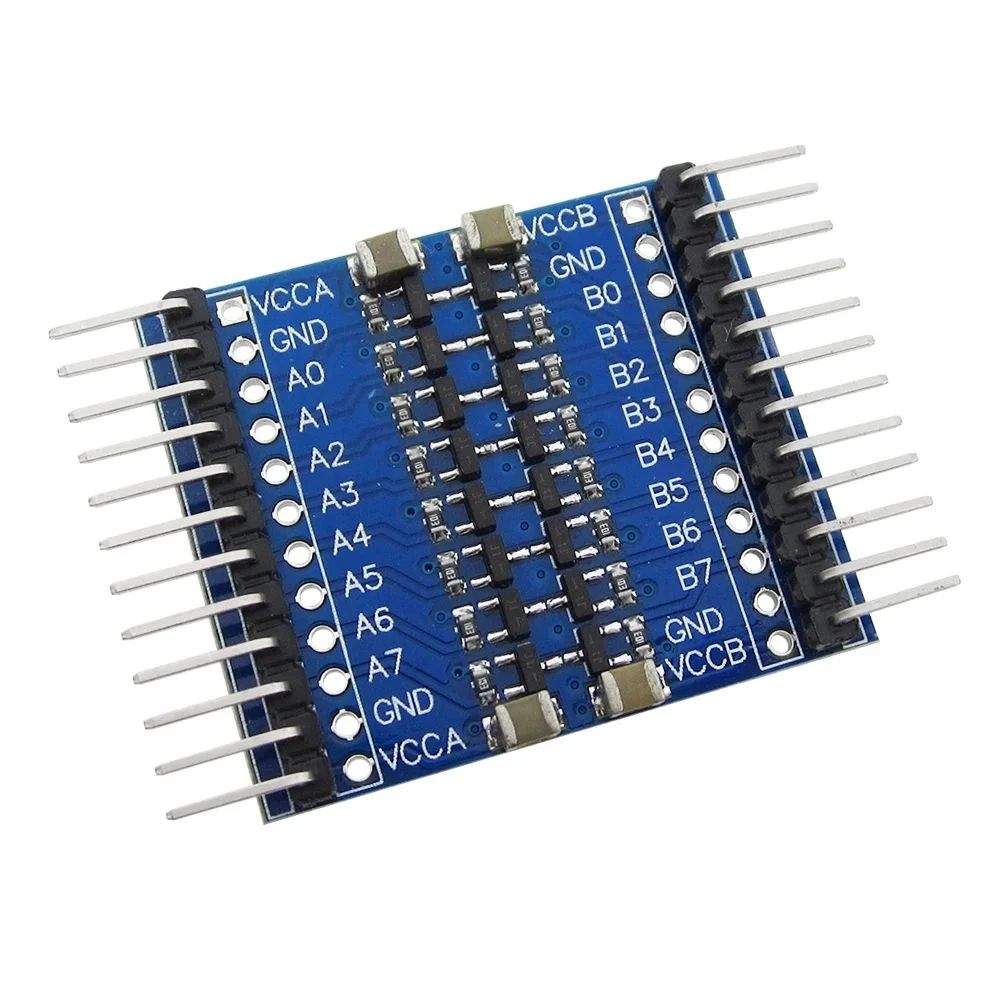

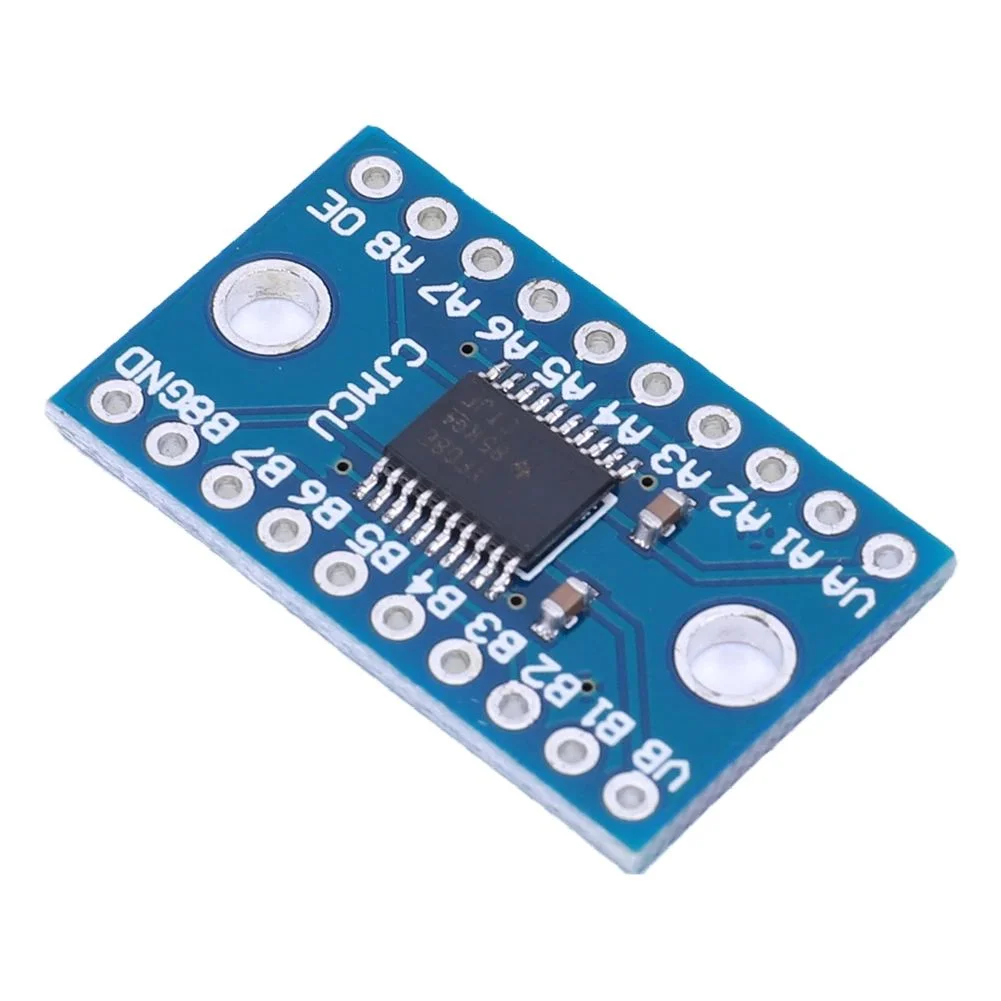

🧩 Brochage Typique

Broche	Fonction	Description
VCCA	Alimentation côté A	Ex : 3.3V (ESP32, Raspberry Pi)
VCCB	Alimentation côté B	Ex : 5V (Arduino Mega, Uno, capteur 5V)
GND	Masse commune	⚠️ Obligatoire entre A et B
A1–A8	I/O côté A	Niveau logique A
B1–B8	I/O côté B	Niveau logique B

✅ Avantages

🟢 Avantage	📋 Détail
🔁 Conversion bidirectionnelle auto	Aucun contrôle nécessaire
⚡ Très haute vitesse	Adapté aux protocoles SPI rapides
🧠 Intègre des pull-ups intelligents	Pour compatibilité I²C, 1-Wire
🔄 Fonctionne dans les deux sens	A → B et B → A selon qui émet
🧰 Idéal pour prototypage multi-cartes	ESP32 ↔ Arduino, etc.

🔬 Applications typiques

🔌 Connexion d’un module 5V à un microcontrôleur 3.3V (ESP32, STM32, etc.)
🧲 Interfaçage I²C entre Raspberry Pi (3.3V) et capteurs 5V
🔁 SPI bidirectionnel entre deux circuits de logique différente
🛰️ Liaison UART entre GPS 3.3V et carte Arduino 5V
🧪 Adaptation de GPIOs (LED, relais, interrupteurs…)

⚠️ Précautions d’utilisation

⚠️ Problème possible	✅ Précaution
GND non commun	🔌 Toujours connecter la masse des deux côtés
Ne supporte pas des signaux analogiques	✔️ Uniquement signaux logiques
Sens de tension incorrect	✅ Vérifiez bien VCCA < VCCB (ex : 3.3V ↔ 5V)
Pas adapté au PWM haute fréquence	⚠️ Utilisez des buffers spécialisés pour PWM rapides

📋 Comparaison : TXS0108E vs autres convertisseurs

Module	Canaux	Direction	Type	Vitesse	Remarques
TXS0108E	8	Automatique	Bidirectionnel	Très haute	Compatible I²C, SPI, UART
TXB0104	4	Automatique	Bidirectionnel	Haute	Idéal pour petits circuits
74LVC245	8	Sens unique	Unidirectionnel	Élevée	Moins flexible
Mosfets BSS138	1–4	Bidirectionnel (simple)	Basique	Moyenne	Peu adapté aux signaux rapides

🧰 Cas d’utilisation concrets – Projets Arduino & industriels

🧪 Projet	⚙️ Utilité du TXS0108E
Communication ESP32 ↔ Module GSM SIM800L	UART bidirectionnel entre 3.3V ↔ 5V
Lecture capteur I²C 5V via Raspberry Pi	Convertir bus I²C vers 3.3V proprement
Piloter écran TFT SPI 3.3V depuis Arduino	Adapter MOSI, CLK, CS sans endommager l’écran
Liaison UART entre 2 MCU avec logiques diff	Aucun DIR à gérer, conversion automatique
Contrôle GPIO 3.3V vers carte relais 5V	Alimentation côté A en 3.3V, côté B en 5V
Interfaçage JTAG avec FPGA basse tension	Conversion rapide avec intégrité du signal assurée

🎯 Astuces et conseils avancés

✅ Utilisez un régulateur AMS1117 pour obtenir un 3.3 V propre côté A à partir du 5 V (si le module ne l’intègre pas).
💬 Broches non utilisées peuvent rester déconnectées.
🧪 Mesurez la tension réelle sur VCCA et VCCB pour éviter toute erreur de logique.
⚙️ À éviter avec signaux analogiques (PWM, audio, etc.) – ce n’est pas un pont résistif ni un optocoupleur.
🌀 En cas de signaux asynchrones très rapides (>30 MHz), le TXB0108 ou buffers spécialisés sont recommandés.

🧾 Conclusion

Le TXS0108E est un outil indispensable pour tout projet mêlant des composants fonctionnant sous différentes logiques. Grâce à sa bidirectionnalité automatique, sa haute vitesse, et sa simplicité d’intégration, il s’adapte aussi bien aux makers qu’aux projets professionnels.
