Name: Module Convertisseur Analogique-Numérique ADS1115 – 16 bits – I2C
SKU: 43861
Availability: InStock

Module Convertisseur Analogique-Numérique ADS1115 – 16 bits – I2C

د.ج 1500

📌 EMPLACEMENT : OO12

20 en stock

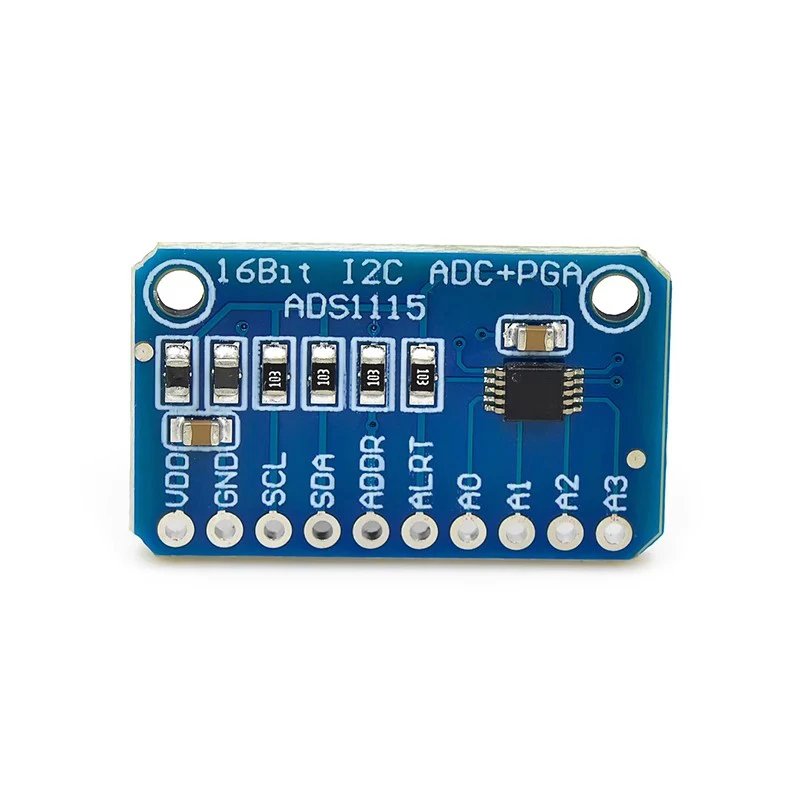

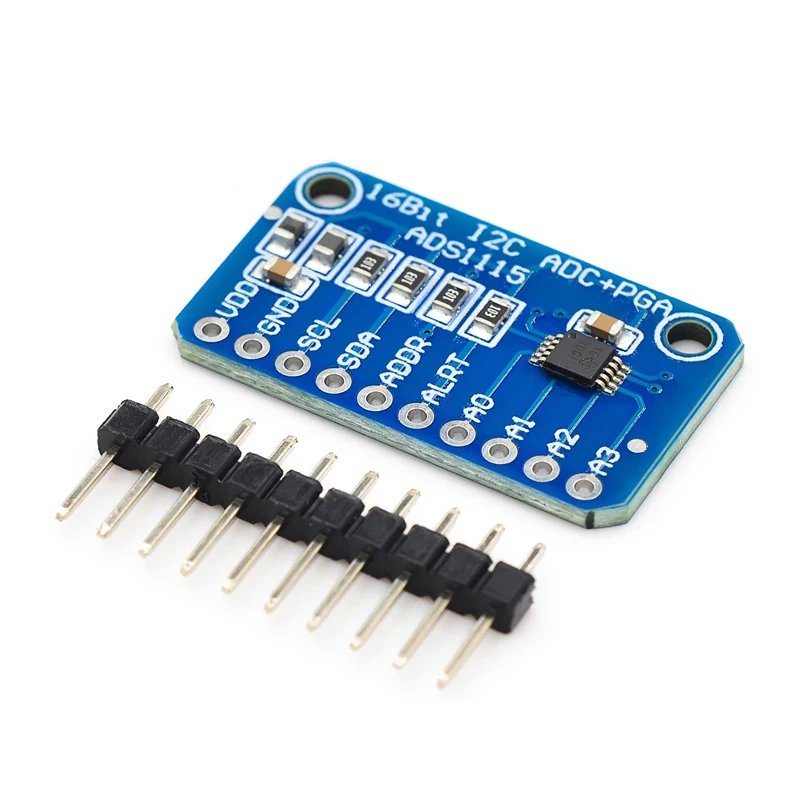

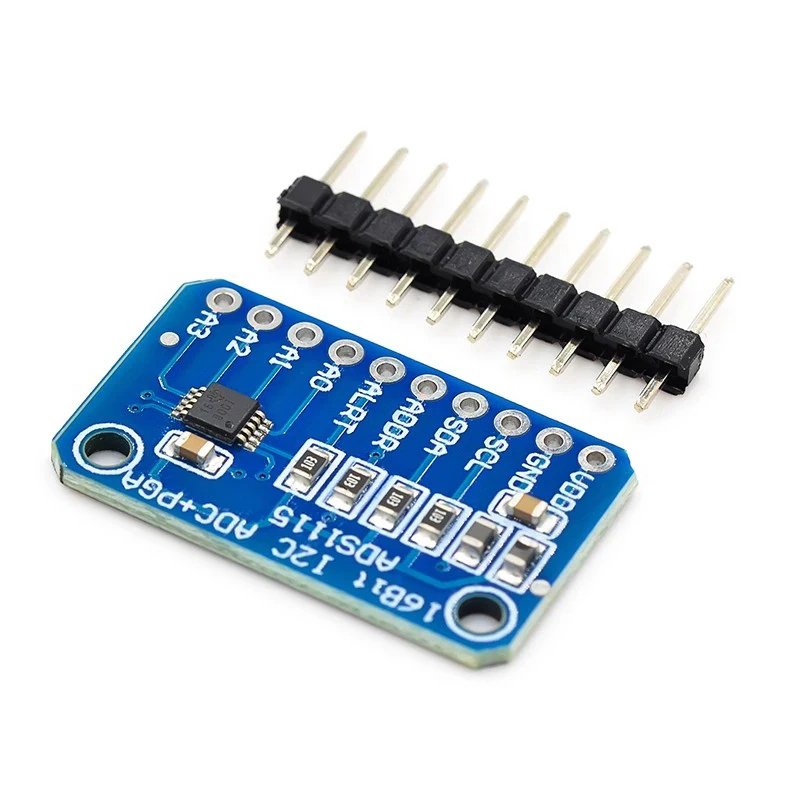

Le module ADS1115 est un convertisseur analogique-numérique (ADC) 16 bits haute résolution avec interface I2C, capable de lire jusqu’à 4 signaux analogiques avec précision. Il est parfait pour les applications nécessitant plus de précision ou plus d’entrées analogiques que ce que propose un microcontrôleur standard.

⚙️ Caractéristiques Techniques :

Paramètre	Valeur / Détail
Convertisseur	Texas Instruments ADS1115
Résolution	16 bits (±32768)
Interface de communication	I2C (adressable 0x48 à 0x4B)
Tension d’alimentation	2.0 V à 5.5 V
Entrées analogiques	4 canaux SE ou 2 canaux différentiels
Tension d’entrée max	GND à VDD (max 5.5 V)
Taux d’échantillonnage	Jusqu’à 860 échantillons/seconde
Amplificateur PGA intégré	Gain programmable de x2/3 à x16
Courant de repos	150 µA typique
Dimensions	Environ 28 x 17 mm

🔢 Tableau de Résolution :

Plage de mesure (PGA)	Tension max mesurable	Résolution (en mV)
±6.144 V	6.144 V	0.1875 mV
±4.096 V	4.096 V	0.125 mV
±2.048 V (valeur par défaut)	2.048 V	0.0625 mV
±1.024 V	1.024 V	0.03125 mV
±0.512 V	0.512 V	0.015625 mV
±0.256 V	0.256 V	0.0078125 mV

🧪 Utilisation :

Avec Arduino, ESP32, Raspberry Pi, etc.
Compatible avec les bibliothèques comme Adafruit_ADS1X15.

🧰 Applications :

Domaine	Utilisation typique
Mesure de capteurs analogiques	Capteurs de pression, lumière, température
Projets scientifiques	Acquisition de données haute résolution
Électronique audio	Mesures de signaux faibles (bruit, tension audio)
Instrumentation	Voltmetres, systèmes de calibration
