Name: Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000
SKU: 40651
Availability: InStock

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000

UGS : ND Catégorie : Non classé

les cartes de développement de pilote de bus CAN, notamment celles basées sur les composants MCP2515, TJA1050, PCA82C250, ou SJA1000. Ces modules permettent d’ajouter une interface CAN (Controller Area Network) à des microcontrôleurs comme Arduino, ESP32, STM32, etc.

Paramètre:

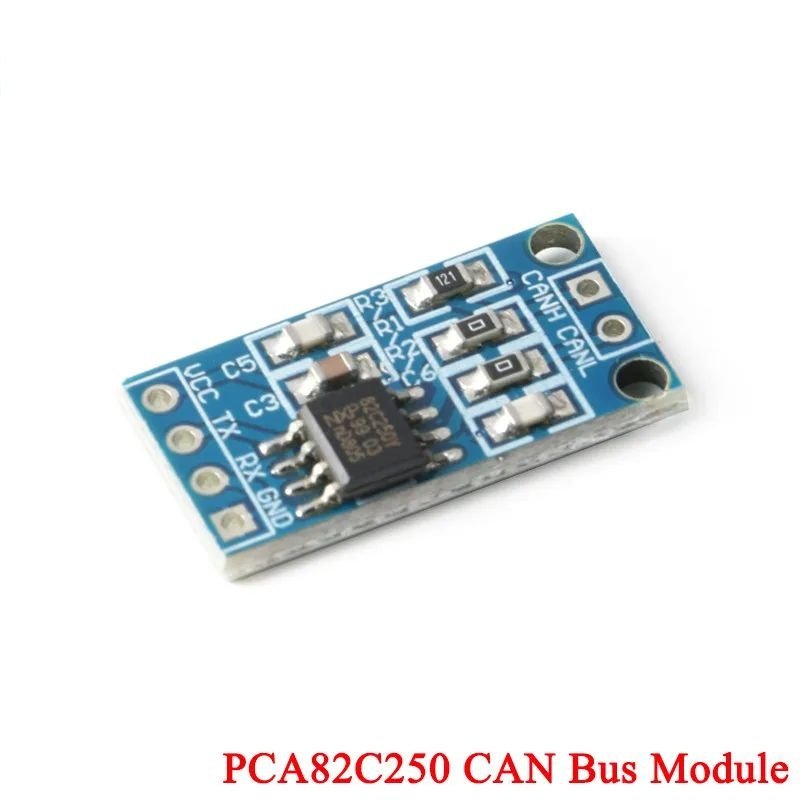

1. Puce d’interface de contrôleur CAN PCA82C250 intégrée;

2. Les broches communes de la puce ont été tirées, ce qui est pratique pour la connexion et l’utilisation;

3. alimentation de la broche 5V;

Référence: MCP2515

Caractéristiques:

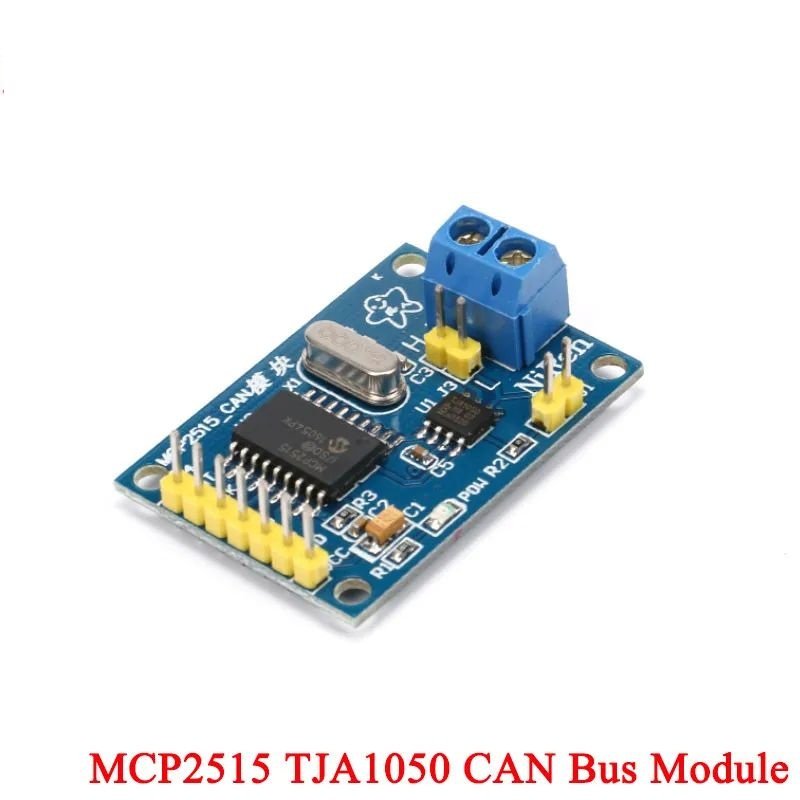

Il s’agit d’un tout nouveau protocole SPI du récepteur TJA1050 du module de bus CAN MCP2515

Compatible avec les projets de micro-contrôleurs basés sur Arduino.

Spécifications:

L’appui PEUT la spécification de V2.0B, la vitesse de communication 1 Mb/S

Champ de données de 0 à 8 octets

Trois cadres-standard, développez le cadre et la télécommande

Module d’alimentation DC5V et contrôle du protocole d’interface SPI

Résistances de terminaison 120 ohm, adaptation d’impédance, assure la capacité d’entraînement, transmission de données longue distance contre le rayonnement de signal

Dimensions du module 4. 4×2.8 cm/1.57*1.1 » (approx.)

Courant de travail-typ. Courant de veille 5mA et 1μA

Température de fonctionnement-(qualité industrielle) -40 °C – + 85 °C

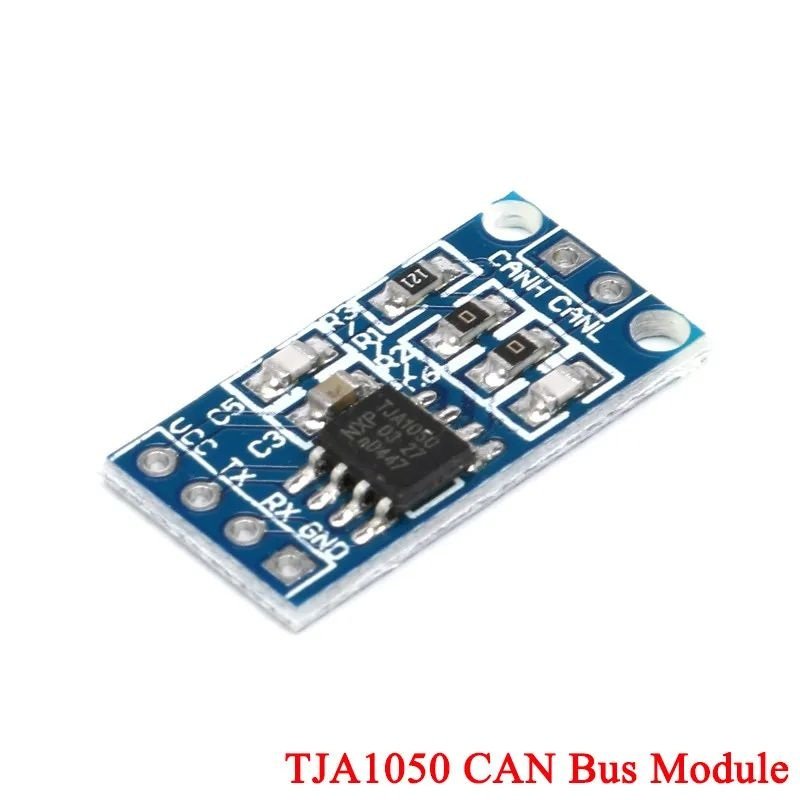

Référence: TJA1050

Caractéristique

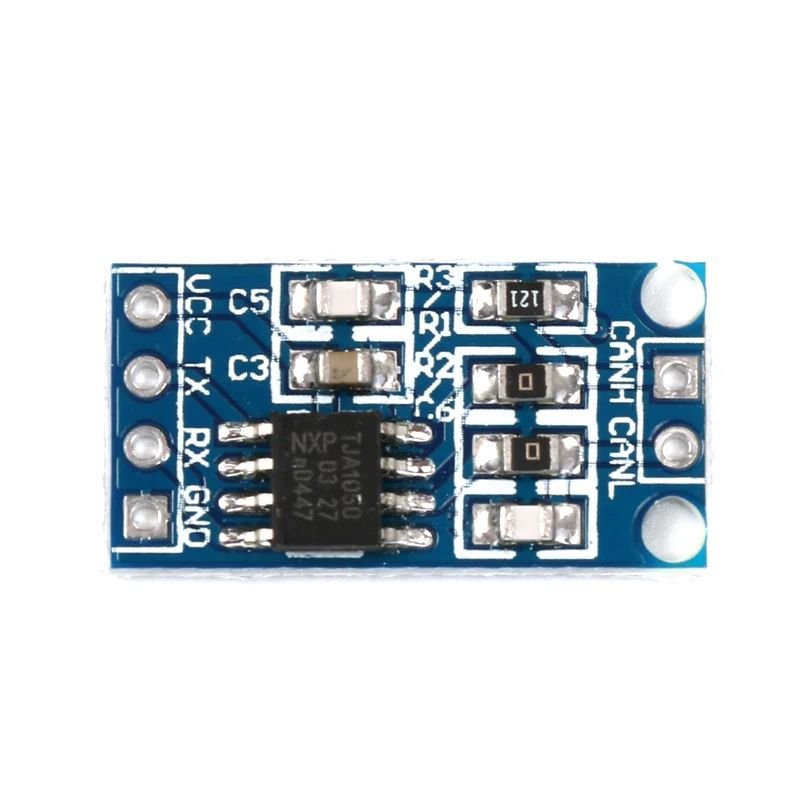

Puce d’interface de contrôleur CAN TJA1050 embarquée
La broche de la puce a été dérivation couramment utilisée, commodité pour la connexion
Alimentation à broche 5v
Taille de la carte PCB: 22mm x 11.5mm

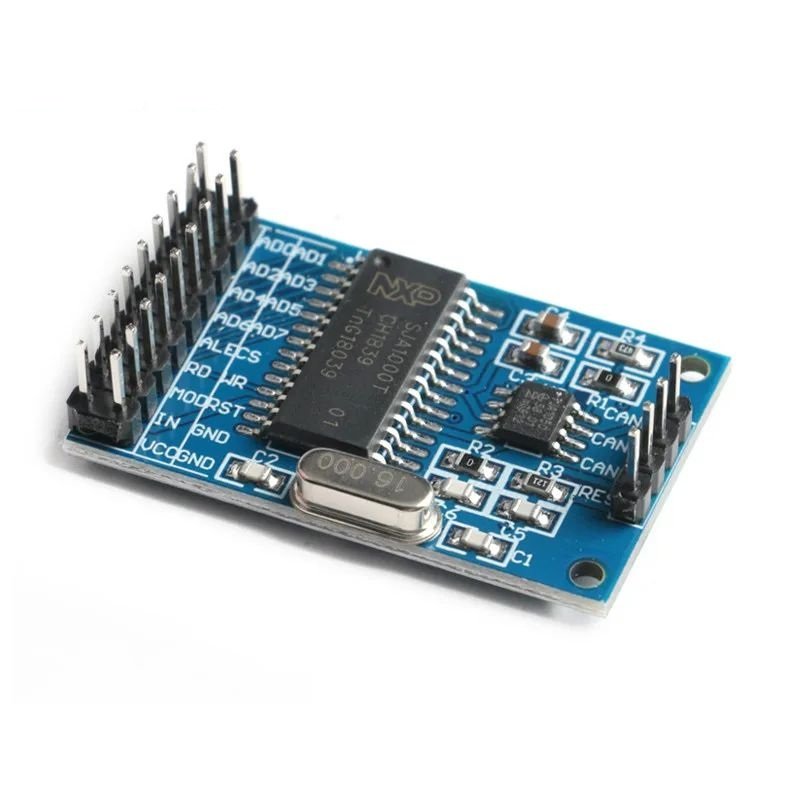

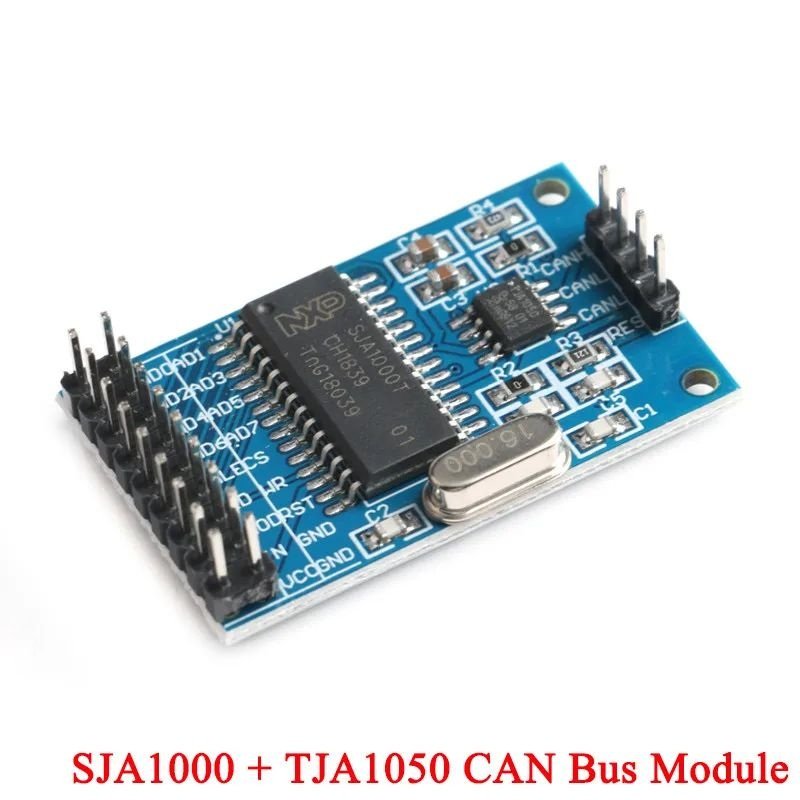

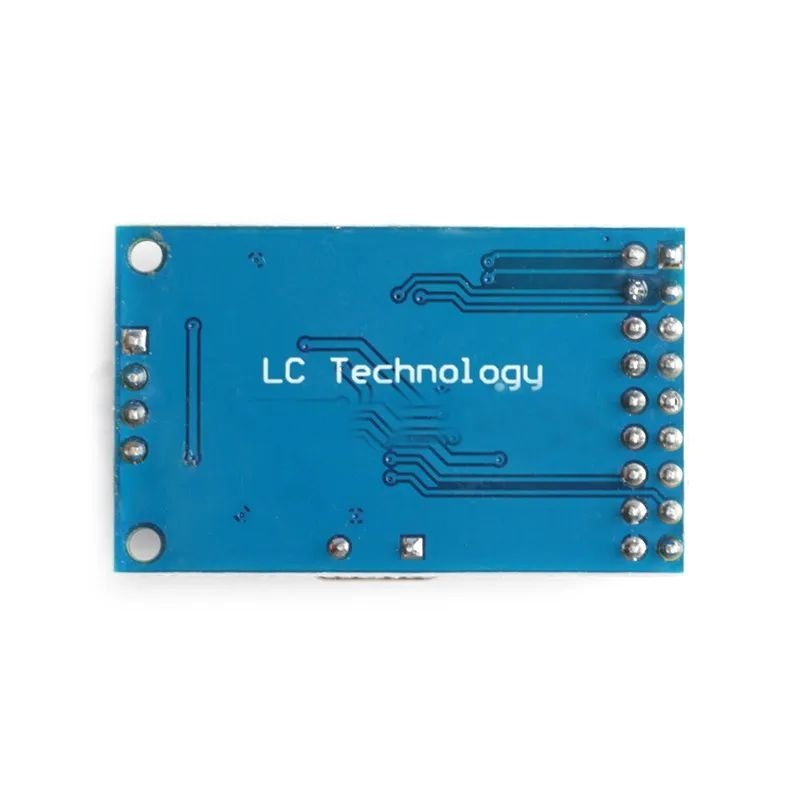

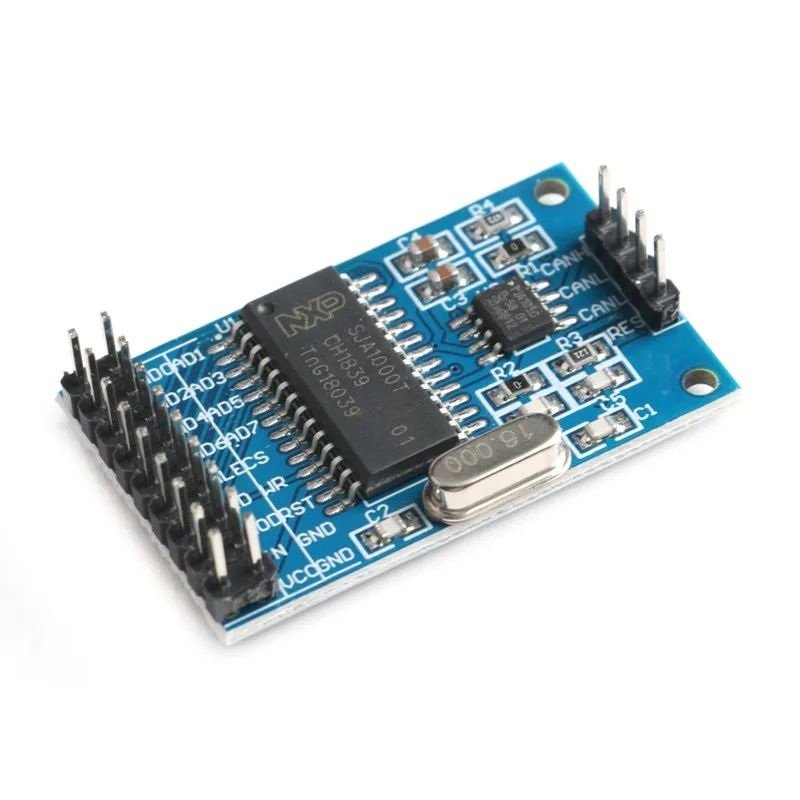

Ce module est un module de communication CAN et une carte de développement CAN bus. Il a conduit la femme de ménage commune de la puce pour faciliter la connexion et l’utilisation.

Paramètres du produit

Tension d’alimentation: 5V
Puce embarquée: SJA100T, TJA1050

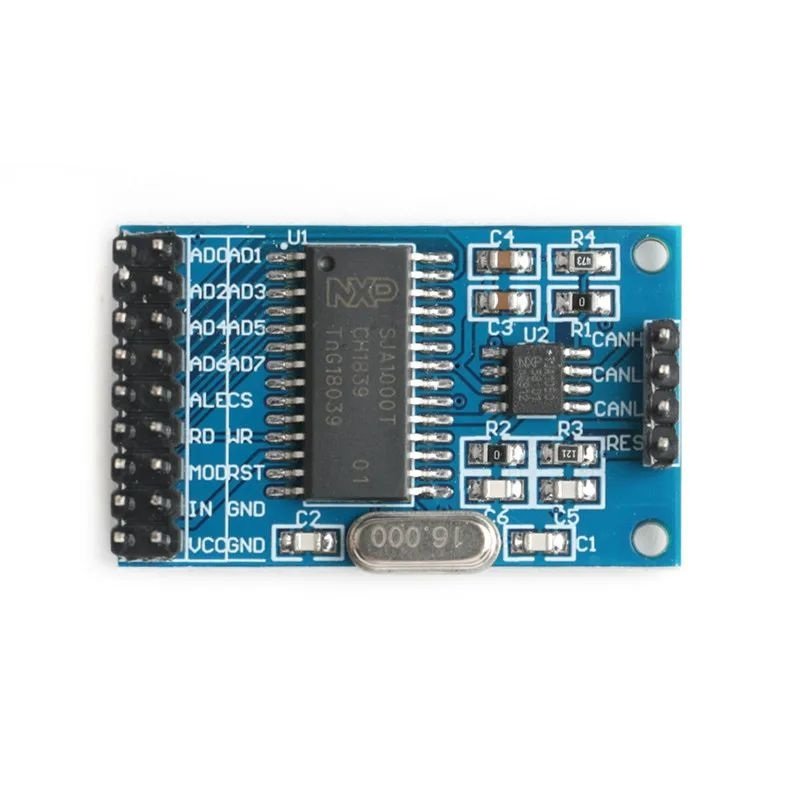

Description de l’interface:

A0-A7: broches de données
ALE: signal d’entrée
CS: Puce sélectionner l’entrée
RD: Signal de micro-contrôle RD
WR: Micro signal de contrôle WR
MOD: Entrée de sélection de mode
RST: réinitialiser l’entrée
VCC: tension d’entrée +
GND: tension d’entrée-
CANH: Bus CAN de haut niveau
CANL: Bus CAN de bas niveau

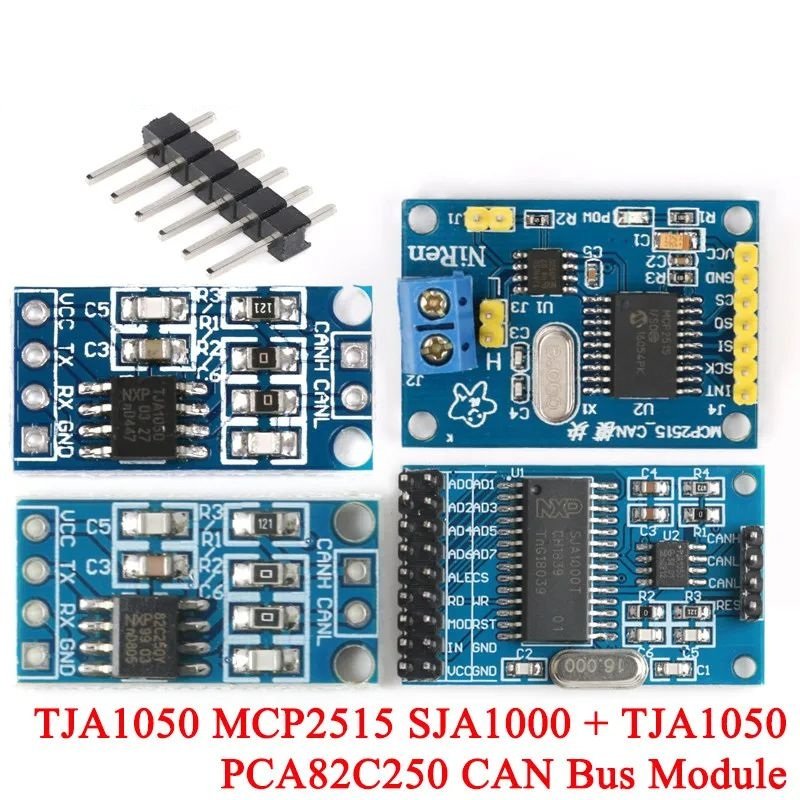

🧩 Module Bus CAN – MCP2515 + TJA1050 / PCA82C250 / SJA1000

🎯 Interface matérielle de communication série CAN (Controller Area Network) utilisée dans l’automobile, l’industrie, la robotique, etc.

📦 Description Générale

Les modules basés sur MCP2515 + TJA1050 / PCA82C250 sont des interfaces CAN complètes, prêtes à être utilisées avec des microcontrôleurs ne disposant pas de bus CAN natif.
Ils permettent la transmission et réception de données CAN selon la norme ISO 11898.

🔧 Le MCP2515 est un contrôleur CAN SPI.
🔌 Le TJA1050 / PCA82C250 / SJA1000 est un transceiver CAN (couche physique) — il adapte les niveaux logiques aux lignes CAN_H et CAN_L.

⚙️ Caractéristiques Techniques

Composant	Fonction	Description
MCP2515	Contrôleur CAN	Interface SPI (3.3V/5V) vers CAN
TJA1050 / PCA82C250	Transceiver CAN	Convertit les signaux CAN logiques en bus CAN physique
SJA1000	Contrôleur autonome (alternative au MCP2515)	Parfois utilisé dans des versions industrielles
Alimentation	5V (certains modèles avec régulateur 3.3V)	Alimente MCP2515 et le transceiver
Interface µC	SPI (SCK, MOSI, MISO, CS, INT)	8 MHz max
Vitesse CAN	Jusqu’à 1 Mbit/s	Dépend de la configuration (bit timing)
Broches CAN	CAN_H / CAN_L	Lignes différentielles
Connectique	Broches 2,54 mm ou bornier à vis	Selon modèle

🧰 Applications

📘 Comparaison entre transceivers CAN

Transceiver	Tension	Débit max	Avantages
TJA1050	5V	1 Mbps	Commun, stable, très compatible
PCA82C250	4.75–5.25V	1 Mbps	Robuste, bonne immunité CEM
SN65HVD230	3.3V	1 Mbps	Parfait pour ESP32 et STM32 3.3V
SJA1000	5V	1 Mbps	Contrôleur autonome, plus ancien

✅ Avantages

🔧 Facile à interfacer via SPI
🔁 Communication bidirectionnelle fiable
📦 Compatible Arduino, ESP32, STM32…
🚘 Protocole standard utilisé dans tous les véhicules
🧠 Large support logiciel (librairies Arduino : mcp_can.h, CAN.h, etc.)

🧾 Conclusion

Les modules MCP2515 + TJA1050 ou PCA82C250 offrent une solution fiable, économique et puissante pour ajouter le support du bus CAN à tout microcontrôleur. Que ce soit pour de la communication entre cartes, des applications embarquées, ou l’intégration dans des réseaux industriels, ces cartes sont incontournables pour l’interfaçage CAN.

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 1

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 2

Click to enlarge

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 3

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 4

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 5

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 6

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 7

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 8

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 9

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 10

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 11

Module Bus CAN SPI – MCP2515 avec Transceiver TJA1050 / PCA82C250 / SJA1000 – Image 12

Plage de prix : د.ج 600 à د.ج 1200

Convertisseur

Effacer

Add to compare

Add to wishlist

Description

Composant	Fonction	Description
MCP2515	Contrôleur CAN	Interface SPI (3.3V/5V) vers CAN
TJA1050 / PCA82C250	Transceiver CAN	Convertit les signaux CAN logiques en bus CAN physique
SJA1000	Contrôleur autonome (alternative au MCP2515)	Parfois utilisé dans des versions industrielles
Alimentation	5V (certains modèles avec régulateur 3.3V)	Alimente MCP2515 et le transceiver
Interface µC	SPI (SCK, MOSI, MISO, CS, INT)	8 MHz max
Vitesse CAN	Jusqu’à 1 Mbit/s	Dépend de la configuration (bit timing)
Broches CAN	CAN_H / CAN_L	Lignes différentielles
Connectique	Broches 2,54 mm ou bornier à vis	Selon modèle

Transceiver	Tension	Débit max	Avantages
TJA1050	5V	1 Mbps	Commun, stable, très compatible
PCA82C250	4.75–5.25V	1 Mbps	Robuste, bonne immunité CEM
SN65HVD230	3.3V	1 Mbps	Parfait pour ESP32 et STM32 3.3V
SJA1000	5V	1 Mbps	Contrôleur autonome, plus ancien

Informations complémentaires

Convertisseur	MCP2515 , PCA82C250 , SJA1000 , TJA1050
