Module Amplificateur Audio Numérique🔊📶 I2S – MAX98357A (Classe D)
د.ج 800
📌 EMPLACEMENT : MM10
Description
Le MAX98357A est un amplificateur audio Classe D compact intégrant un convertisseur numérique vers analogique (DAC) et un amplificateur mono 3.2W.
Ce module décode directement le signal I2S (digital audio) émis par des microcontrôleurs comme ESP32, ESP8266, Raspberry Pi, etc., et alimente un haut-parleur 4Ω directement, sans DAC ou ampli externe.
📊 Caractéristiques techniques
| 🔹 Paramètre | ⚙️ Valeur / Description |
|---|---|
| 🔧 Puissance de sortie | Jusqu’à 3.2W (sur 4Ω, 5V) |
| 🧠 Interface audio | I2S (standard 3 fils : BCLK, LRCLK, DIN) |
| 🎚️ Type de sortie | Mono (1 canal) |
| 📶 Plage d’échantillonnage | 8 kHz – 96 kHz |
| 🧰 Alimentation | 3V à 5.5V (recommandé 5V pour puissance max) |
| 🔇 Rapport signal/bruit (SNR) | 91 dB typique |
| 🔌 Entrées I2S | BCLK, LRCLK, DIN |

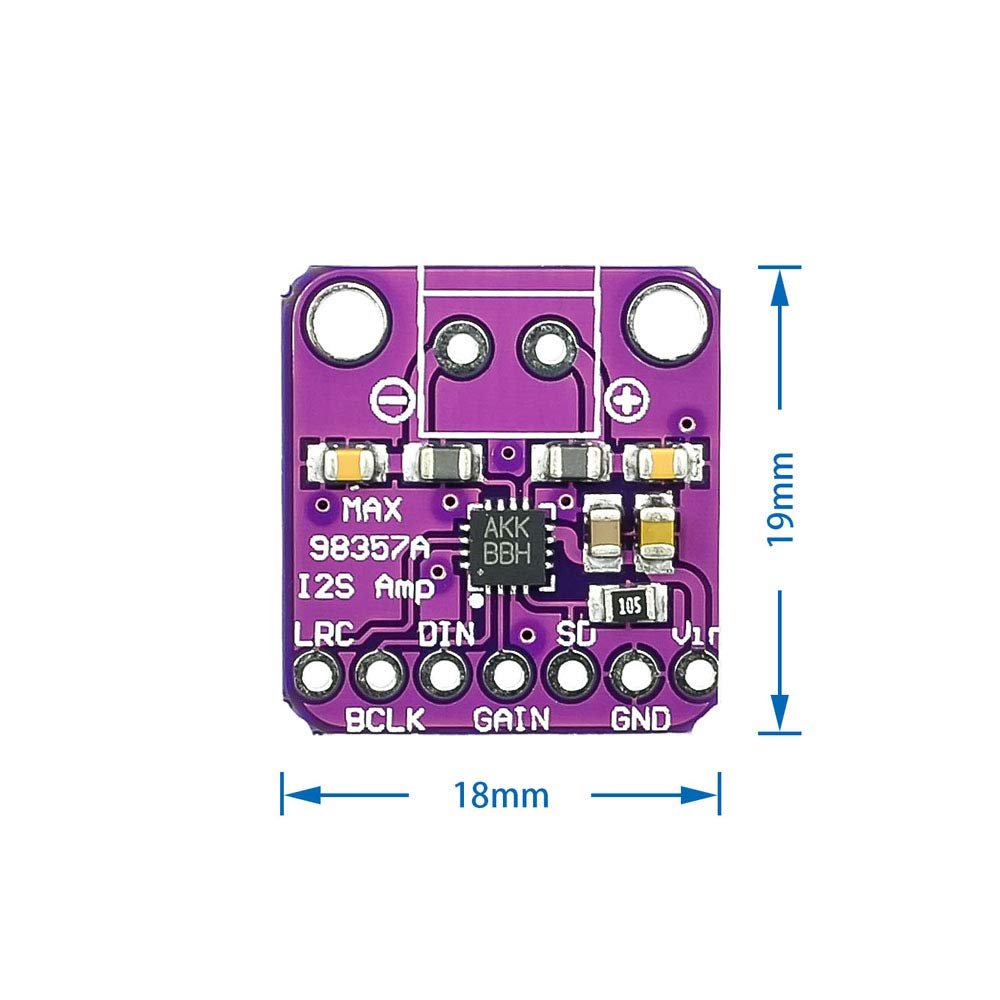

| 📏 Dimensions | Environ 14 mm x 18 mm |
| 🔀 Mode sélectionnable | Gain & canal sélectionnables via broches GPIO |
| ♻️ Efficacité Classe D | Très faible consommation (idéal sur batterie) |
🎯 Applications typiques
| 💡 Usage | 📌 Exemples |
|---|---|
| 🔊 Sortie audio ESP32/ESP8266 | Radio Wi-Fi, assistant vocal, lecteur MP3 |
| 🧠 Projets IoT vocaux/audio | Diffusion d’alertes vocales, sons de capteurs |
| 🎮 Jeux embarqués sonores | Effets sonores sur cartes de jeu ou rétro-consoles |
| 🔈 Mini enceinte Wi-Fi | Diffusion mono sur enceinte compacte |
| 🧪 Projets STEM / makers | Prototypes audio éducatifs ou artistiques |
✅ Avantages
-
✅ Convertisseur I2S → audio analogique + amplification intégrée
-
✅ Pas besoin de DAC externe ni d’ampli
-
✅ Ultra compact et économe en énergie
-
✅ Facile à utiliser avec ESP32, ESP8266, Pi Pico, etc.
-
✅ Fonctionne en mono, idéal pour projets simples
⚠️ Conseils d’utilisation
| ⚠️ Recommandation | 💡 Détail |
|---|---|
| 🔌 Alimentez en 5V pour puissance maximale | |
| 🔈 Connectez haut-parleur 4Ω ou 8Ω | |
| 📶 Assurez une horloge I2S stable (BCLK, LRCLK) | |
| 📏 Prévoir un radiateur si usage intensif |
