Amplificateur de Signal AD620📶
د.ج 2200
📌 EMPLACEMENT : MM21
12 en stock

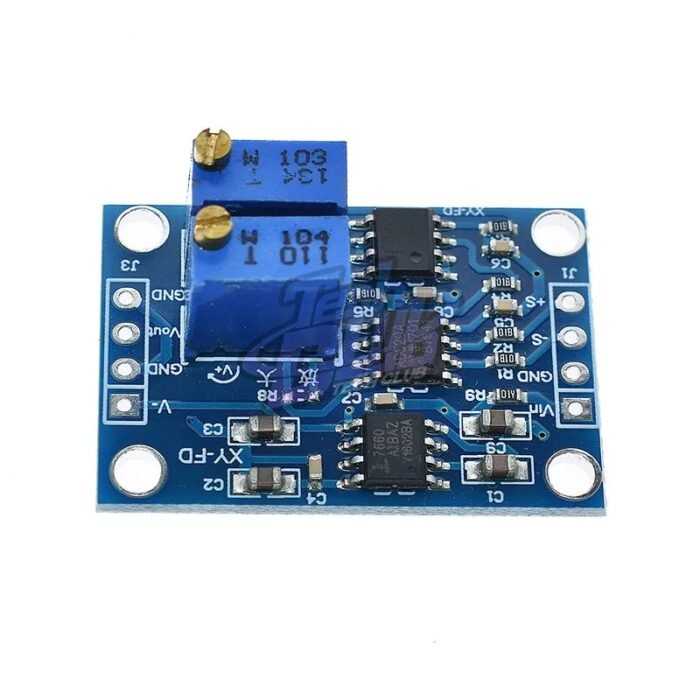

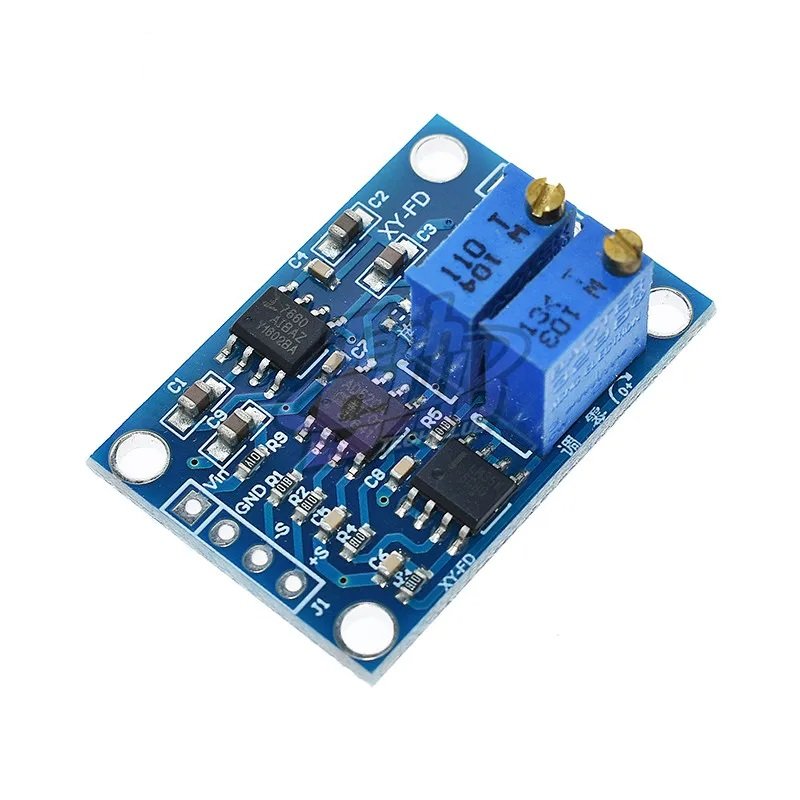

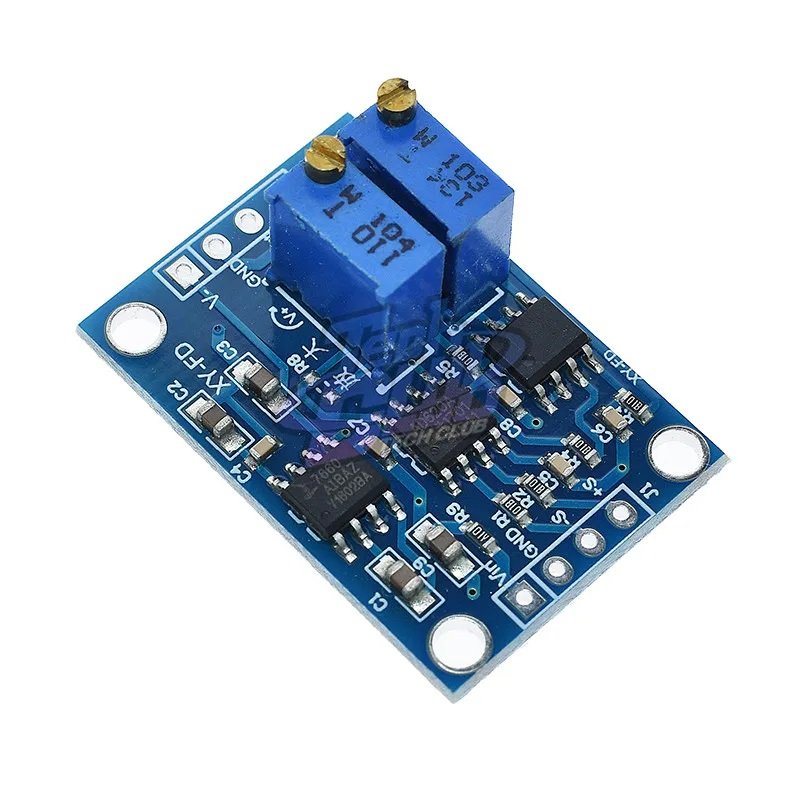

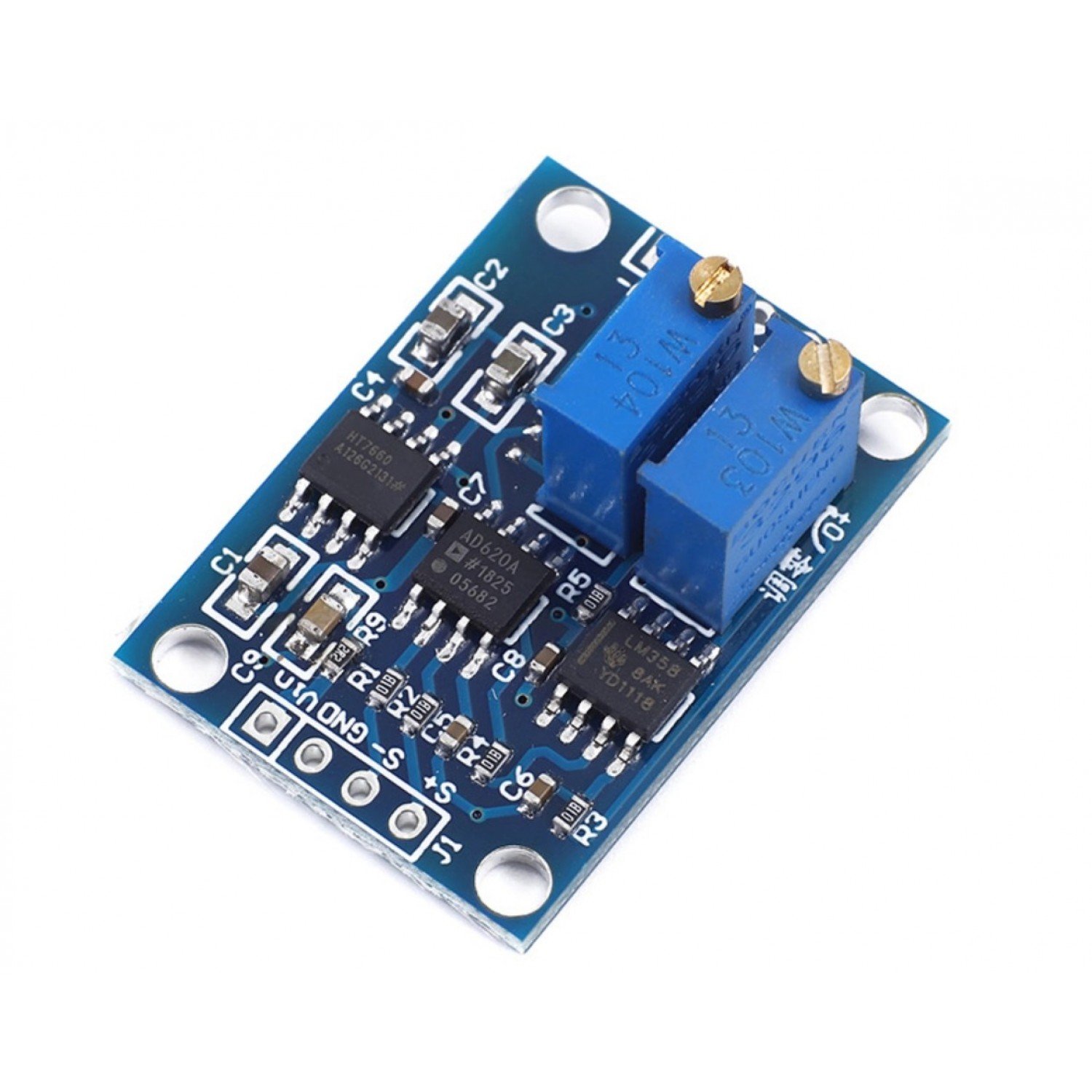

Le module AD620 est basé sur l’amplificateur instrumentation AD620, un circuit intégré de haute précision conçu pour amplifier des signaux différentiels faibles tout en réduisant le bruit commun.
Utilisé dans des applications telles que l’électromyographie (EMG), l’électrocardiographie (ECG), ou des capteurs à pont de Wheatstone, ce module fournit une sortie analogique fiable pour des systèmes de mesure sensibles.
Il est très utilisé en conjonction avec des microcontrôleurs (Arduino, ESP32, STM32) dans les projets biomédicaux, industriels et scientifiques.
📊 Caractéristiques Techniques

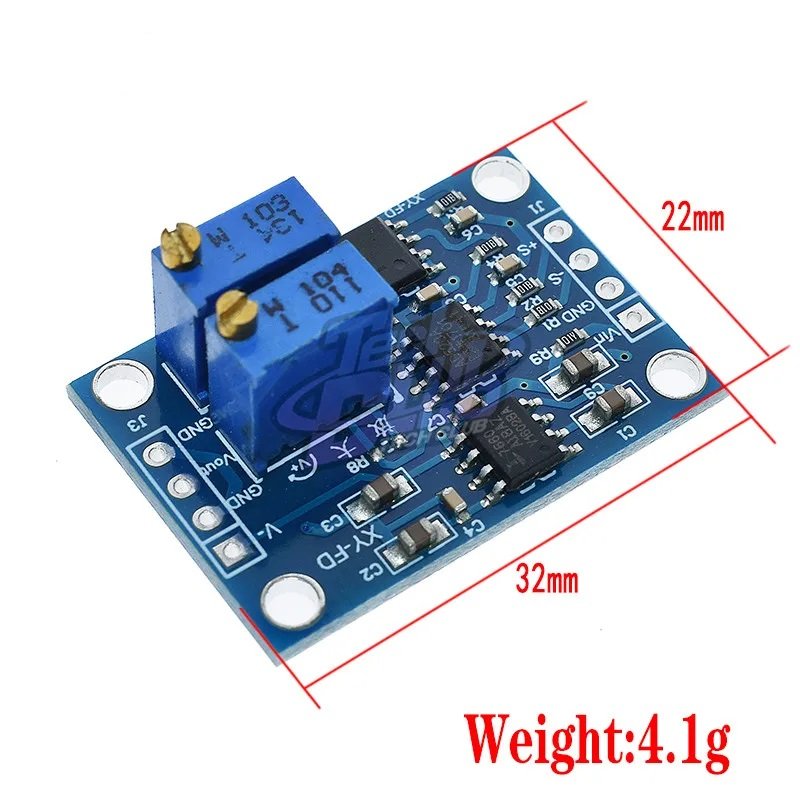

| 🔧 Paramètre | ⚙️ Valeur / Description |
|---|---|
| 🔌 Alimentation | 5V ou double alimentation ±15V (selon modèle) |
| 🔍 Gain | Réglable via résistance externe (Rg) : 1 à 1000 |
| 🎛️ Type de signal | Entrée différentielle, sortie simple |
| 📈 Bruit faible | Oui, < 9 nV/√Hz à 1kHz |
| ⚡ Consommation | Faible, typiquement < 1.3 mA |
| 🧱 Dimensions | Environ 35 x 25 mm |
| 🎯 Compatibilité | Arduino, STM32, Raspberry Pi, etc. |
| 🖲️ Sortie | Analogique (Vout proportionnel à Vin * Gain) |

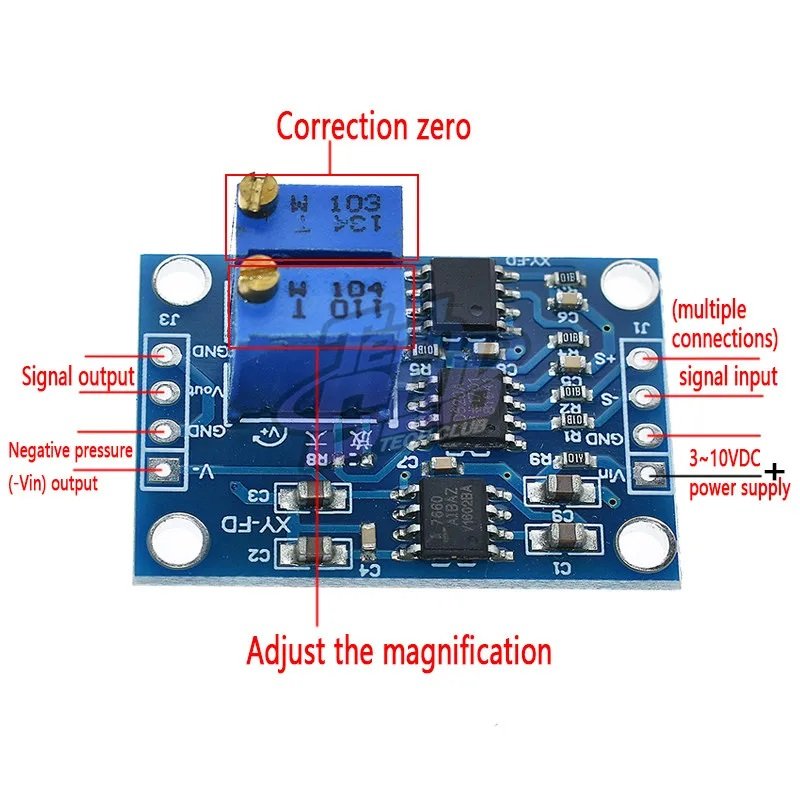

🎛️ Brochage du module
| 🧷 Broche | 🔹 Fonction |
|---|---|
| V+ | Alimentation positive (+5V ou +15V) |
| V– | Masse (GND) |
| IN+ | Entrée signal positif (capteur +) |
| IN– | Entrée signal négatif (capteur –) |
| OUT | Sortie analogique amplifiée |
🔩 Gain (G) = 1 + (49.4 kΩ / Rg)
👉 Rg est une résistance à installer entre deux broches (selon version du module).
🧪 Applications typiques
| 💡 Utilisation | 🔍 Exemples |
|---|---|
| 🧠 Biomédical | ECG, EMG, EEG, oxymètre |
| ⚖️ Ponts résistifs | Capteurs de force / pression (strain gauge) |
| 📟 Instrumentation de mesure | Acquisition de signaux très faibles |
| 🔬 Projets scientifiques Arduino | Amplification de capteurs de laboratoire |
| 🏭 Surveillance industrielle | Capteurs industriels à faible signal |
✅ Avantages
-
✅ Très faible bruit – haute précision
-
✅ Gain réglable jusqu’à 1000
-
✅ Idéal pour signaux faibles (mV)
-
✅ Facile à interfacer avec microcontrôleurs
-
✅ Consommation faible – adapté aux projets portables
⚠️ Conseils d’utilisation
| ⚠️ Attention à | 💡 Conseils pratiques |
|---|---|
| 🔋 Alimentation symétrique | Utile pour signaux alternatifs (ex : ECG) |
| 📉 Valeur de Rg | Plus elle est faible, plus le gain est élevé |
| 🔧 Protection | Ajouter un filtre passe-bas en entrée pour réduire les parasites |
| 📏 Signal trop grand | Saturation possible — bien calibrer le gain |
