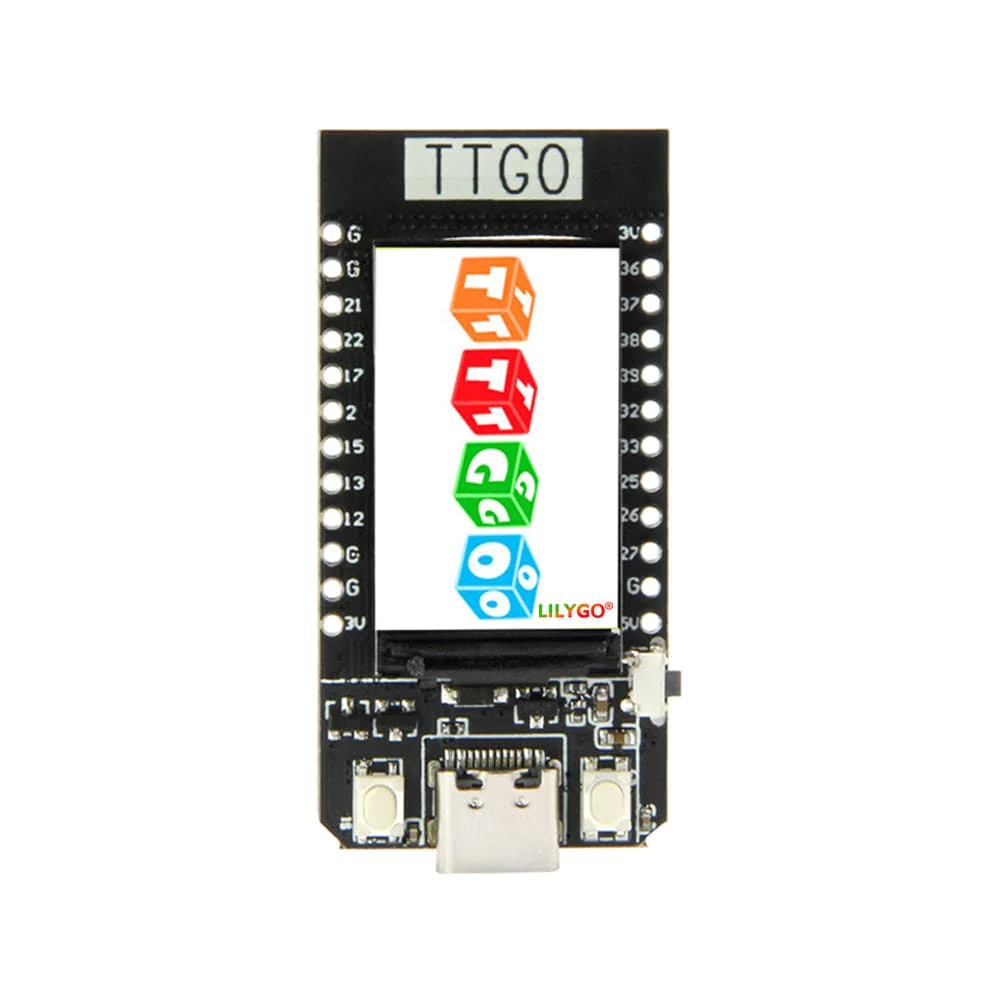

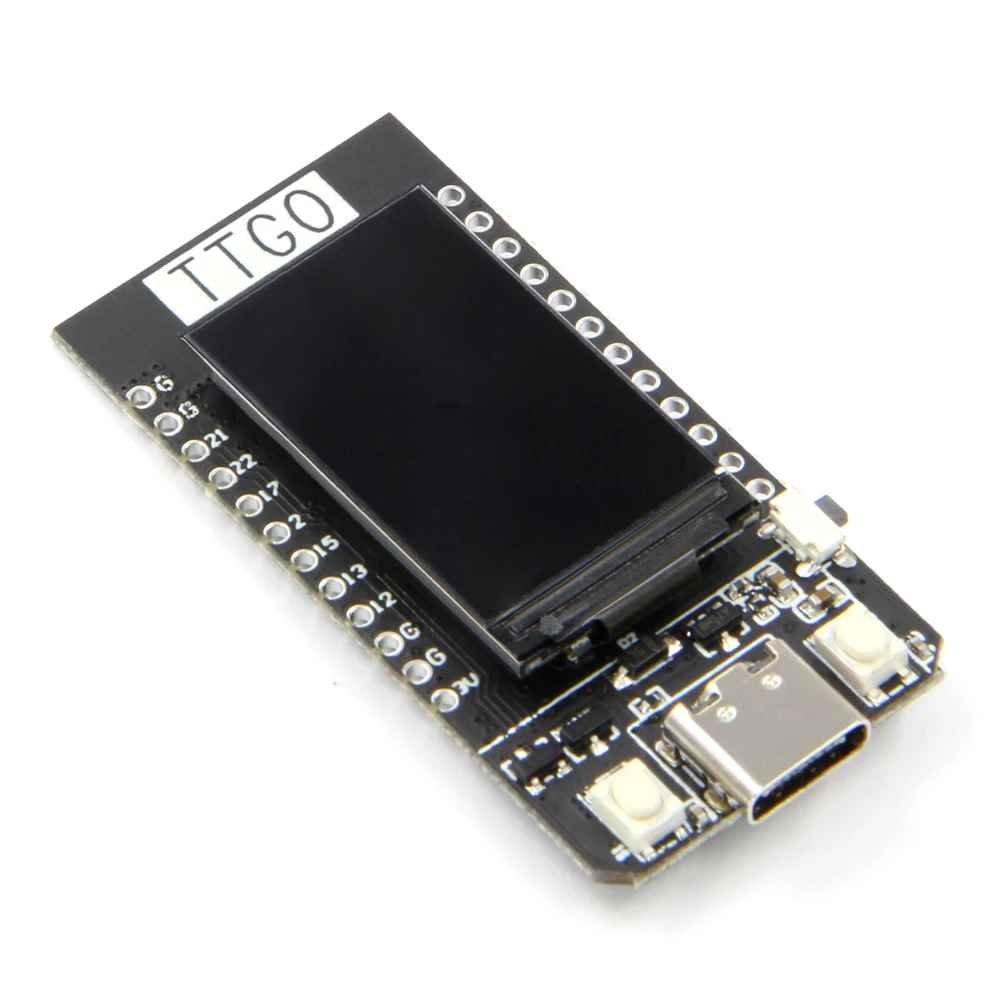

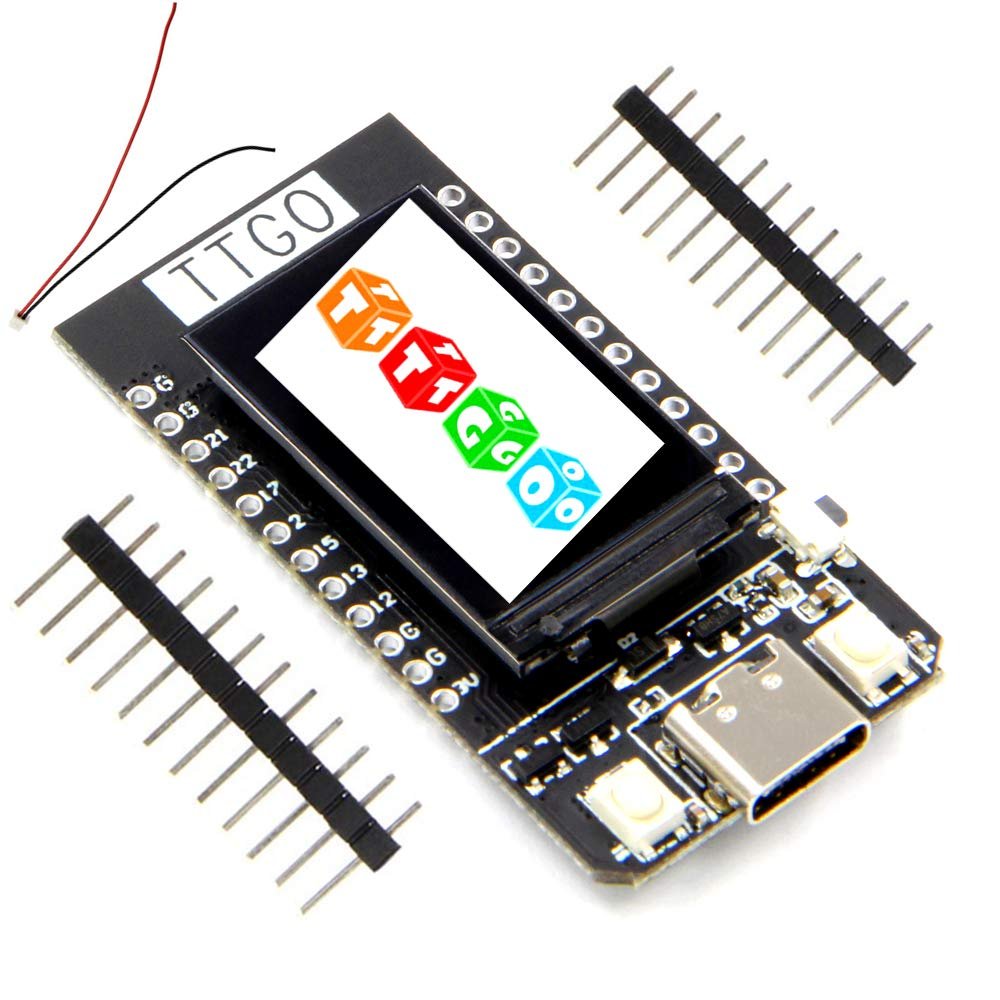

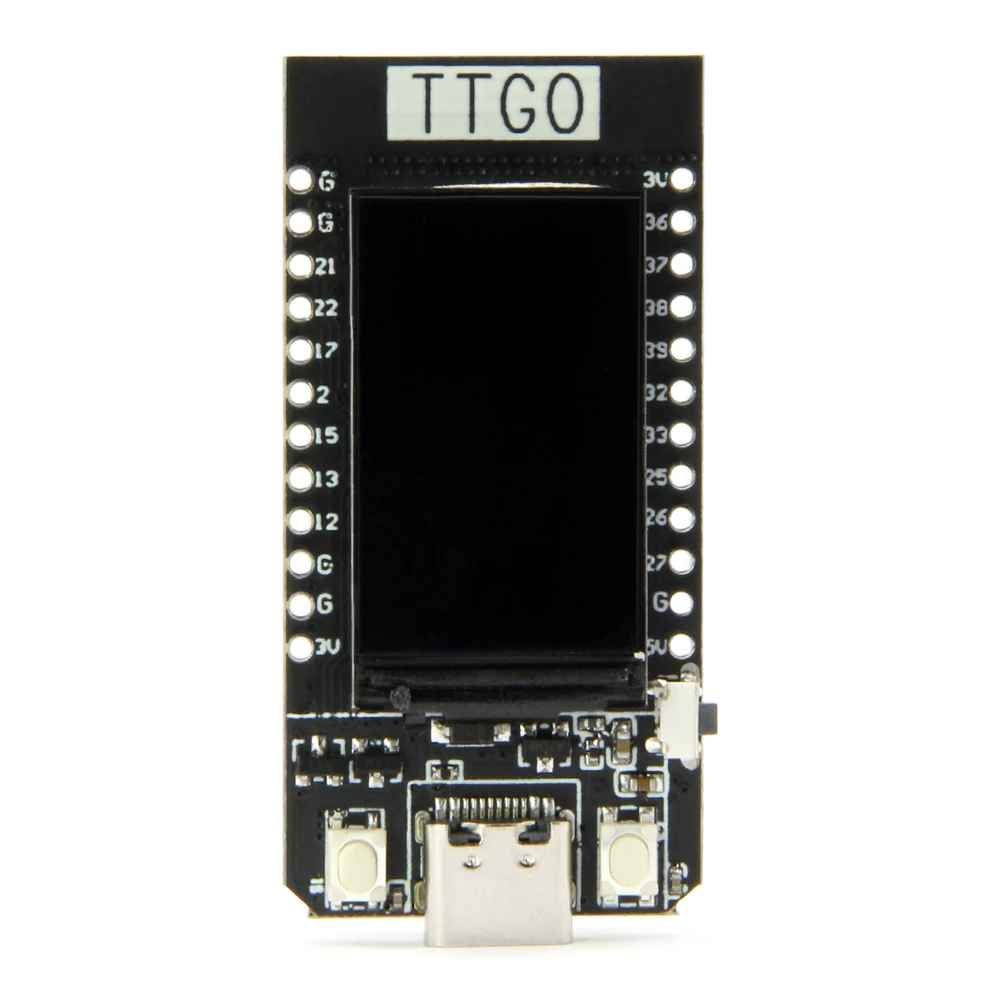

LILYGO® TTGO T-Display ESP32 carte de développement + ECRAN 1.14 pouces
د.ج 5200
📌 EMPLACEMENT : QQ02
Rupture de stock
La LILYGO® TTGO T-Display ESP32 est une carte de développement ESP32 intégrant un écran couleur IPS de 1.14 pouces et un microcontrôleur ESP32. Elle est idéale pour des projets nécessitant une interface utilisateur compacte avec WiFi et Bluetooth.
📌 Caractéristiques principales
| Spécification | Détails |
|---|---|
| Microcontrôleur | ESP32 (Xtensa LX6 double cœur) |
| Fréquence CPU | Jusqu’à 240 MHz |
| Mémoire Flash | 16MB (contre 4MB sur certains ESP32 classiques) |
| RAM | 520 KB SRAM |
| Écran | IPS TFT 1.14″, résolution 135×240 pixels |
| Contrôleur écran | ST7789V (SPI) |
| Communication | WiFi 802.11 b/g/n + Bluetooth BLE 4.2 |
| Chip USB-UART | CH9102F (remplaçant du CP2104) |
| Tension d’alimentation | 3.3V (USB-C pour alimentation et flash) |
| Connecteur USB | USB-C |
| Boutons | 2 boutons programmables (G0 & G35) |
| Interfaces disponibles | SPI, I²C, UART, ADC, PWM |

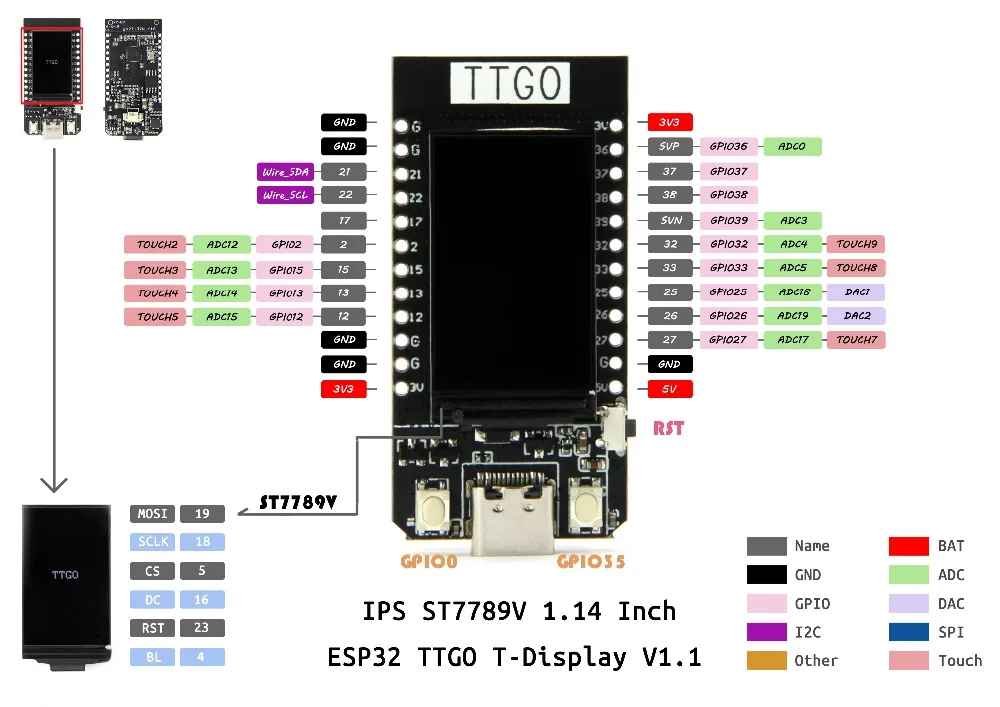

📌 Branchement et broches GPIO
Les GPIOs sont partiellement disponibles car certains sont utilisés par l’écran.
| Fonction | GPIO | Utilisation |
|---|---|---|
| SDA (I2C) | GPIO21 | Données I2C |
| SCL (I2C) | GPIO22 | Horloge I2C |
| MOSI (SPI) | GPIO19 | Données SPI (écran) |
| SCK (SPI) | GPIO18 | Horloge SPI (écran) |
| DC (écran) | GPIO16 | Commande de l’écran |
| CS (écran) | GPIO5 | Chip Select |
| RST (écran) | GPIO23 | Reset de l’écran |
| Bouton 1 | GPIO0 | Programmable |
| Bouton 2 | GPIO35 | Programmable (lecture analogique) |
🚀 Points à noter :
-
SPI est utilisé pour l’écran, donc attention à l’utilisation de ces GPIOs.
-
GPIO35 est en lecture seule (ADC), il ne peut pas être utilisé en sortie.
📌 5️⃣ Projets possibles avec la LILYGO T-Display ESP32
✅ Station météo IoT → Affichage de données météo via WiFi
✅ Compteur de notifications Bluetooth → Affichage des messages reçus
✅ Horloge connectée NTP → Récupération de l’heure via Internet
✅ Mini-console de jeu → Utilisation du TFT pour un mini-jeu
✅ Passerelle MQTT → Interface domotique
📌 6️⃣ Comparatif avec d’autres cartes ESP32
| Carte | Écran intégré | WiFi/Bluetooth | USB Type-C | Nombre de GPIOs libres | Mémoire Flash |
|---|---|---|---|---|---|
| LILYGO T-Display ESP32 | ✅ IPS 1.14″ | ✅ WiFi & BLE 4.2 | ✅ USB-C | ⚠️ Peu de GPIOs (écran utilise SPI) | 16MB |
| ESP32 DevKit V1 | ❌ Aucun | ✅ WiFi & BLE 4.2 | ❌ Micro-USB | ✅ Beaucoup de GPIOs | 4MB |
| WT32-ETH01 (Ethernet) | ❌ Aucun | ✅ WiFi & BLE 4.2 + ⚡ Ethernet | ❌ Micro-USB | ⚠️ Peu de GPIOs (RMII) | 4MB |
📌 Pourquoi choisir la LILYGO T-Display ?
✔️ Parfait pour affichage compact (IoT, domotique, monitoring)
✔️ USB-C pour un flash plus rapide et stable
✔️ Mémoire Flash 16MB pour projets complexes
