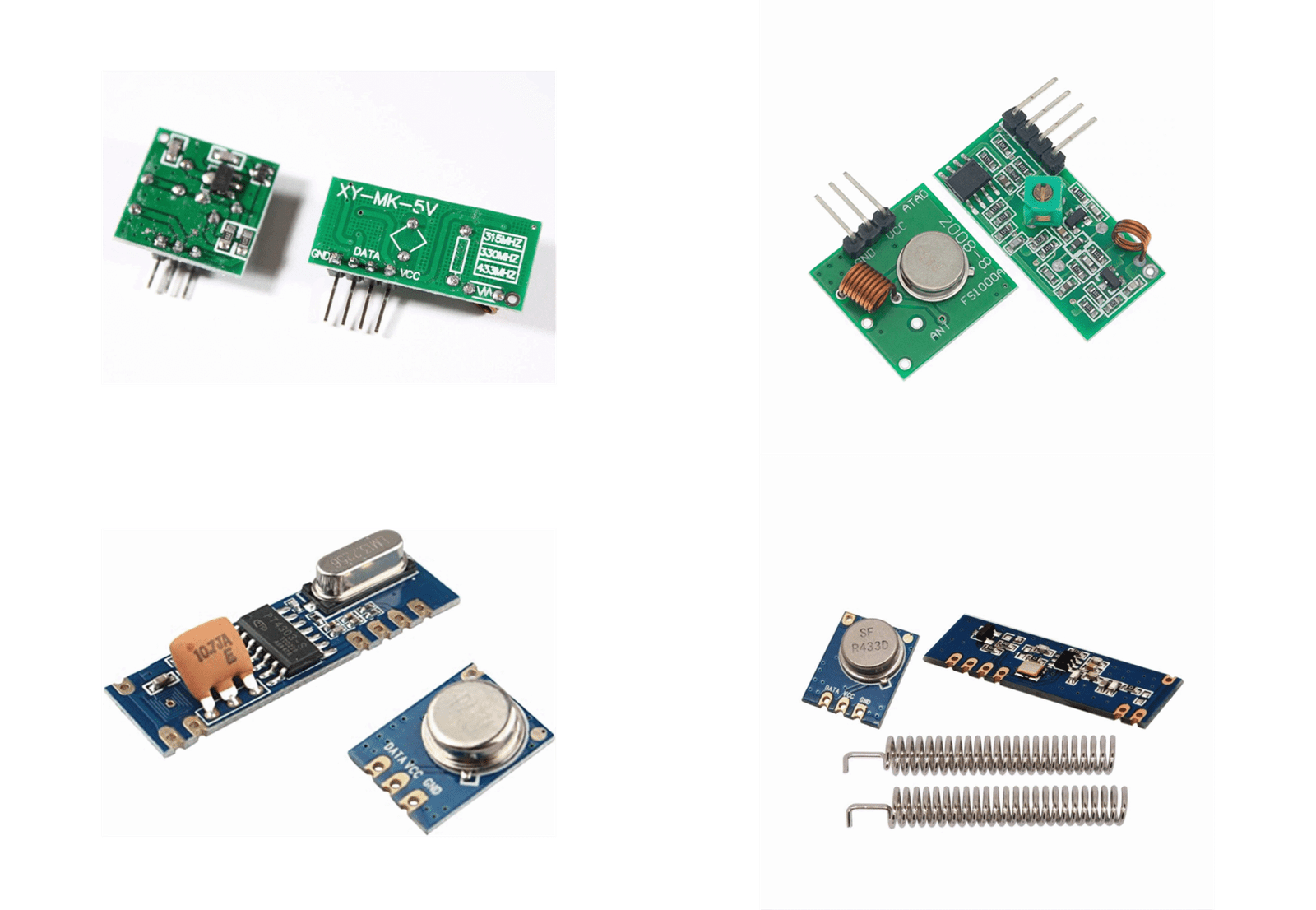

Name: Kit de modules sans fil 433 MHz 📶 STX882 (TX) + SRX882 (RX) 📡 Kit RF 433MHz – FS1000A (TX) + XY-MK-5V (RX)
SKU: 39993
Availability: InStock

Kit de modules sans fil 433 MHz 📶 STX882 (TX) + SRX882 (RX) 📡 Kit RF 433MHz – FS1000A (TX) + XY-MK-5V (RX)

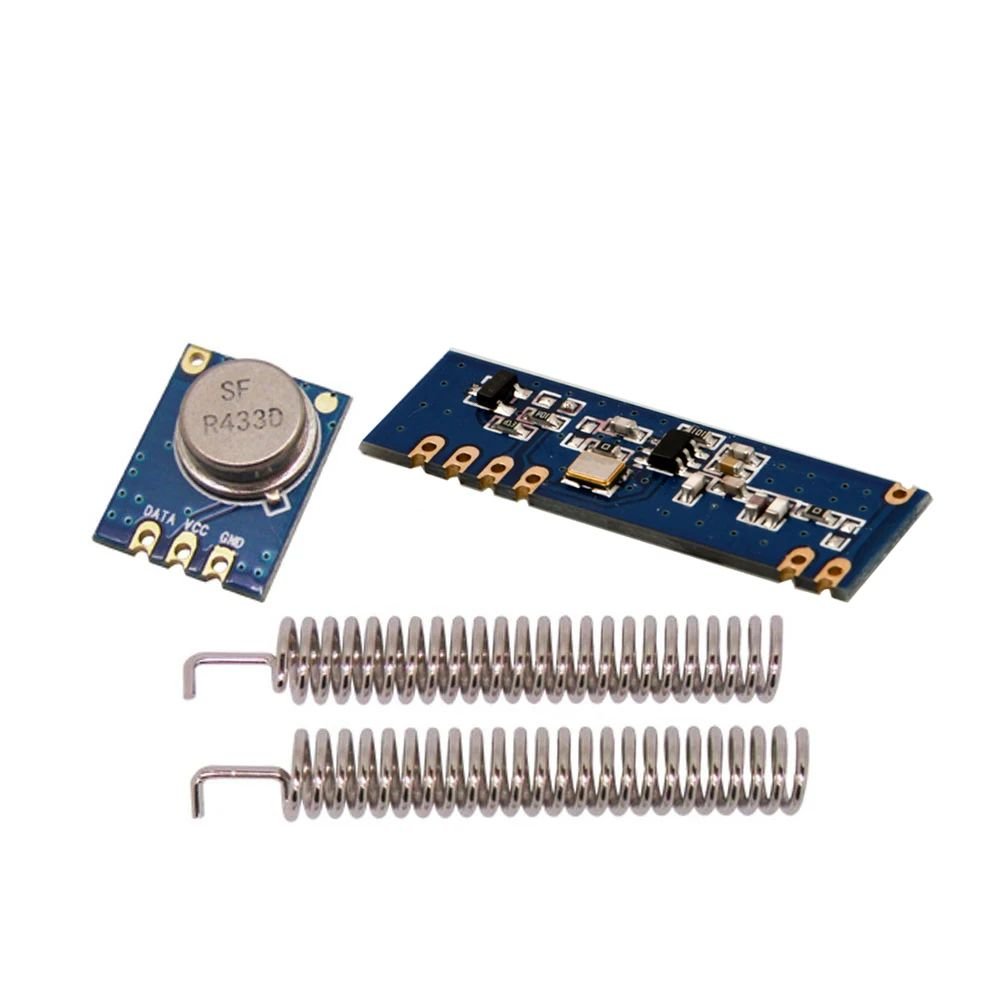

📶 Kit de modules sans fil 433 MHz STX882 (TX) + SRX882 (RX) + Antennes à ressort

🔧 Description Générale

Ce kit comprend un module émetteur STX882, un module récepteur SRX882, et deux antennes spirales pour une transmission sans fil à 433 MHz utilisant la modulation ASK/OOK. Il est idéal pour les projets de communication unidirectionnelle longue portée, avec microcontrôleurs comme Arduino, ESP32, ou STM32.

📐 Caractéristiques Techniques

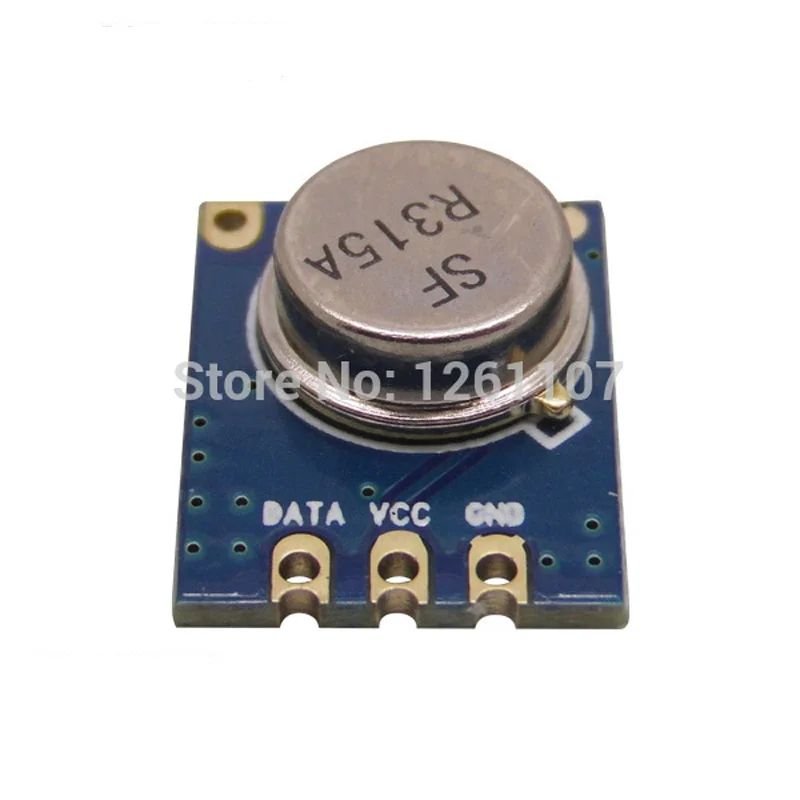

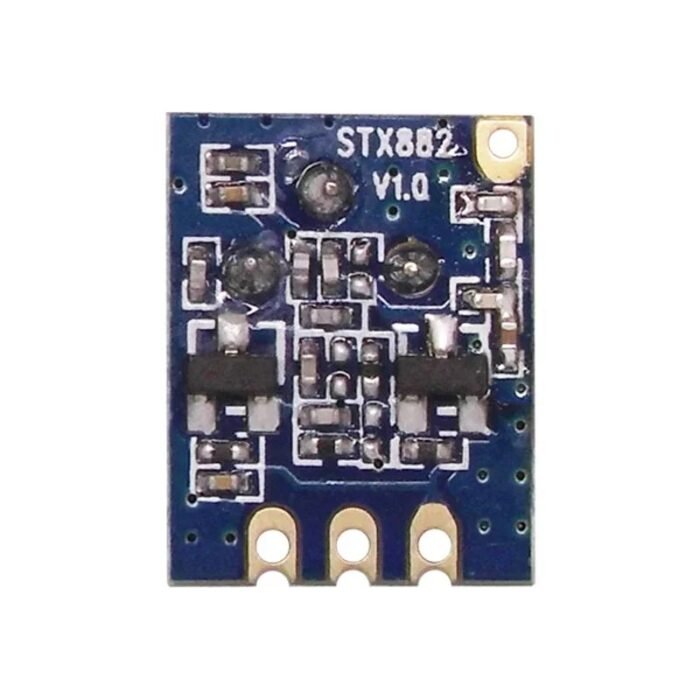

📤 STX882 — Émetteur

Spécification	Valeur
Fréquence	433 MHz
Tension de fonctionnement	3.5V – 5.5V
Courant en émission	~28 mA à 10 mW (max 20 dBm)
Modulation	ASK / OOK
Portée	Jusqu’à 100 m (ligne de vue)
Vitesse de transmission	Jusqu’à 10 Kbps
Interface	Entrée numérique (DATA IN)

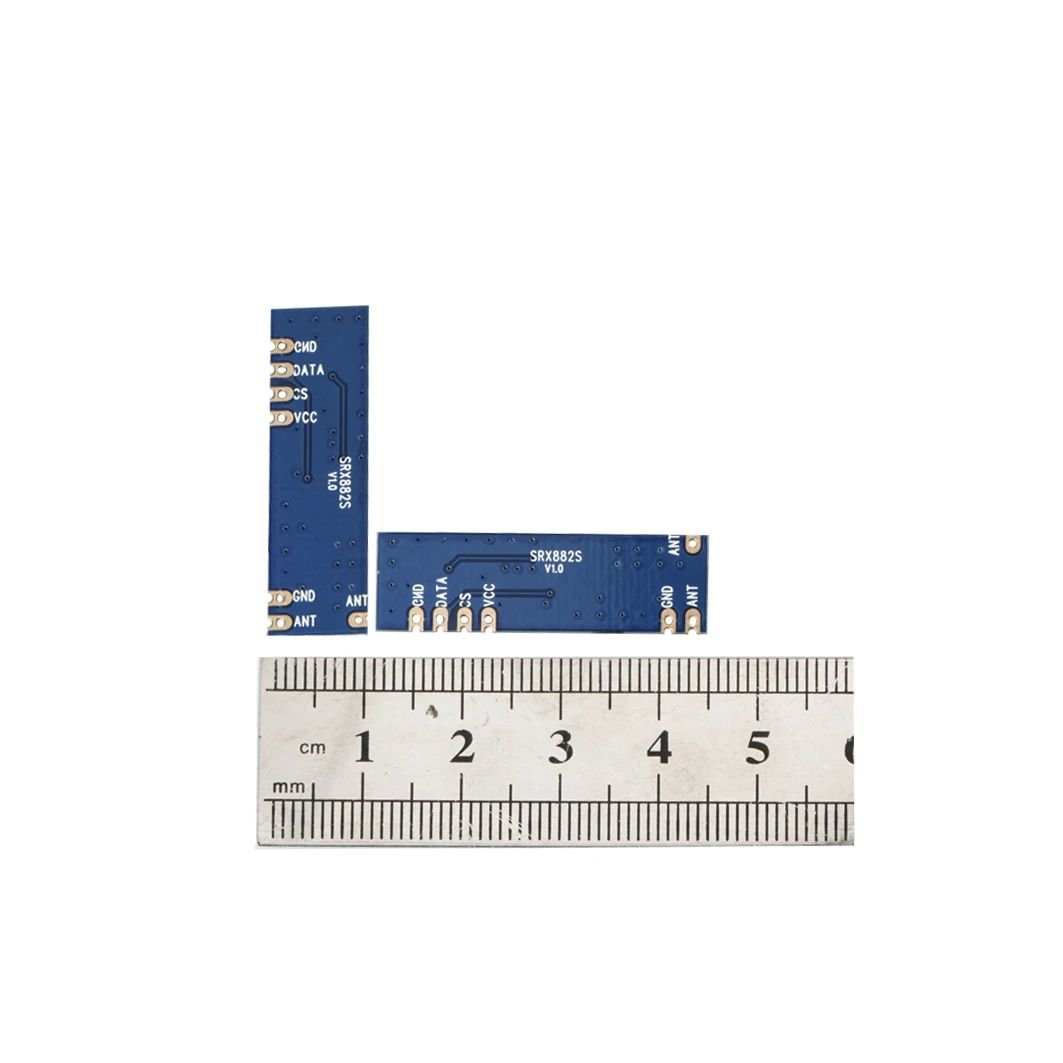

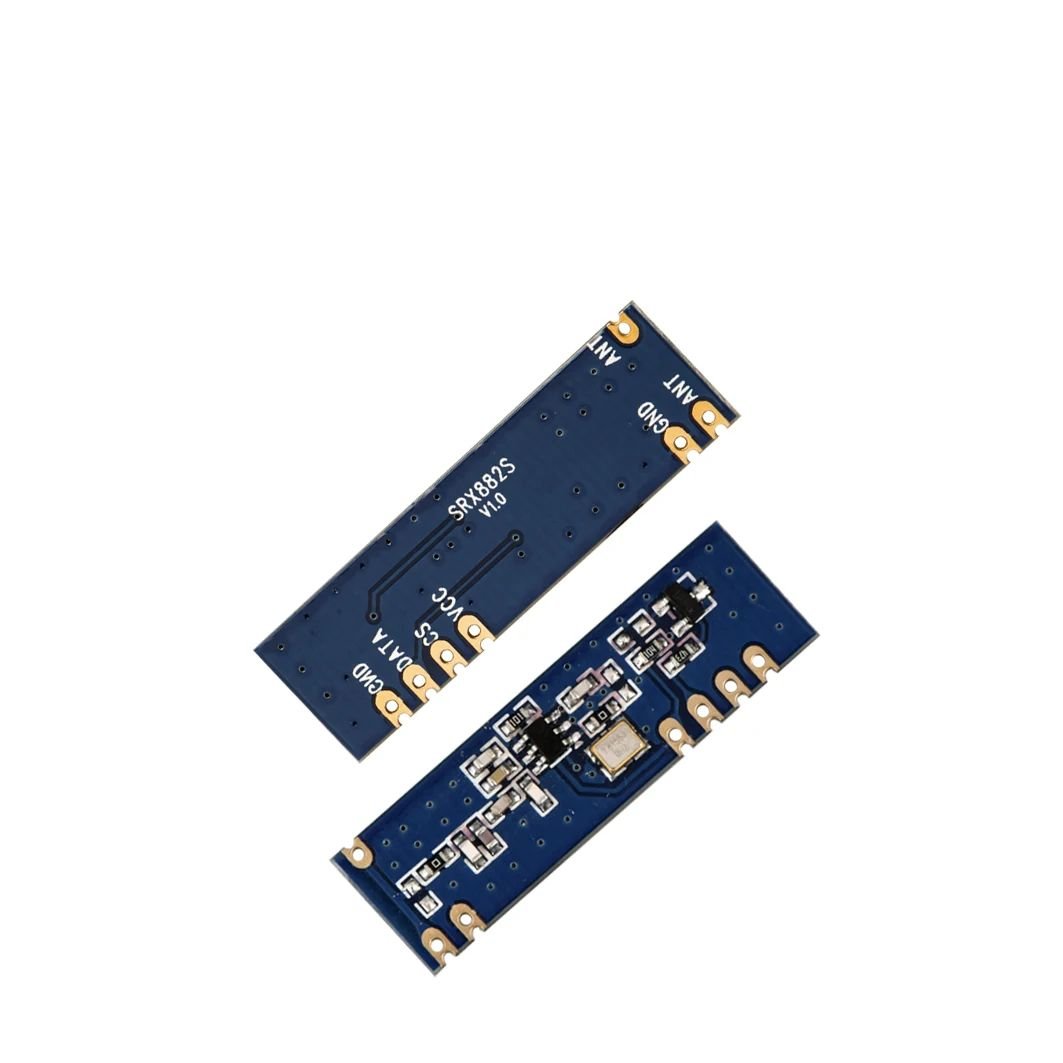

📥 SRX882 — Récepteur

Spécification	Valeur
Tension de fonctionnement	3.6V – 5.5V
Courant de réception	~3.5 mA
Sensibilité	-110 dBm
Modulation	ASK / OOK
Débit de données	Jusqu’à 10 Kbps
Interface	Sortie numérique (DATA OUT)

🌀 Antenne spirale

Fréquence : 433 MHz
Type : antenne à ressort en cuivre (à souder)
Permet d’améliorer la portée jusqu’à 100 m en champ libre

🧠 Applications Typiques

Domaine	Usage
🏠 Domotique	Commandes à distance (relais, lumières, volets)
🚗 Télécommande	Portails, voitures RC, alarmes
📡 Transmission de capteurs	Température, humidité, détecteurs PIR
📶 IoT DIY	Projets sans fil simples à bas coût
🧰 Projets Arduino	Transmission de texte ou commande logique

🔍 Complément : Kit STX882 + SRX882 – 433 MHz ASK/OOK

📦 Contenu du Kit

Composant	Détail
🟦 STX882	Émetteur 433 MHz compact (ASK/OOK)
🟩 SRX882	Récepteur 433 MHz haute sensibilité
🔁 Antennes spirales	x2 antennes en cuivre optimisées pour 433 MHz (soudables)

🚀 Conseils pour Améliorer la Portée

✅ Soudez l’antenne spirale proprement à la broche antenne
⬆️ Placez les modules en hauteur (évitez les obstacles)
⚡ Utilisez des câbles courts, bien isolés pour l’alimentation
🧱 Évitez les interférences : éloignez les sources de bruit (moteurs, relais)

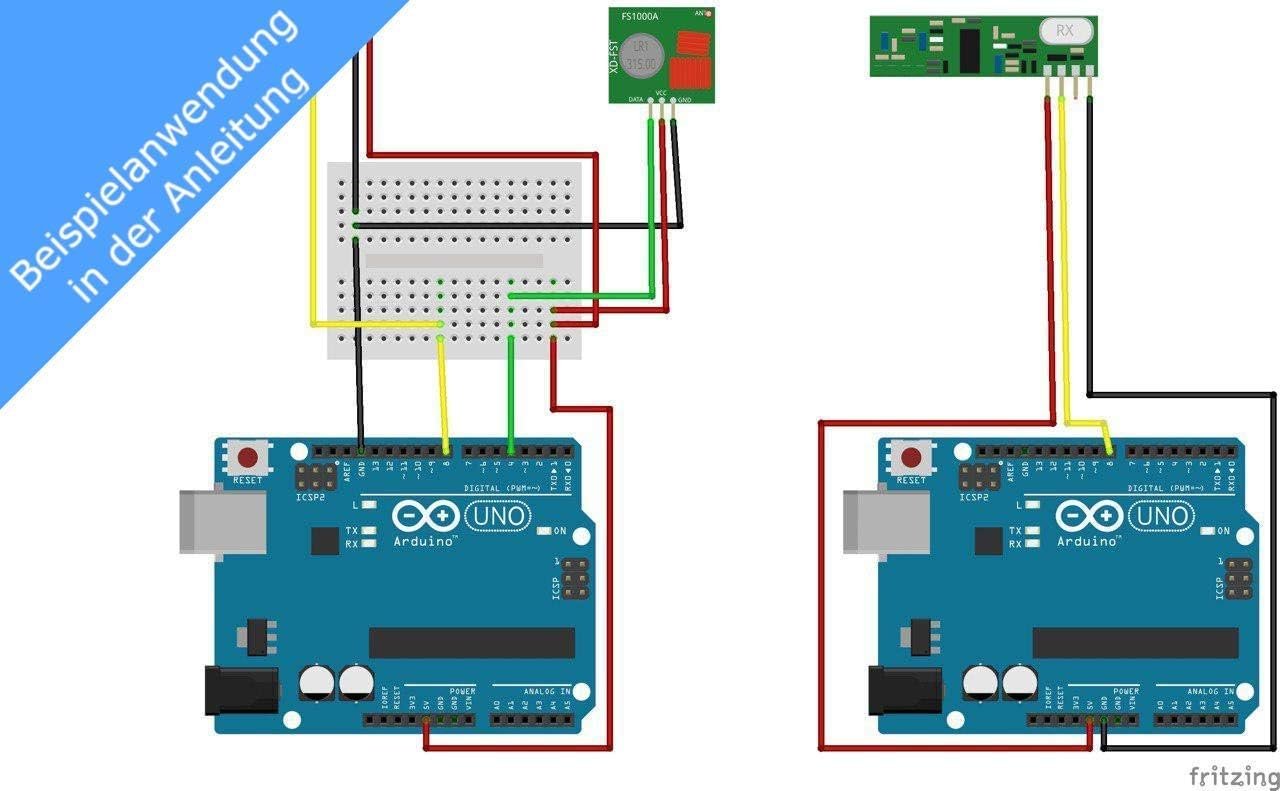

🔄 Exemples de Projets Arduino

Projet	Description
🔔 Bouton sans fil	Transmet une commande simple à distance (ex. allumer LED, sonnerie)
🌡️ Transmission capteur	Envoie température/humidité d’un DHT11 vers station Arduino
🚪 Détecteur d’ouverture	Capteur magnétique sur porte transmet signal à distance
🧠 Système RF multi-émetteurs	Plusieurs Arduino envoient des données vers un seul récepteur centralisé

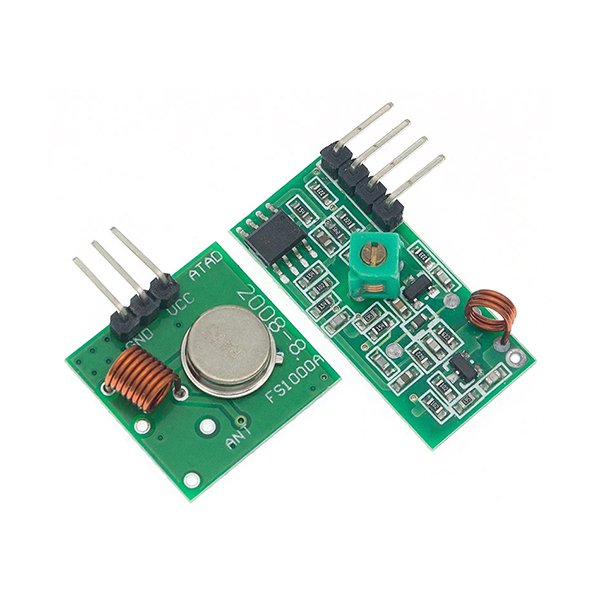

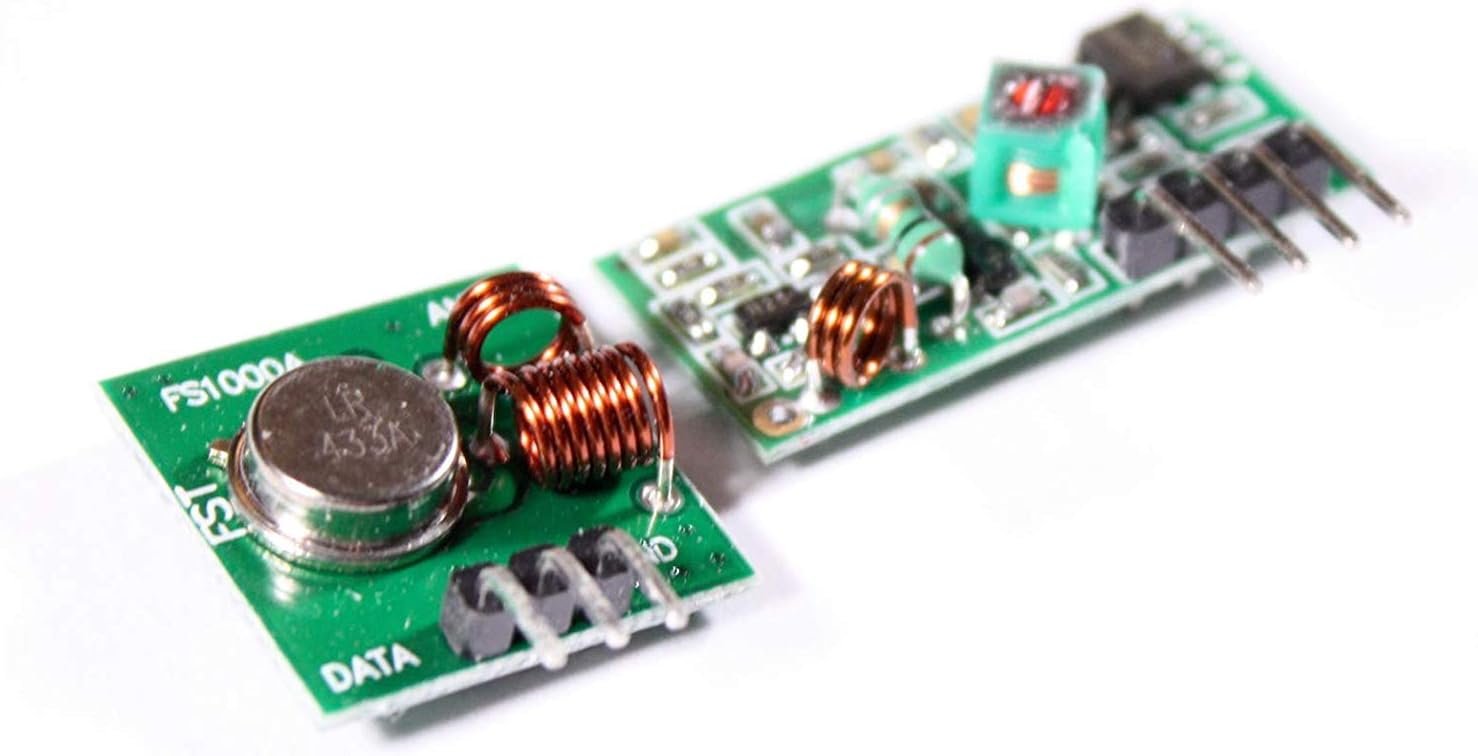

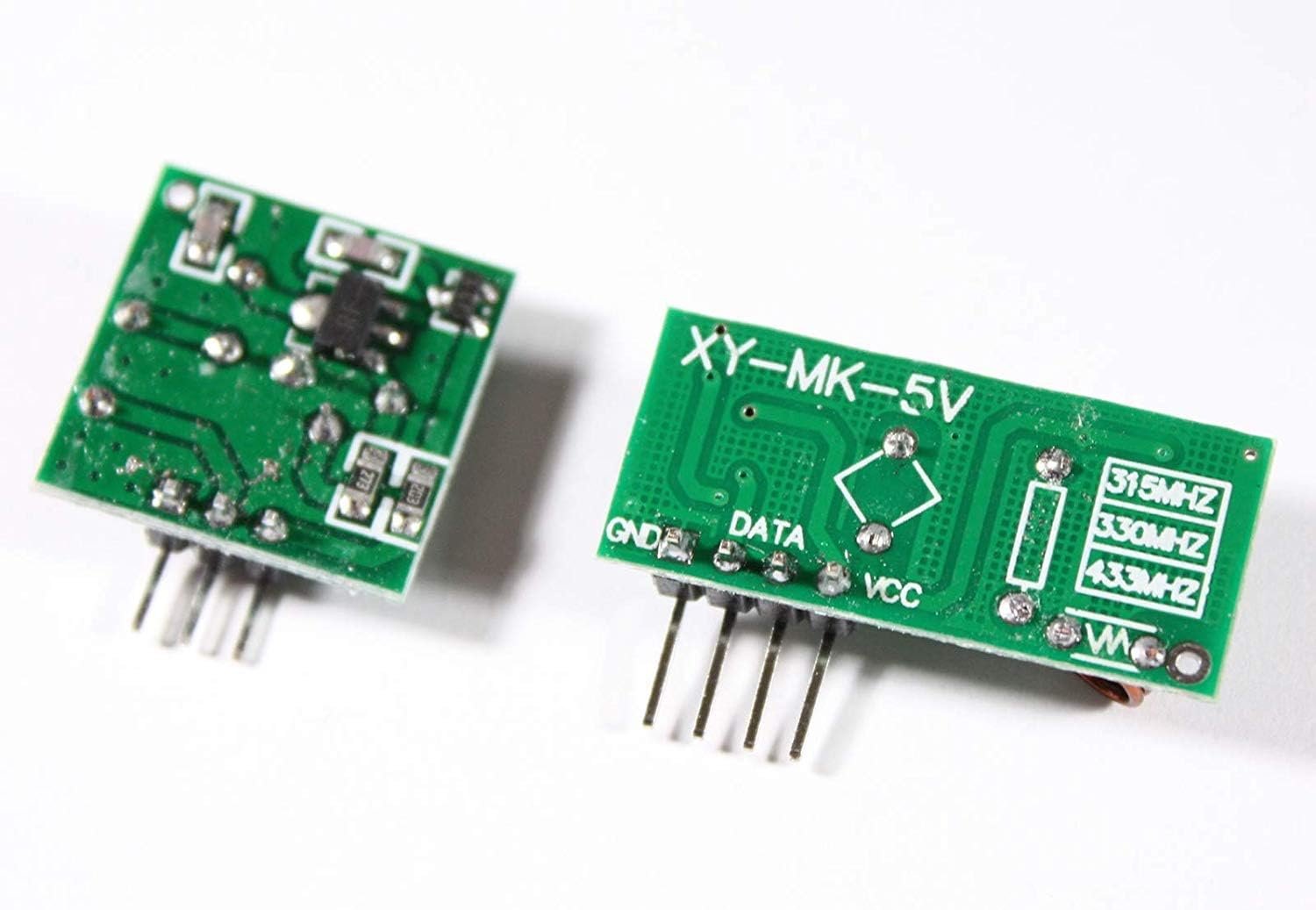

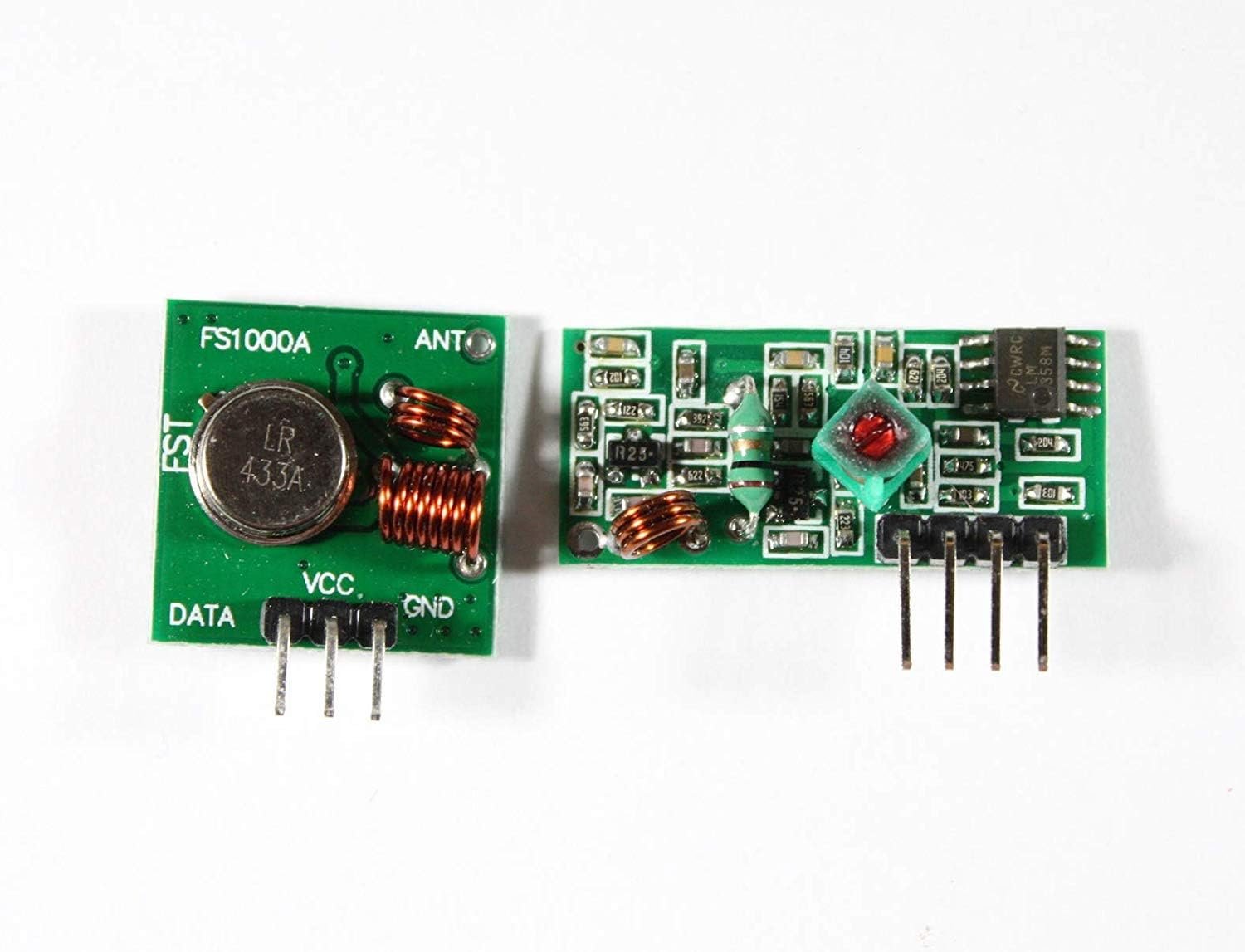

📡 Kit RF 433MHz – FS1000A (émetteur) + XY-MK-5V (récepteur)

Voici un récapitulatif détaillé du module que vous montrez sur l’image : il s’agit d’un Kit Émetteur / Récepteur RF 433MHz — très utilisé en électronique embarquée pour transmettre des données sans fil entre deux microcontrôleurs (comme Arduino).

🧾 Spécifications techniques

Caractéristique	Émetteur FS1000A	Récepteur XY-MK-5V
Fréquence	433 MHz	433 MHz
Alimentation	3.5–12V (idéal 5V)	5V (via régulateur AMS1117)
Courant	~10 mA	~5 mA
Distance de portée	Jusqu’à 100 m (champ libre)	Jusqu’à 100 m
Antenne	Fil de 17 cm (idéalement)	Fil de 17 cm
Modulation	ASK (Amplitude Shift Keying)	ASK
Débit maximum	10 Kbps	10 Kbps
Température	-10°C à +70°C	-10°C à +70°C

🔧 Applications possibles

🔒 Systèmes de sécurité (détection ouverture portes, alarmes)
📶 Télécommande RF (maison, éclairage, volets)
📡 Transmission de données capteurs (température, humidité…)
🤖 Robotique (communication entre robots ou télécommandes)
🏠 Domotique DIY (bouton sans fil, notifications)

🔍 Kit RF 433 MHz FS1000A + XY-MK-5V — Approfondissement

📐 Caractéristiques techniques détaillées

Spécification	FS1000A (Émetteur)	XY-MK-5V (Récepteur)
Fréquence de travail	433.92 MHz (fixe)	433.92 MHz
Alimentation	3.5 à 12 V (typique : 5V)	4.5 à 5.5 V
Consommation	~10 mA	~5 mA
Antenne	Fil cuivre 17.3 cm (λ/4)	Fil cuivre 17.3 cm
Débit maximal	10 Kbps	10 Kbps
Modulation	ASK (Amplitude Shift Keying)	ASK
Portée	50–100 m (champ libre)	50–100 m (champ libre)
Dimensions	env. 19mm × 19mm × 8mm (TX)	env. 30mm × 14mm × 7mm (RX)

🧪 Exemple d’applications réelles

Bouton d’alerte sans fil (panique)
- FS1000A sur bouton poussoir, envoie un code vers un Arduino RX pour activer buzzer/lumière.
Communication capteur – base
- Capteur DHT11 avec Arduino émetteur → info température/humidité à une station RX.
Ouverture à distance
- Arduino + FS1000A dans télécommande → RX dans Arduino qui active relais (porte, lumière).
Système d’identification RFID sans fil
- Un badge RFID détecté localement transmet son code vers station distante.

📦 Conseils d’utilisation

📡 Utilisez une antenne filaire de 17.3 cm (1/4 de la longueur d’onde à 433 MHz) pour améliorer la portée.
⚡ Évitez le bruit électrique (moteurs, alimentation non filtrée).
🧲 Éloignez des objets métalliques et zones fermées.
🔁 Utilisez des protocoles avec checksum (comme VirtualWire) pour fiabiliser la transmission.
