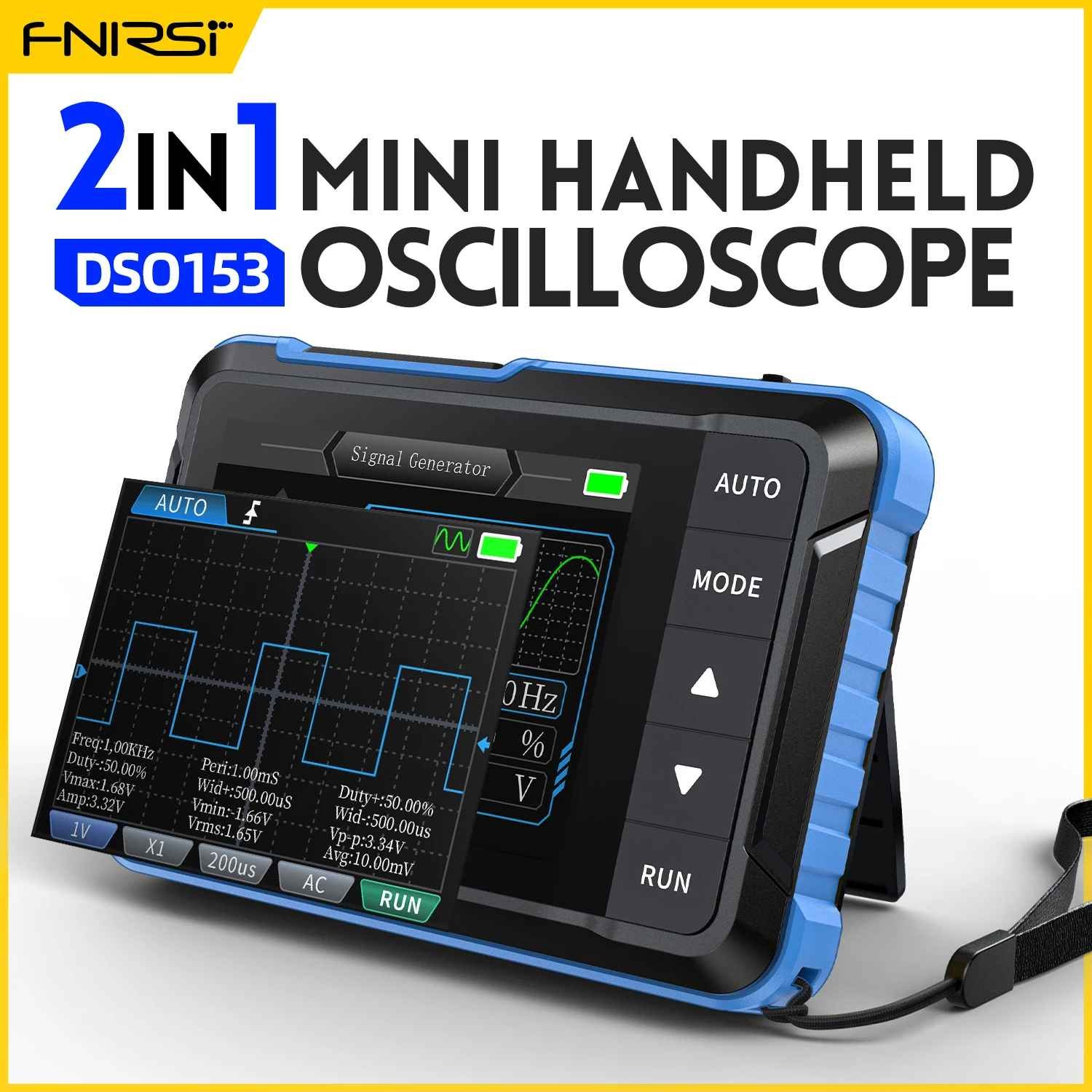

Name: FNIRSI DSO153 – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux
SKU: 36164
Availability: InStock

FNIRSI DSO153 – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux

د.ج 12500

📌 EMPLACEMENT : VT3/VT8

2 en stock

Le FNIRSI DSO153 est un oscilloscope numérique portable 2-en-1, combinant les fonctions d’un oscilloscope et d’un générateur de signaux. Il est particulièrement adapté aux amateurs d’électronique, aux techniciens en maintenance et aux étudiants.

🎛️ FNIRSI DSO153 – Oscilloscope Numérique Portable avec Générateur de Signal 🎛️

🟥 Monocanal | 🟨 1 MHz de bande passante | 🟩 Générateur de signaux intégré | 🔋 Rechargeable via USB-C

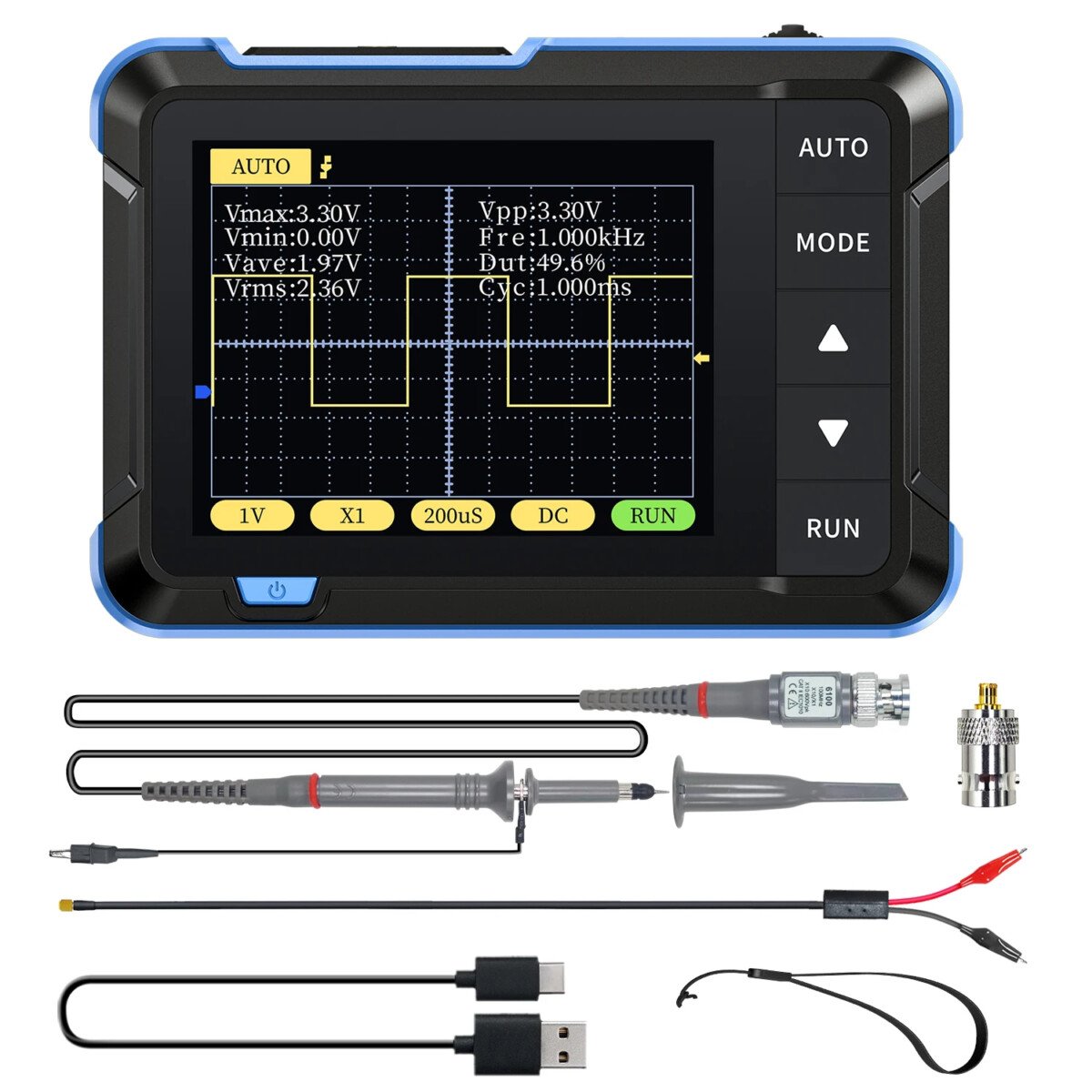

📦 CONTENU DU KIT

📦 Éléments fournis	✅ Inclus ?
Oscilloscope DSO153	✅ Oui
Câble USB-C	✅ Oui
Sonde de test (x1)	✅ Oui
Manuel (EN/CH)	✅ Oui
Boîtier de protection	❌ Non

🧰 CARACTÉRISTIQUES TECHNIQUES

🧪 Spécification	📐 Détail technique
📡 Nombre de canaux	🟥 1 (monocanal)
⚡ Bande passante	🟨 1 MHz
📈 Échantillonnage	🟩 5 Méga-échantillons/seconde (MSa/s)
🎚️ Sensibilité verticale	🟦 De 10 mV/div à 20 V/div
🕒 Base de temps	🟪 De 500 ns/div à 20 s/div
⚠️ Tension max entrée	🔴 ±40 V en x1, ±400 V en x10
📺 Écran	🟫 LCD couleur 2,8″ (320×240 pixels)
🎯 Modes de déclenchement	🟩 Auto, Normal, Single
🧠 Profondeur mémoire	🟨 256 Ko
🔋 Batterie intégrée	🟢 1000 mAh Lithium, rechargeable (USB-C)
📏 Dimensions	🟥 99 × 68,3 × 19,5 mm
⚖️ Poids	🟦 Environ 100 g

🎼 GÉNÉRATEUR DE SIGNAL INTÉGRÉ

Forme d’onde	Fréquence max	Amplitude typique
🔵 Sinusoïdale	Jusqu’à 10 kHz	0,1 V à 3,3 V
🟧 Carrée	Jusqu’à 10 kHz	0,1 V à 3,3 V
🔺 Triangle / Rampe	Jusqu’à 10 kHz	0,1 V à 3,3 V
⚪ Autres formes	14 types au total (dents de scie, impulsion, bruit, etc.)

✅ POINTS FORTS

🟢 Très compact – tient dans la main, idéal pour le terrain
🟡 Interface intuitive – boutons physiques avec icônes lisibles
🔴 Bon pour débutants – idéal pour Arduino, ESP32, tests rapides
🟣 Alimentation USB-C – charge rapide et universelle
🟦 Affichage couleur clair – lecture facile même en environnement lumineux

⚠️ LIMITES À CONNAÎTRE

❌ Pas de second canal – uniquement monocanal
❌ Bande passante faible (1 MHz) – insuffisant pour signaux haute fréquence
❌ Pas de fonction de stockage USB – pas de sauvegarde externe possible

🎯 APPLICATIONS CONSEILLÉES

🔌 Test de circuits basse fréquence
🧠 Apprentissage des bases de l’oscilloscope
⚙️ Dépannage de cartes électroniques simples
📟 Microcontrôleurs, PWM, signal audio lent
🚗 Signaux automobiles basiques (vitesse lente)
