Name: Fusible Réarmable PPTC – Séries RUEF &amp; RXEF
SKU: 42843
Availability: InStock

Fusible Réarmable PPTC – Séries RUEF & RXEF

د.ج 50

UGS : ND Catégorie : Non classé

Les fusibles PPTC (Polymeric Positive Temperature Coefficient), également appelés fusibles réarmables, sont des dispositifs de protection thermique et de surintensité. Lorsqu’un courant excessif circule, la résistance du composant augmente fortement, limitant le courant à un niveau sûr. Une fois le défaut disparu et le circuit refroidi, le fusible revient automatiquement à son état initial.

Les séries RUEF et RXEF sont deux des séries les plus populaires, largement utilisées dans les alims, moteurs, batteries, USB, etc.

🔍 Principe de fonctionnement PPTC

État	Résistance	Courant
🔵 Normal (froid)	Basse (mΩ)	Courant nominal passe
🔴 Surcharge ou court-circuit	Haute (kΩ)	Courant limité fortement
❄️ Refroidissement	Revient à basse résistance – réarmement automatique

📊 Caractéristiques techniques générales

Paramètre	Valeur typique
Technologie	PPTC (polymère à effet thermique positif)
Tension max	6V, 16V, 30V, 60V, 72V selon modèle
Courant de maintien (I<sub>hold</sub>)	50 mA à 9A (selon référence)
Courant de déclenchement (I<sub>trip</sub>)	≈1.5x à 3x le courant de maintien
Temps de réponse	Quelques millisecondes à quelques secondes
Réarmement	Automatique après refroidissement
Nombre de cycles	> 1000 cycles
Température de service	-40°C à +85°C / +125°C

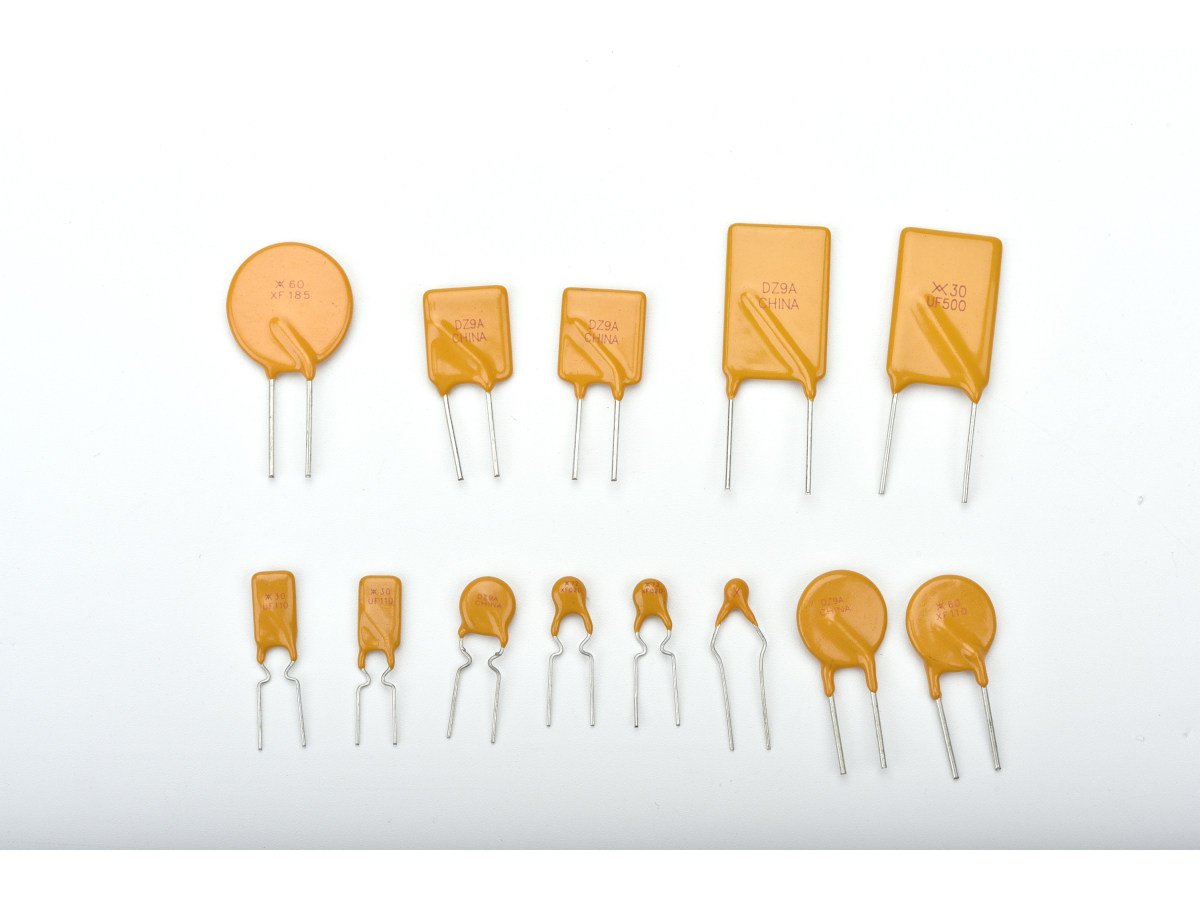

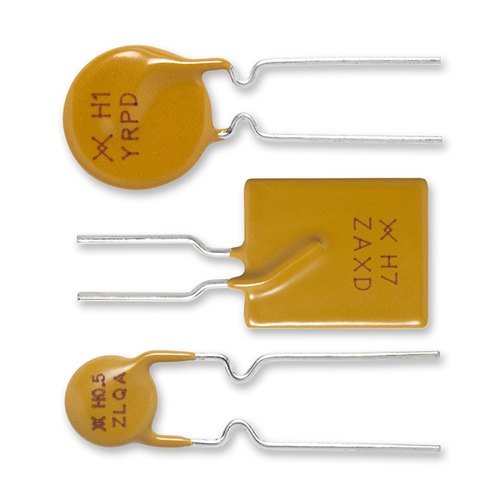

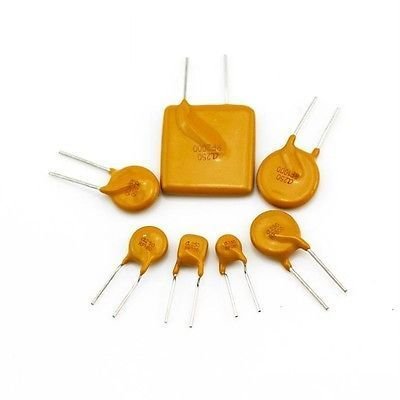

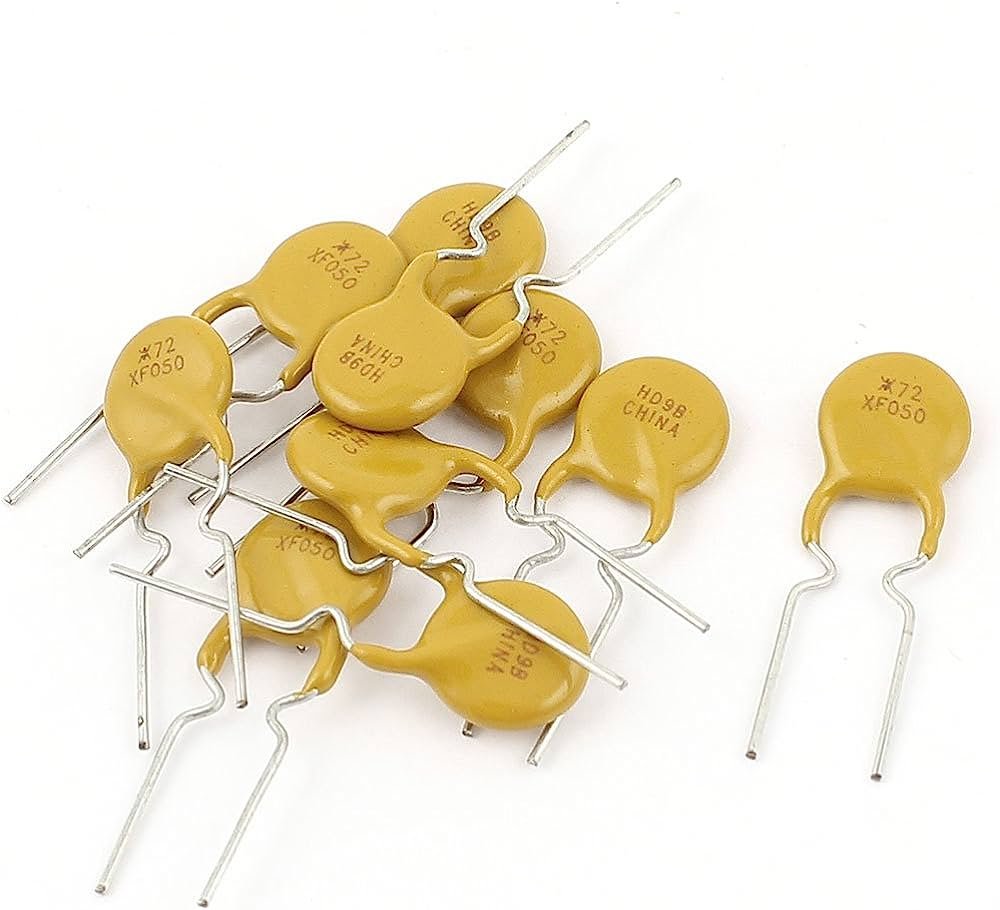

Type de boîtier	Radial (2 broches) ou SMD
Marques connues	Littelfuse, Bourns, TE Connectivity

📚 Exemples de références courantes

Série	Référence	I<sub>hold</sub>	I<sub>trip</sub>	Tension max	Type
RXEF	RXEF050	0.5 A	1.0 A	72 V	Radial
RXEF	RXEF185	1.85 A	3.7 A	60 V	Radial
RXEF	RXEF300	3.0 A	5.1 A	30 V	Radial
RUEF	RUEF250	2.5 A	4.5 A	30 V	Radial
RUEF	RUEF600	6.0 A	10.2 A	16 V	Radial

🔎 I<sub>hold</sub> = courant maximal supporté sans déclenchement
🔎 I<sub>trip</sub> = courant à partir duquel le fusible entre en état haute résistance

✅ Avantages

🔁 Réarmement automatique → pas besoin de remplacement
🔥 Protection contre surchauffes et surcharges instantanées
🔌 Très utilisé en basse tension (5V, 12V, 24V, 48V)
💾 Format compact, idéal pour circuits imprimés
🧯 Prévention des incendies / dommages matériels

📐 Applications typiques

Domaine	Exemple d’utilisation
🔋 Électronique grand public	Port USB, hubs, circuits de charge
🛡️ Cartes d’alimentation	Protection contre les surtensions
📦 Systèmes embarqués	Protection de circuits logiques
🔧 Batteries lithium-ion	Protection individuelle des cellules
💻 Informatique	Protection lignes données et bus
🎛️ Appareils industriels	Capteurs, relais, entrées/sorties I/O

📌 Note de câblage

🔸 Les fusibles PPTC doivent être placés en série avec la ligne à protéger (comme un fusible classique).

MODEL

Carré

Rond

TENTION

30V

72V

COURANT

0.15A

0.17A

0.1A

0.25A

0.2A

0.3A

0.4A

0.5A

0.75A

0.9A

1.1A

1.35A

1.6A

1.85A

2.5A

50mA
