MCP3424 convertisseur analogique-numérique (ADC) – 4 canaux
د.ج 1800
📌 EMPLACEMENT : SS13
2 en stock
Le MCP3424 est un convertisseur analogique-numérique (ADC) de haute précision 18 bits, disposant de 4 canaux différentiel ou simple. Il communique via une interface I2C compatible avec Arduino, Raspberry Pi, ESP32, STM32, etc.
Il intègre un amplificateur programmable (PGA) jusqu’à 8x, ce qui permet d’ajuster dynamiquement la plage d’entrée pour mesurer avec précision de très faibles signaux analogiques.
⚙️ Caractéristiques Techniques :
| Paramètre | Valeur / Détail |
|---|---|
| Circuit intégré | MCP3424 – ADC 18 bits avec interface I2C |
| Nombre de canaux | 4 canaux (entrée simple) ou 2 canaux (différentielle) |
| Résolution ADC | 12, 14, 16 ou 18 bits (programmable) |
| Plage d’entrée | ±2.048V max (avant amplification) |
| Amplificateur PGA | Gain programmable : x1, x2, x4, x8 |
| Vitesse d’échantillonnage | Jusqu’à 240 SPS (à 12 bits), 3.75 SPS (à 18 bits) |
| Interface de communication | I2C (adresse configurable par pontage A0/A1) |
| Tension d’alimentation | 2.7V à 5.5V (compatible 3.3V et 5V) |
| Courant de consommation | ~135 µA en fonctionnement |
| Format du module | PCB compact avec borniers à vis pour chaque canal |

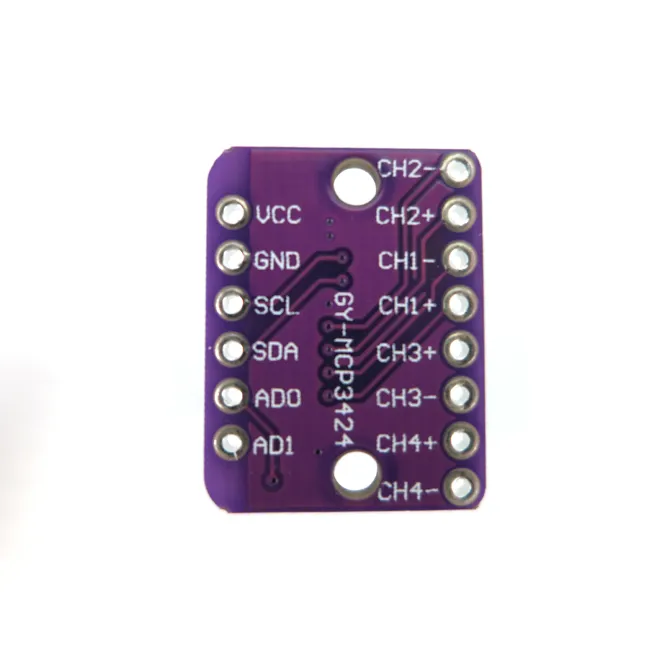

🧩 Brochage du module :
| Broche | Fonction |
|---|---|
| VCC | Alimentation 3.3V ou 5V |
| GND | Masse |
| SDA | Données I2C |
| SCL | Horloge I2C |
| CH1 à CH4 | Entrées analogiques (canaux ADC) |
🎛️ Certains modules disposent de jumpers pour configurer l’adresse I2C via les broches A0 et A1.
🔍 Modes de fonctionnement :
-
Single-shot : Conversion unique sur demande (faible consommation)
-
Continuous : Acquisition continue pour suivi en temps réel
-
Mode différentiel : Mesure de la différence de tension entre deux entrées (utile pour capteurs à pont, thermocouples, etc.)
✅ Avantages du MCP3424 :
| 🟢 Haute résolution 18 bits pour mesures précises
| 🟢 Interface I2C simple à intégrer
| 🟢 4 canaux configurables (simple ou différentiel)
| 🟢 Amplificateur PGA intégré pour faibles tensions
| 🟢 Large compatibilité microcontrôleurs
| 🟢 Faible consommation
📦 Applications typiques :
| Application | Exemple d’usage |
|---|---|
| 🔬 Instrumentation | Acquisition de capteurs analogiques faibles |
| 🌡️ Température/Pression | Capteurs analogiques, thermistances, ponts Wheatstone |
| 🔋 Surveillance batterie | Mesure tension d’accus ou cellules Li-ion |
| 🏭 Systèmes industriels | Surveillance de signaux analogiques industriels |
| 🧪 Projets scientifiques | Oscilloscopes DIY, data loggers haute résolution |
