Ce module convertisseur permet une communication série fiable entre un microcontrôleur UART TTL (3.3V ou 5V) et un bus RS485. Le RS485 est largement utilisé dans les systèmes industriels, automates, réseaux multipoints, et les applications IoT longue distance.

Le module fonctionne dans les deux sens :
✅ TTL vers RS485 (envoi de données vers le bus)
✅ RS485 vers TTL (réception depuis le bus)

📊 Caractéristiques Techniques

Paramètre	Valeur
Type de conversion	TTL UART ⟷ RS485
Modes supportés	Demi-duplex
Compatibilité tension	3.3V et 5V (via cavalier ou automatique)
Puce intégrée	MAX485, SP3485, SN75176 (selon modèle)
Vitesse transmission	Jusqu’à 2.5 Mbps
Distance communication	Jusqu’à 1200 m à 9600 bps
Nombre de nœuds RS485	Jusqu’à 32 modules
Protection	ESD ±15kV (selon puce)
Dimensions	~44 mm x 14 mm

✅ Avantages

🔁 Conversion bidirectionnelle TTL ↔ RS485
🧩 Compatible microcontrôleurs 3.3V et 5V
🛡️ Stabilité en environnement bruyant (industriel)
🔧 Simple d’utilisation – plug & play
📶 Longue portée de communication
🔀 Utilisable pour topologies maître-esclave ou multipoint

📌 Applications typiques

Domaines	Utilisations
Domotique	Capteurs et relais en RS485
Industrie	Automates, CNC, HMI
Systèmes embarqués	Arduino, ESP32, STM32, Raspberry Pi
Réseaux de capteurs	Capteurs longue distance
Éducation et prototypage	Projets de communication série

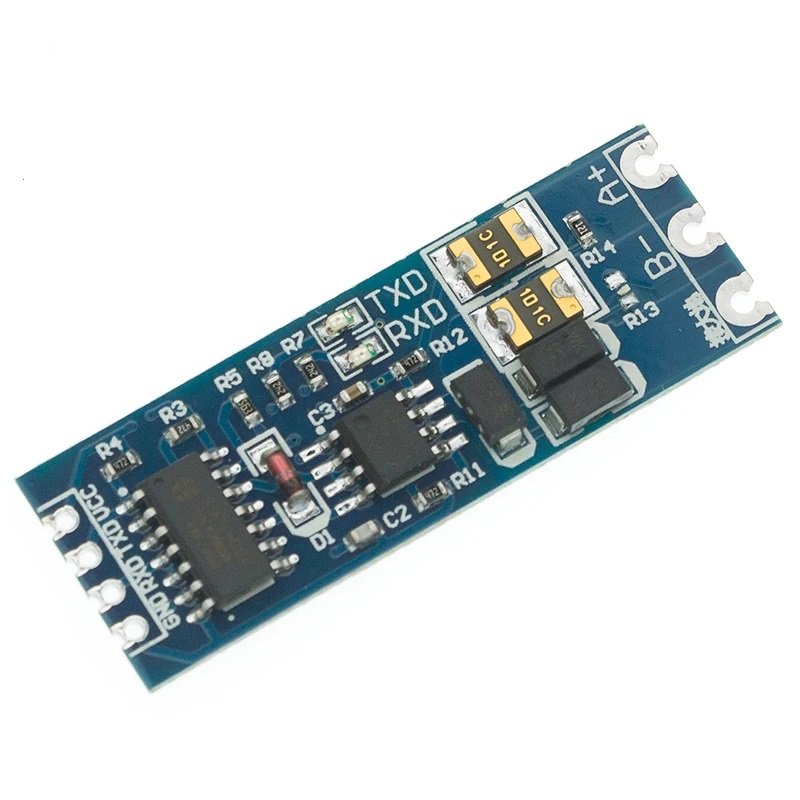

Convertisseur Bidirectionnel TTL ⇆ RS485 – Image 1

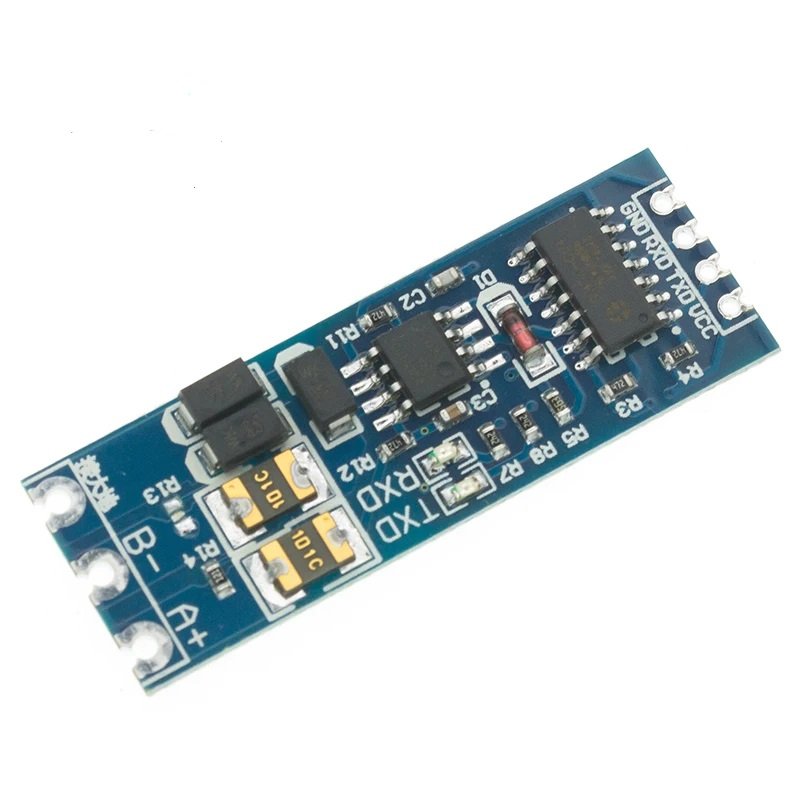

Convertisseur Bidirectionnel TTL ⇆ RS485 – Image 2

Click to enlarge

Convertisseur Bidirectionnel TTL ⇆ RS485

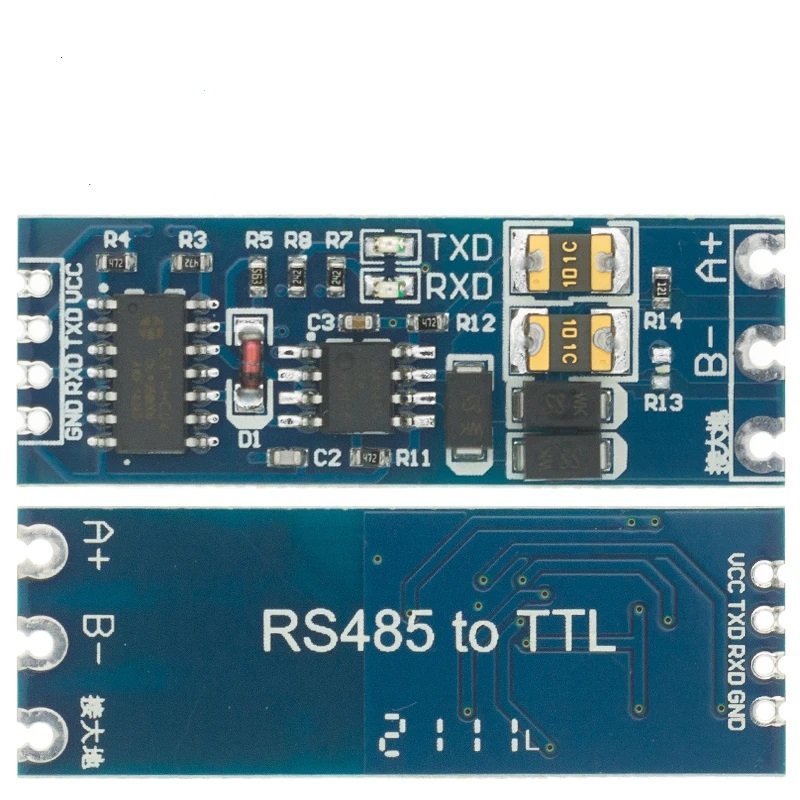

Convertisseur Bidirectionnel TTL ⇆ RS485 – Image 3

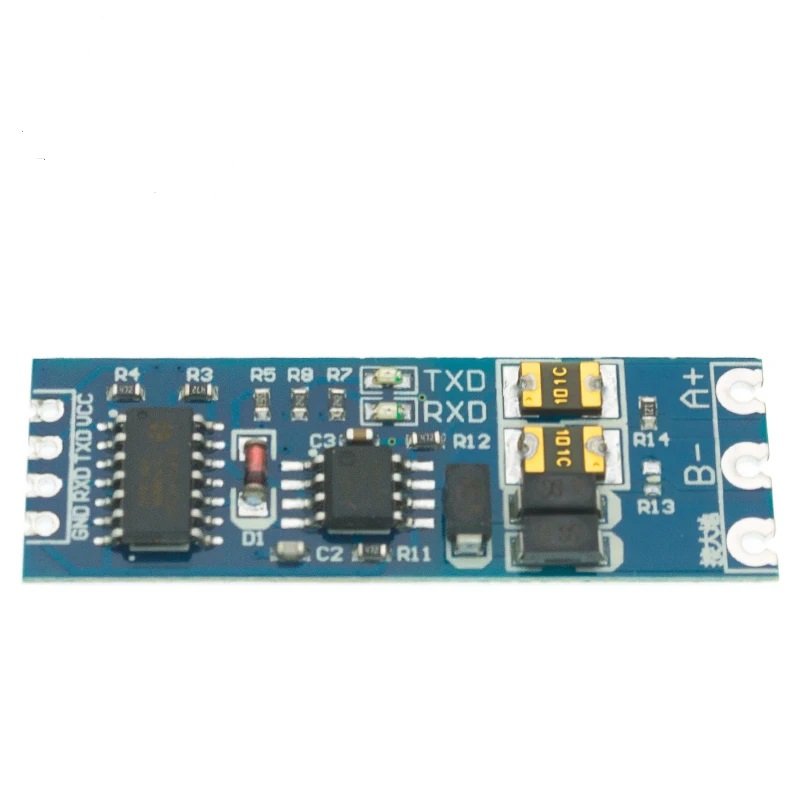

Convertisseur Bidirectionnel TTL ⇆ RS485 – Image 4

Convertisseur Bidirectionnel TTL ⇆ RS485

Name: Convertisseur Bidirectionnel TTL ⇆ RS485
SKU: 43745
Availability: InStock

د.ج 400

📌 EMPLACEMENT : JJ15

24 en stock

Add to compare

Add to wishlist

Catégorie : Communication

Description
Avis (0)

Description

Paramètre	Valeur
Type de conversion	TTL UART ⟷ RS485
Modes supportés	Demi-duplex
Compatibilité tension	3.3V et 5V (via cavalier ou automatique)
Puce intégrée	MAX485, SP3485, SN75176 (selon modèle)
Vitesse transmission	Jusqu’à 2.5 Mbps
Distance communication	Jusqu’à 1200 m à 9600 bps
Nombre de nœuds RS485	Jusqu’à 32 modules
Protection	ESD ±15kV (selon puce)
Dimensions	~44 mm x 14 mm

Domaines	Utilisations
Domotique	Capteurs et relais en RS485
Industrie	Automates, CNC, HMI
Systèmes embarqués	Arduino, ESP32, STM32, Raspberry Pi
Réseaux de capteurs	Capteurs longue distance
Éducation et prototypage	Projets de communication série
