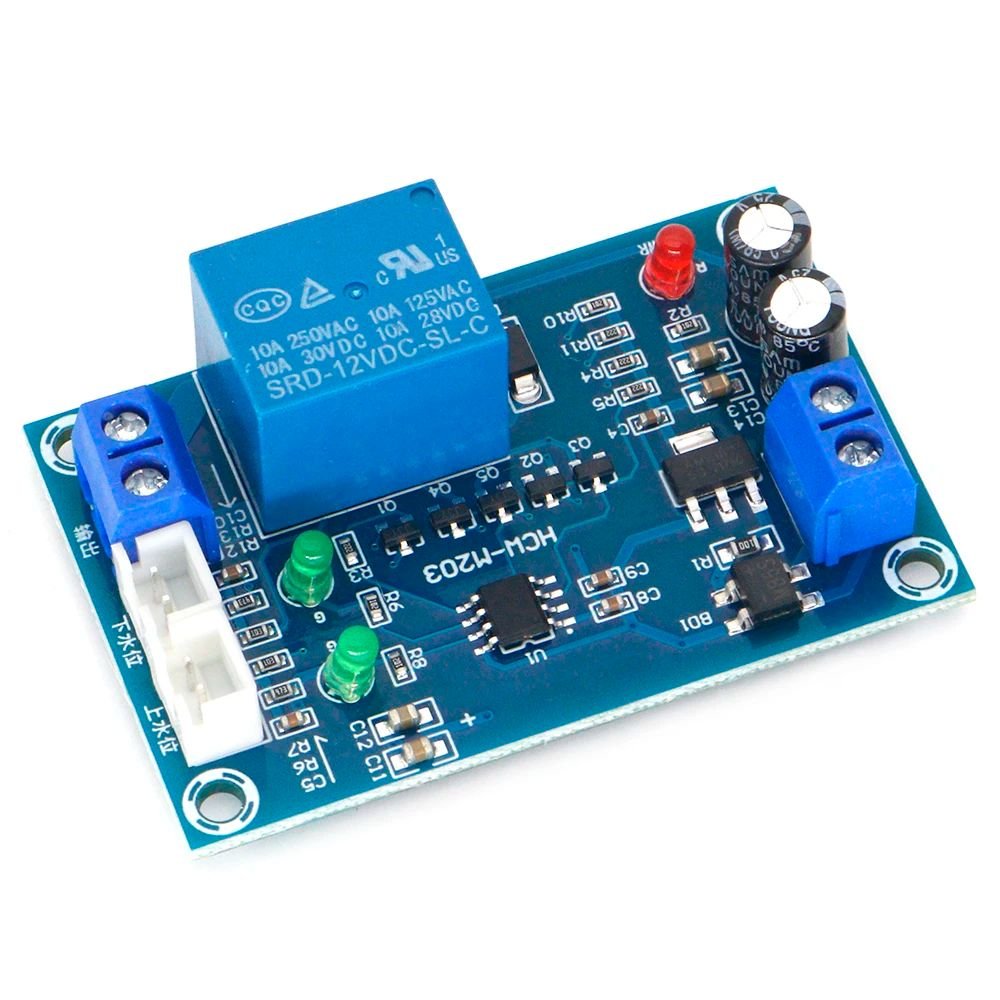

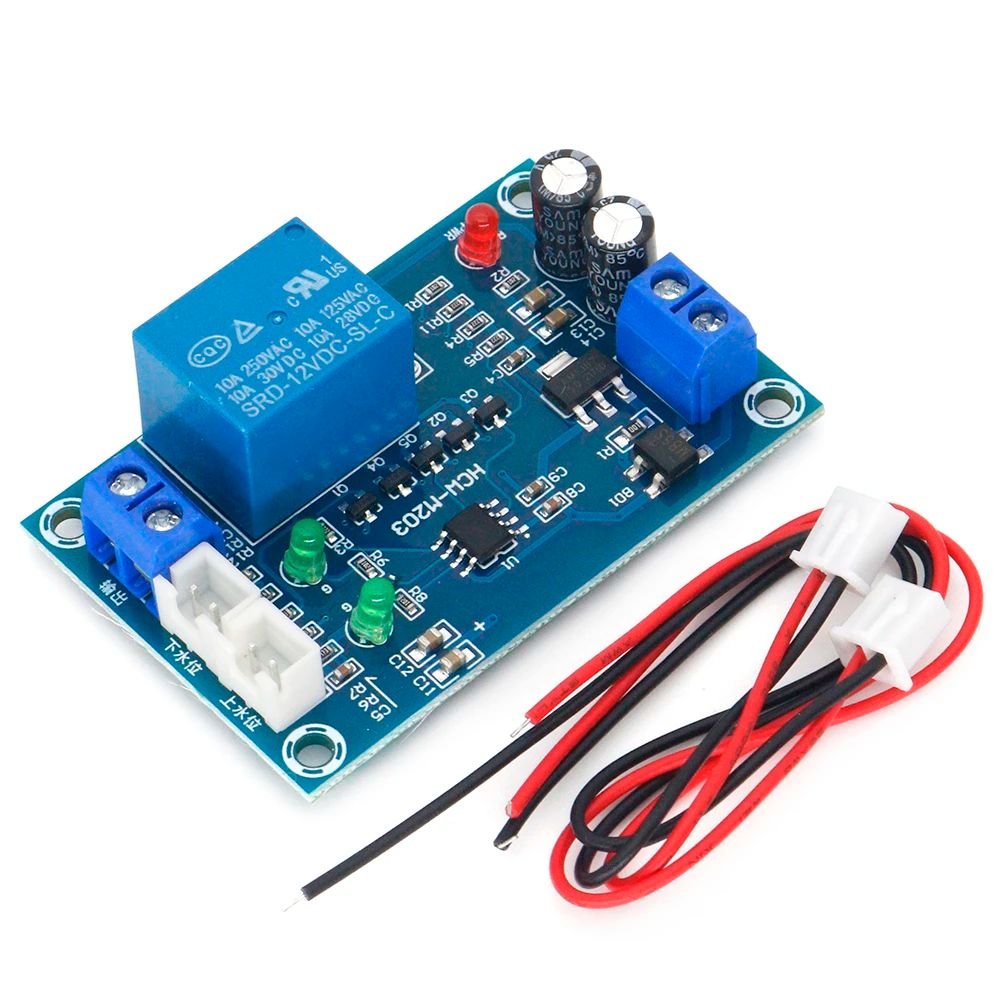

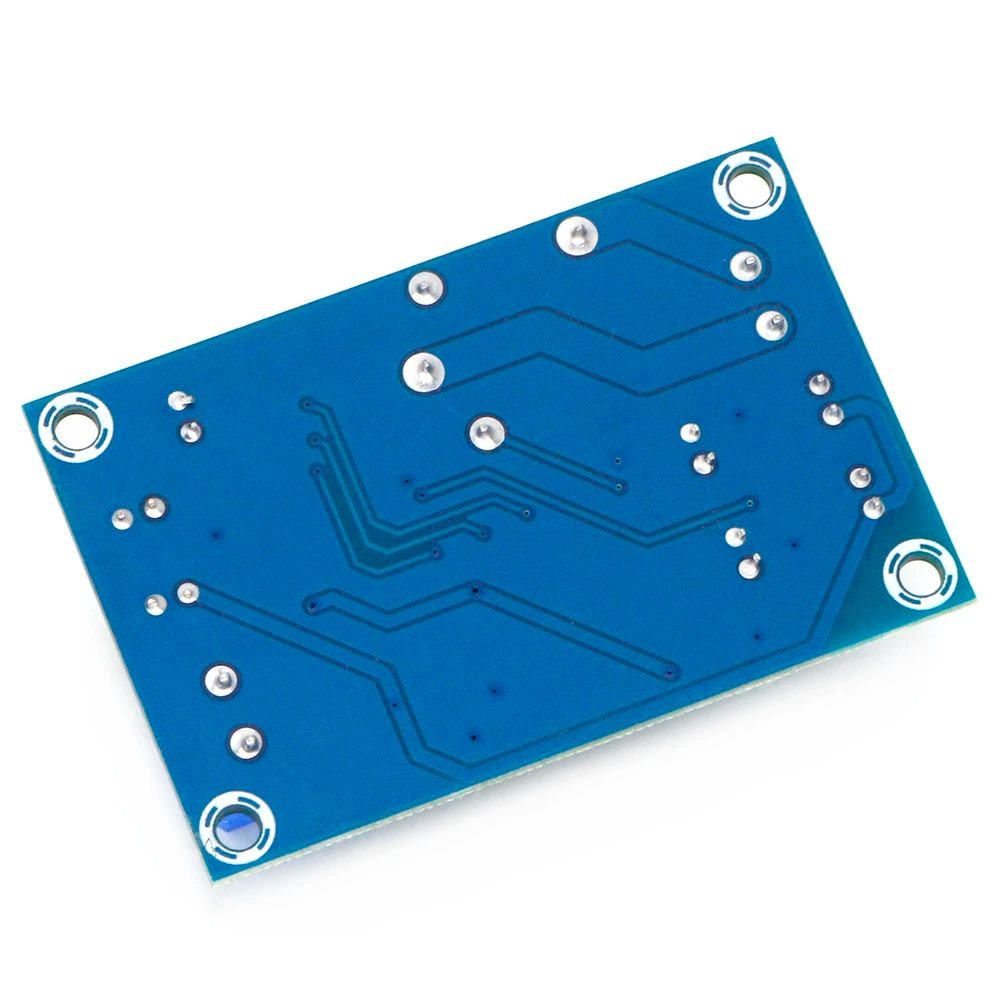

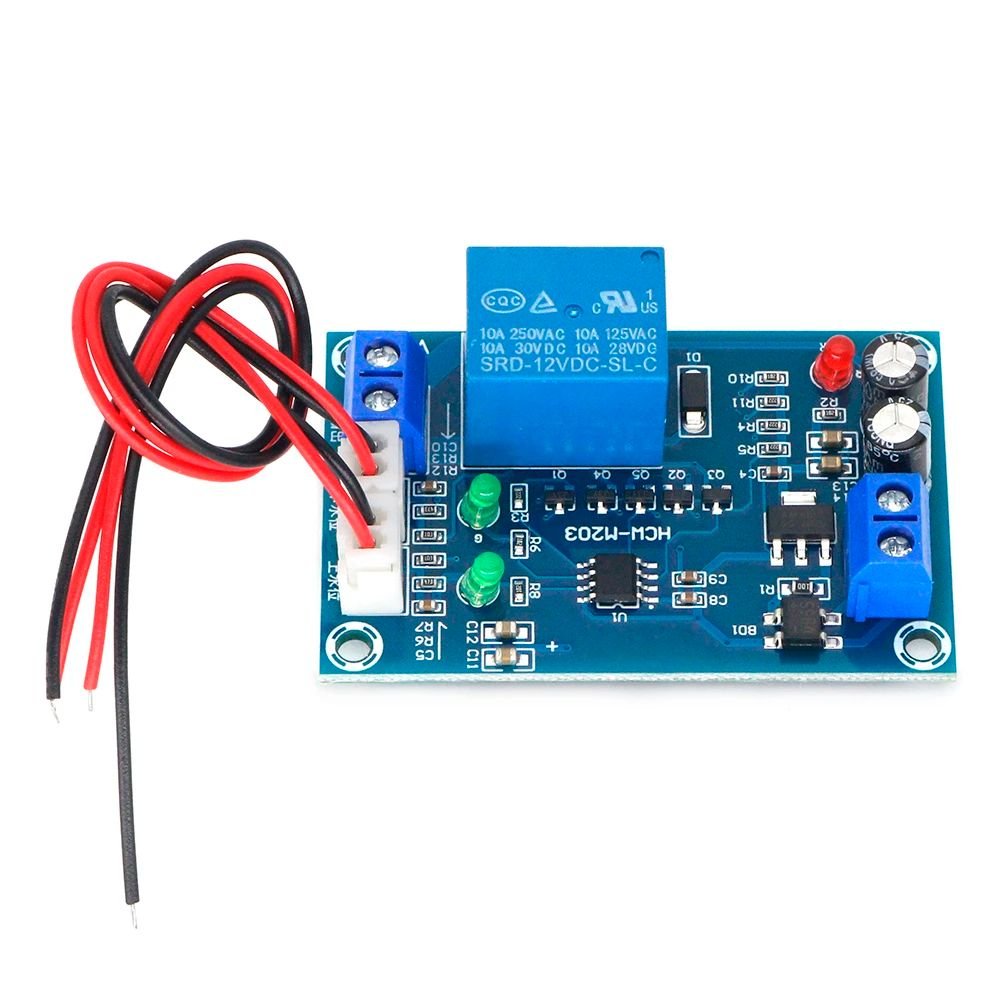

💧 Module XH-M203 – Contrôleur de Pompe de Niveau d’Eau Automatique

🔧 Description Générale

Le XH-M203 est un module électronique conçu pour automatiser le contrôle d’une pompe à eau selon le niveau détecté par deux sondes (ou fils conducteurs) placées dans un réservoir. Il permet d’activer automatiquement une pompe lorsque le niveau d’eau descend sous un seuil, et de l’éteindre lorsqu’il atteint un niveau haut.

📐 Caractéristiques Techniques – Module XH-M203

🔧 Paramètre	📊 Valeur / Détail	📘 Remarques
🔌 Tension d’alimentation	DC 12V	Alimentation standard via adaptateur ou batterie
⚡ Consommation de courant	< 100 mA	Très faible consommation

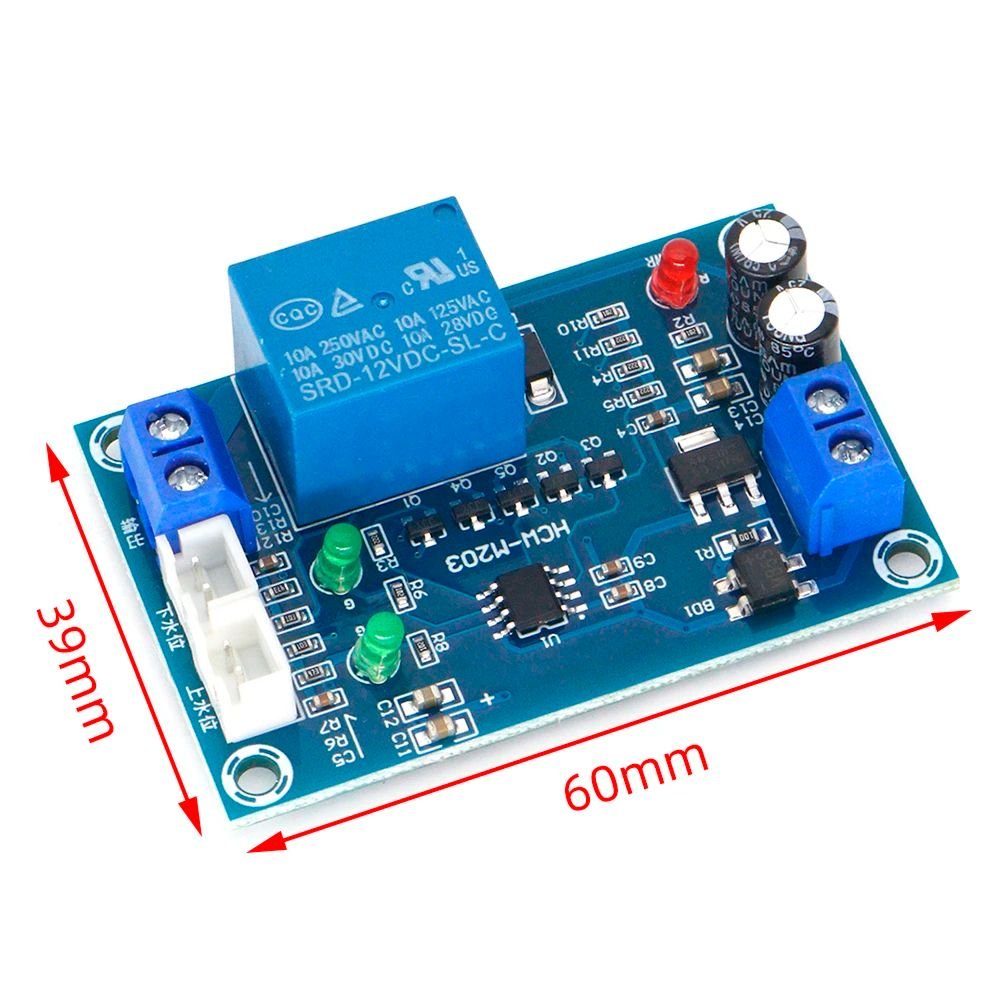

📏 Dimensions du module	Environ 66 mm x 39 mm	Compact, facile à intégrer dans un boîtier
📶 Type de sortie	Relais mécanique (NO/NC)	Supporte appareils AC jusqu’à 220V
💡 Charge maximale du relais	10A / 250V AC ou 10A / 30V DC	Peut contrôler une pompe ou une lampe
🌡️ Température de fonctionnement	-40°C à +85°C	Utilisable dans des environnements variés
🔄 Déclenchement automatique	Oui	Basé sur le niveau entre les 2 sondes
🧪 Détection par électrodes	Oui, avec deux sondes filaires (A et B)	A = niveau haut, B = niveau bas
🟢 LED d’état	1 verte (POWER), 1 rouge (RELAY)	Indicateurs visuels d’alimentation et de relais
🛠️ Fixation	4 trous de montage	Facile à visser dans un boîtier
⚙️ Utilisation typique	Contrôle de pompe d’eau automatique	Réservoirs, bacs, puits, aquariums

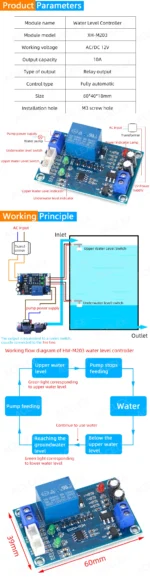

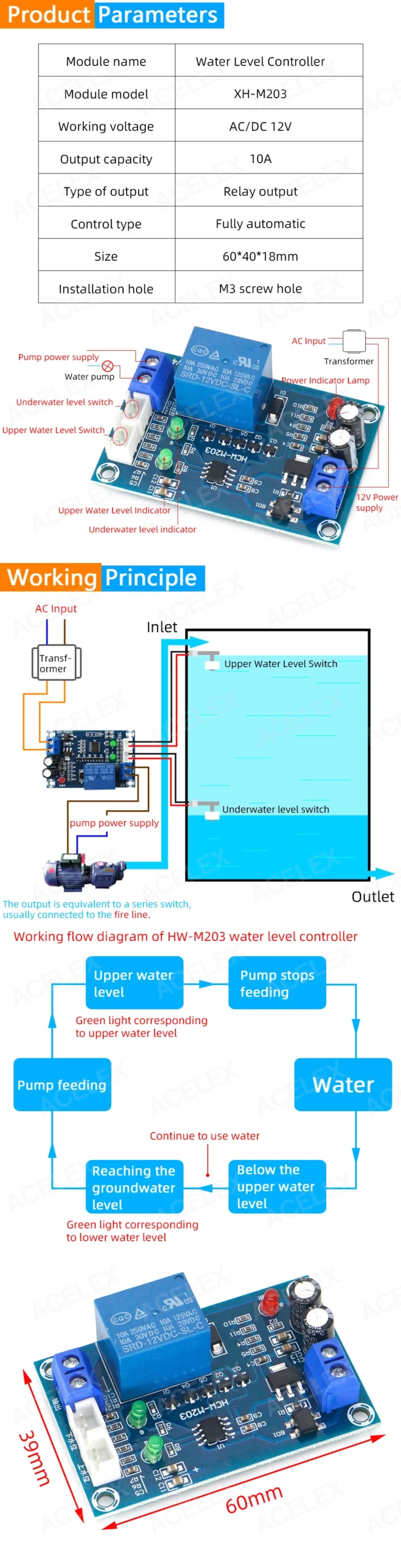

🛠️ Fonctionnement

Deux sondes sont plongées dans le réservoir :
- Une pour le niveau bas (niveau minimum)
- Une pour le niveau haut (niveau de coupure)
Si le niveau d’eau est inférieur à la sonde basse : la pompe est activée.
Si le niveau d’eau atteint la sonde haute : la pompe est arrêtée.

Le module agit comme interrupteur intelligent pour éviter le fonctionnement à sec de la pompe.

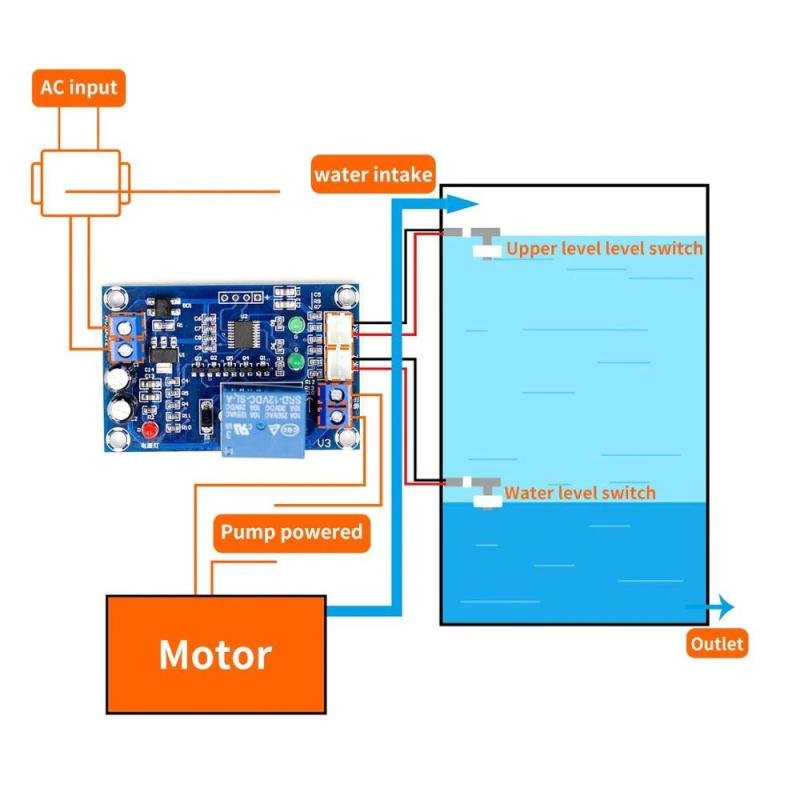

🔌 Branchement typique

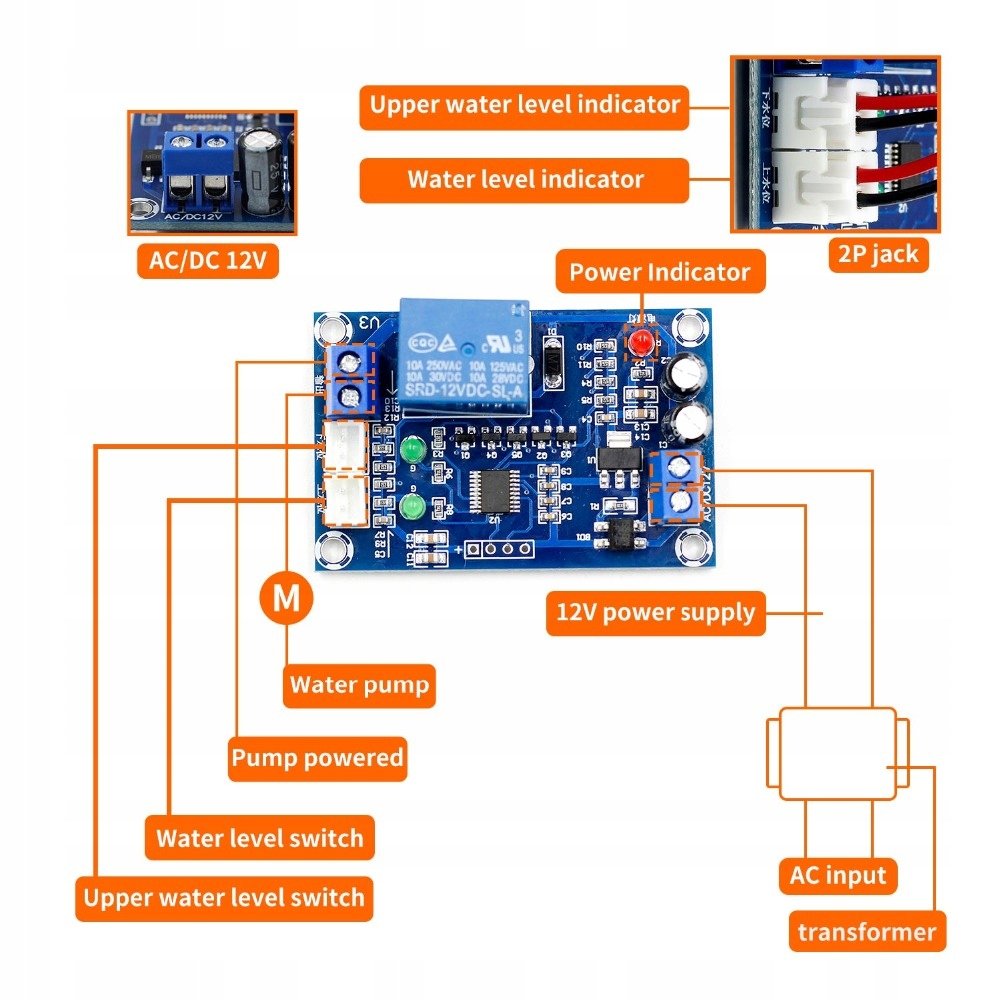

Broches sur le module	Description
VCC	+12V DC
GND	Masse
A et B	Entrée des sondes de niveau (fils métalliques dans l’eau)
COM, NO, NC (Relais)	Sortie vers la pompe (selon le mode choisi)

Connecter une pompe 220V via le relais (par exemple entre COM et NO).
Alimentation 12V pour le module.
Utiliser des fils en cuivre pour faire les sondes de niveau.

🔍 Fonctions Avancées du XH-M203

Fonction	Détail
Détection binaire	Deux niveaux : haut (arrêt) et bas (démarrage pompe)
Sortie relais NO/NC	Peut être utilisée pour allumer ou éteindre différents types d’appareils (pompe, électrovanne…)
Autonomie	Fonctionne sans microcontrôleur ni programmation
Anti-usure pompe	Réduit les cycles de marche/arrêt fréquents, prolongeant la durée de vie de la pompe
Vis de fixation	Présente sur la carte pour installation facile dans un boîtier ou sur panneau
Compatibilité Arduino	Bien que non nécessaire, peut être couplé à un Arduino pour indicateurs supplémentaires (LEDs, écran, alarmes)

🔋 Remarques sur l’alimentation

Tension recommandée : 12V DC stable (préférer une alimentation régulée)
Si vous alimentez la pompe via le relais :
- Bien vérifier que la charge n’excède pas 10A
- Prévoir un dissipateur thermique ou un contacteur externe pour pompes > 200W

💡 Conseils d’utilisation

Utilisez du fil cuivre rigide comme capteur, bien isolé jusqu’à l’extrémité.
Nettoyez régulièrement les sondes pour éviter l’oxydation ou le dépôt calcaire.
Ajoutez une diode de roue libre si vous utilisez une pompe DC inductive.
Placez le module dans un boîtier étanche si utilisé dans un environnement humide.

📌 Résumé du Module XH-M203 : Applications – Avantages – Conclusion

🧩 Aspect	💡 Détails
🔧 Applications	– Contrôle automatique de pompes dans des réservoirs d’eau
	– Systèmes de stockage d’eau domestiques et agricoles
	– Aquariums, fontaines, systèmes d’irrigation automatique
	– Bassins, puits, châteaux d’eau
	– Systèmes d’économie d’eau dans les bâtiments intelligents
✅ Avantages	– Installation facile et rapide
	– Utilise des sondes filaires simples (pas de capteur coûteux)
	– Fiable et silencieux grâce au relais mécanique
	– Faible consommation d’énergie
	– Indicateurs LED pour un diagnostic visuel immédiat
	– Compatible avec divers types de pompes AC ou DC
🧾 Conclusion	Le XH-M203 est un module économique, fiable et simple pour automatiser la gestion de niveau d’eau. Il convient parfaitement aux projets domestiques ou industriels légers, et permet de protéger les pompes contre la marche à sec tout en simplifiant l’entretien. Idéal pour l’automatisation de réservoirs sans programmation ni microcontrôleur.
