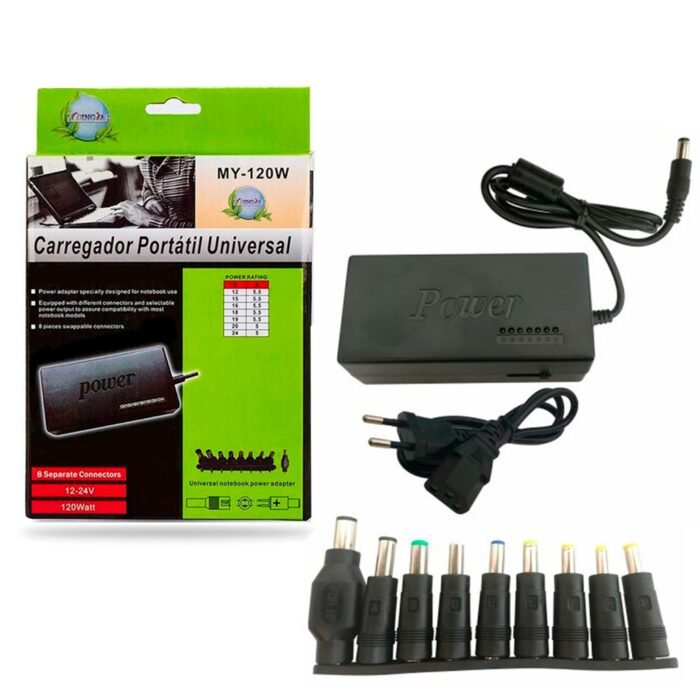

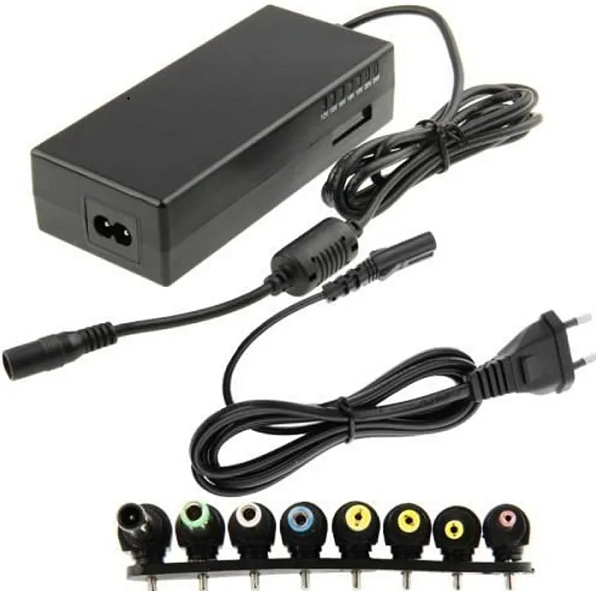

Chargeur Universel De 12V à 24V 120W avec 9 connecteurs
د.ج 1700
📌 EMPLACEMENT : CON2
9 en stock
Un chargeur universel pour ordinateur portable ou appareils électroniques, qui offre une tension réglable de 12V à 24V, avec une puissance maximale de 120W, et livré avec plusieurs embouts adaptateurs (généralement 9 connecteurs) pour s’adapter à différents appareils
🔌 Détails typiques d’un Chargeur Universel 12V–24V / 120W
| Caractéristique | Description |
|---|---|
| Tension de sortie | Réglable : 12V, 15V, 16V, 18V, 19V, 20V, 22V, 24V (souvent via bouton ou switch) |
| Puissance max | 120W (ex. : 24V × 5A max, selon le voltage sélectionné) |
| Courant max | Variable selon la tension : généralement 4–5A max |
| Connecteurs fournis | 9 embouts universels (HP, Dell, Asus, Acer, Toshiba, Lenovo, etc.) |
| Tension d’entrée | 100–240V AC (compatible international) |
| Fonctionnalité | Protection contre surcharge, surtension, surchauffe, court-circuit |
| Utilisation | Ordinateurs portables, écrans portables, écrans LED, routeurs, chargeurs DIY |
| Format | Bloc secteur avec molette ou bouton de réglage / parfois écran LCD |
⚠️ Conseils d’utilisation :
-
⚡ Choisir le bon voltage ! Une tension incorrecte peut endommager l’appareil.
-
🔌 Choisir le bon embout : bien vérifier polarité (+ au centre le plus souvent).
-
🔥 Ne pas dépasser 120W : si votre appareil demande plus, le chargeur risque de surchauffer.
🧰 Utilisation avec microcontrôleurs ou modules ESP :
⚠️ Les ESP (ESP8266 / ESP32) ne fonctionnent pas directement avec 12–24V. Si tu veux les alimenter via ce type de chargeur, il faut un régulateur de tension comme :
-
LM2596 (Step-down)
-
AMS1117 (jusqu’à 12V max, dissipe la chaleur)
-
Convertisseur DC-DC buck à 3.3V ou 5V
📦 Exemple d’embouts (9 connecteurs universels typiques)
| N° | Type de connecteur | Compatible avec… |
|---|---|---|
| 1 | 6.0 × 1.5 mm | Toshiba, Fujitsu |
| 2 | 6.3 × 3.0 mm | Dell, HP anciens modèles |
| 3 | 5.5 × 2.5 mm | ASUS, Lenovo, Acer, LED |
| 4 | 5.5 × 2.1 mm | Équipements DIY, LED, routeurs |
| 5 | 4.8 × 1.7 mm | HP |
| 6 | 4.0 × 1.7 mm | Lenovo, ASUS |
| 7 | 3.5 × 1.35 mm | Sony, petit format |
| 8 | 2.5 × 0.7 mm | Mini appareils électroniques |
| 9 | USB DC barrel (type spécial) | Appareils spécifiques |
