📊 Tableau comparatif

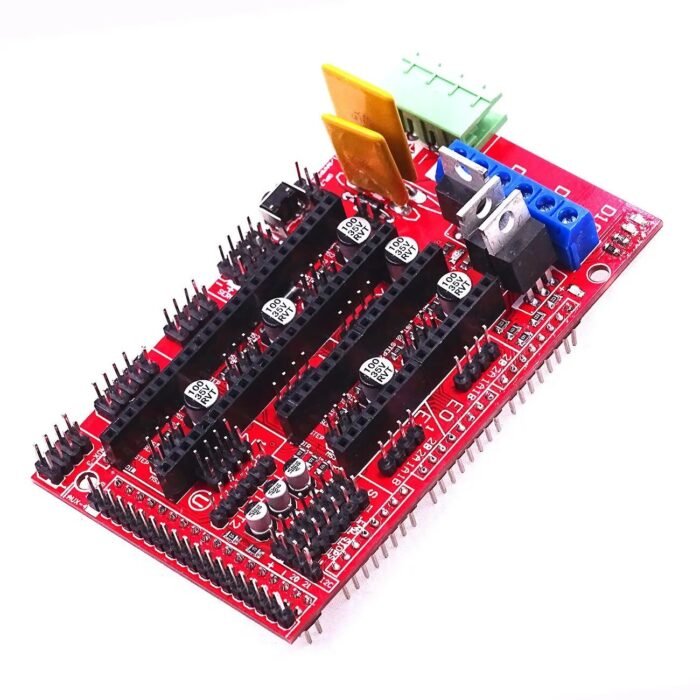

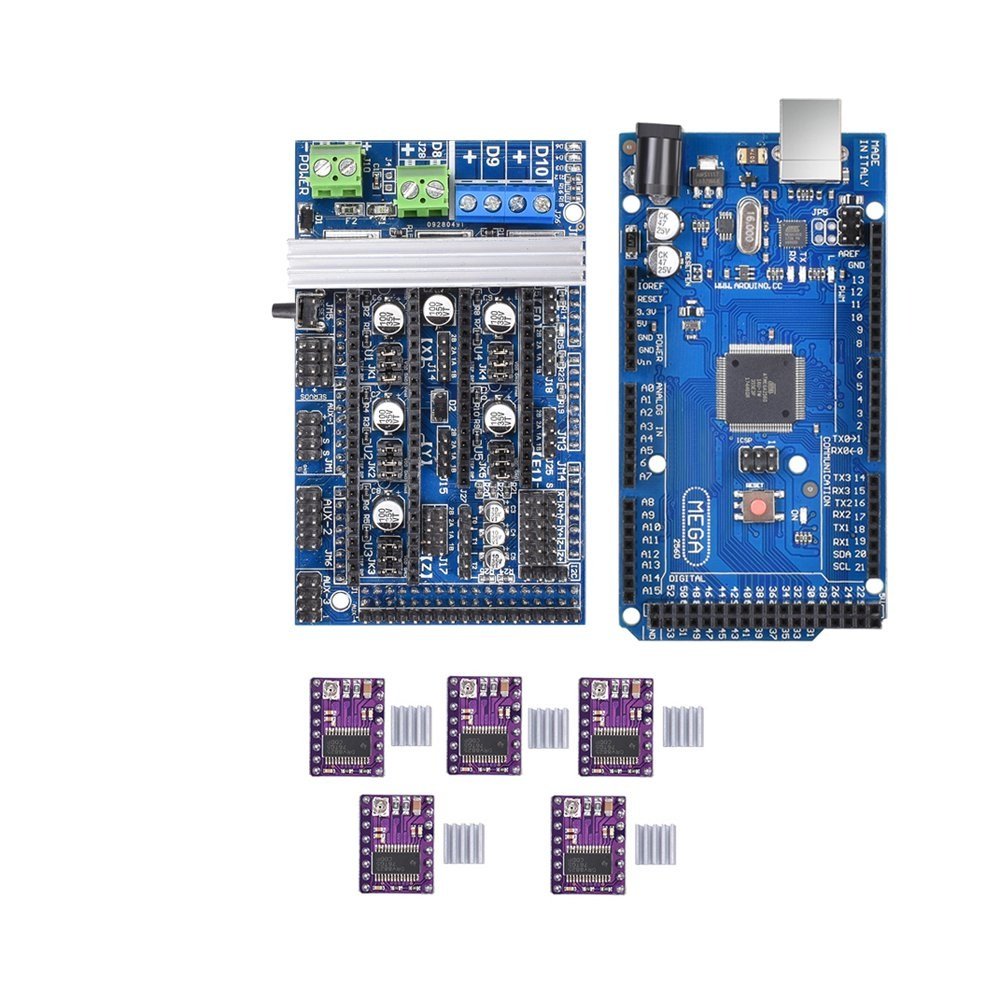

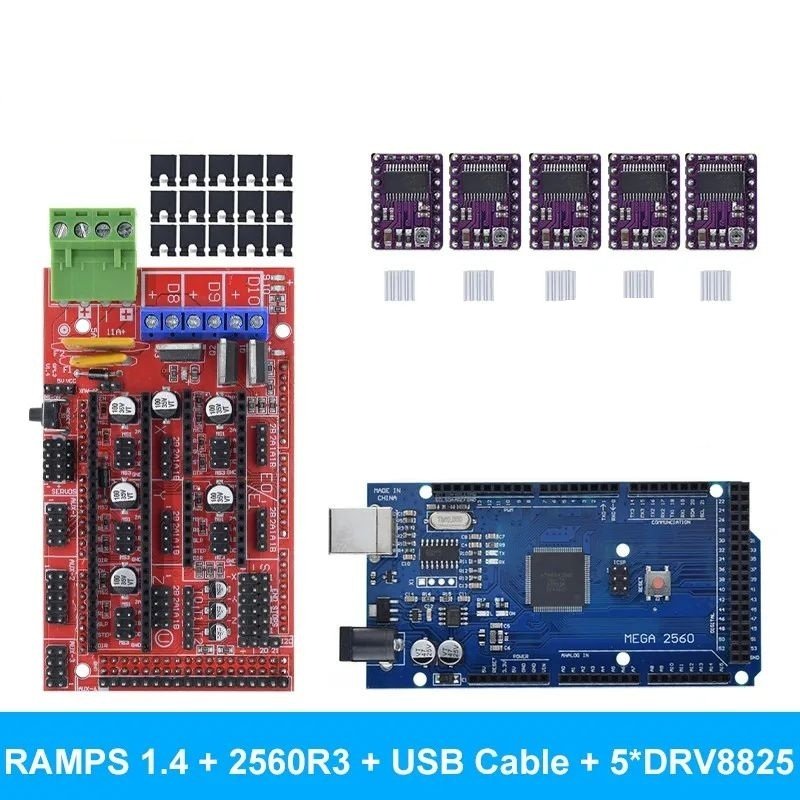

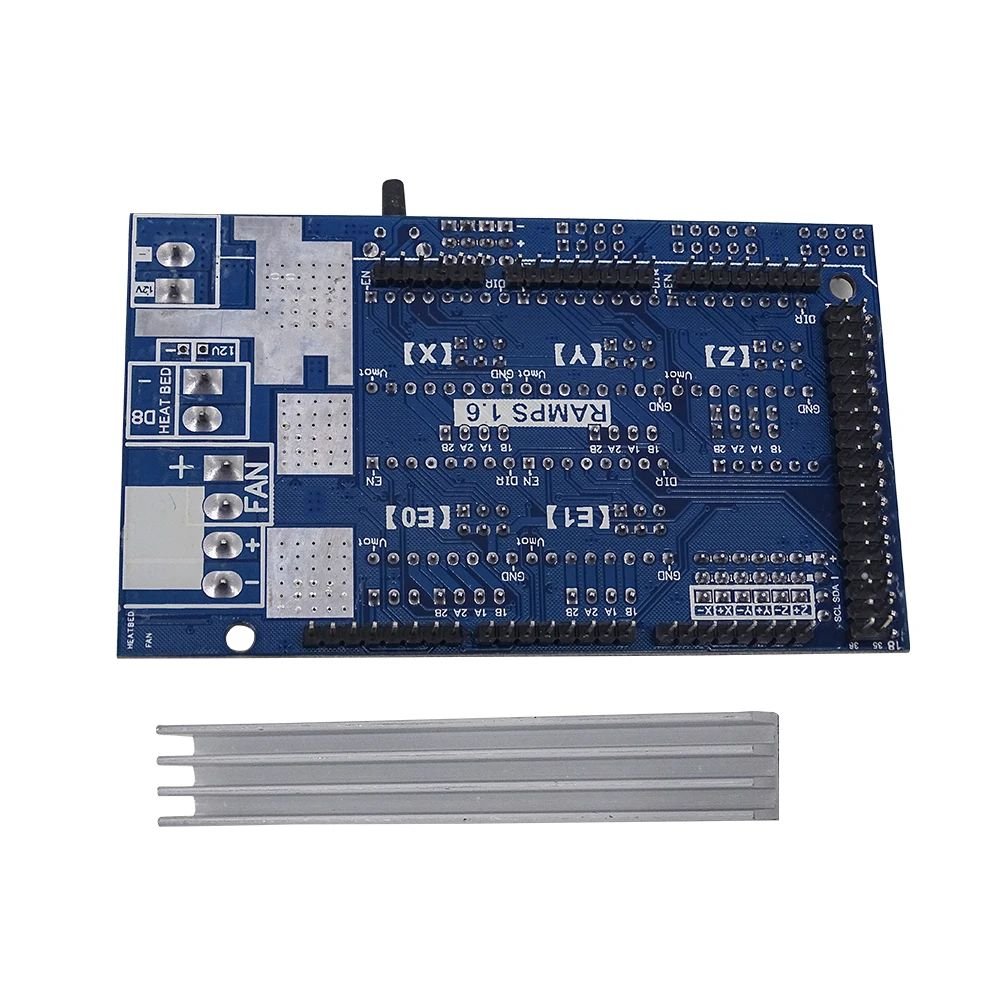

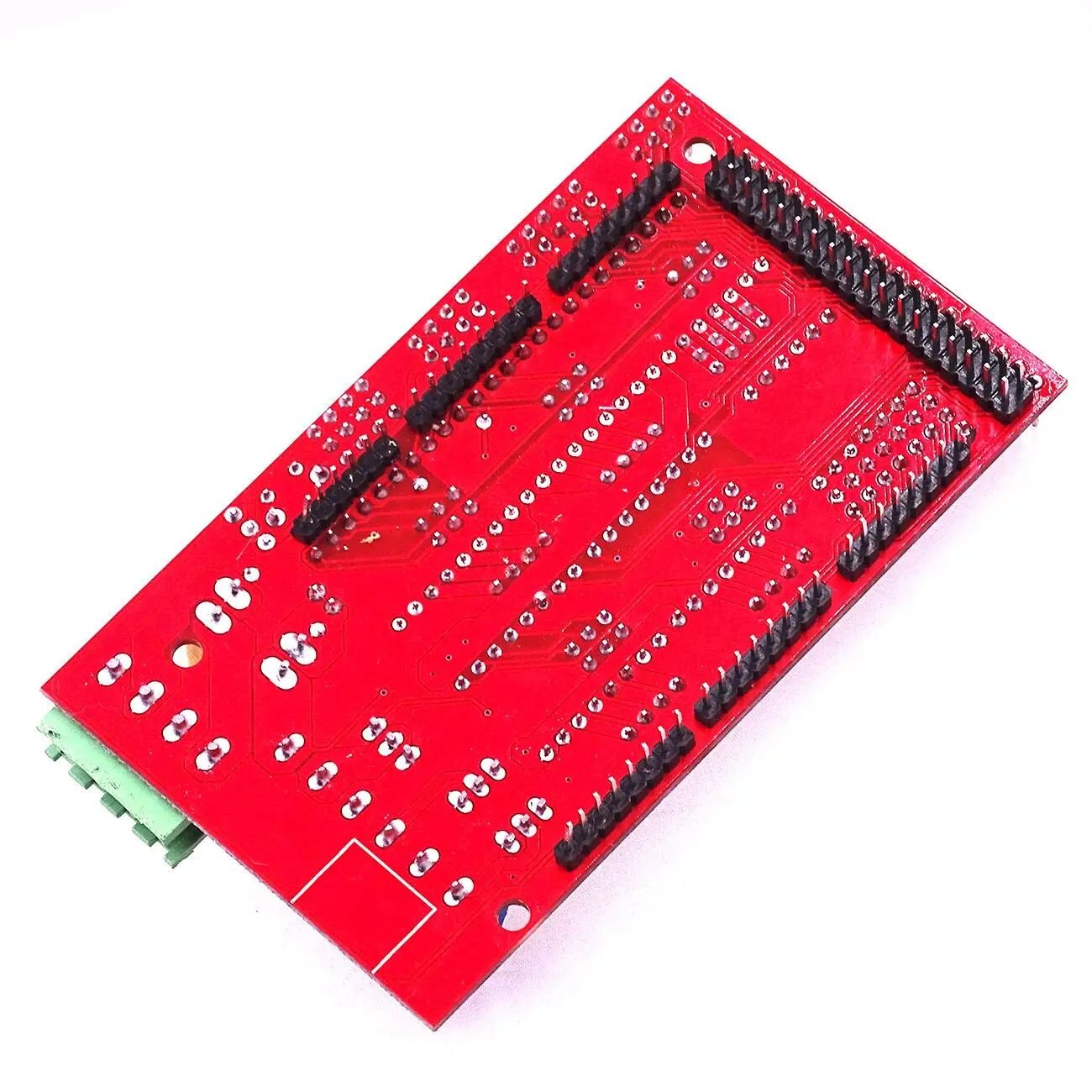

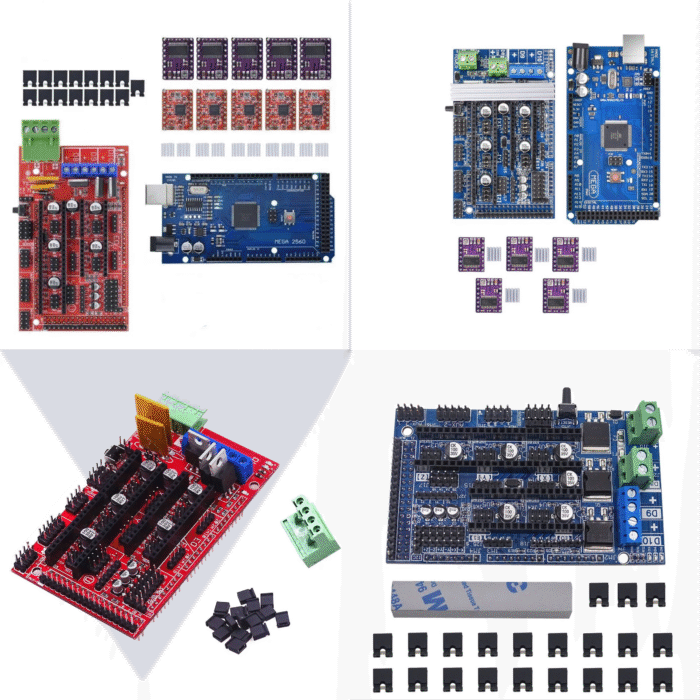

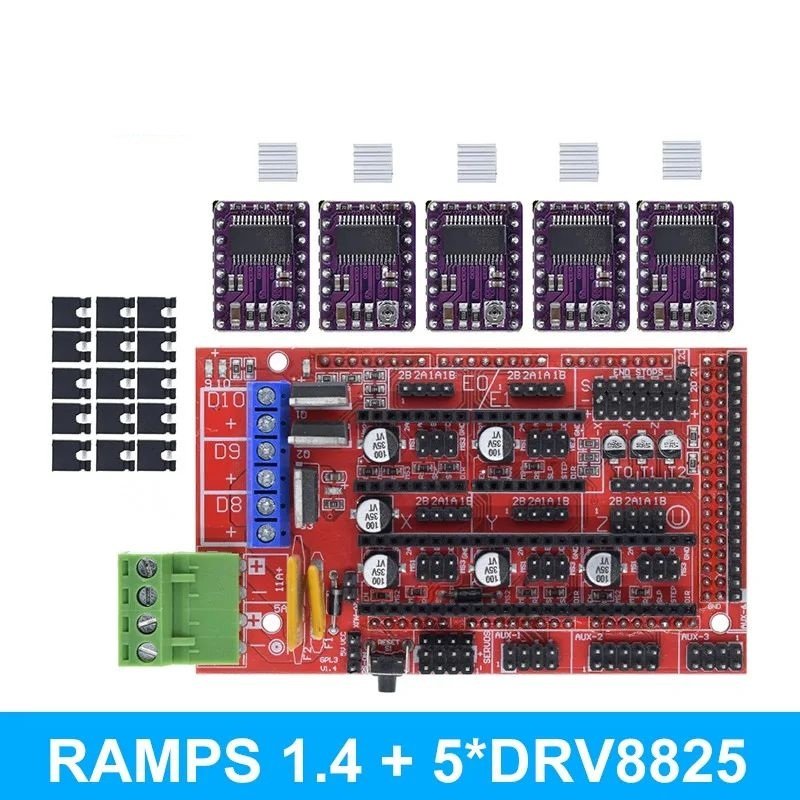

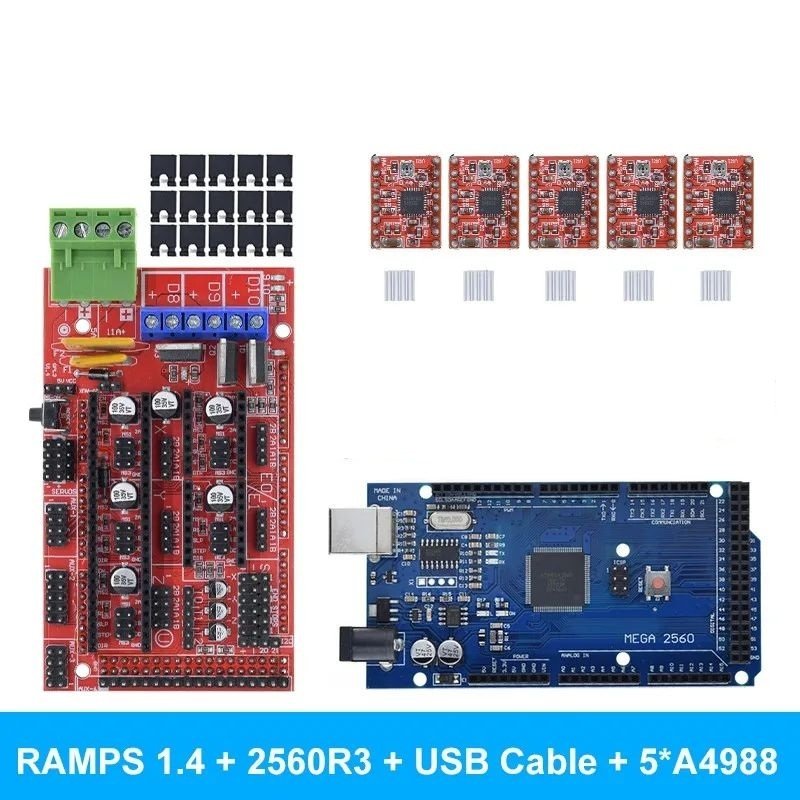

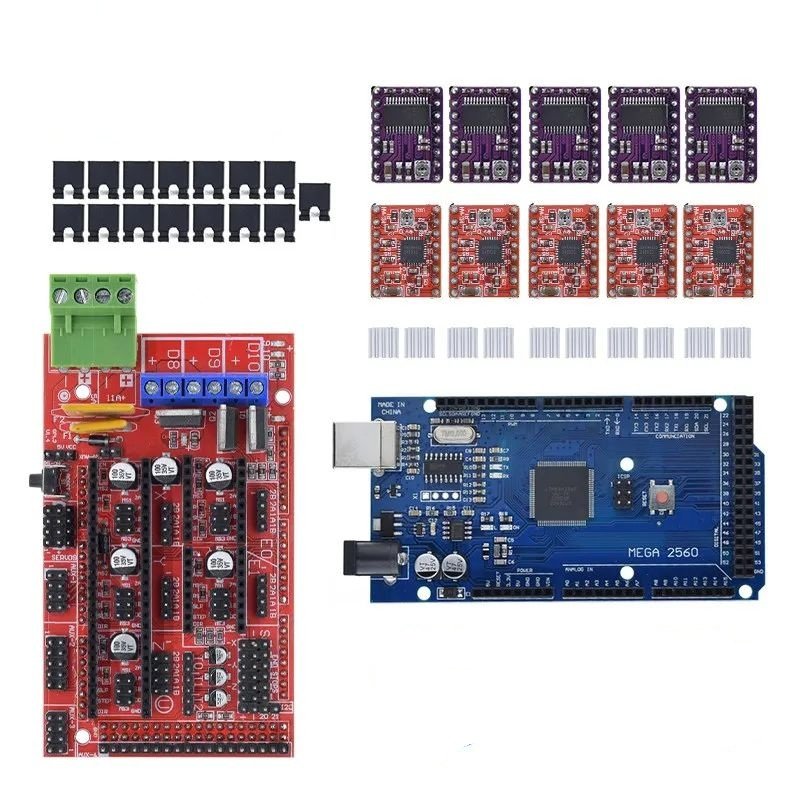

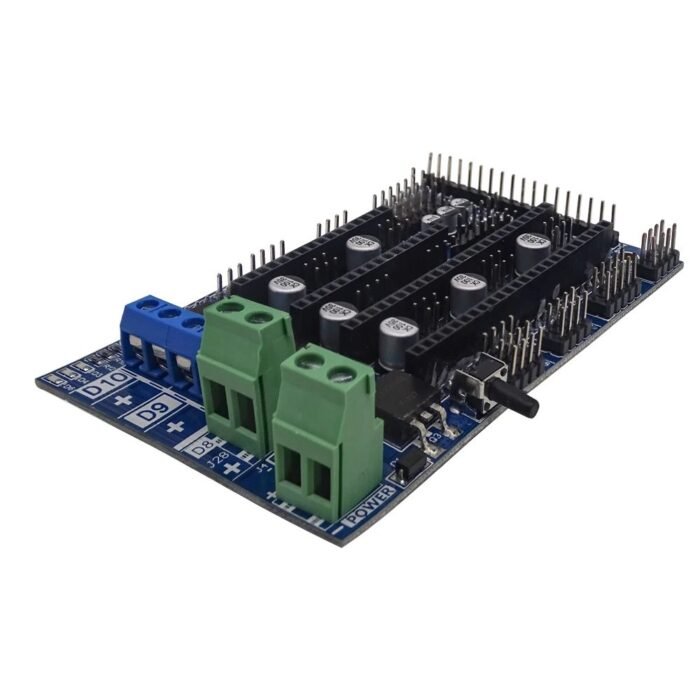

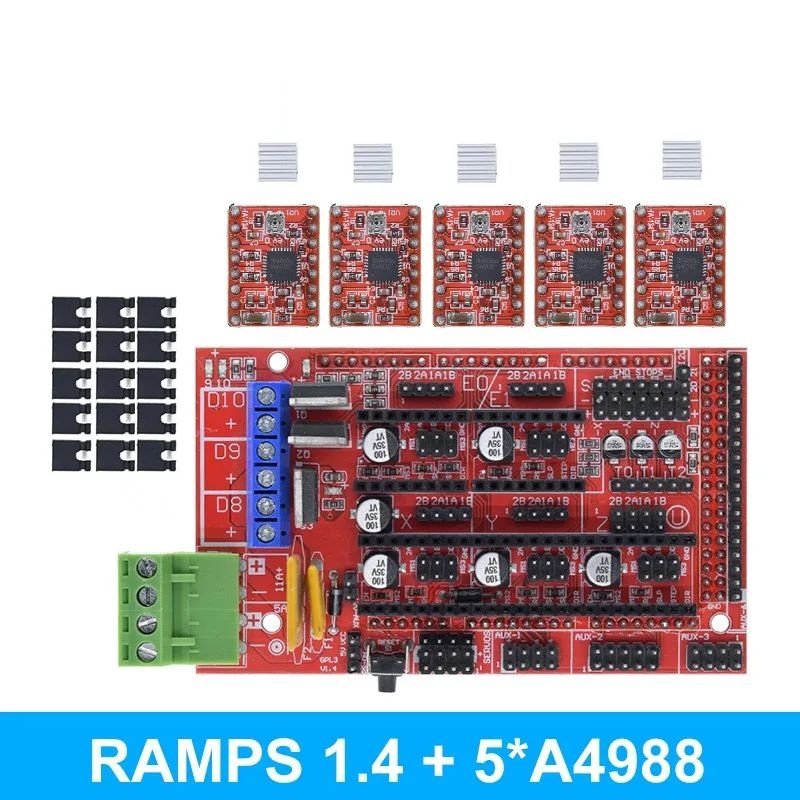

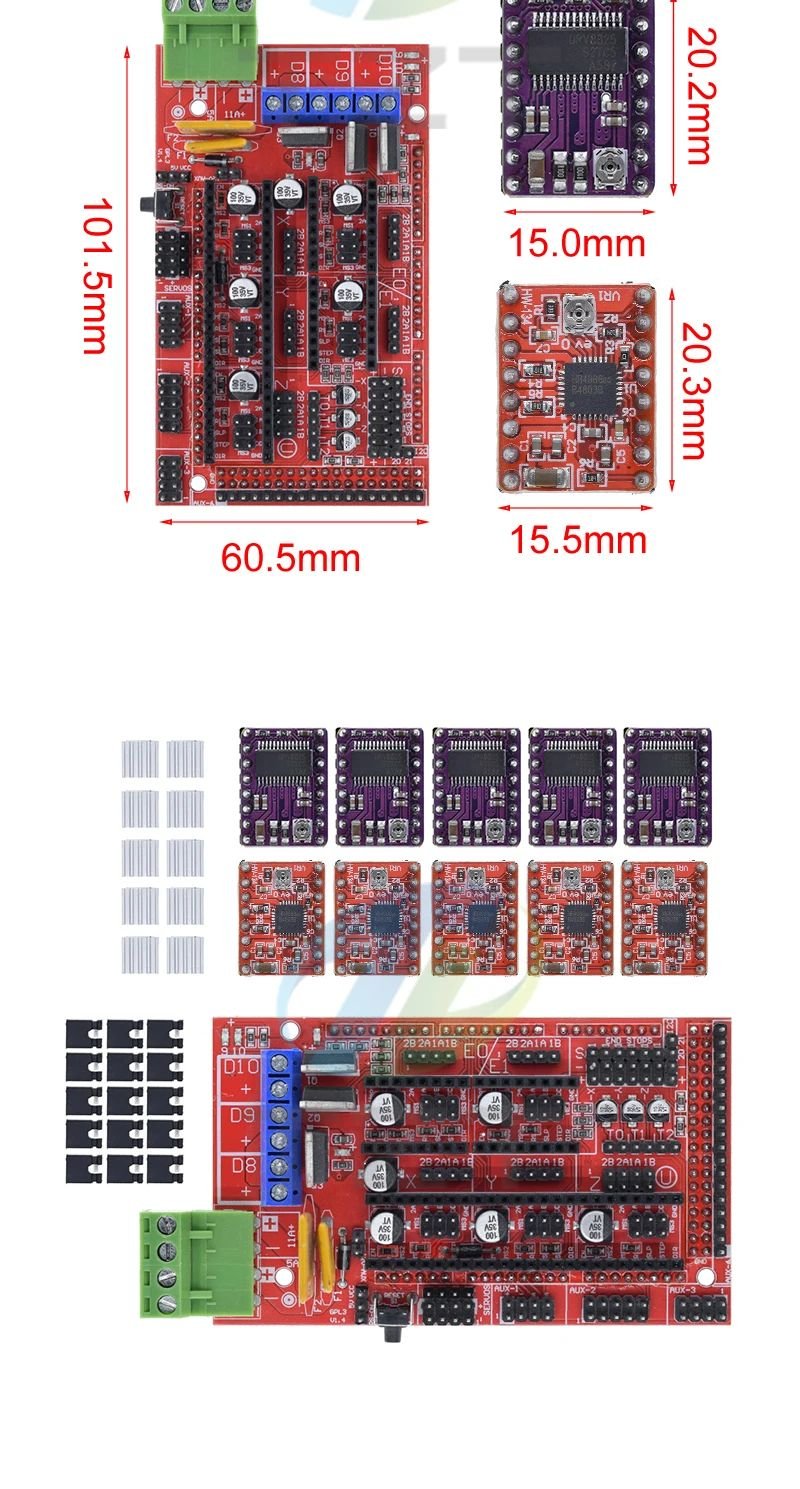

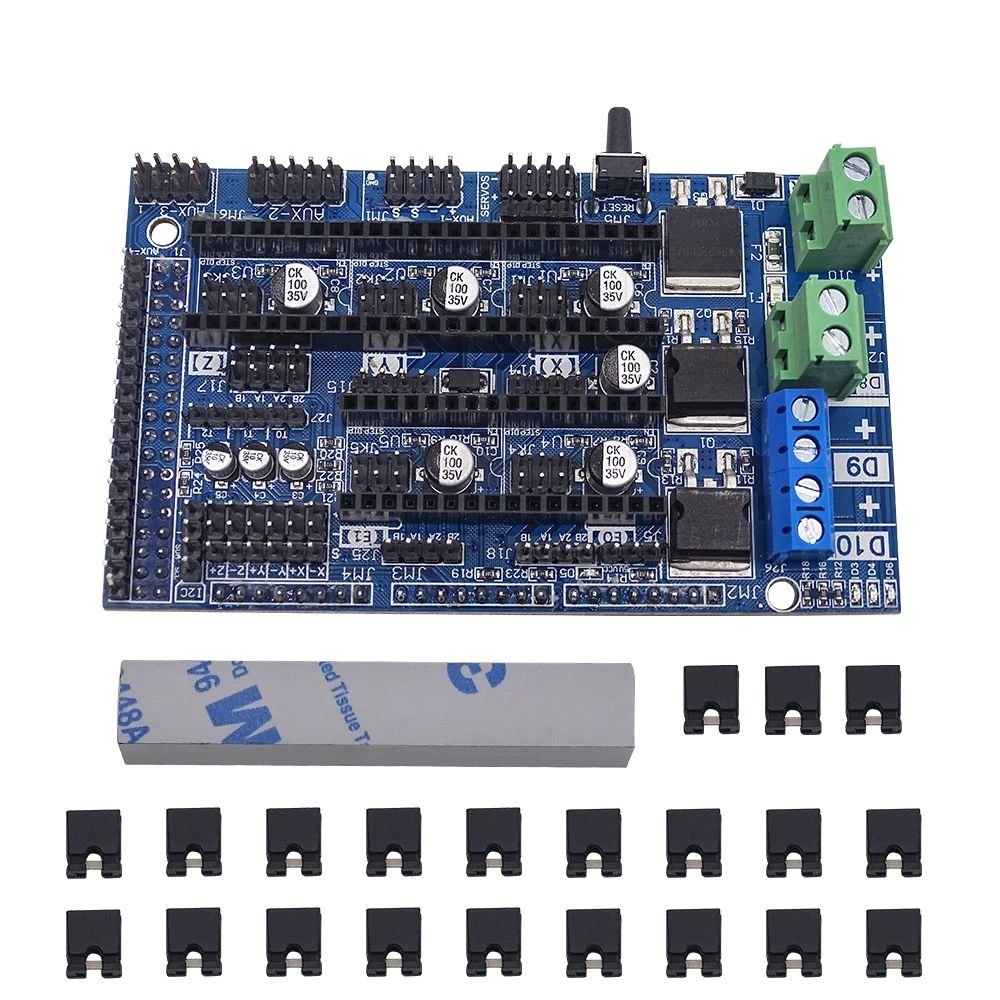

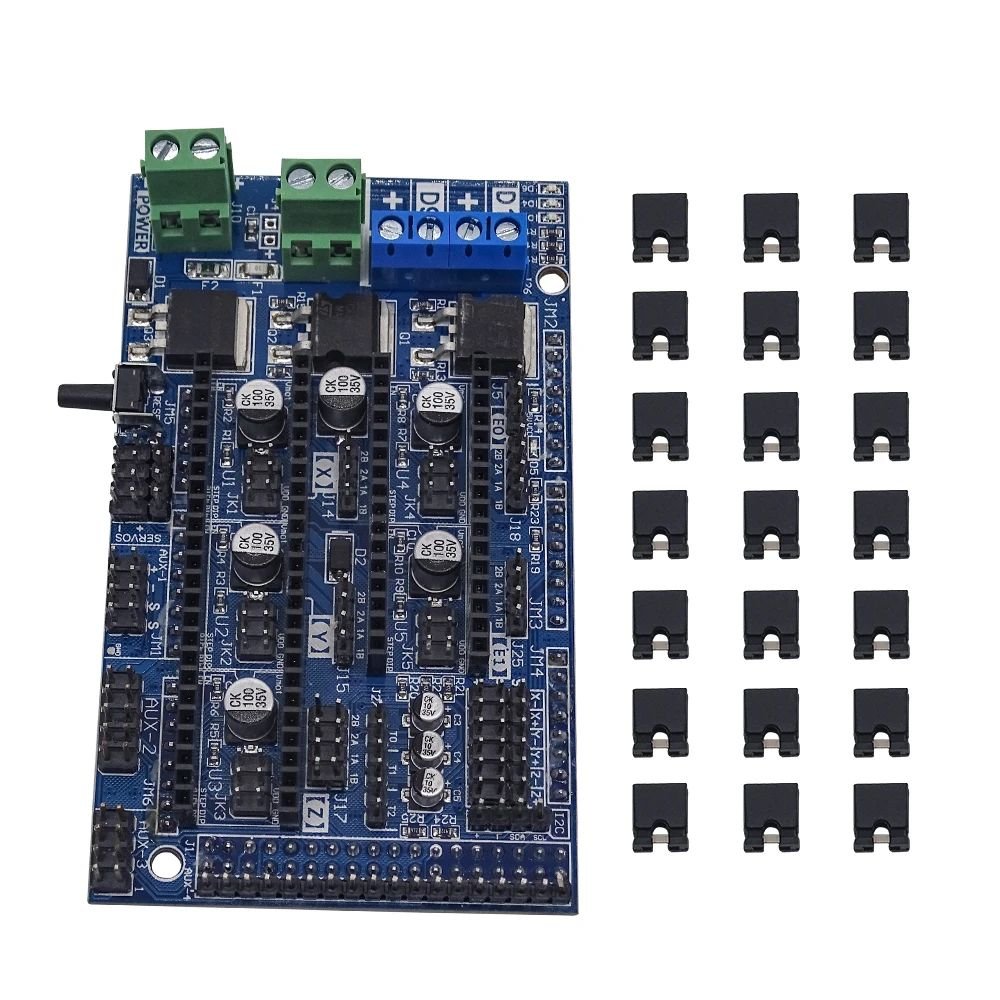

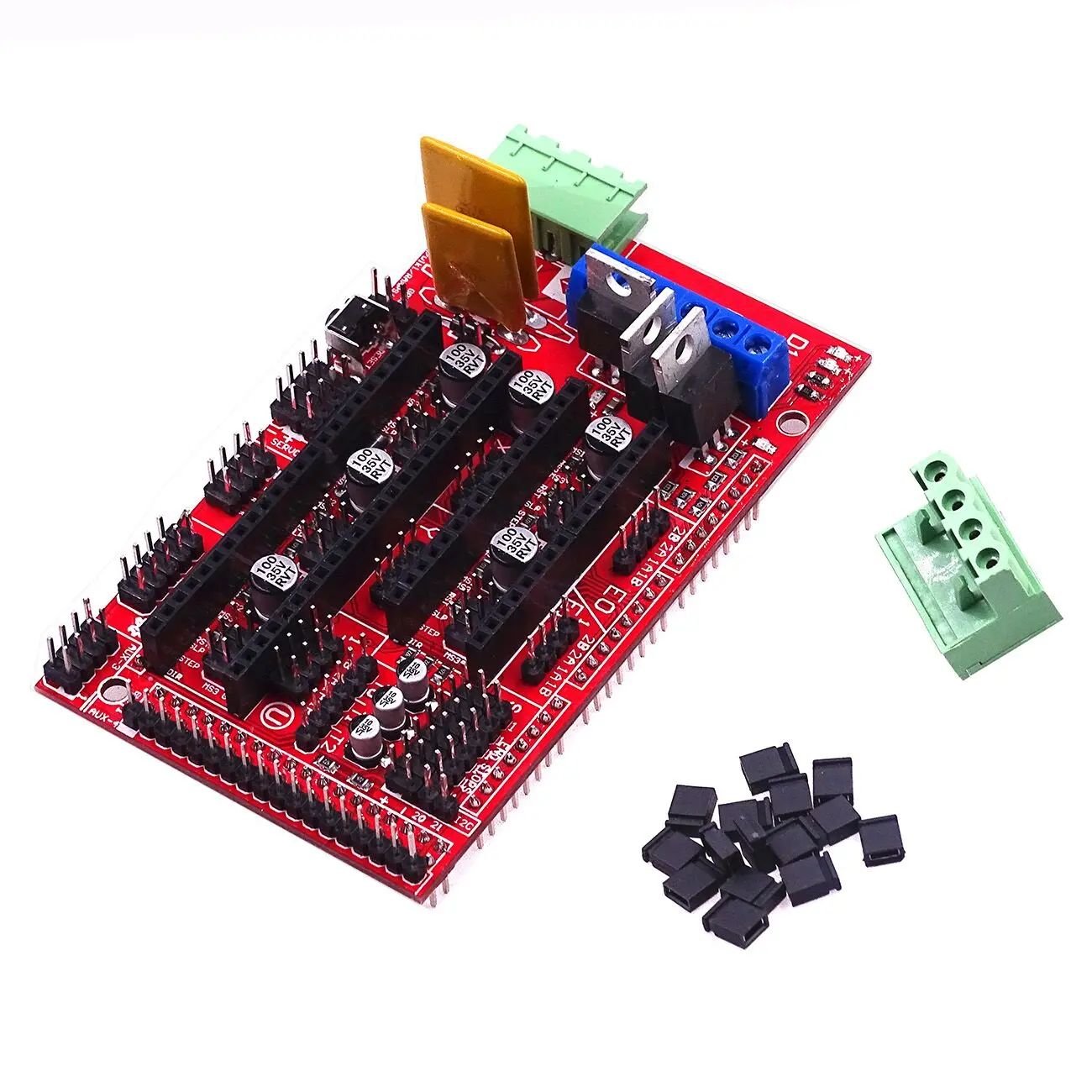

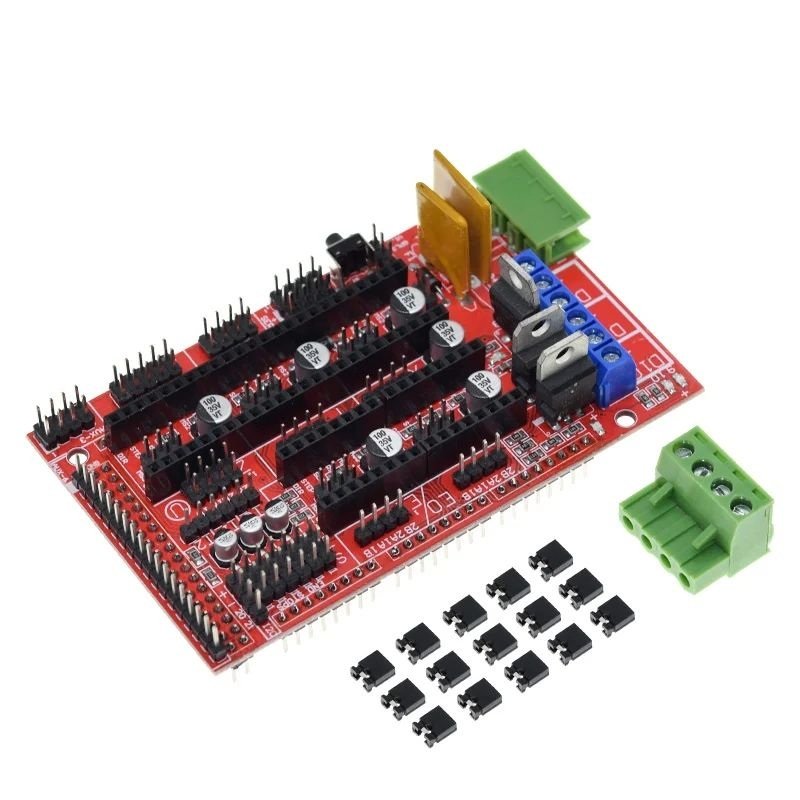

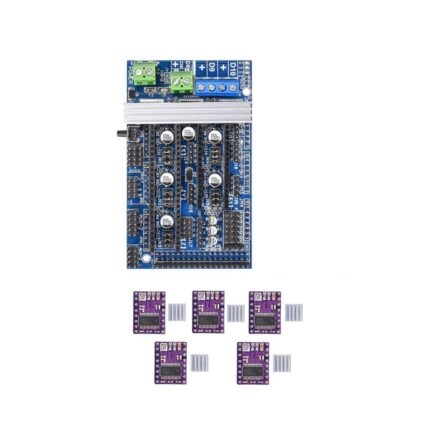

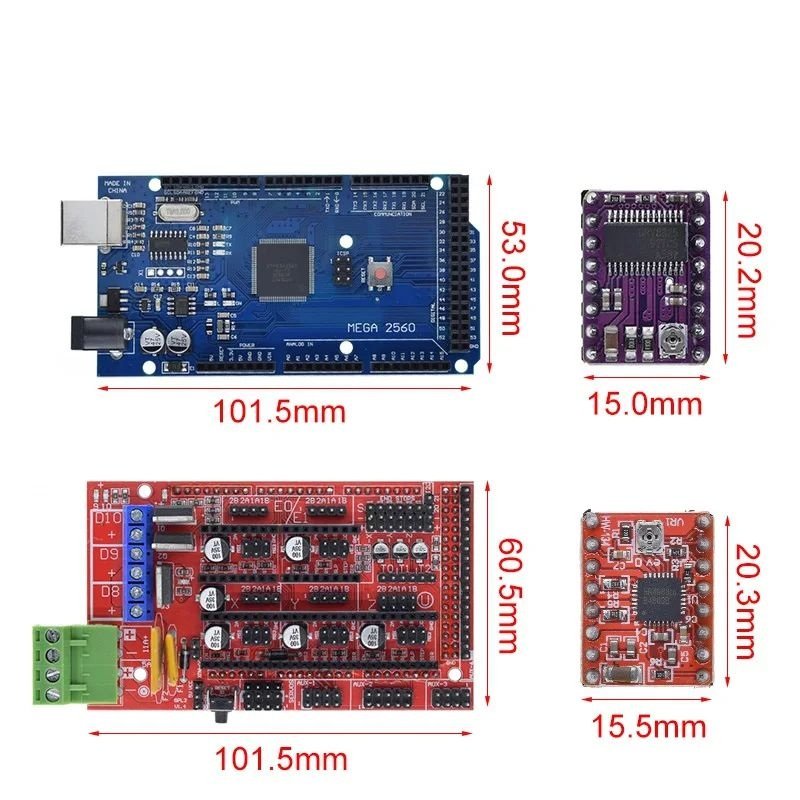

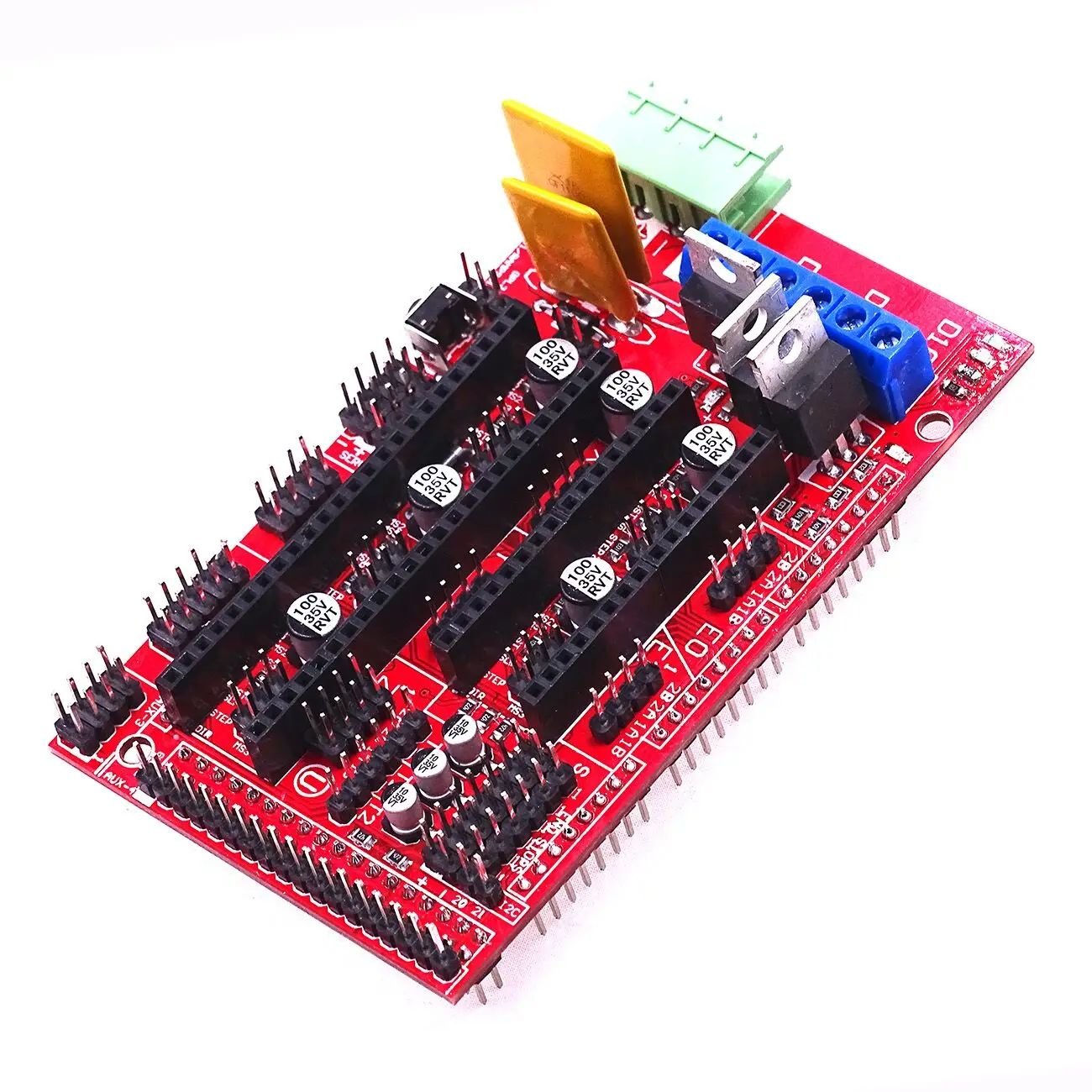

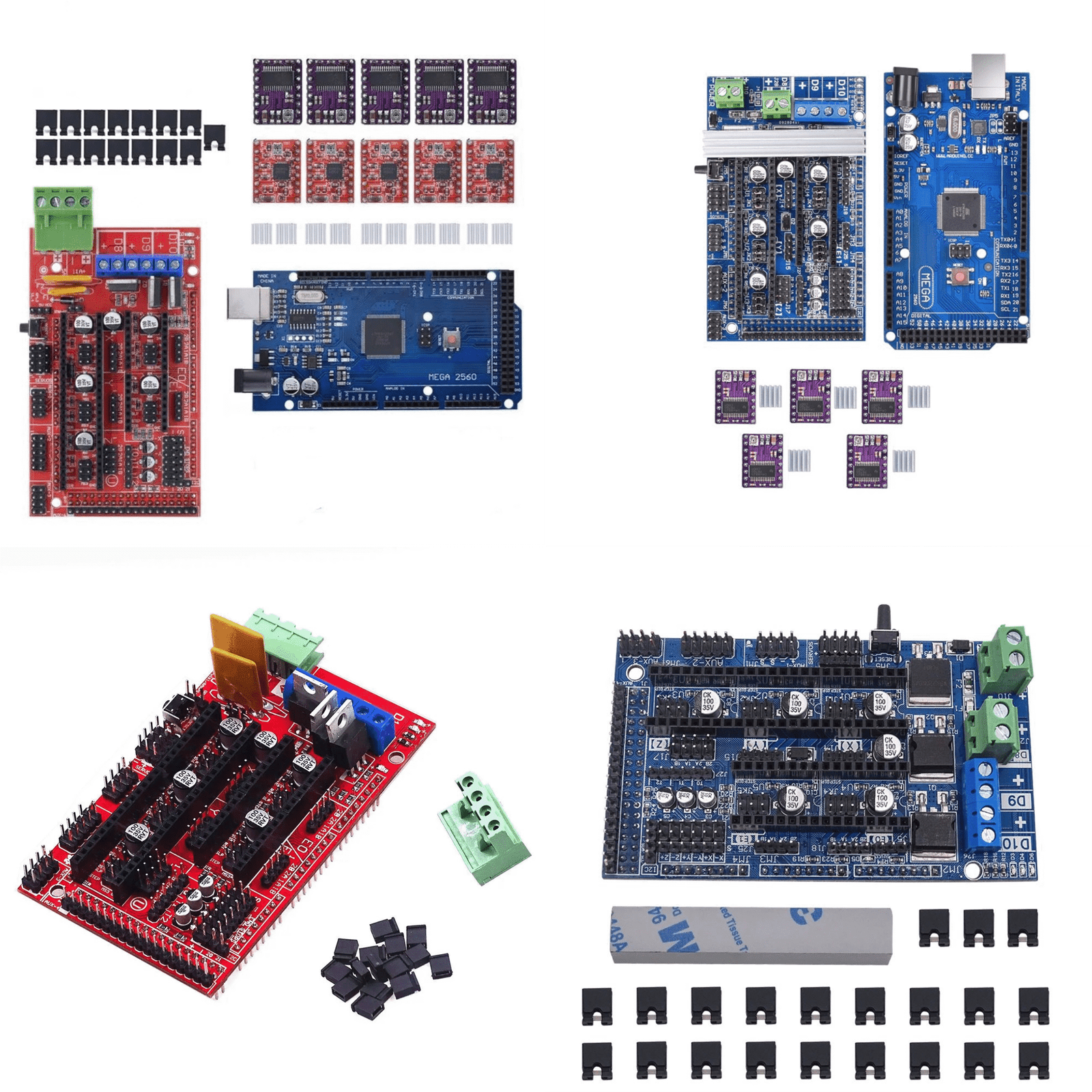

comparaison détaillée en tableau des cartes RAMPS 1.4 vs RAMPS 1.6, avec les drivers A4988 ou DRV8825, idéale pour imprimante 3D ou CNC :
| 🔍 Critère | 🔵 RAMPS 1.4 | 🟣 RAMPS 1.6 |
|---|---|---|
| 🔧 Conception | Double couche PCB | Simple couche (plus robuste thermiquement) |
| 🌐 Connecteurs moteurs | Têtes pin 4 broches | Borniers à vis robustes (mieux pour haute intensité) |
| 🔥 Dissipation thermique | Pas d’amélioration native | Meilleure grâce à une structure plus ouverte |
| 🧱 Bornes d’alimentation | Connecteurs verts fragiles (souvent brûlés) | Connecteurs à vis plus solides |
| ⚙️ Pilotes compatibles | A4988, DRV8825 | A4988, DRV8825 (identique) |
| 🔌 MOSFET / Chauffage | 3 MOSFET standards | MOSFET plus performants |
| 🧪 Compatibilité firmware | Marlin, Repetier, Sprinter | 100% compatible Marlin |
| 🧰 Remplacement | Pièces faciles à trouver | Plus récent mais compatible |
| 🧊 Ventilation prévue | Non | Oui, emplacements prévus |
| 🧲 Support inductif / BLTouch | Via connecteurs personnalisés | Prévu en natif (V1.6+) |
🧠 Pilotes A4988 vs DRV8825
| ⚙️ Pilote | 🔵 A4988 | 🟣 DRV8825 |
|---|---|---|
| 📦 Micro-pas | Jusqu’à 1/16 | Jusqu’à 1/32 |
| 🔋 Tension max moteur | ~35V | ~45V |
| 💡 Courant max | 1A sans refroidissement, 2A max | 1.5A sans refroidissement, 2.5A max |
| 🔥 Chauffe | Moyen | Plus sensible à la surchauffe |
| ⚙️ Réglage Vref | Plus simple | Plus précis |
| 🧱 Compatibilité | 100% RAMPS 1.4 / 1.6 | 100% RAMPS 1.4 / 1.6 |
🛠️ Applications typiques
-
🖨️ Imprimante 3D type Reprap (Prusa i3, Kossel, etc.)
-
🪵 Petite fraiseuse CNC
-
✂️ Découpe laser DIY
-
🤖 Robotique à moteur pas à pas
✅ Avantages RAMPS 1.6
-
🔧 Connectique plus solide
-
❄️ Meilleure dissipation thermique
-
🧰 Plus fiable à long terme pour les composants haute puissance
-
✅ Prêt pour les capteurs modernes (BLTouch, capteur auto-level)
🔚 Conclusion
| 🧩 Choix recommandé | ✅ Pourquoi ? |
|---|---|
| 🔥 RAMPS 1.6 + DRV8825 | Pour précision, robustesse, plus grande dissipation |
| 🔧 RAMPS 1.6 + A4988 | Pour simplicité et coût réduit, projet basique |
| 💡 RAMPS 1.4 + A4988 | Bon pour débutants ou projets de test |
| 🛠️ RAMPS 1.4 + DRV8825 | Fonctionne bien, mais prévoir bon refroidissement |
