🧠 DÉTAIL TECHNIQUE DU MICROCONTRÔLEUR STM32F103C8T6

Élément	Description technique complète
Architecture	ARM Cortex-M3, 32 bits
Jeu d’instructions	Thumb-2
Fréquence CPU	Jusqu’à 72 MHz
Tension de fonctionnement	2.0V à 3.6V
Consommation typique	~20 mA à 72 MHz
Mémoire Flash	64 KB ou 128 KB
SRAM	20 KB
EEPROM	Aucune (émulation possible dans la Flash)
Broches I/O	Jusqu’à 37 GPIO, toutes reconfigurables
Bus série	3 x USART, 2 x SPI, 2 x I2C, 1 x CAN
Convertisseur ADC	10 canaux, 12 bits, 1Msps
Timers	3 x Timer 16 bits, 1 x Timer 16 bits avancé (PWM, etc.)
Interface USB	USB 2.0 Full Speed (12 Mbit/s)
Interface RTC	Horloge temps réel avec cristal 32.768 kHz

🔌 INTERFACE DE PROGRAMMATION : JTAG / SWD

Le STM32F103C8T6 prend en charge deux interfaces de programmation/débogage :

Interface parallèle 4 fils (ou plus) (TMS, TCK, TDI, TDO)
📦 Supporté par les STM32, mais désactivé par défaut sur de nombreuses cartes
🧯 Peu utilisé aujourd’hui : remplacé par SWD

Signal SWD	Broche STM32	Fonction
SWDIO	PA13	Données bidirectionnelles
SWCLK	PA14	Horloge
NRST (Reset)	NRST (optionnel)	Reset externe (fortement recommandé)
GND	GND	Masse commune
3.3V	VCC	Alimentation logique pour le programmateur

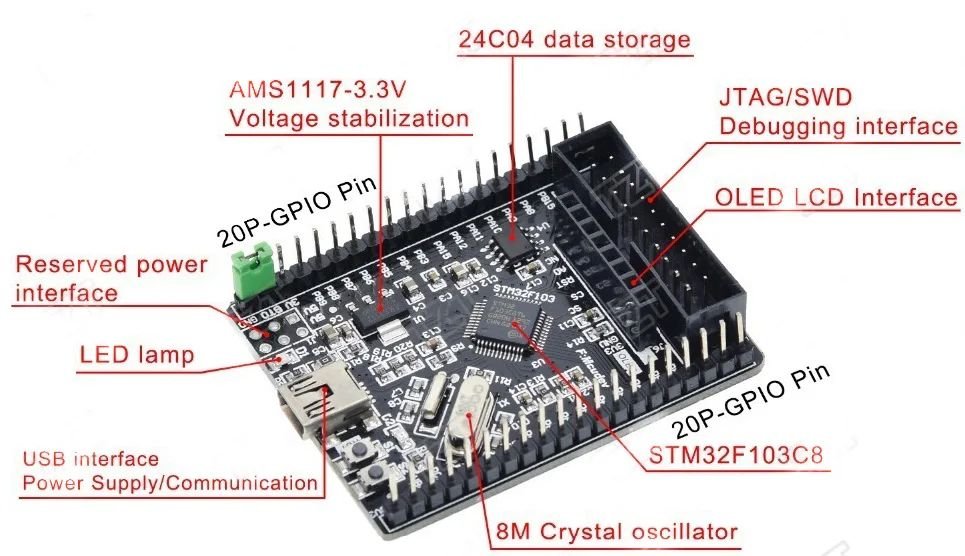

Connecteur	Description

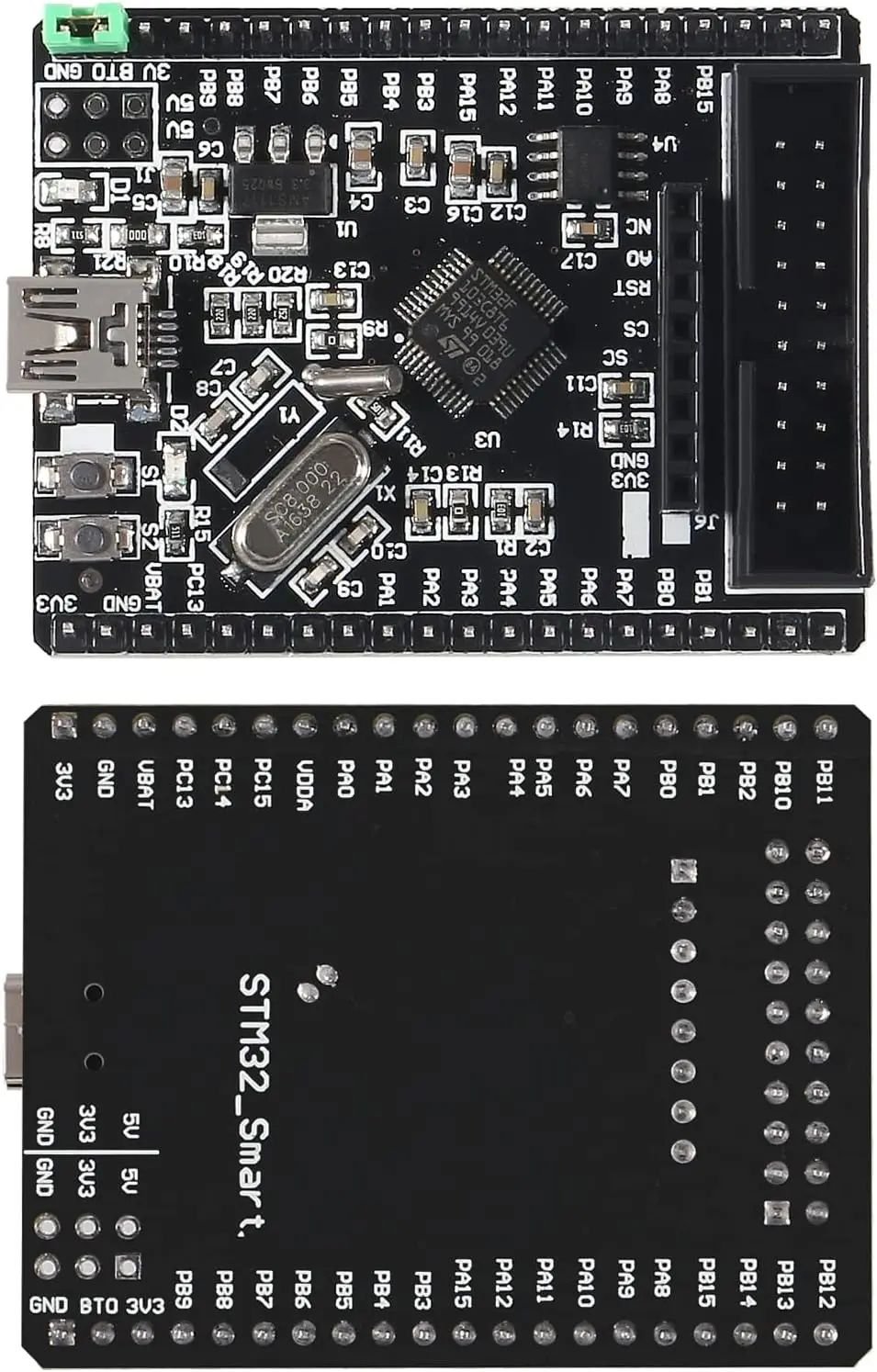

🟦 PAx / PBx	Broches numériques, configurables pour PWM, ADC, I2C, etc.
🔲 Micro-USB	Alimentation + communication série/DFU (bootloader)
🔳 SWD	Interface de programmation/débogage avec ST-Link V2
🟩 Jumpers BOOT0/BOOT1	Permet de démarrer sur bootloader ou flash utilisateur

Certaines cartes sont livrées sans bootloader USB → nécessite un ST-Link V2
Il est possible de flasher un bootloader (par exemple : Maple DFU)

Projet	Ce que vous pouvez faire avec
🔦 LED clignotante	Test de base via GPIO
🌡️ Sonde de température	Lecture de capteur analogique (LM35, NTC)
📟 Écran OLED/I2C	Affichage de texte, capteurs
📡 Station météo IoT	Capteurs + WiFi (ESP8266 en UART)
🎮 Contrôleur de jeu USB	Simuler une manette avec USB HID
🔊 Synthétiseur audio PWM	Jouer des sons via Timer + DAC logiciel

Environnement	Description
STM32CubeIDE	Développement C natif, interface graphique HAL
Arduino STM32 (STM32duino)	Permet d’utiliser Arduino IDE avec cette carte
PlatformIO	IDE moderne basé sur Visual Studio Code
Keil µVision	IDE professionnel pour ARM Cortex-M

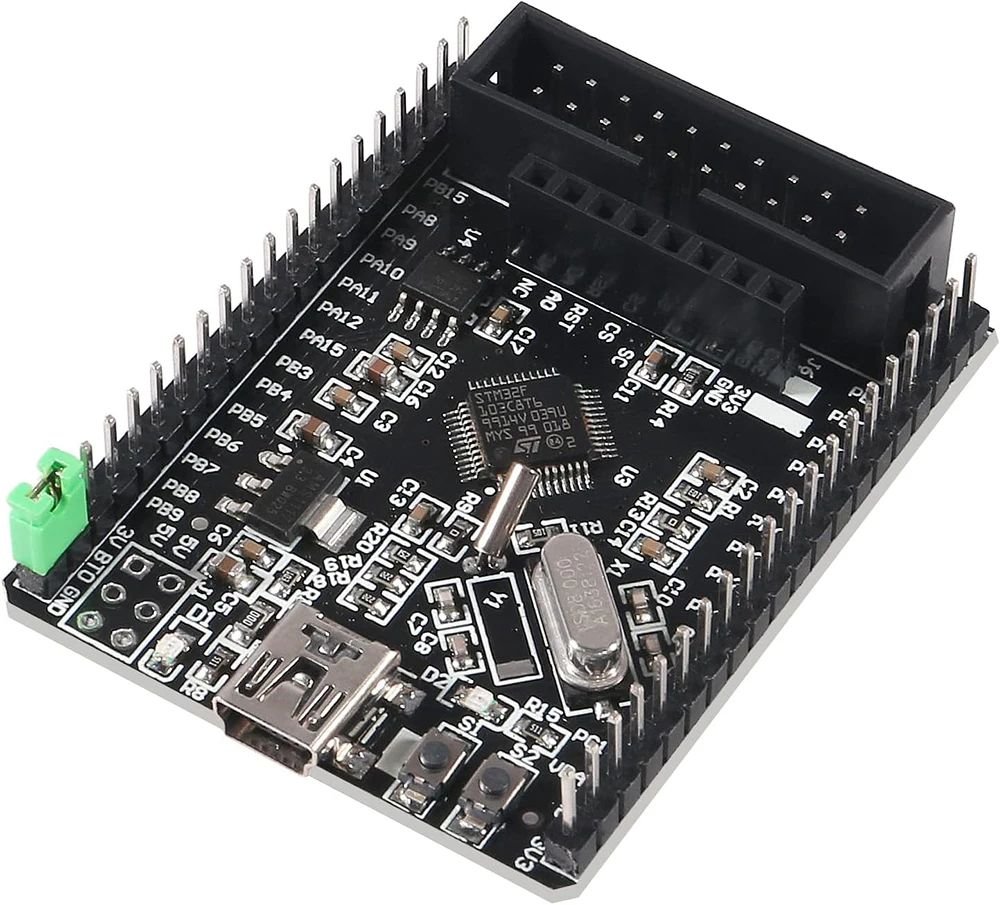

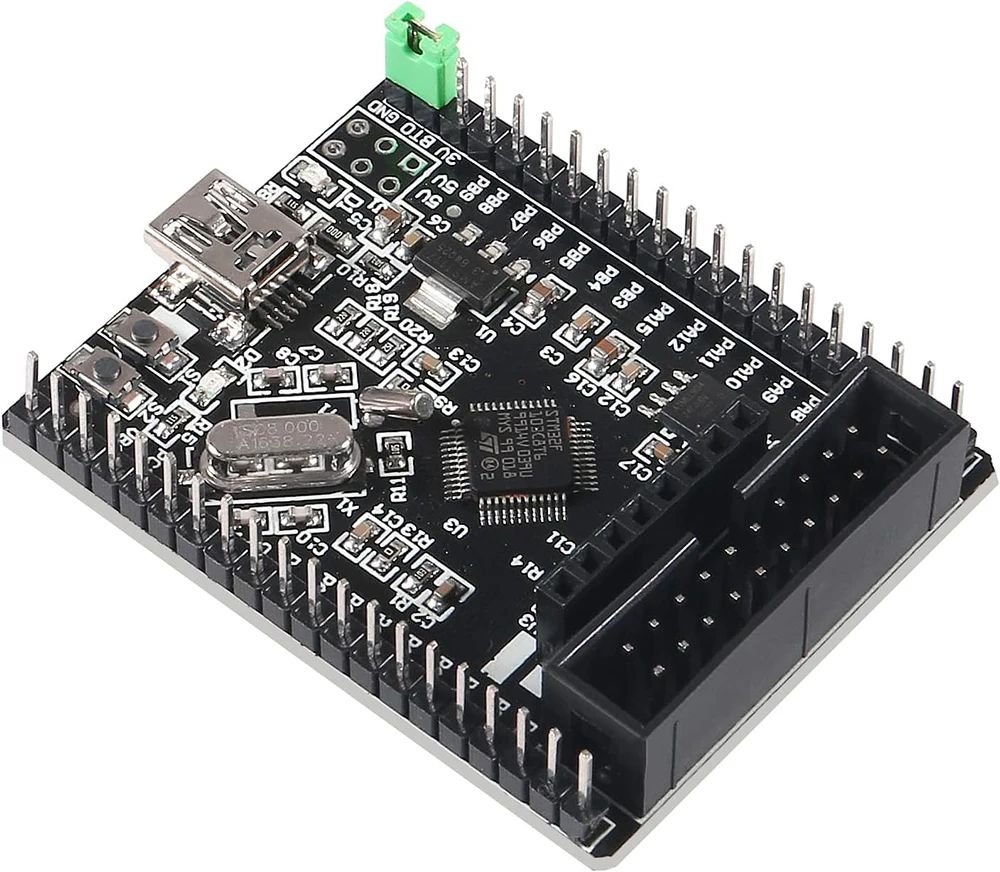

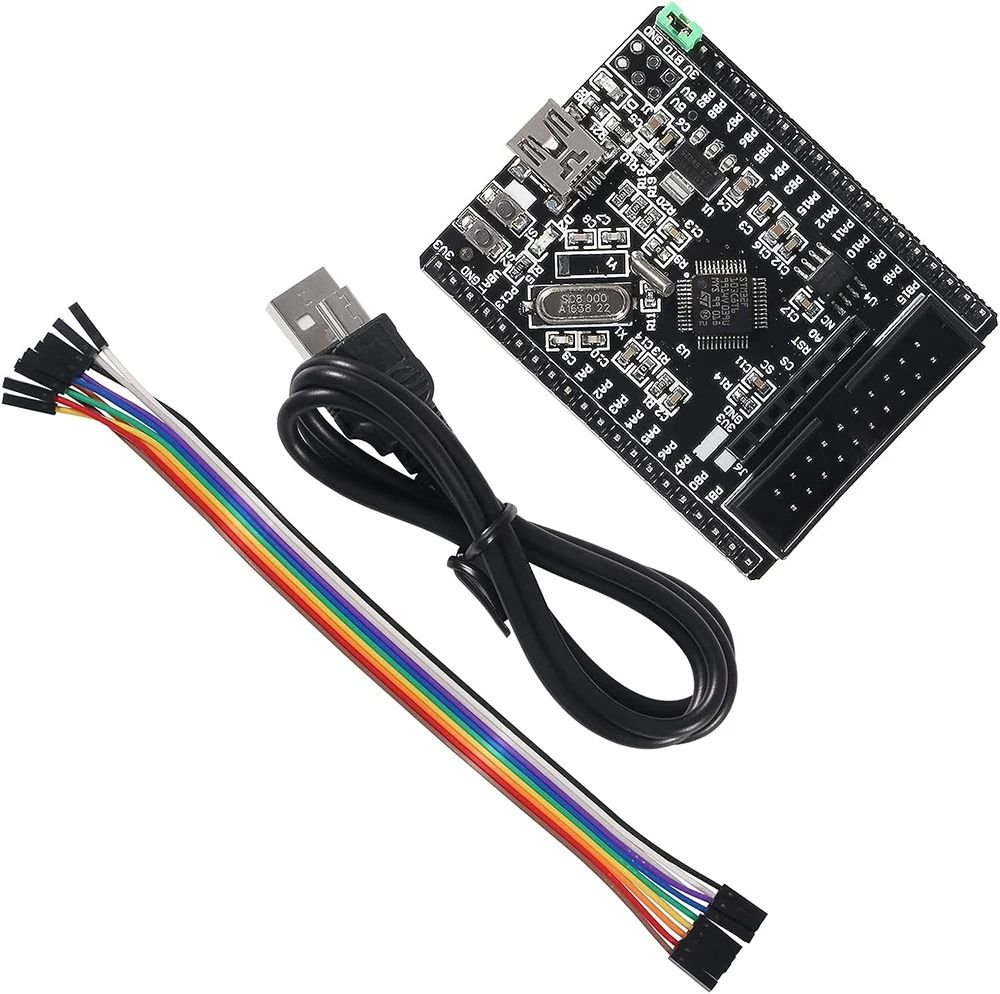

Name: CARTE STM32F103C8T6 JTAG / SWD INTERFACE
SKU: 37977
Availability: InStock

د.ج 2500

📌 EMPLACEMENT : AA17

2 en stock

Catégorie : STM32

Description

Élément	Description technique complète
Architecture	ARM Cortex-M3, 32 bits
Jeu d’instructions	Thumb-2
Fréquence CPU	Jusqu’à 72 MHz
Tension de fonctionnement	2.0V à 3.6V
Consommation typique	~20 mA à 72 MHz
Mémoire Flash	64 KB ou 128 KB
SRAM	20 KB
EEPROM	Aucune (émulation possible dans la Flash)
Broches I/O	Jusqu’à 37 GPIO, toutes reconfigurables
Bus série	3 x USART, 2 x SPI, 2 x I2C, 1 x CAN
Convertisseur ADC	10 canaux, 12 bits, 1Msps
Timers	3 x Timer 16 bits, 1 x Timer 16 bits avancé (PWM, etc.)
Interface USB	USB 2.0 Full Speed (12 Mbit/s)
Interface RTC	Horloge temps réel avec cristal 32.768 kHz

Signal SWD	Broche STM32	Fonction
SWDIO	PA13	Données bidirectionnelles
SWCLK	PA14	Horloge
NRST (Reset)	NRST (optionnel)	Reset externe (fortement recommandé)
GND	GND	Masse commune
3.3V	VCC	Alimentation logique pour le programmateur

Connecteur	Description
🟦 PAx / PBx	Broches numériques, configurables pour PWM, ADC, I2C, etc.
🔲 Micro-USB	Alimentation + communication série/DFU (bootloader)
🔳 SWD	Interface de programmation/débogage avec ST-Link V2
🟩 Jumpers BOOT0/BOOT1	Permet de démarrer sur bootloader ou flash utilisateur

Projet	Ce que vous pouvez faire avec
🔦 LED clignotante	Test de base via GPIO
🌡️ Sonde de température	Lecture de capteur analogique (LM35, NTC)
📟 Écran OLED/I2C	Affichage de texte, capteurs
📡 Station météo IoT	Capteurs + WiFi (ESP8266 en UART)
🎮 Contrôleur de jeu USB	Simuler une manette avec USB HID
🔊 Synthétiseur audio PWM	Jouer des sons via Timer + DAC logiciel

Environnement	Description
STM32CubeIDE	Développement C natif, interface graphique HAL
Arduino STM32 (STM32duino)	Permet d’utiliser Arduino IDE avec cette carte
PlatformIO	IDE moderne basé sur Visual Studio Code
Keil µVision	IDE professionnel pour ARM Cortex-M
