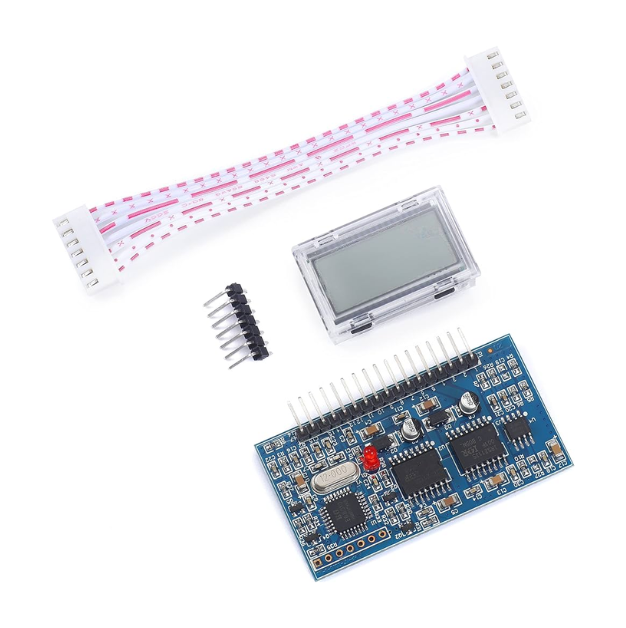

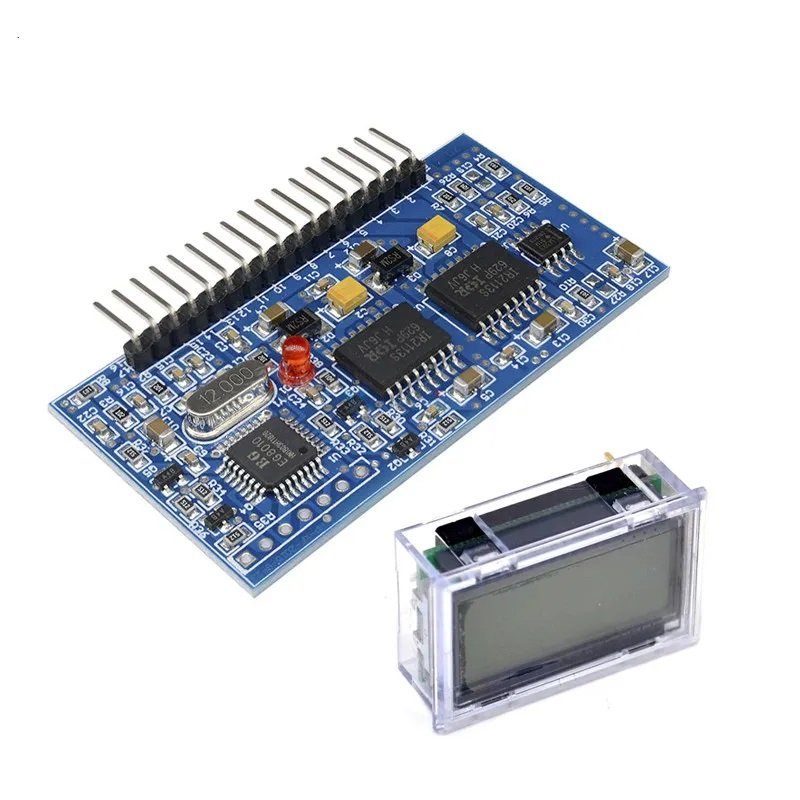

Carte Pilote d’Onduleur⚡– EG8010 + IR2110 + LCD

📌 Description

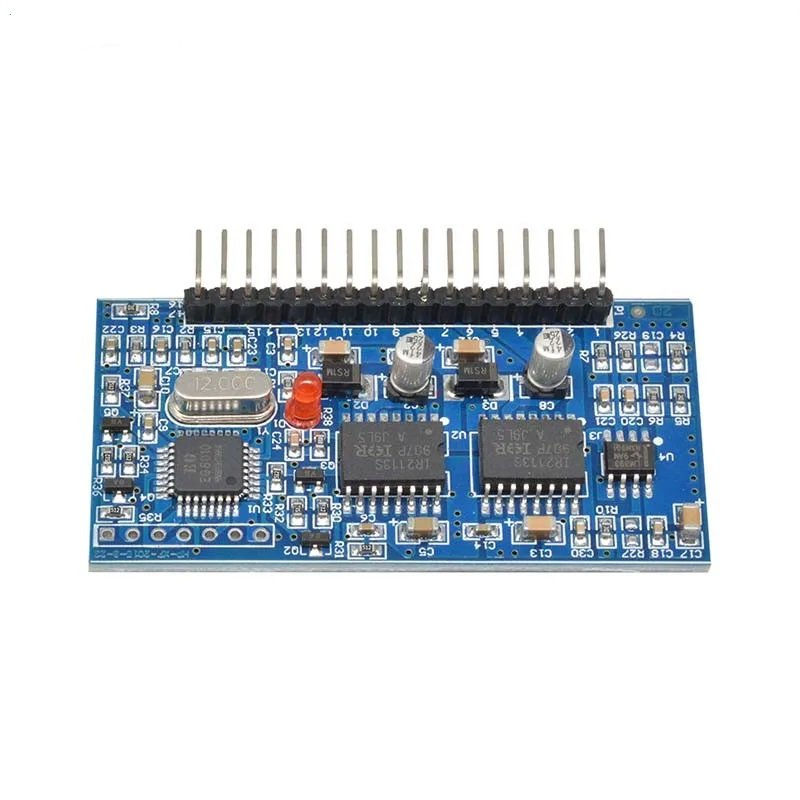

La carte pilote d’onduleur à base du contrôleur EG8010 est une solution complète et performante pour la réalisation d’onduleurs à onde sinusoïdale pure.
Elle intègre :

• Le microcontrôleur EG8010 spécialisé dans la génération de signaux SPWM (Sinusoidal Pulse Width Modulation).

• Des drivers de puissance IR2110 assurant une commande fiable des MOSFETs ou IGBTs.

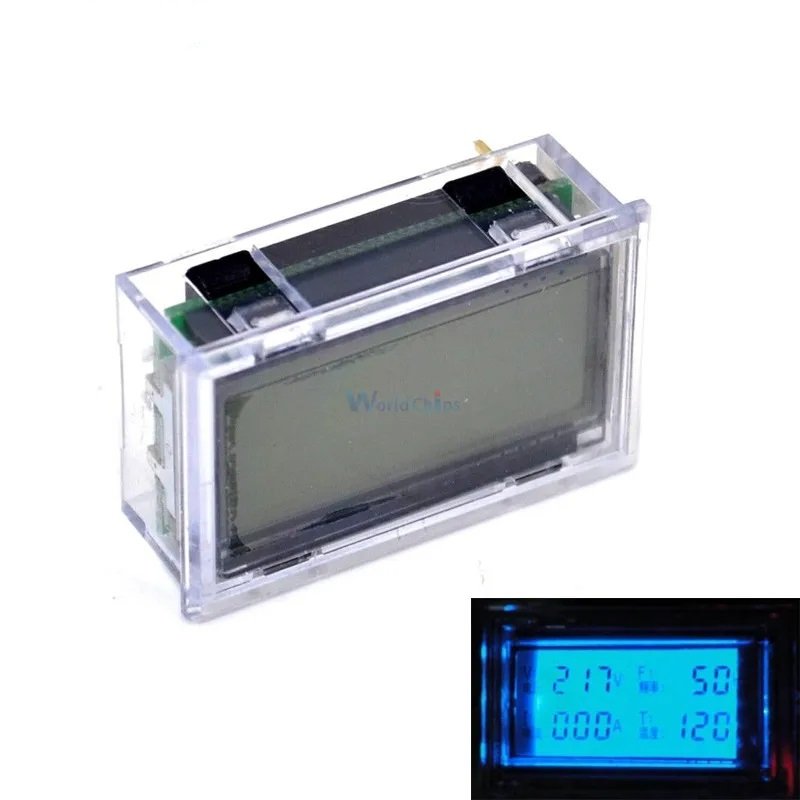

• Un afficheur LCD permettant la surveillance et le réglage des paramètres de fonctionnement.

Cette carte est idéale pour la construction d’onduleurs DC → AC (12V/24V/48V vers 220V AC 50/60Hz), d’alimentations solaires et de systèmes de secours.

⚙️ Caractéristiques Techniques

• 🔌 Contrôleur SPWM : EG8010

• ⚡ Drivers intégrés : IR2110 (commande haute/basse tension des MOSFETs)

• 🖥️ Afficheur LCD : suivi de la tension, fréquence et paramètres

• 📐 Sortie : onde sinusoïdale pure (220V AC, 50Hz ou 60Hz)

• 🔄 Fréquence de sortie : sélectionnable (50Hz / 60Hz)

• 🔋 Tensions d’entrée supportées :

  • 12V DC

  • 24V DC

  • 48V DC (selon modèle de l’onduleur construit)

• 🛡️ Protections intégrées :

  • Surcharge

  • Surchauffe

  • Court-circuit

  • Sous-tension / surtension

• 📊 Applications typiques : systèmes solaires, UPS, convertisseurs de tension

✅ Avantages

• Génération d’onde sinusoïdale pure, idéale pour les appareils sensibles.

• Intègre LCD pour un suivi en temps réel.

• Drivers IR2110 puissants et fiables pour MOSFET/IGBT.

• Compatible avec différentes alimentations DC (12V, 24V, 48V).

• Facile à intégrer dans un projet d’onduleur solaire ou domestique.

🛠️ Applications

• Onduleurs solaires DC → AC 220V.

• UPS (alimentation de secours).

• Convertisseurs pour systèmes hors réseau.

• Alimentation d’appareils sensibles (PC, TV, appareils électroménagers).

• Projets DIY et prototypage en électronique de puissance.
