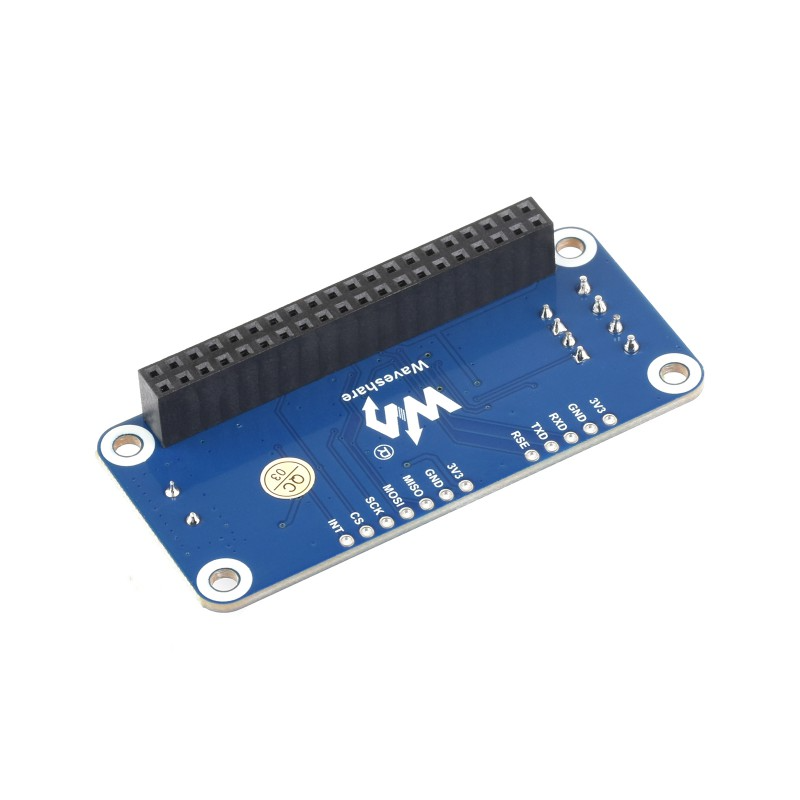

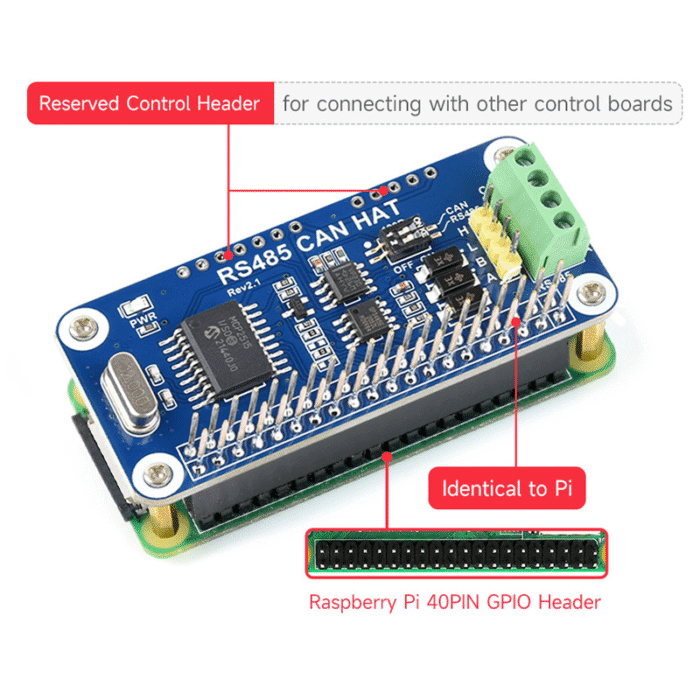

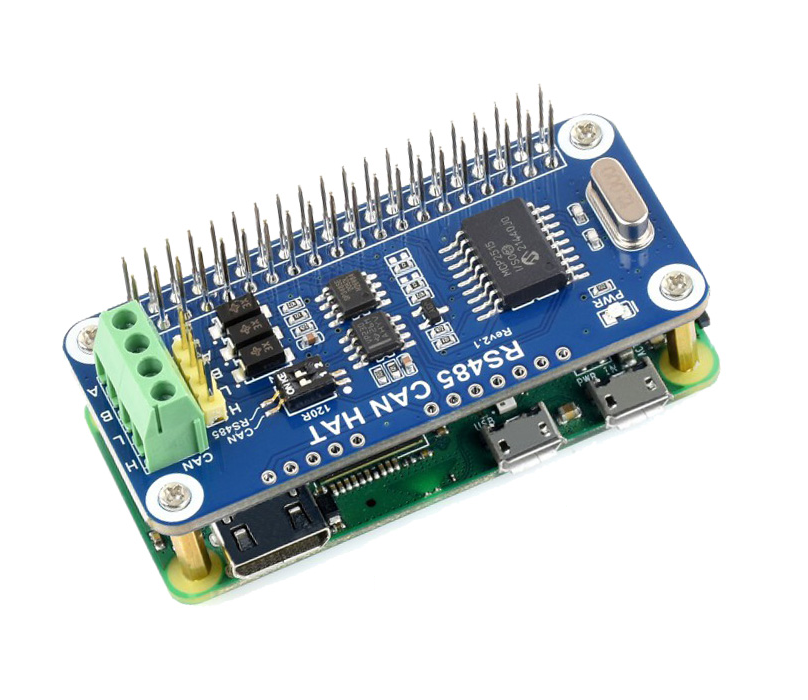

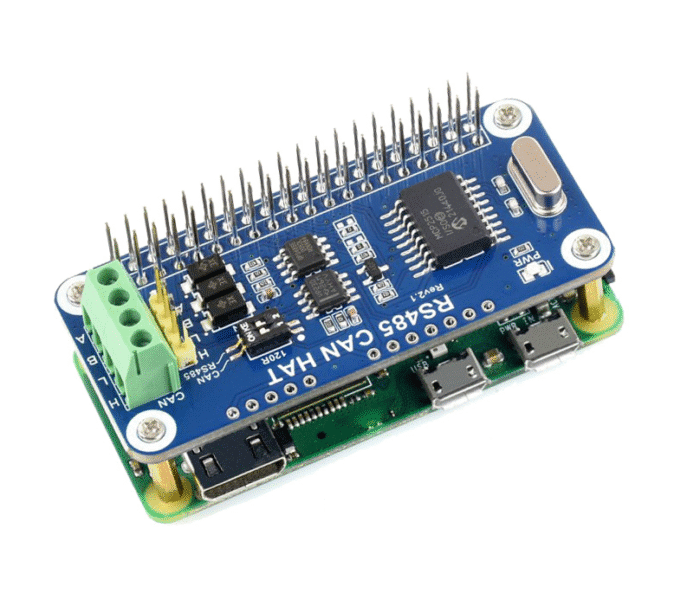

carte extension RS485 pour Raspberry PiCAN mcp2515 HAT
د.ج 3500
📌 EMPLACEMENT : B23
3 en stock
Description
🔧 Caractéristiques techniques
| Élément | Détail |
|---|---|
| Contrôleur CAN | MCP2515 (via SPI) |
| Transceiver CAN | TJA1050 |
| Transceiver RS485 | SP3485 (ou MAX3485 selon les modèles) |
| Interface CAN | SPI (GPIO 10–11–9 + INT, souvent GPIO25) |
| Interface RS485 | UART (GPIO 14 / TX, GPIO 15 / RX) |
| Tension logique | 3.3V compatible Raspberry Pi |
| Connectique | Borniers à vis (CAN_H, CAN_L, A, B) |
| Résistance de terminaison | 120Ω activable via jumper |
| Oscillateur | 16 MHz pour MCP2515 |
| Indicateurs LED | TX / RX / POWER (selon modèle) |
| Compatibilité | Raspberry Pi 4/3/Zero/Zero 2 W/5, etc. |
✅ Avantages
| Avantage technique | Explication courte |
|---|---|
| 🔌 Plug-and-play | Compatible directement avec les GPIO du Raspberry Pi |
| 🧠 Double protocole | Gère à la fois CAN et RS485, utile pour différents types de communication |
| ⚙️ Stable & fiable | Communication longue distance & robuste (RS485/CAN = jusqu’à 1km) |
| 🔁 Half-duplex intelligent | RS485 permet la comm. bidirectionnelle sur 2 fils |
| 🧱 Structure matérielle claire | MCP2515 standardisé + transceivers fiables (TJA1050, SP3485) |
| 🧩 Code & support logiciel | Support complet sous Linux avec can-utils, pyserial, modbus, etc. |
| 🌐 Multinœud | Permet des réseaux de 32+ appareils (RS485) ou 112+ (CAN) |

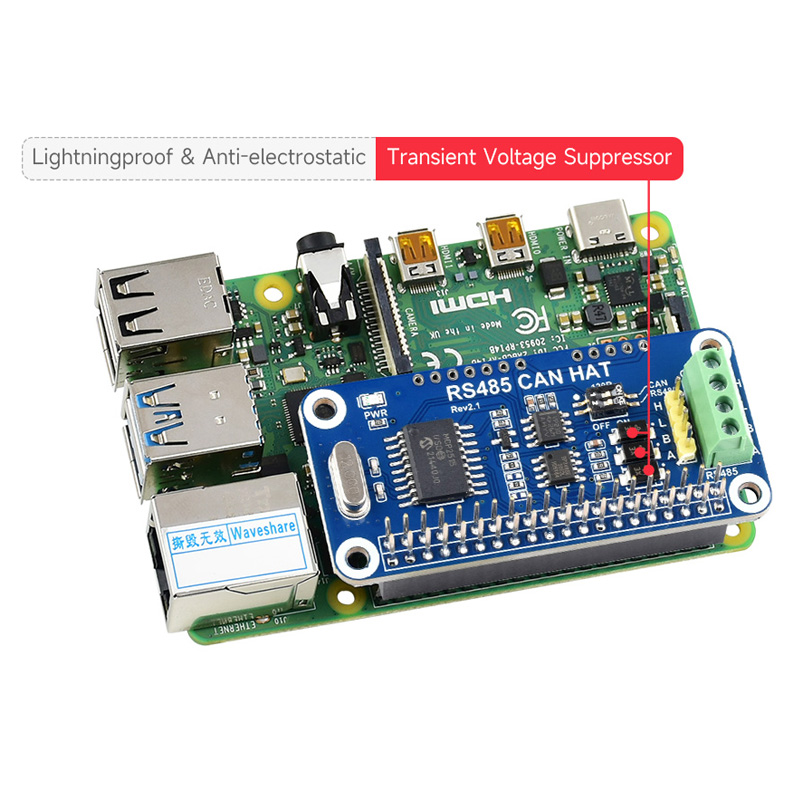

| 🔒 Protection intégrée | Diodes de protection ESD sur les lignes RS485 / CAN |
🛠️ Applications typiques
| Domaine | Exemples concrets |
|---|---|
| 🚗 Automobile | Réception des trames CAN (OBD2, capteurs, ECU, diagnostics…) |
| 🏭 Automatisation industrielle | Communication entre automates, PLC, capteurs via Modbus RTU (RS485) |
| 🏠 Domotique | Contrôle d’équipements via RS485 (vannes, relais, capteurs environnementaux) |
| 📡 Réseaux distribués | Communication entre plusieurs Raspberry Pi ou microcontrôleurs distants |
| 🔬 Capteurs en environnement difficile | RS485/CAN résiste aux interférences (usines, longue distance) |
| 🛰️ Systèmes embarqués | Véhicules autonomes, drones, robots collaboratifs |
| 🧪 Expérimentation / recherche | Mesure de signaux distribués, test de protocoles industriels |
📦 Contenu typique du package
-
1x Carte RS485 CAN HAT
-
4x entretoises + vis de fixation
-
1x jumper de terminaison 120Ω
-
Documentation technique ou liens vers GitHub
