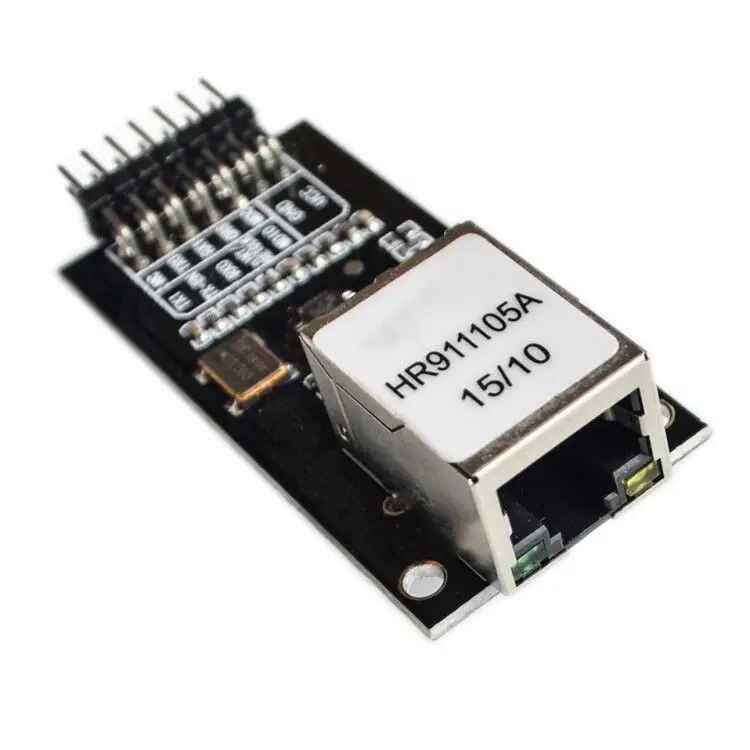

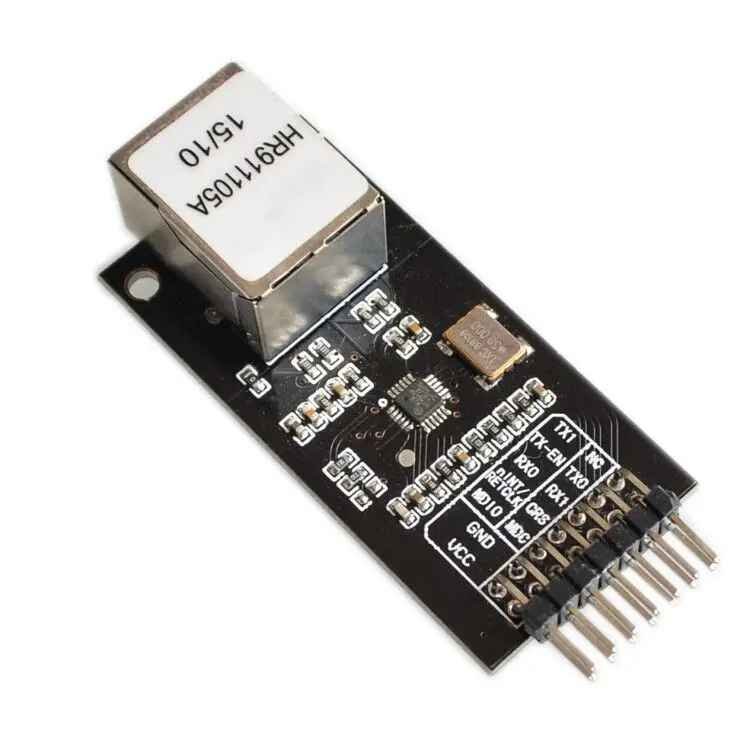

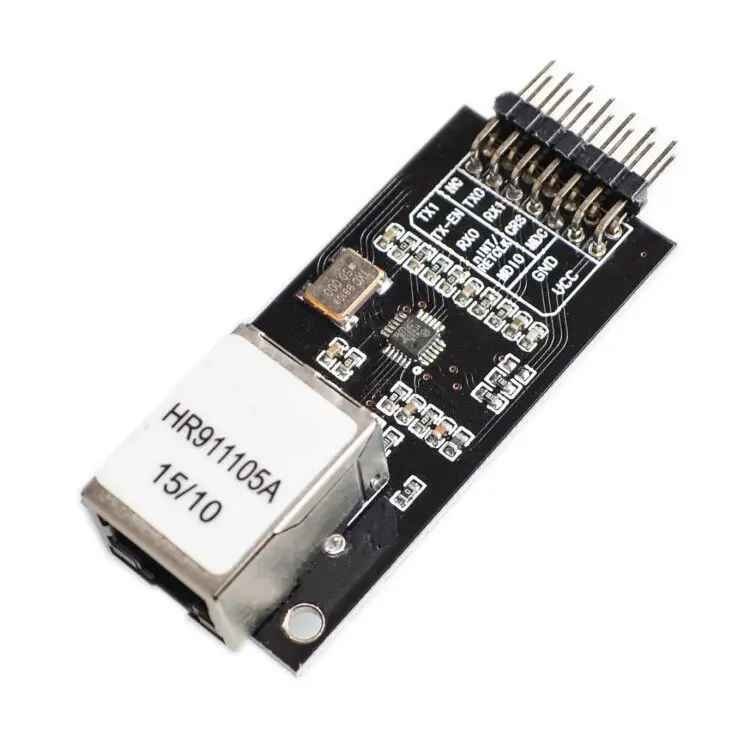

Carte Ethernet Réseau LAN8720
د.ج 1400
📌 EMPLACEMENT : QQ04
Le LAN8720 est une puce PHY Ethernet très utilisée avec les microcontrôleurs pour ajouter une connectivité Ethernet, notamment avec ESP32 ou d’autres plateformes prenant en charge RMII (Reduced Media Independent Interface).
Ce n’est pas un module Ethernet standard pour Arduino UNO comme le ENC28J60 ou le W5100, mais il est utilisé dans des projets nécessitant une interface Ethernet rapide avec un ESP32, STM32, ou d’autres microcontrôleurs avec un MAC Ethernet intégré.
🌐 Présentation du LAN8720
Le LAN8720 est une puce PHY Ethernet (et non un module Ethernet complet) utilisée pour ajouter une connectivité Ethernet à des microcontrôleurs compatibles RMII comme l’ESP32 ou STM32.
🔴 ⚠️ Incompatible avec Arduino UNO ou Mega ! Ces cartes n’ont pas de contrôleur MAC Ethernet intégré.
⚙️ Caractéristiques principales
-
🔵 Type : PHY Ethernet (nécessite un MAC Ethernet séparé)
-
🟢 Interface : RMII (Reduced Media Independent Interface)
-
🟡 Vitesse : 10/100 Mbps
-
🟣 Alimentation : 3.3V uniquement
-
🔴 Connecteur : RJ45 avec transformateur intégré (MagJack)
🤝 Connexion ESP32 ↔ LAN8720
| 🟠 ESP32 Pin | 🔵 LAN8720 Pin |
|---|---|
| 🟢 GPIO0 | CRS_DV |
| 🟢 GPIO23 | TXD1 |
| 🟢 GPIO22 | TX_EN |
| 🟢 GPIO19 | TXD0 |
| 🟢 GPIO18 | RXD0 |
| 🟢 GPIO25 | RXD1 |
| ⚫ GND | GND |
| 🔴 3.3V | VCC |
🔄 Résumé des compatibilités
| 🧩 Élément | 🟢 Compatible | 🔴 Incompatible |
|---|---|---|
| ESP32 | ✅ (MAC + RMII) | — |
| STM32 (avec MAC) | ✅ | — |
| Arduino UNO / Mega | — | ❌ Pas de MAC Ethernet |
| W5100 / W5500 module | ✅ (avec Arduino) | — |
