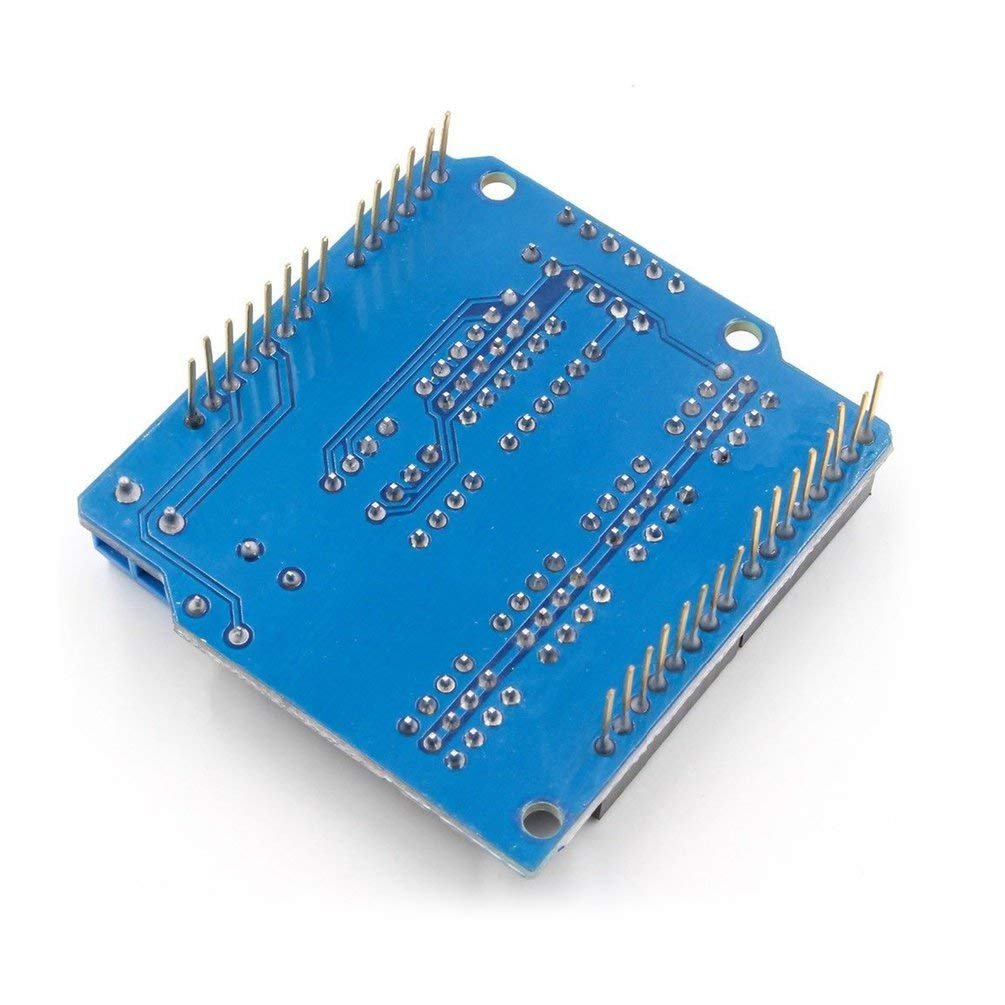

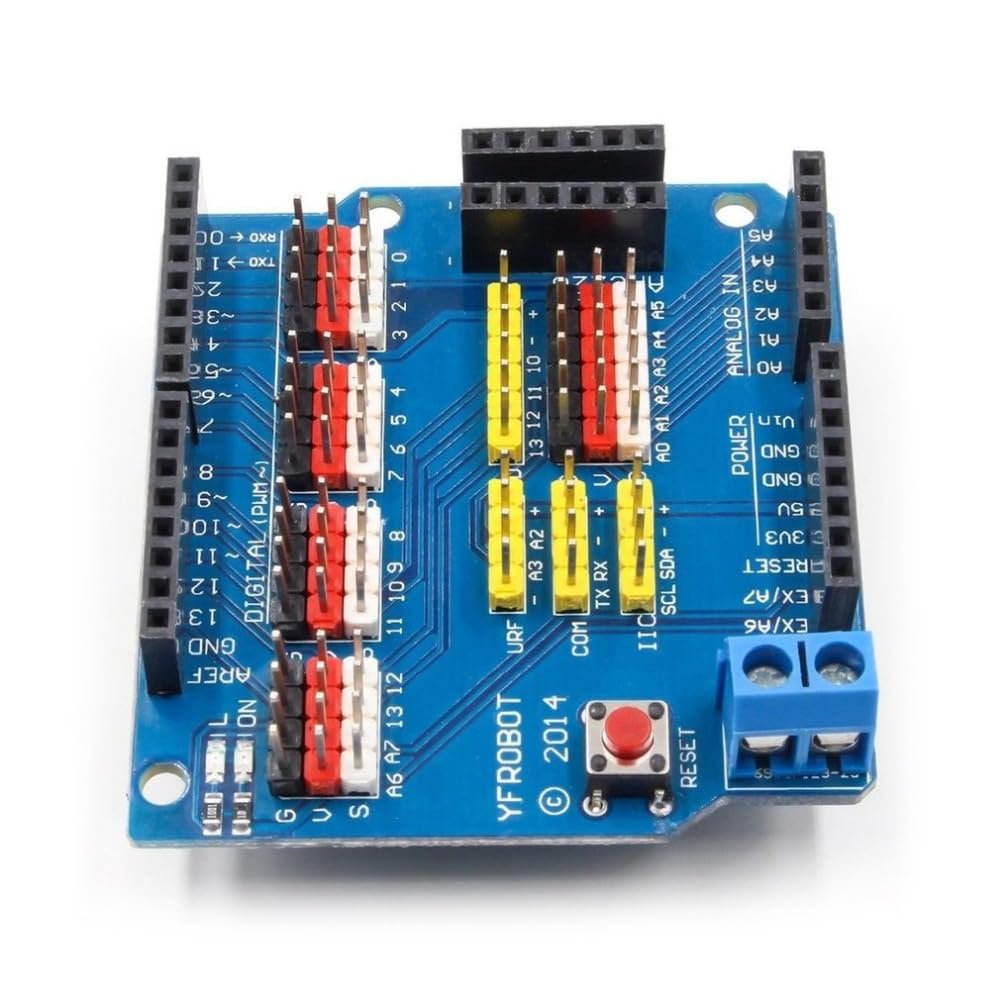

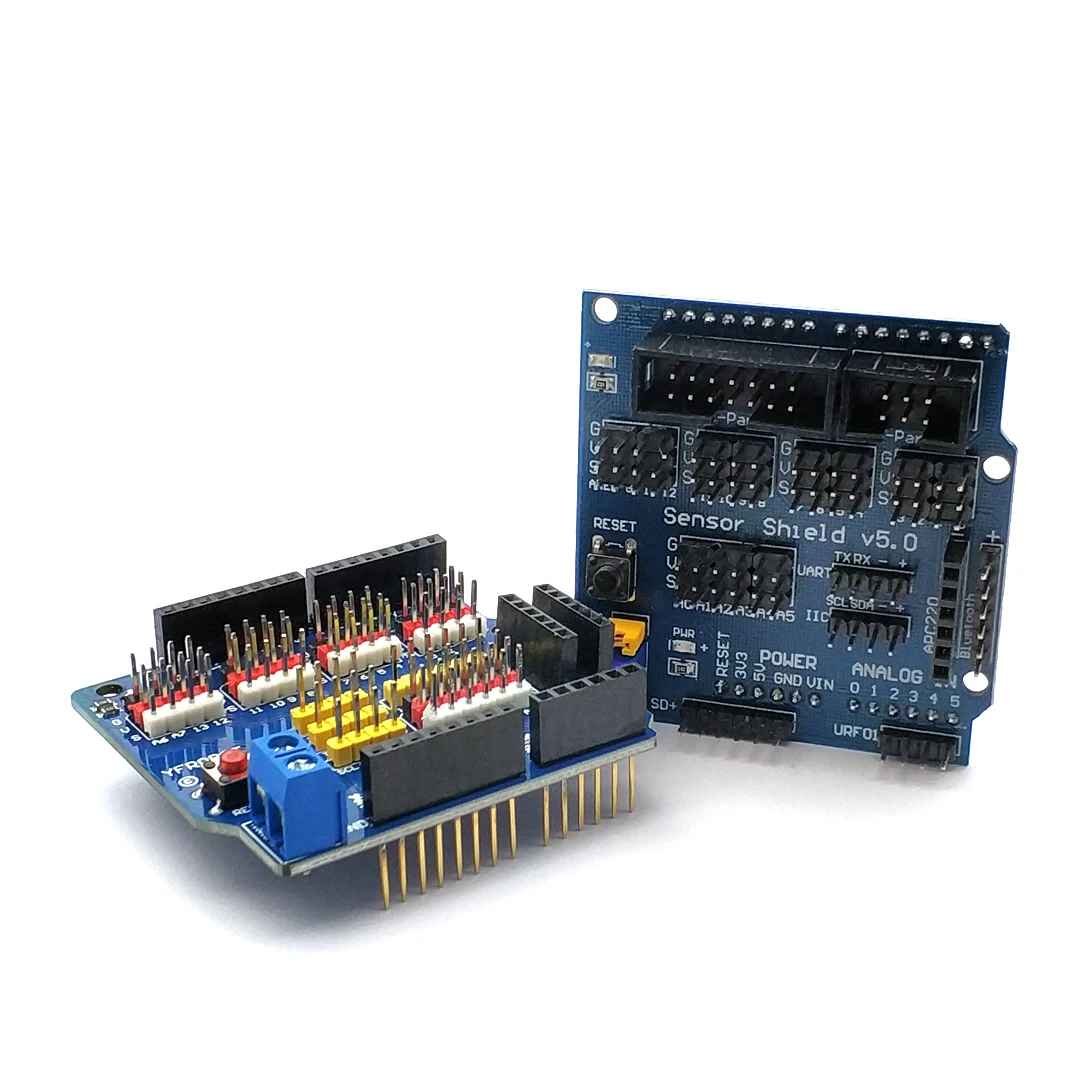

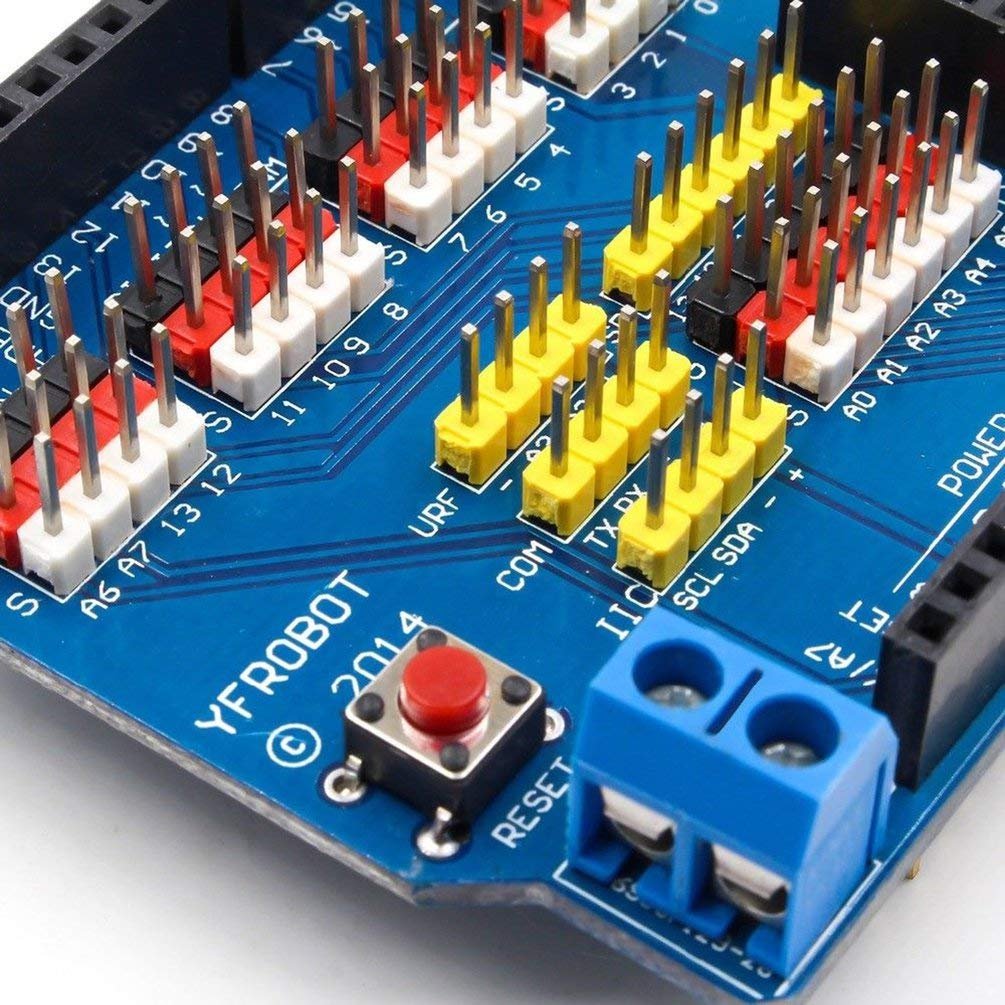

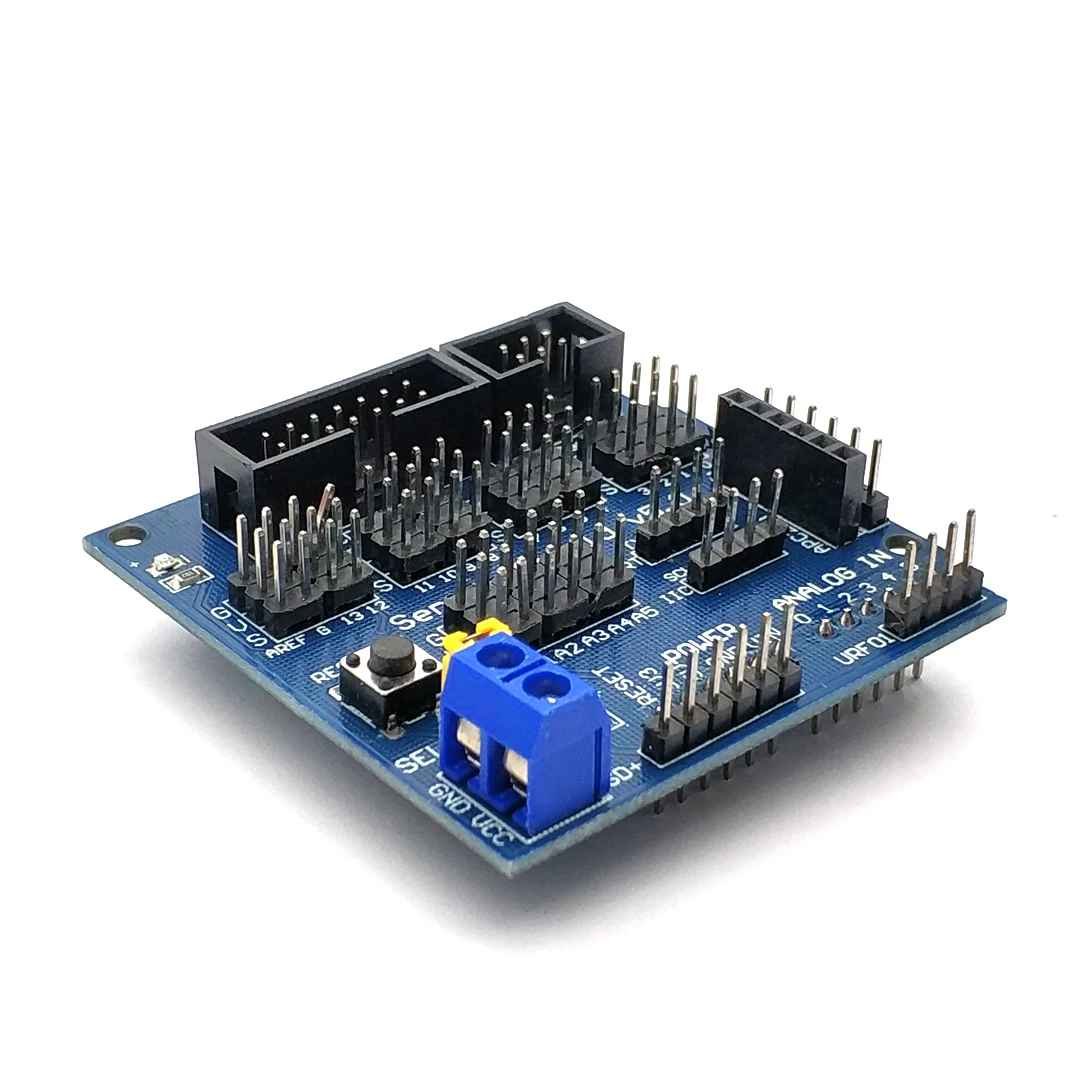

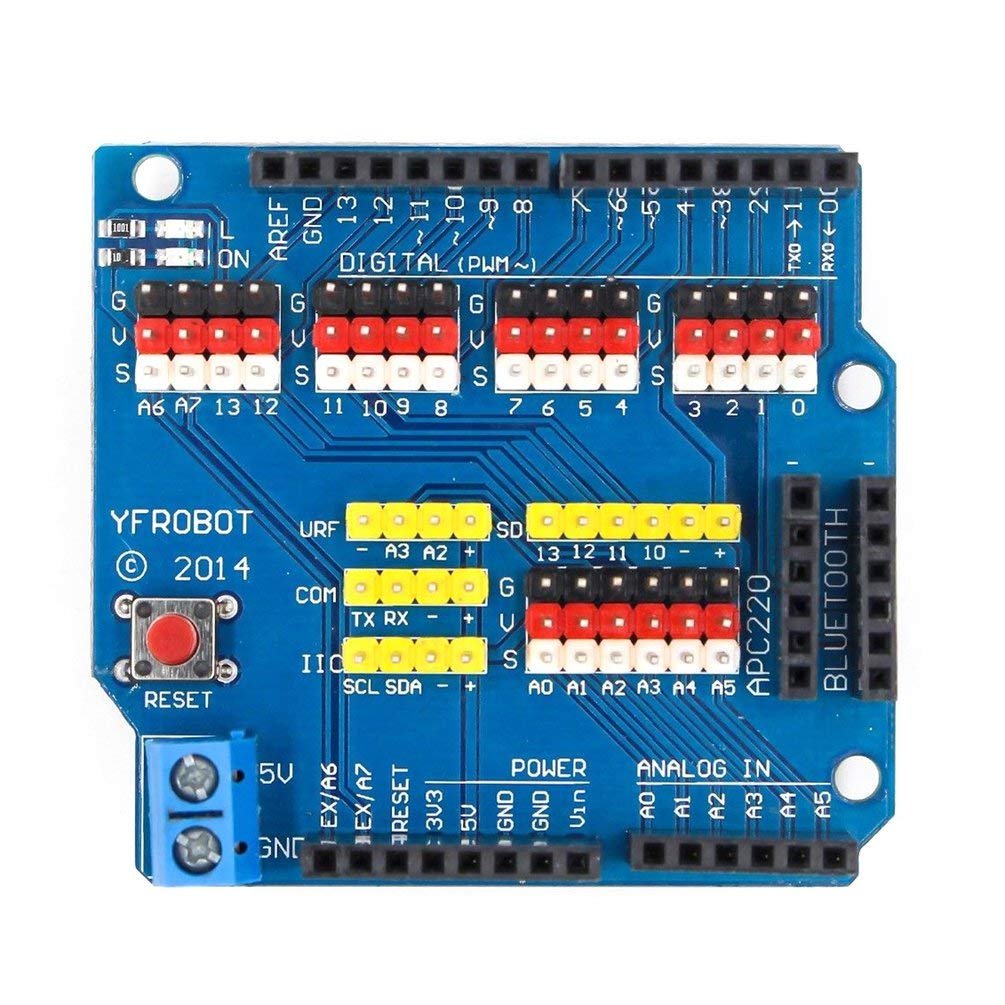

Name: Carte d'extension de capteur V5, pour Arduino UNO R3
SKU: 35107
Availability: InStock

Carte d’extension de capteur V5, pour Arduino UNO R3

د.ج 1000

Qu’est-ce que la Sensor Shield V5.0 ?

La Sensor Shield V5.0 est une carte d’extension plug‑and‑play conçue pour simplifier les connexions entre un Arduino UNO R3 et divers modules : capteurs (sondes, ultrason…), servos, relais, boutons, potentiomètres, modules Bluetooth, RF, cartes SD, écrans LCD, etc.

🔷 Présentation générale

🛠️ La Sensor Shield V5.0 se branche directement sur un Arduino UNO R3 et fournit des connecteurs 3 broches (🟥 Signal, 🟩 Vcc, ⚫ GND) pour faciliter la connexion de capteurs, servos, et modules sans soudure.

📊 Tableau des Caractéristiques Principales

🧩 Fonction	⚙️ Description	🎨 Code couleur / Icône
🔌 Digital I/O (D0–D13)	Connexion facile à des capteurs numériques ou boutons	🟥 Signal / 🟩 Vcc / ⚫ GND
📈 Analog (A0–A5)	Entrées analogiques pour capteurs de température, lumière, etc.	🟨 A0–A5 avec 3 broches
🌀 PWM / Servos	Jusqu’à 32 servos possibles via les sorties PWM	⚙️ D3, D5, D6, D9, D10, D11
🔄 UART (Série)	Port série pour module Bluetooth, GPS, etc.	🔵 TX / RX
🔁 I²C	Pour capteurs numériques I²C (gyroscope, IMU, etc.)	🟣 SDA / SCL
📡 XBee Socket	Interface sans fil longue portée (ZigBee, Bluetooth XBee)	📶 Encoche spéciale
💾 SD Card Slot (via SPI)	Connecteur SD pour stockage de données	🟤 MOSI, MISO, SCK, CS
📶 Module RF (APC220)	Connecteur UART pour modules RF	🔵 TX/RX 2 broches
🔲 Écran LCD 128×64 / 1602	Interface dédiée pour affichage LCD	🟢 Connecteur standard LCD
🔋 Alimentation externe	Bornier vert (7V~12V) pour alimenter servos en puissance	🟢 Bornier + LED Power 🔴
🔁 Bouton Reset	Réinitialise l’Arduino sans débrancher	🔴 Reset

📦 Accessoires compatibles

📌 Module	✅ Compatible ?	🔍 Port à utiliser
📷 Capteur ultrason HC-SR04	✅ Oui	D2 / D3
🧠 Servo moteur SG90	✅ Oui	D9, D10, D11 (PWM)
🌡️ Capteur température LM35	✅ Oui	A0, A1…
📡 Bluetooth HC-05	✅ Oui	TX / RX
📶 Module XBee	✅ Oui	Port XBee dédié
📀 Carte SD (via SPI)	✅ Oui	D10 à D13
🖥️ Écran LCD 1602/12864	✅ Oui	Connecteur LCD

💡 Avantages pédagogiques

🎓 Didactique : parfait pour débutants, ateliers STEM et prototypage rapide
🔧 Sans soudure : pas besoin de breadboard pour connecter capteurs
🔌 Alimentation dédiée : utile pour les projets robotiques à servos multiples

🧠 À retenir

👍 Avantages	⚠️ À surveiller
Connexion plug-and-play rapide	Nécessite parfois alim externe
Supporte XBee, SD, LCD, servos…	Attention aux conflits de broches
Idéal pour projets IoT ou robotique	Pas de Wi-Fi/Bluetooth intégrés
