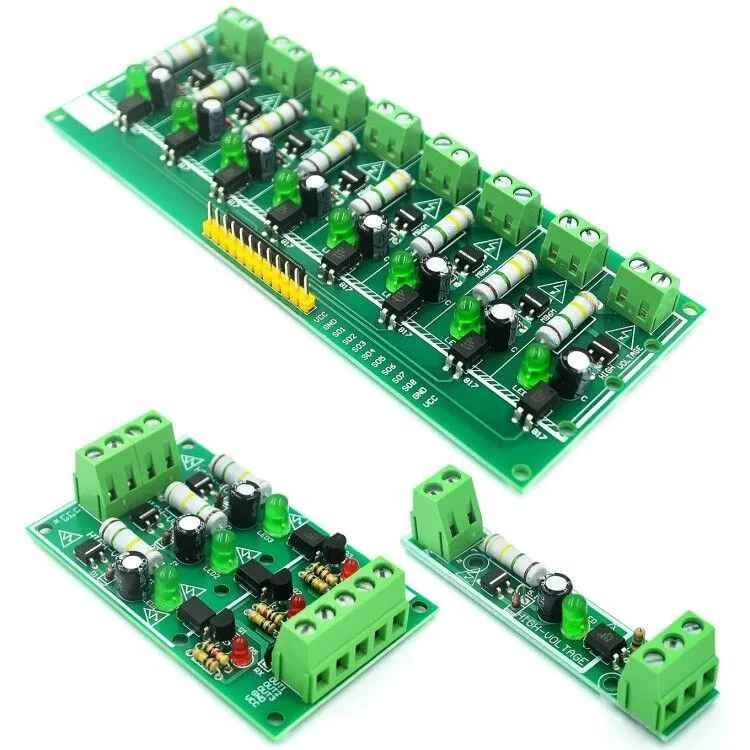

Carte de test détection d’isolement optocoupleur 1/3/8 canaux AC 220V

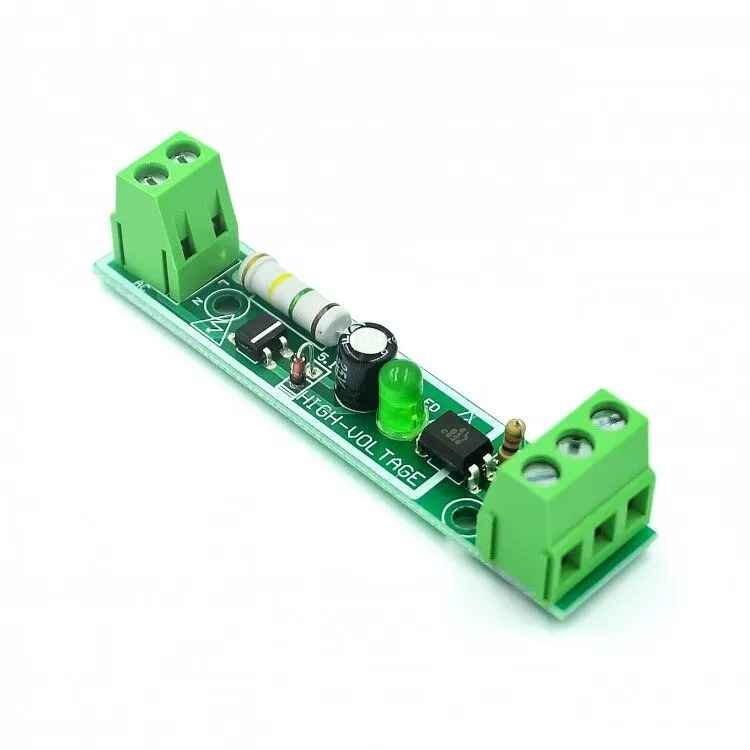

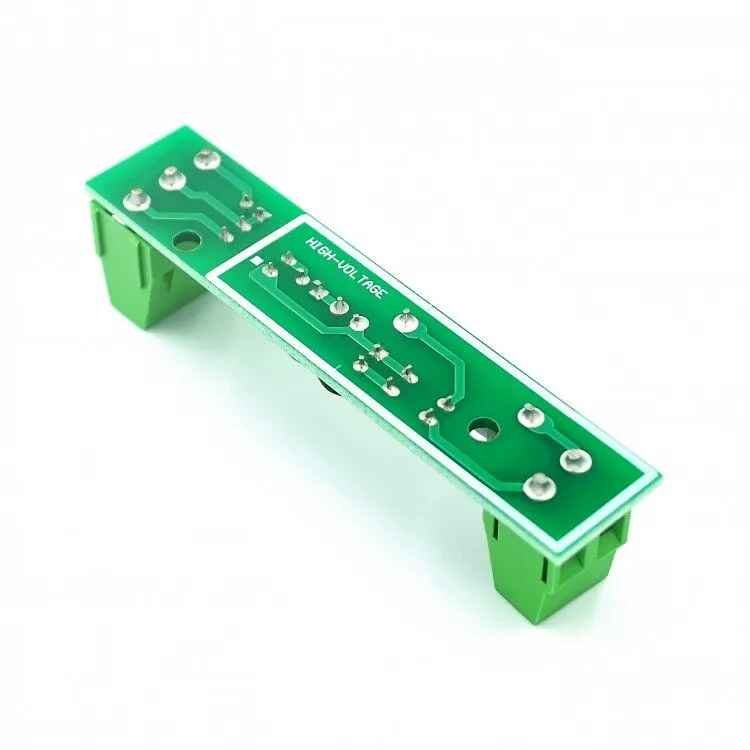

Module de détection coupleur électro-optique 1 voie 220V AC

Fonction: Il peut être utilisé pour détecter l’existence de 220V ac

Le niveau TTL de sortie peut être détecté par SCM. Il pourrait être 3-5V

Le niveau PLC24V peut également être connecté

Lorsqu’il est connecté à l’entrée PLC, l’extrémité PLC COM est connectée à l’alimentation 24V. L’extrémité d’entrée est connectée à la sortie de signal de la carte, et GND sur la carte optocoupleur est connecté au pôle négatif de l’alimentation électrique

La borne verte 2P 5.0 est connectée à une tension de 220V

La borne 3P est connectée à l’entrée SCM.

La taille de la carte est de 73mm x 15mm

Avertissement de sécurité:

En pratique, tout dispositif dans le wireframe blanc sur la plaque ne doit pas être touché après la mise sous tension du module. Parce que c’est à haute tension. Faites attention à la sécurité de l’électricité.

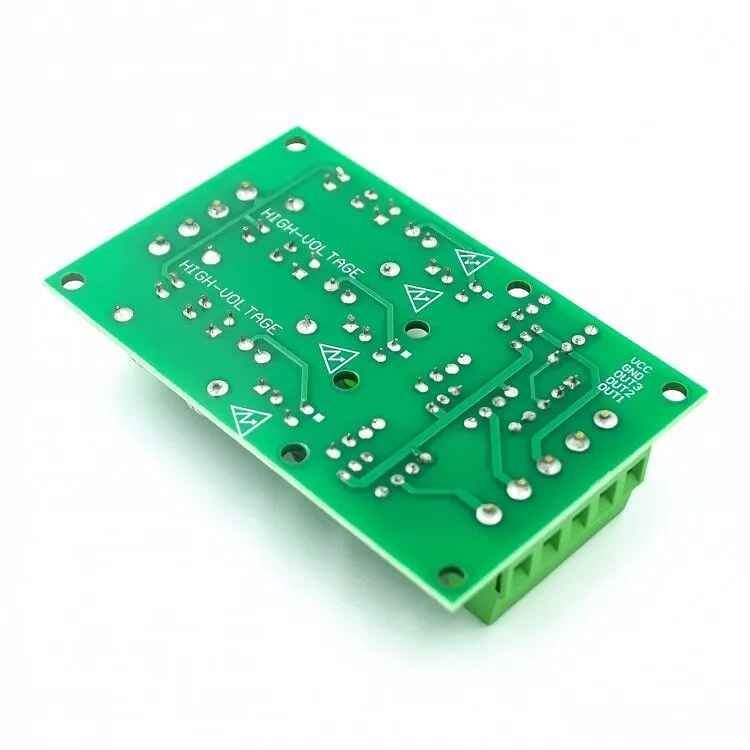

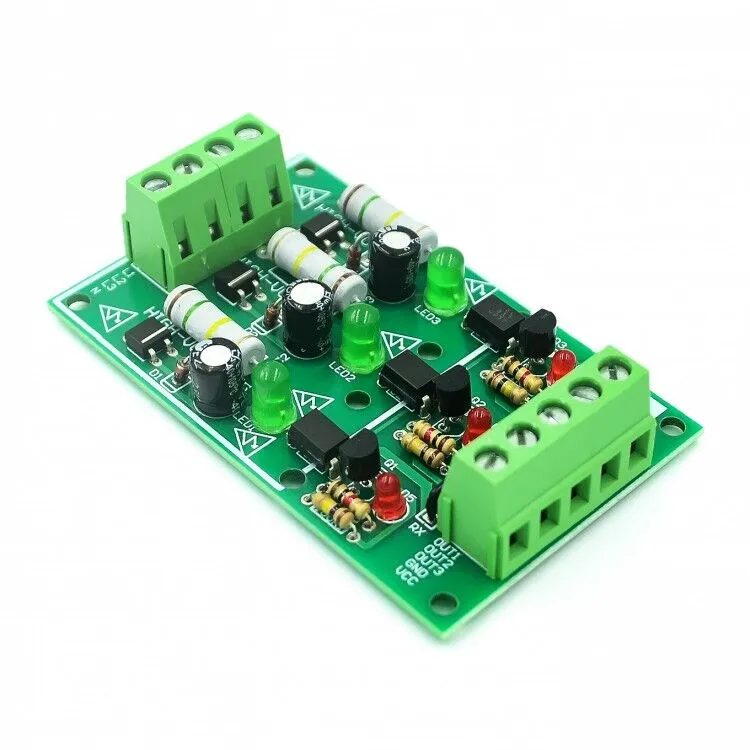

Description à 3 voies:

1. Fonction: Tester l’existence de CA 220V; Lorsqu’il y a 220V, l’optocoupleur peut être mis à la terre; Sinon, il ne fonctionne pas
2. Niveau haut/bas de sortie: l’interface SCM IO peut être directement connectée pour les tests avec une tension de 3-5V
3. Adaptable à la connexion PLC, compatible avec presque toutes les entrées PLC

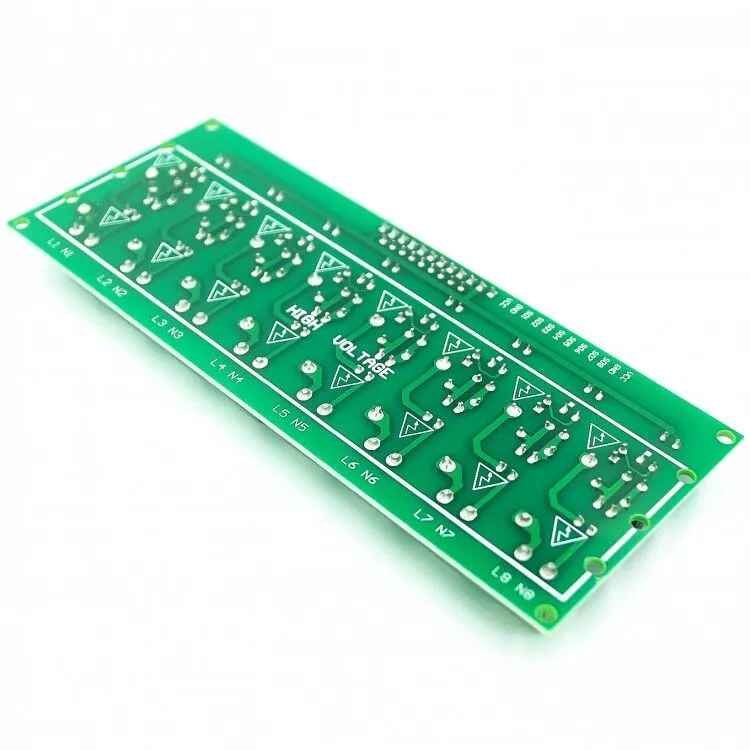

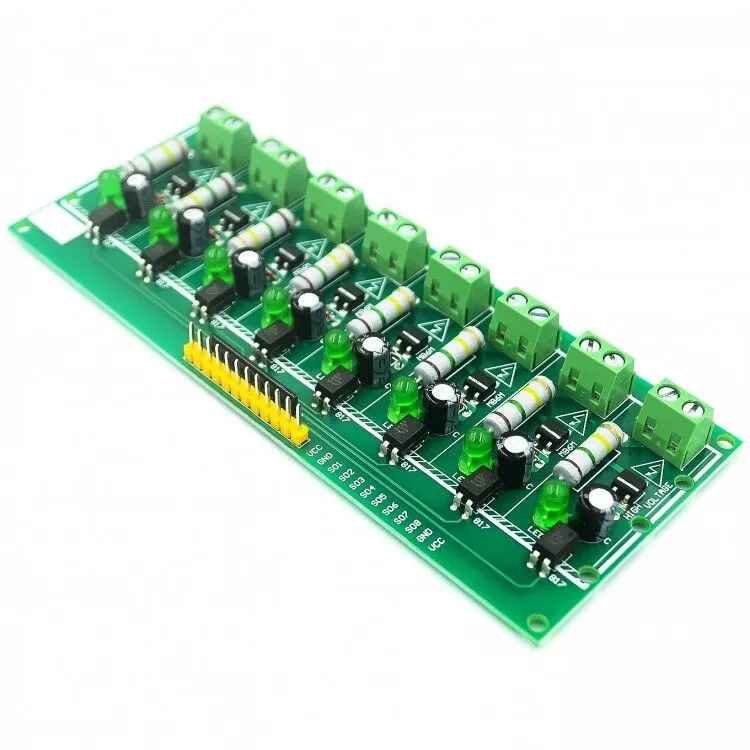

Description à 8 voies:

Fonction: Tester l’existence de AC 220V
Niveau de sortie TTL: Peut être testé en utilisant le MCU, la tension est de 3-5V
La sortie peut être connectée à PLC 24V
Connexion:
Lors de la connexion de l’entrée PLC, la borne COM du PLC est connectée à l’alimentation 24V, la borne d’entrée est connectée à la S1-S8 de sortie du signal de la carte, et l’optocoupleur GND est connecté au pôle négatif de l’alimentation électrique.
La borne bleue 5.0 connecte la tension 220V et la sortie du signal de broche jaune.
Lorsque la tension de 220V est normale, le niveau de sortie est faible; Lorsque la mise hors tension de 220V, le niveau de sortie est élevé.
Remarque:
Une fois le module mis sous tension, ne touchez aucune partie du cadre de la ligne blanche sur la carte, car il s’agit d’une haute tension. Faites attention à la sécurité électrique.
