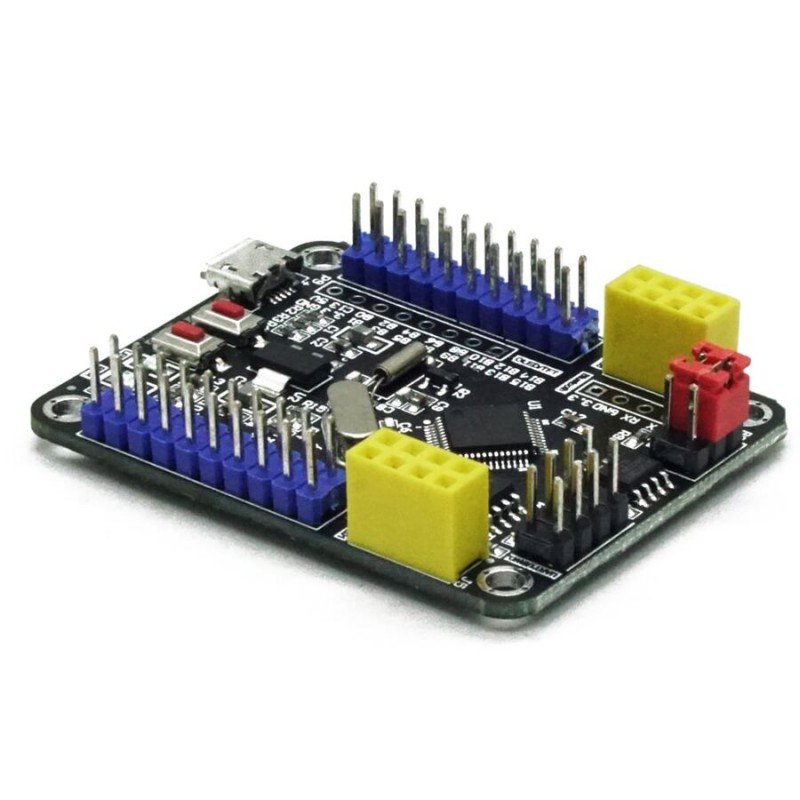

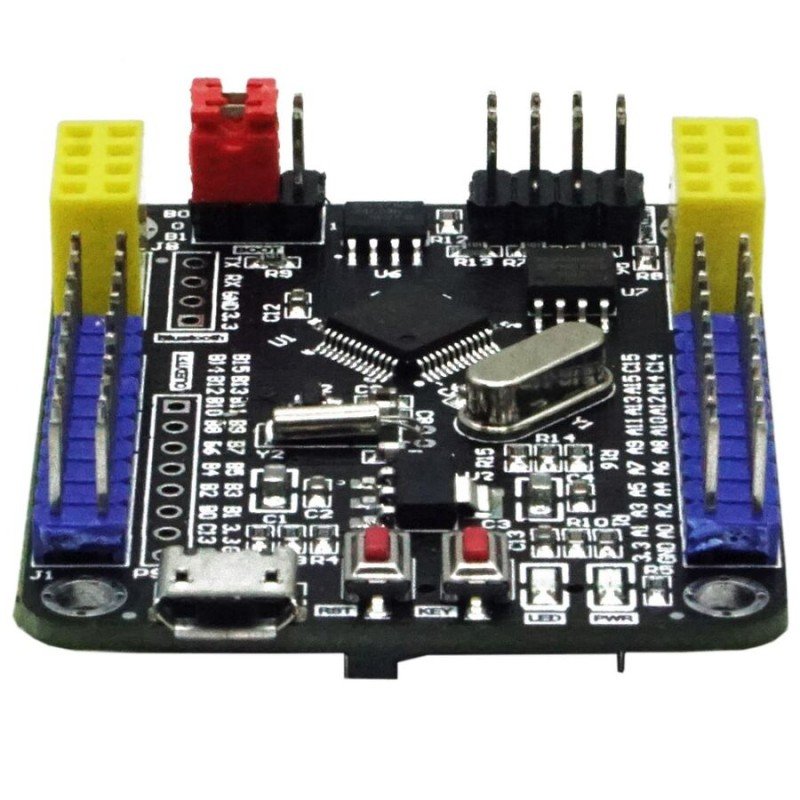

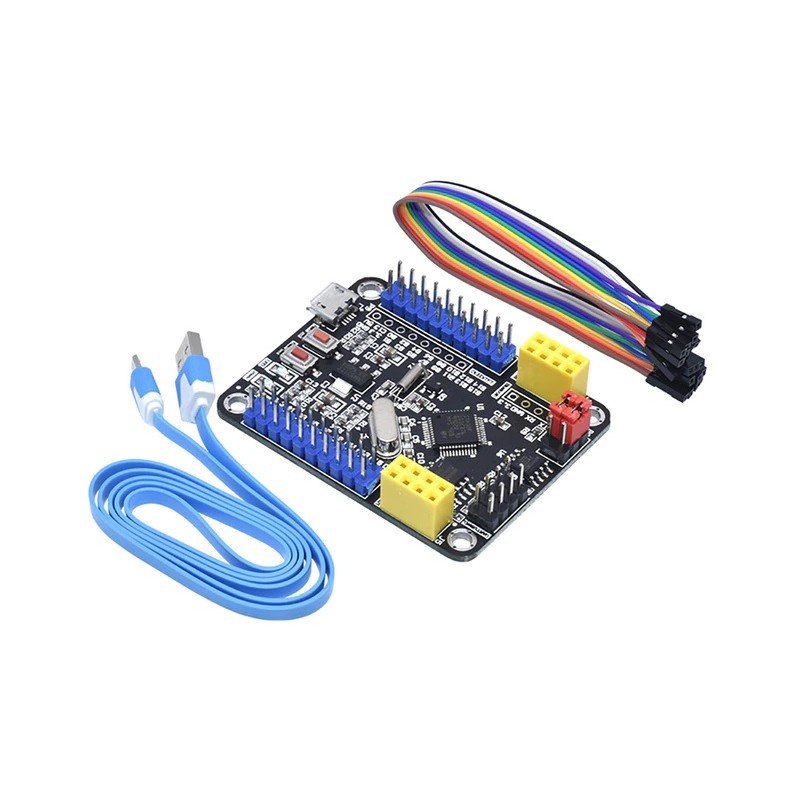

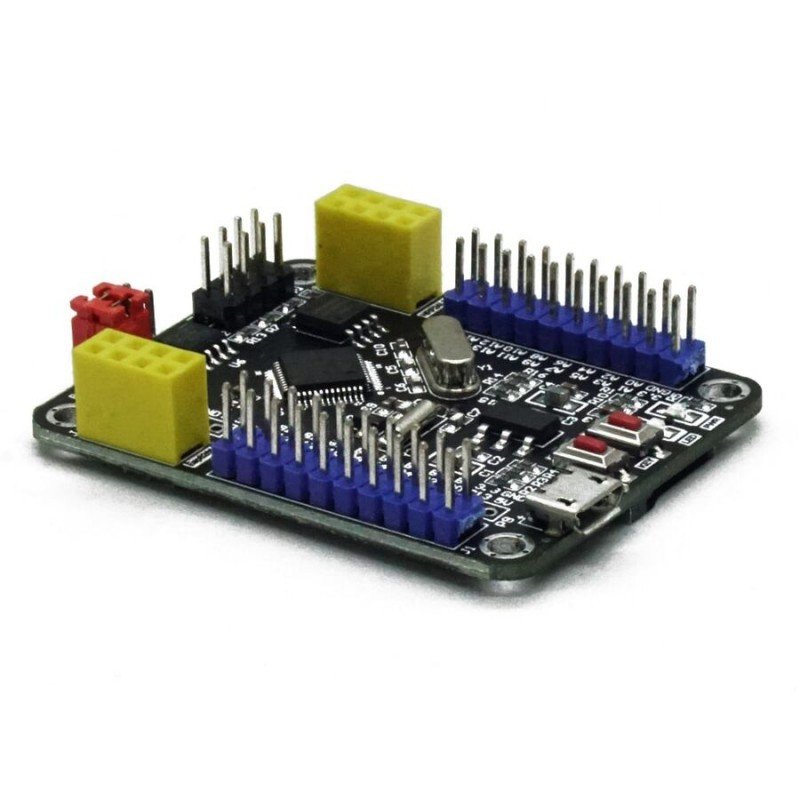

carte de développement STM32F103C8T6 + ESP8266 (WiFi), + NRF24L01 (radio 2.4 GHz)
د.ج 2500
📌 EMPLACEMENT : AA21
5 en stock
Tu sembles décrire une mini carte de développement STM32F103C8T6 enrichie de plusieurs interfaces/modules populaires : ESP8266 (WiFi), NRF24L01 (radio 2.4 GHz), WS1053 (probablement VS1053 pour l’audio MP3), et W5500 (Ethernet).
📦 Présentation générale de la carte
Il s’agit d’une carte STM32 multifonction orientée IoT/audio/communication, avec plusieurs headers/interfaces intégrés, idéale pour des projets embarqués connectés.
🔧 Microcontrôleur principal : STM32F103C8T6
| Caractéristique | Détail |
|---|---|
| 🧠 Cœur | ARM Cortex-M3, 32 bits |
| 🔄 Fréquence | 72 MHz |
| 💾 Flash | 64 Ko (souvent 128 Ko réels utilisables) |
| 🧠 RAM | 20 Ko |
| 🔌 Interfaces | UART, SPI, I²C, ADC, PWM, USB (device) |
| 🔋 Alimentation | 3.3V logiques, 5V via USB ou régulateur |

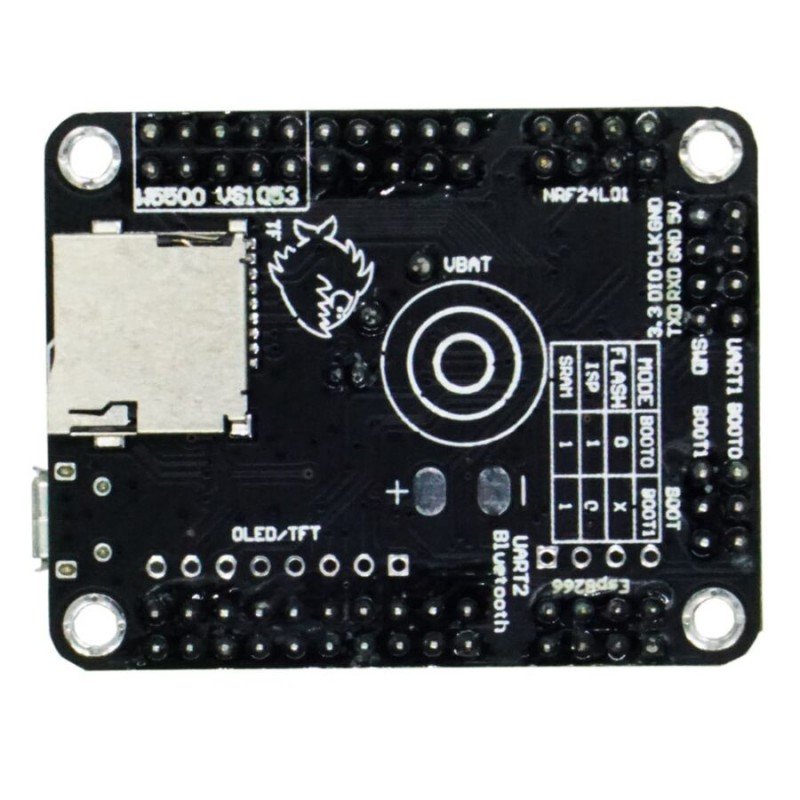

🧩 Modules/supports intégrés sur la carte
| Module / Interface | Utilité principale |
|---|---|
| ESP8266 | Module WiFi UART (ESP-01 ou intégré) |
| NRF24L01 socket | Communication radio 2.4 GHz sans fil |
| W5500 | Contrôleur Ethernet (via SPI) |
| VS1053 (probable) | Décodeur audio MP3 / WAV / OGG (via SPI) |
| USB | Micro USB pour alimentation et USB CDC |
| ST-Link/SWD header | Programmation et debug via ST-Link |
| UART header | Pour communication série ou programmation via UART |
| SPI/I2C broken out | Pour capteurs externes |
| Régulateur AMS1117 | Convertisseur 5V → 3.3V |
⚙️ Connexion et alimentation
-
💻 5V via USB (alim + USB série)
-
🔋 Alimentation externe possible via Vin
-
⚠️ Les périphériques comme NRF24L01 demandent une bonne stabilité 3.3V
💻 Programmation du STM32F103C8T6
Méthodes possibles :
| Méthode | Détail |
|---|---|
| ST-Link V2 | Méthode la plus fiable (via SWD) |
| USB (DFU mode) | Si bootloader Flashé |
| UART | Avec USB-TTL et boot0=1, boot1=0 |
| Arduino IDE | Avec STM32duino Core installé |
| PlatformIO | Support complet via ststm32 |
💡 Exemples de projets possibles
| Projet | Composants utilisés |
|---|---|
| 🌐 Serveur Web WiFi | STM32 + ESP8266 via UART |
| 📶 Communication radio | STM32 + NRF24L01 (par SPI) |
| 🎧 Lecteur MP3 | STM32 + VS1053 (commande SPI + SD) |
| 🌐 Client Ethernet | STM32 + W5500 (WebSocket / MQTT / HTTP) |
| 🧠 Gateway IoT | STM32 + ESP8266 + capteurs |
✅ Avantages
-
🔌 Tout-en-un : WiFi, Ethernet, Radio, Audio
-
💰 Très économique pour un mini système IoT complet
-
⚙️ Compatible avec Arduino IDE, STM32CubeIDE, PlatformIO
-
📡 Supporte projets sans fil, réseau, audio, capteurs…
Souhaites-tu :
-
Un schéma de câblage (ex. ESP8266 vers UART STM32) ?
-
Un exemple complet de projet (Web server, audio player, etc.) ?
-
Ou une liste de composants complémentaires ?
