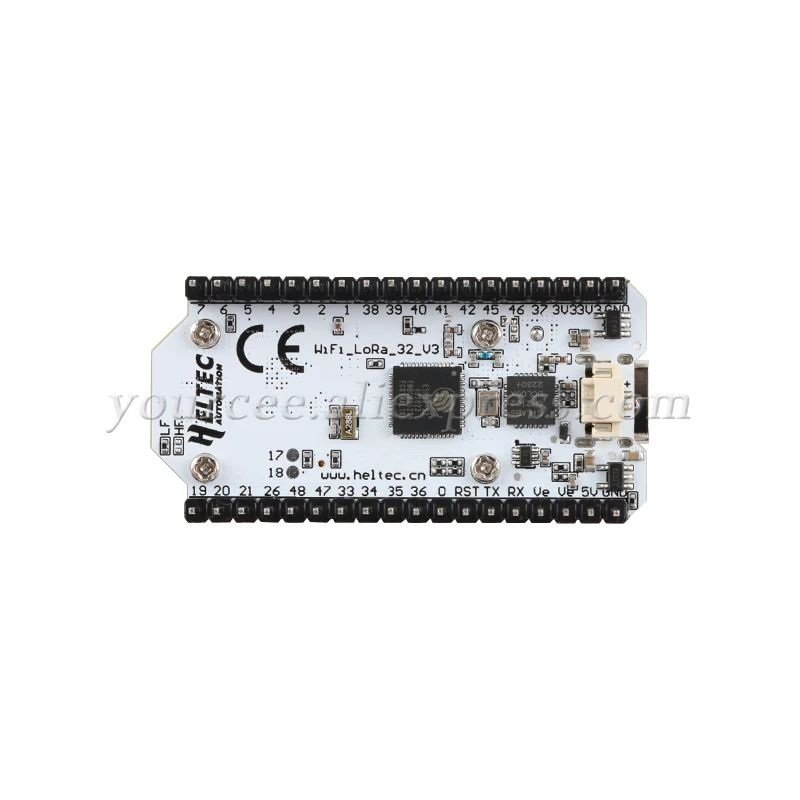

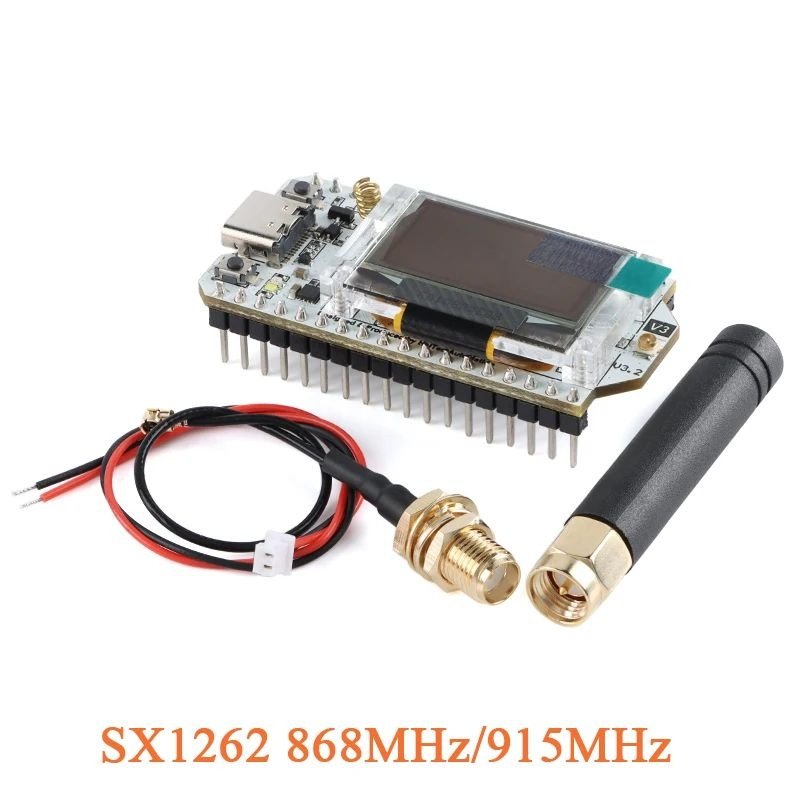

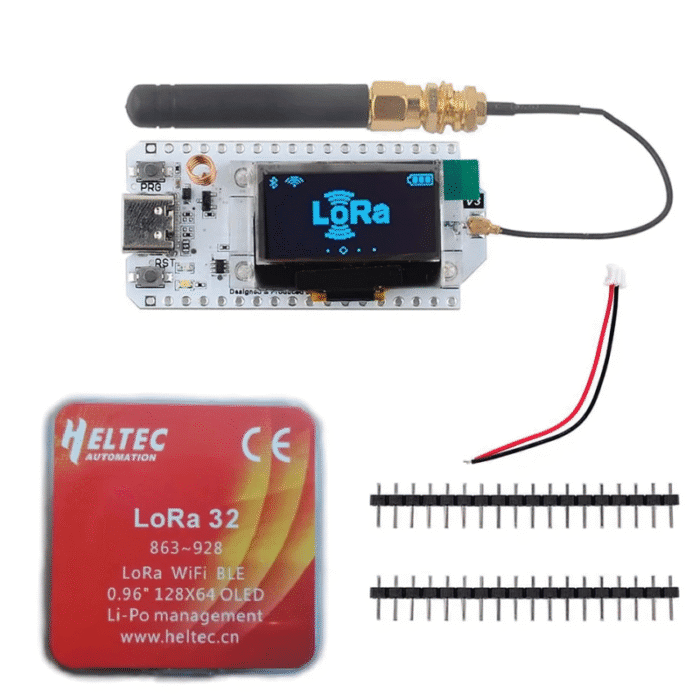

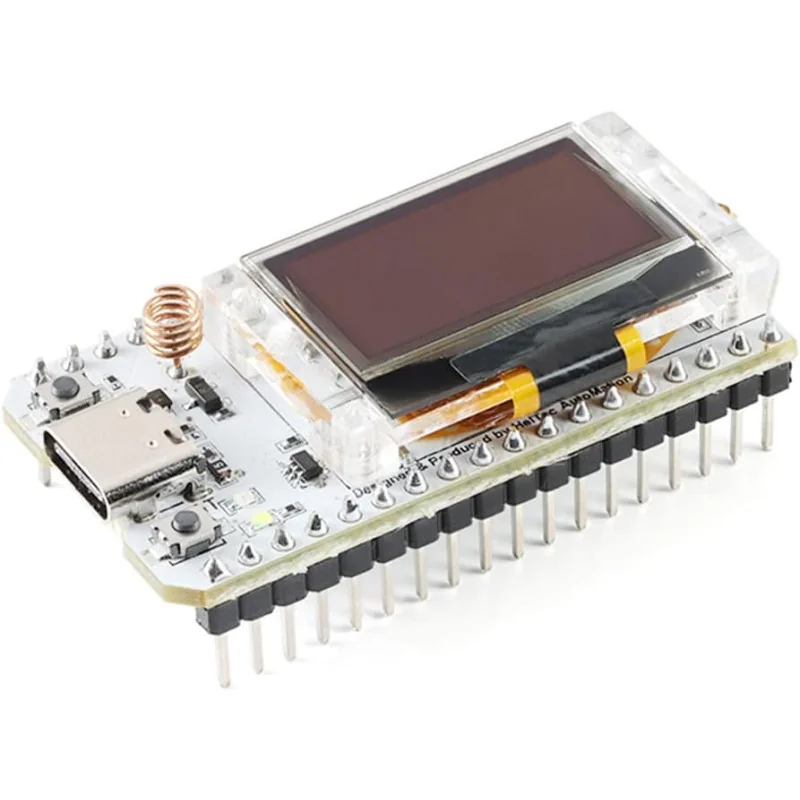

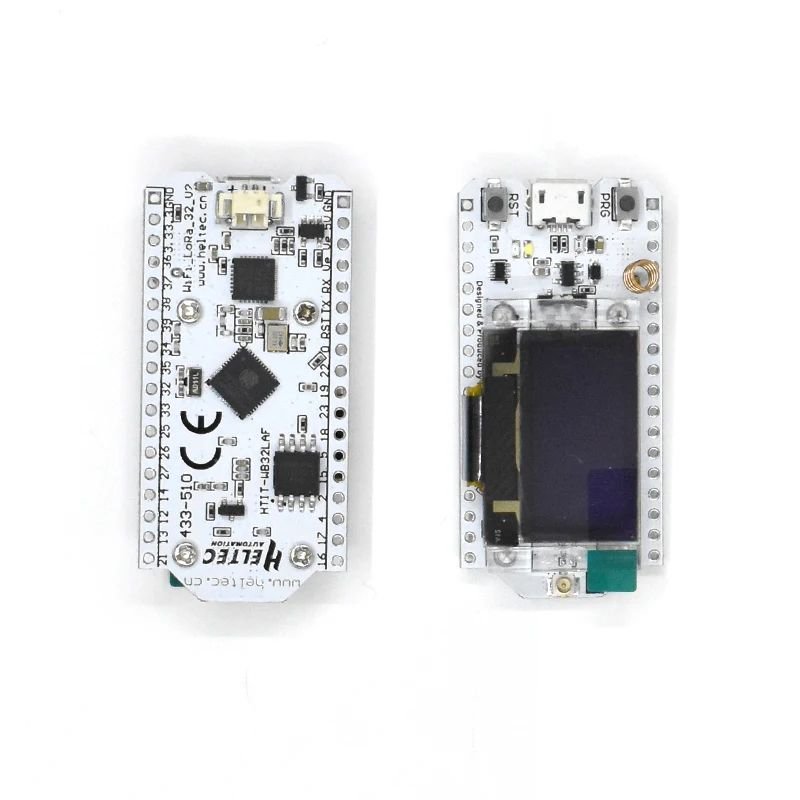

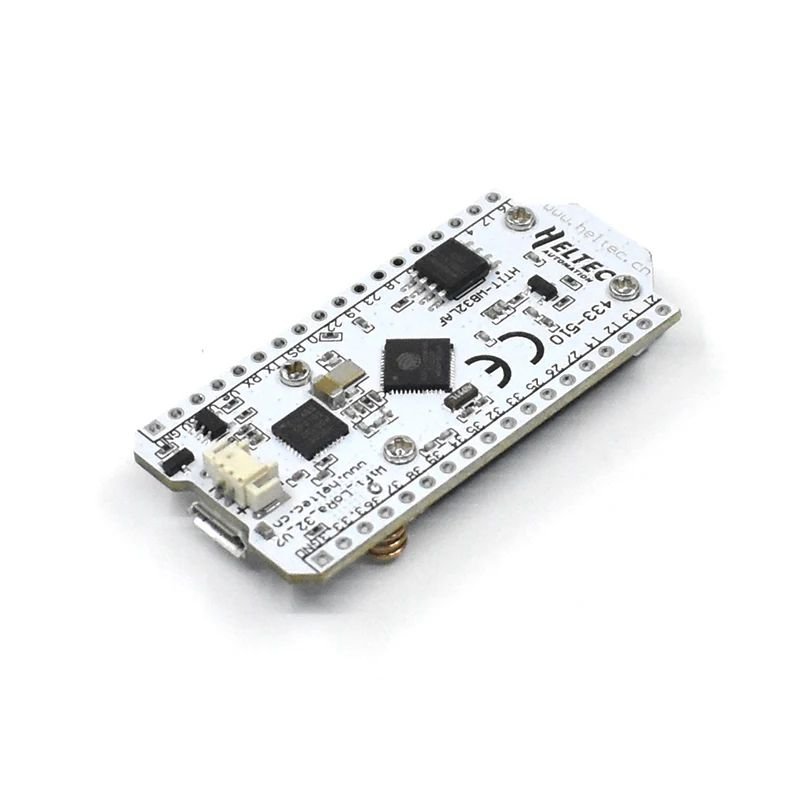

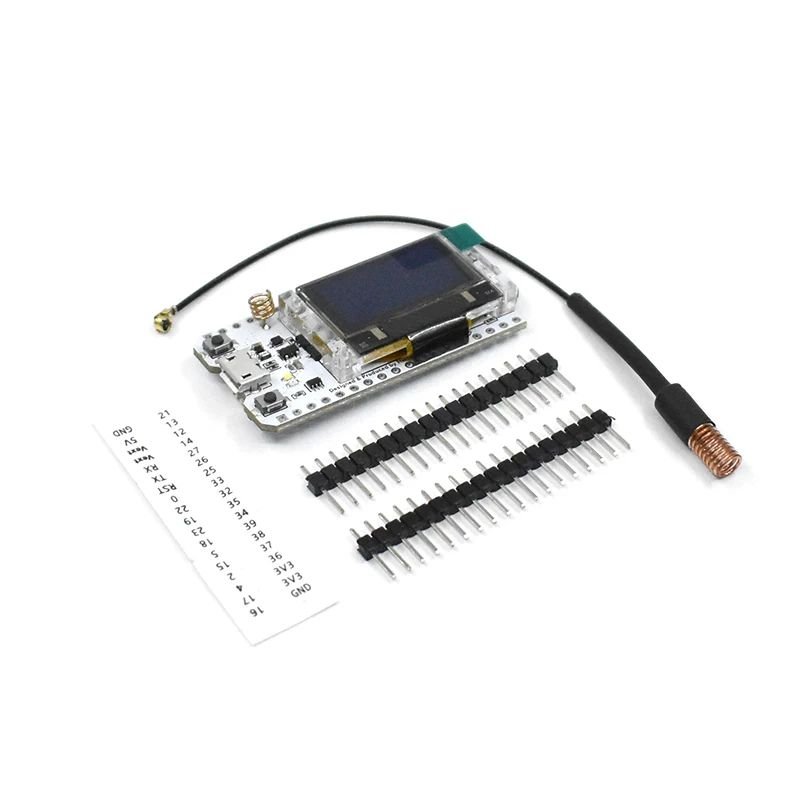

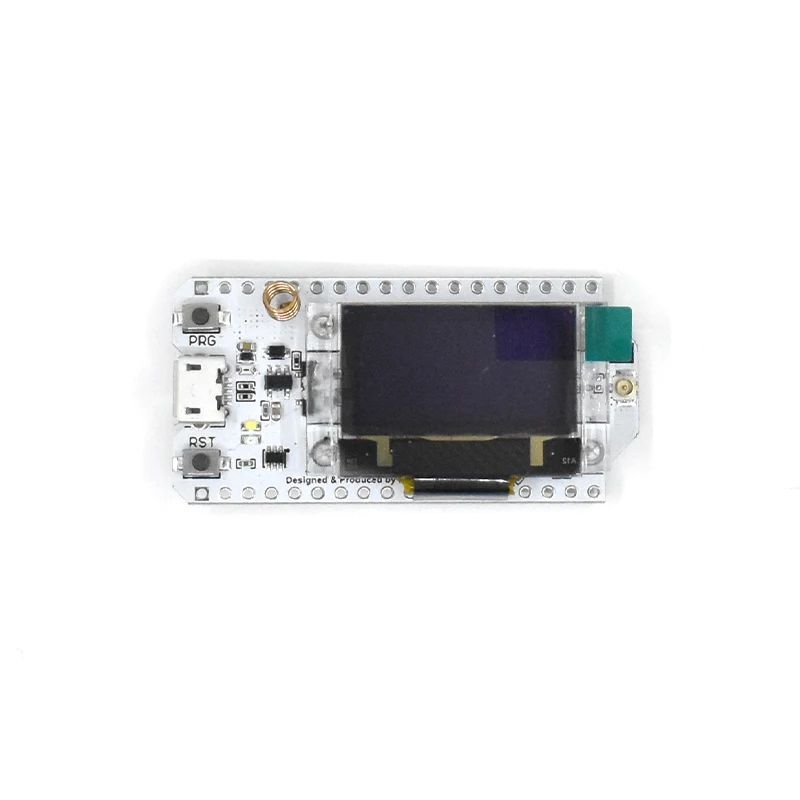

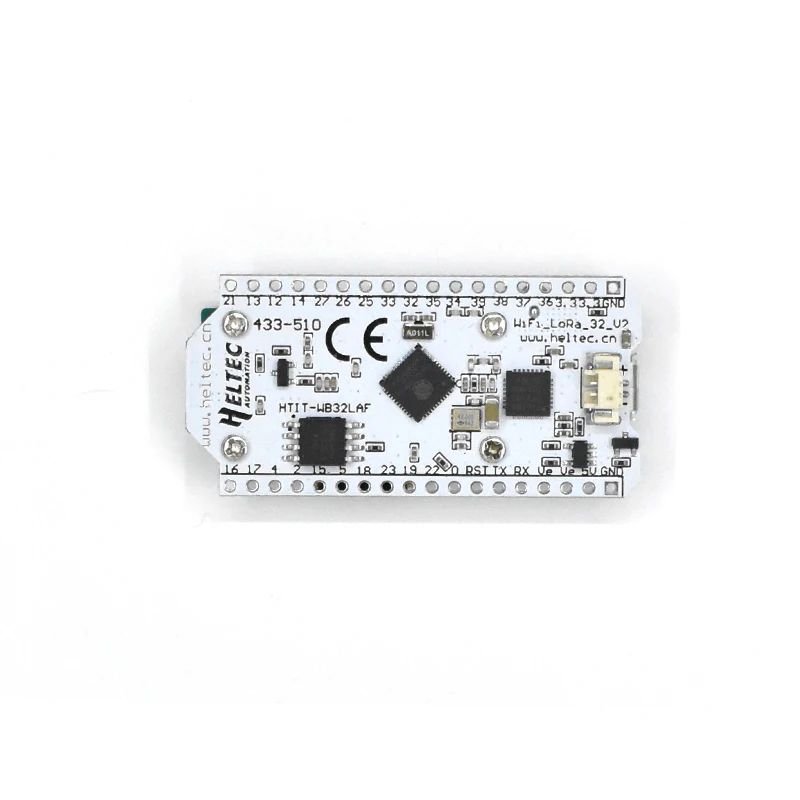

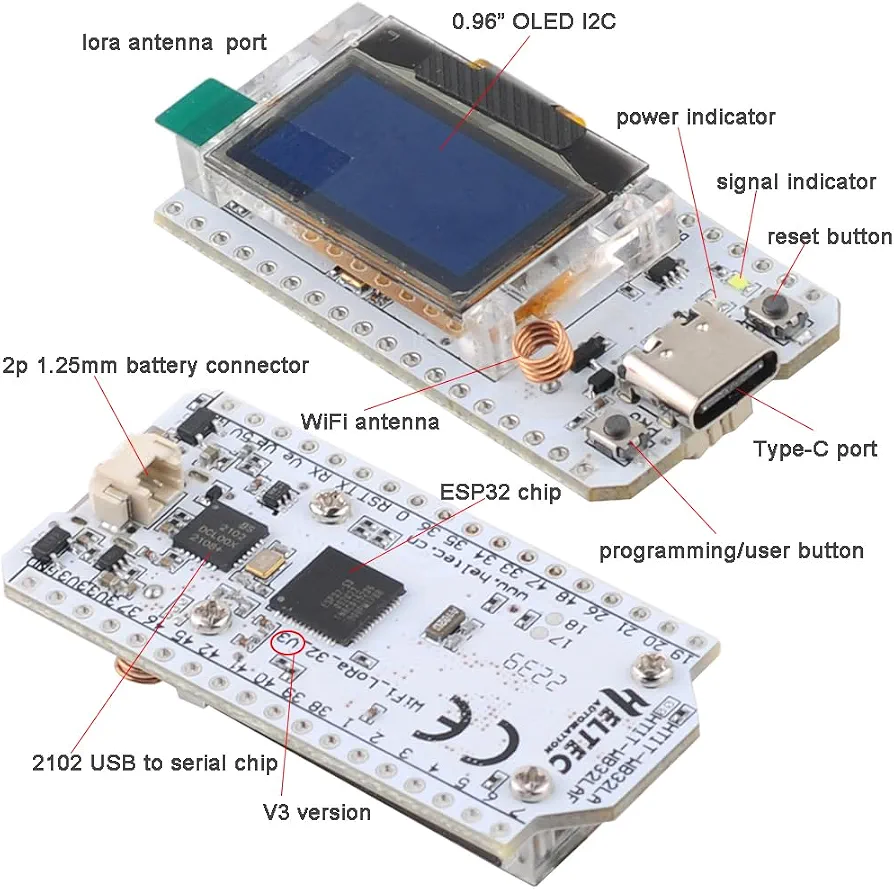

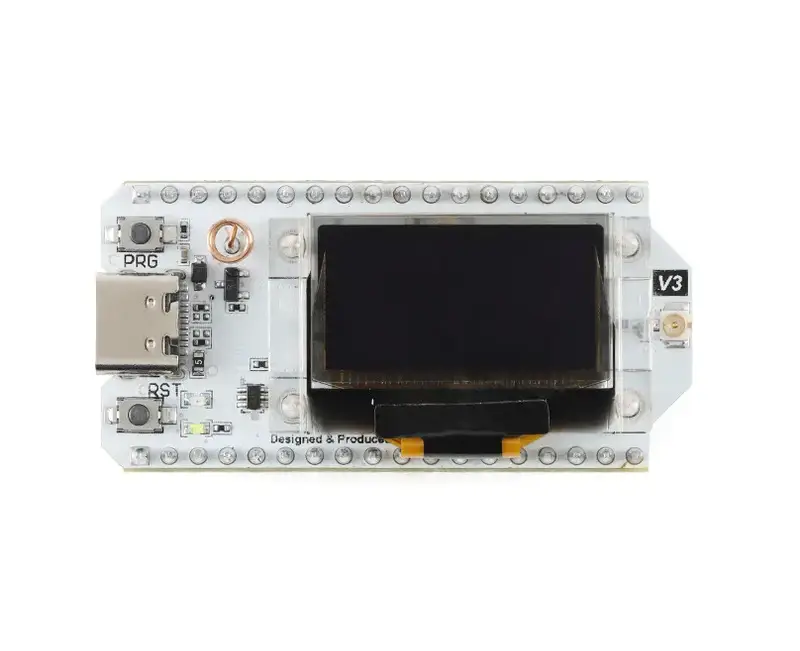

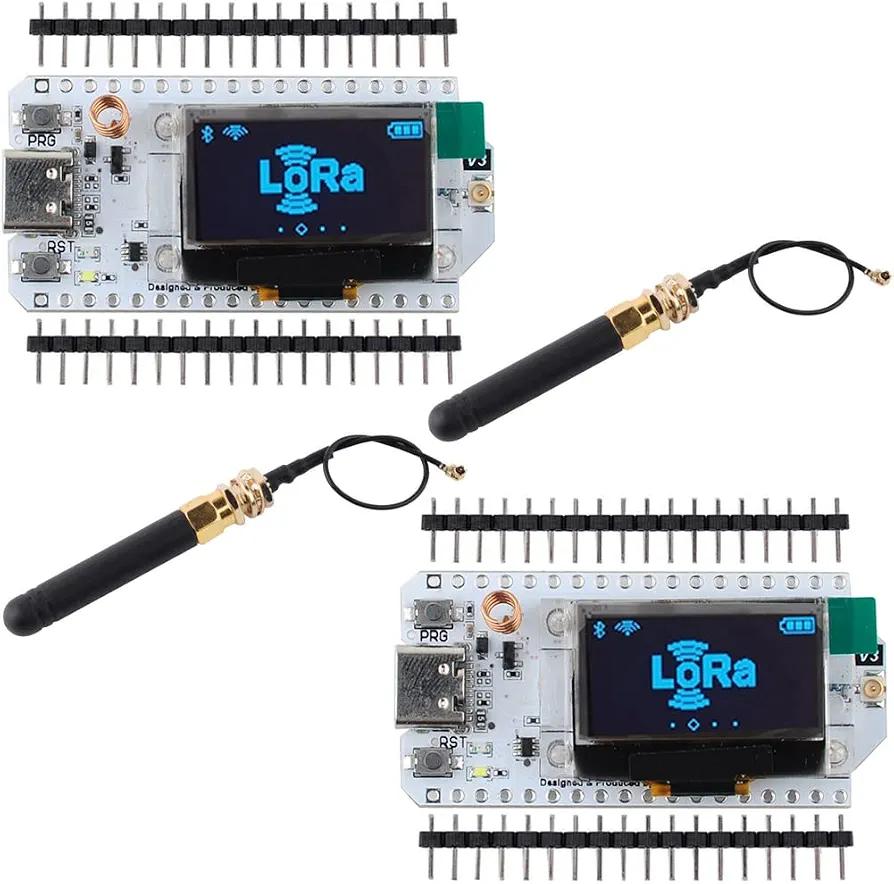

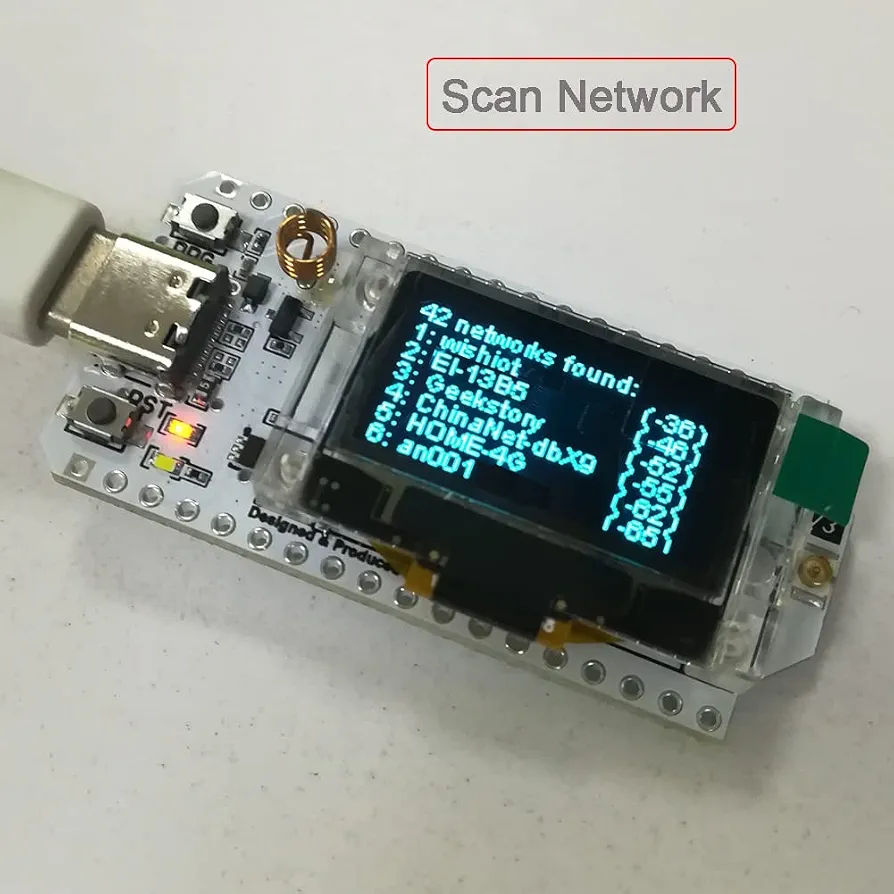

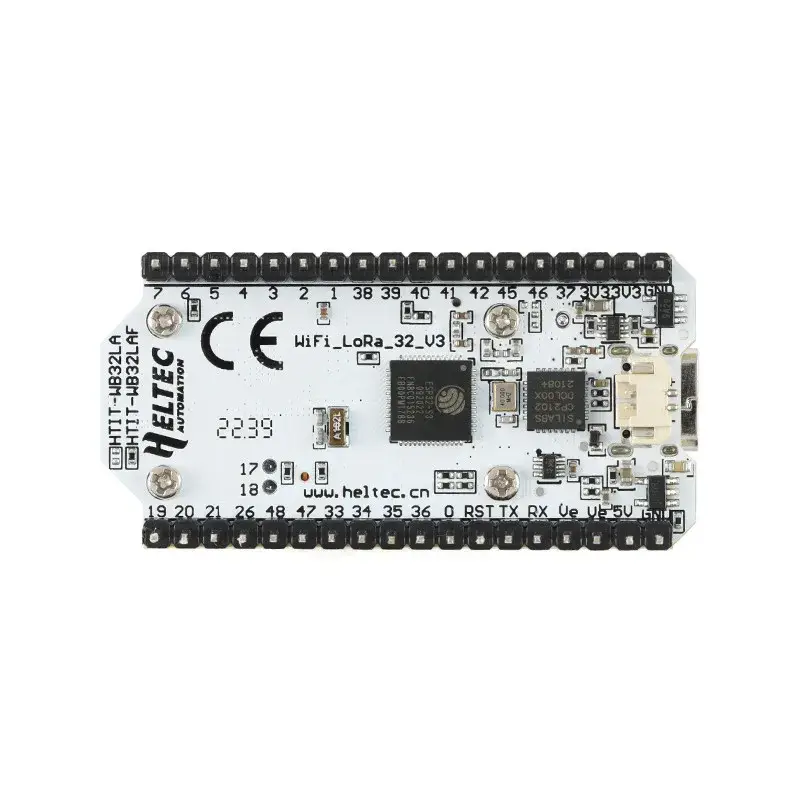

Carte de Développement LoRa ESP32 SX1262 avec écran OLED 0.96 433-510MHz et 868-915MHz
د.ج 6500
Description

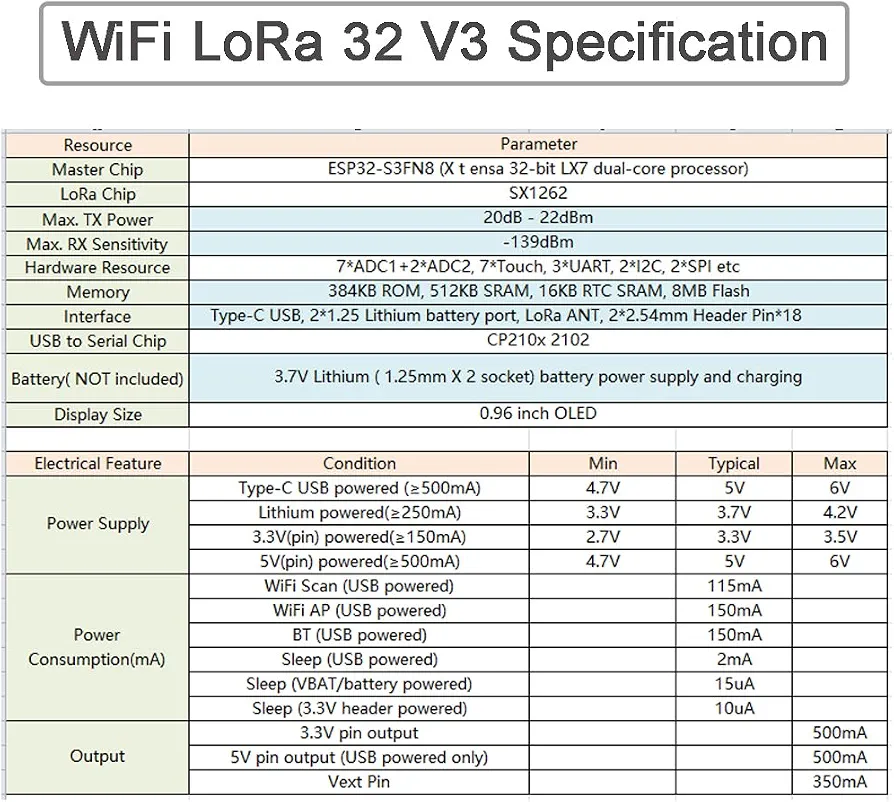

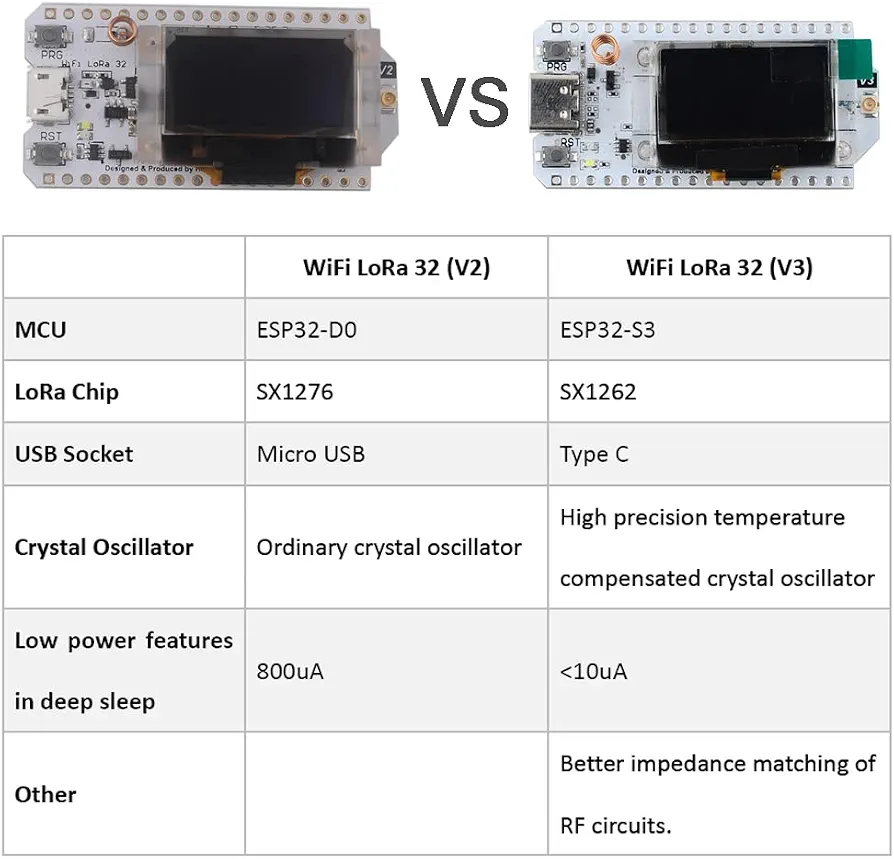

⚙️ Spécifications techniques détaillées
| Élément | Valeur / Description |
|---|---|
| ESP32 Chipset | ESP32-WROOM-32 (souvent), parfois ESP32-S3FN8 |
| Cœurs processeur | 2 cœurs LX6 à 240 MHz |
| Mémoire SRAM | 520 Ko SRAM |
| Mémoire Flash | 8 Mo (utile pour stockage SPIFFS / OTA) |
| Alimentation | 5 V via USB-C, régulée en 3.3 V interne (LDO intégré) |
| Consommation | ~100 mA en Wi-Fi actif, <10 µA en deep sleep |
| I/O disponibles | ~30 GPIOs (attention : certains sont réservés : 0, 2, 15, etc.) |
| ADC / DAC | 12 bits ADC (jusqu’à 18 canaux), 2 x DAC (8 bits) |
| UART / I2C / SPI | 3 x UART, 2 x I2C, 2 x SPI matériel |
| Fréquence LoRa configurée | 868 MHz (EU) ou 915 MHz (US) via API ou bibli Arduino |
| BPS LoRa typique | 0.3 kbps à 62.5 kbps (selon Spreading Factor et BW) |
| Portée LoRa | Jusqu’à 5–15 km en champ libre, 1–2 km en zone urbaine |
| Écran OLED 0.96” | SSD1306, I2C (SDA/SCL généralement GPIO 4 et 15) |
| Brochage LoRa typique | SPI (MOSI/MISO/SCK/CS) + DIOx (IRQ), selon bibliothèque utilisée |

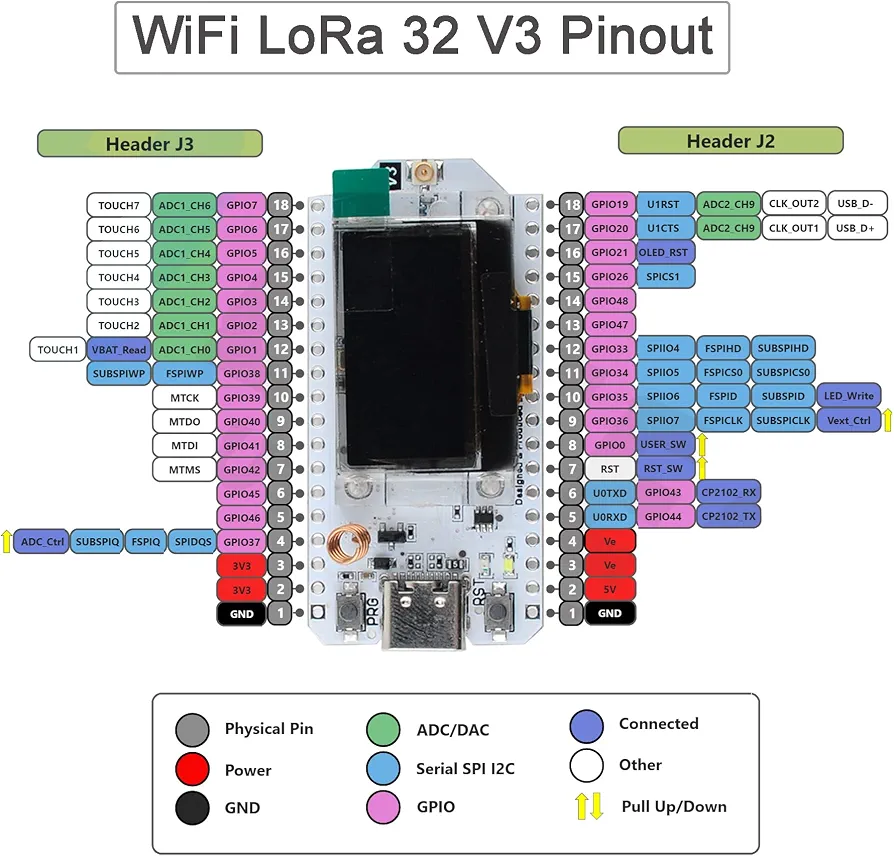

🔌 Brochage courant de la carte (à vérifier selon modèle)
| Fonction | GPIO (souvent) | Description |
|---|---|---|
| OLED SDA | GPIO 4 | Données écran OLED I2C |
| OLED SCL | GPIO 15 | Horloge OLED I2C |
| SX1262 NSS (CS) | GPIO 18 | Chip Select SPI LoRa |
| SX1262 SCK | GPIO 5 | Clock SPI |
| SX1262 MOSI | GPIO 27 | Donnée vers SX1262 |
| SX1262 MISO | GPIO 19 | Donnée depuis SX1262 |
| SX1262 BUSY | GPIO 25 | Status BUSY SX1262 |
| SX1262 DIO1 | GPIO 33 | Interrupt SX1262 |
| RESET LoRa | GPIO 14 | Réinitialisation module SX1262 |
| Bouton utilisateur | GPIO 0 | Utilisé aussi pour entrer en mode flash |
| LED intégrée | GPIO 2 | LED bleue intégrée |
🔋 Modes basse consommation (important en IoT LoRa)
| Mode | Consommation estimée | Utilisation typique |
|---|---|---|
| Actif (LoRa + Wi-Fi) | 80–130 mA | Transmission / affichage OLED |
| Light Sleep | ~1 mA | Tâches de fond, capteur périodique |
| Deep Sleep | <10 µA | En attente RTC, réveil par timer ou GPIO |
📱 Applications pratiques
Cette carte est idéale pour des projets IoT longue portée, notamment :
| Application | Description |
|---|---|
| 🌦️ Station météo LoRa | Mesure de température, humidité, pression + transmission LoRa à distance. |
| 📦 Suivi de colis/objet GPS | En combinant avec un module GPS, envoie la position par LoRa. |
| 🚜 Agriculture intelligente | Capteurs d’humidité du sol ou température dans les serres à grande distance. |
| 🏘️ Maison intelligente distante | Détection d’ouverture de porte, capteurs PIR, alarme via LoRa. |
| 🧪 Mesure de capteurs isolés | Environnement industriel, tunnel, montagne, etc. |
| 🛰️ Noeud LoRaWAN TTN | Connecter le capteur à The Things Network ou autre réseau LoRaWAN. |
| 🔄 Relai LoRa <-> Wi-Fi | Recevoir des données LoRa et les transmettre à un serveur via Wi-Fi/MQTT. |
✅ Avantages de cette carte
| Atout | Détail |
|---|---|
| 🔄 3 technologies en 1 | LoRa, Wi-Fi, Bluetooth = très grande polyvalence. |
| 📶 Longue portée LoRa | Jusqu’à 15 km en champ libre. |
| 📺 Écran OLED intégré | Permet l’affichage direct sans besoin d’ordinateur ou application mobile. |
| ⚡ Basse consommation | Idéal pour projets sur batterie ou énergie solaire. |
| 🧰 Compatible Arduino/PlatformIO | Facile à programmer avec des bibliothèques déjà prêtes. |
| 🔌 USB Type-C | Moderne et plus robuste que micro-USB. |
| 🌍 Fréquence réglable 868–915 MHz | Adaptable aux réglementations européennes et américaines. |
| 🔧 Extensible | Possibilité d’ajouter capteurs, modules GPS, relais, etc. |
🧠 Conclusion
La carte ESP32 + SX1262 LoRa (868–915 MHz) avec OLED 0.96″ est une solution puissante, polyvalente et économique pour développer des systèmes IoT à longue portée. Grâce à la double connectivité sans fil (LoRa + Wi-Fi/Bluetooth), elle permet de concevoir aussi bien des capteurs autonomes que des ponts intelligents entre plusieurs réseaux.
Informations complémentaires
| Frequence |
510MHz ,915MHz |
|---|
