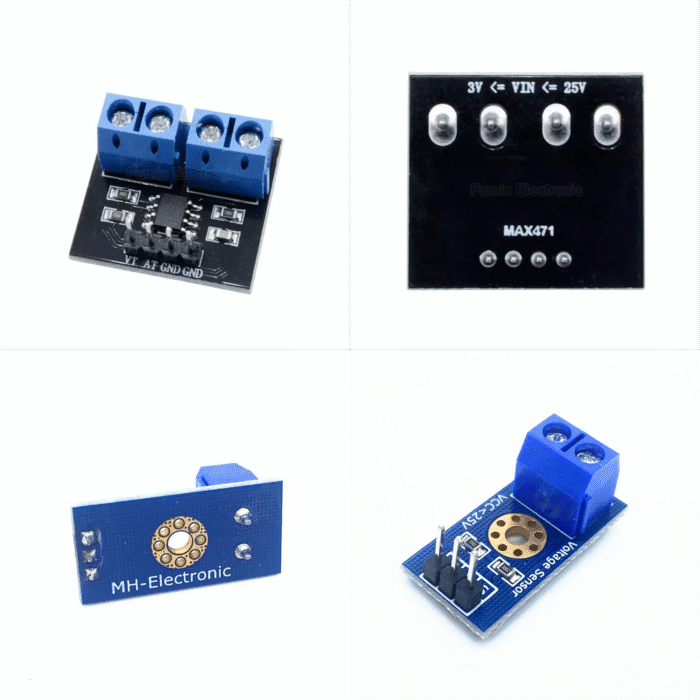

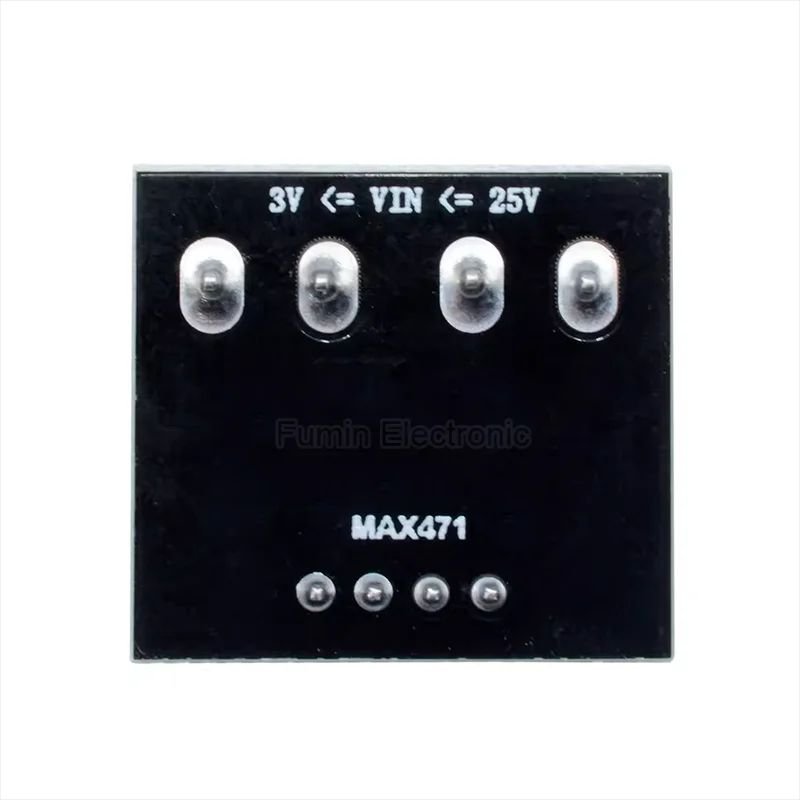

🔌💡 Comparatif des Modules Capteurs de Puissance : MAX471 vs B25 – Courant et Tension en Temps Réel
🧾 Présentation Générale
| 📦 Capteur | 📏 Type de Mesure | ⚙️ Utilisation Typique |
|---|---|---|
| MAX471 | Mesure de courant (AC/DC) + tension (en dérivé) | Suivi de consommation électrique sur Arduino |
| B25 | Mesure de tension secteur (AC 220V → signal basse tension) | Surveillance tension secteur avec Arduino / ESP |
📊 Tableau Comparatif
| 🔧 Caractéristiques | ⚡ MAX471 | 🔋 Capteur B25 |
|---|---|---|
| 📏 Type de mesure | Courant (AC/DC jusqu’à 3A) + tension approx. | Tension secteur (AC 220V → sortie analogique réduite) |
| 🔌 Plage d’entrée | 0 – 3A (avec shunt intégré) | 0 – 250V AC (adaptée à l’analogique 0-5V) |
| 🔋 Sortie | Signal analogique (tension) | Signal analogique 0–1V environ (adapté pour A0 Arduino) |
| 📐 Type de signal | DC principalement | AC 50Hz/60Hz → sinusoïde filtrée |
| 📦 Alimentation | 5V | 5V / 3.3V |
| 🧰 Interface | A0 pour courant, V+ pour tension estimée | A0 pour tension secteur |
| 🔥 Utilisation sécurisée ? | ✅ (mesure en basse tension) | ⚠️ Besoin d’isolation selon usage |
| ⚙️ Complexité d’intégration | Moyenne | Facile (nécessite calibration) |
⚙️ Exemples d’Applications
| 🛠️ Application | ✅ MAX471 | ✅ B25 |
|---|---|---|
| 🔋 Surveillance de courant dans un circuit DC | ✅ Oui | ❌ |
| ⚡ Surveillance de la tension secteur 220V | ❌ | ✅ Oui |
| 🔌 Test de consommation d’un appareil basse tension | ✅ | ❌ |
| 📊 Graphiques de tension secteur sur écran LCD/OLED | ❌ | ✅ |
| 📡 Intégration dans station IoT de puissance | ✅ | ✅ |
✅ Avantages

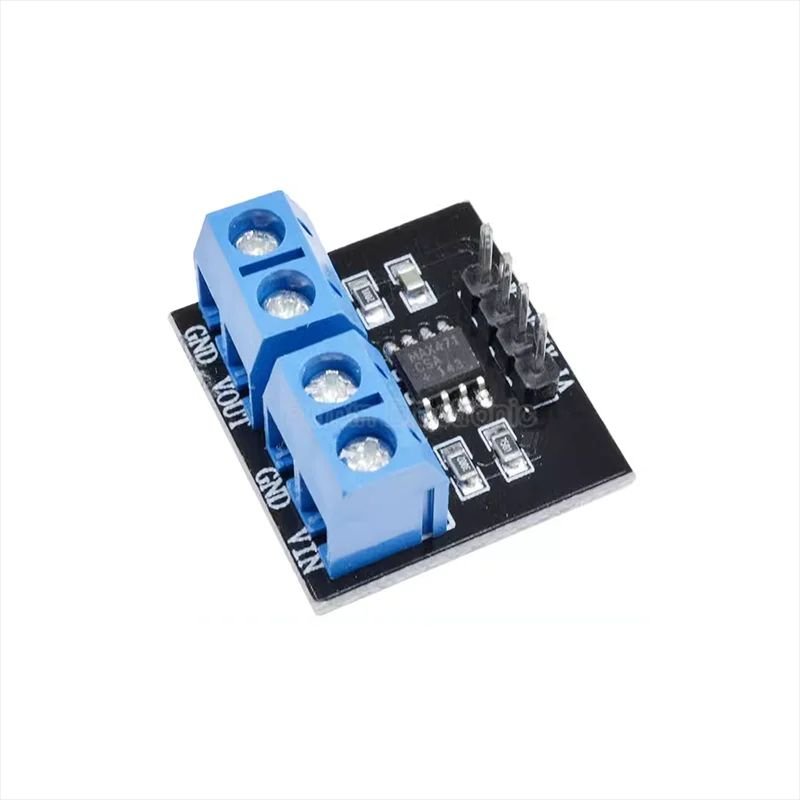

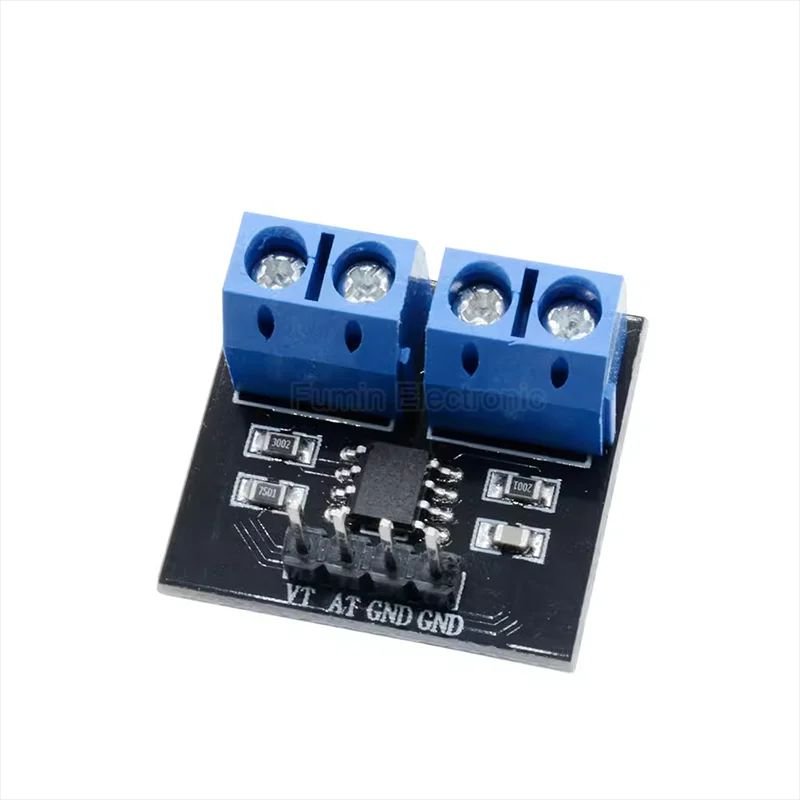

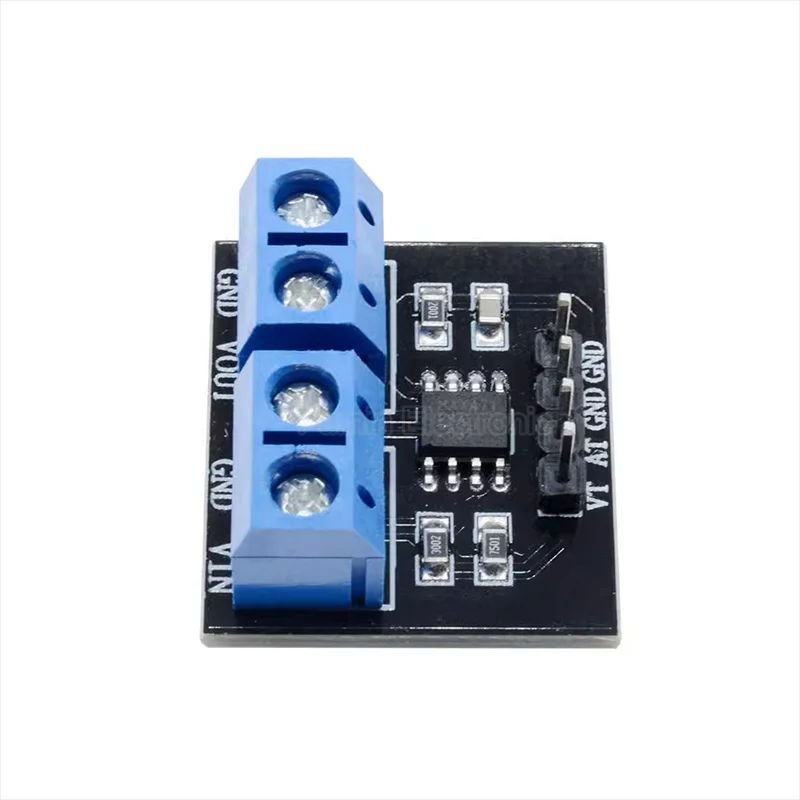

🔹 MAX471
-
Intègre un shunt de précision
-
Peut mesurer courant jusqu’à 3A avec bonne linéarité
-
Idéal pour circuits DC et basse tension
-
Très utile pour monitoring de batterie ou d’alimentation

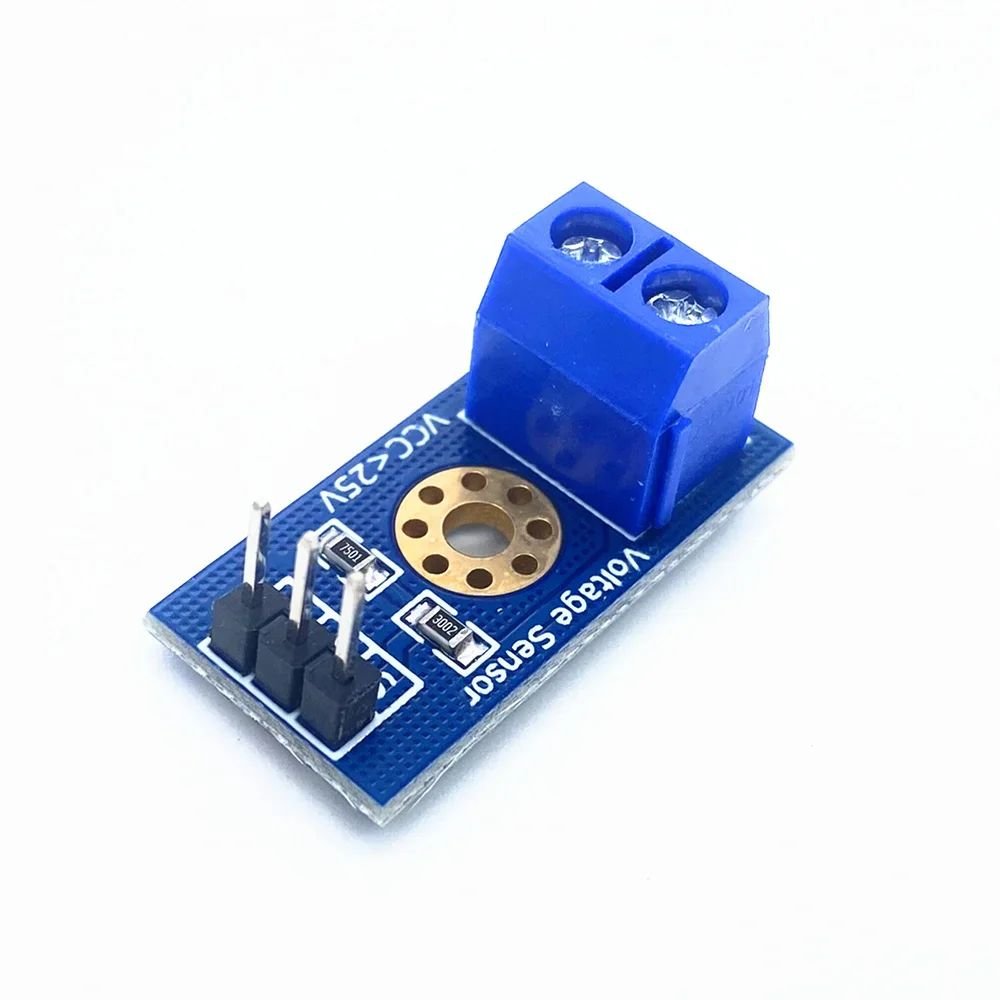

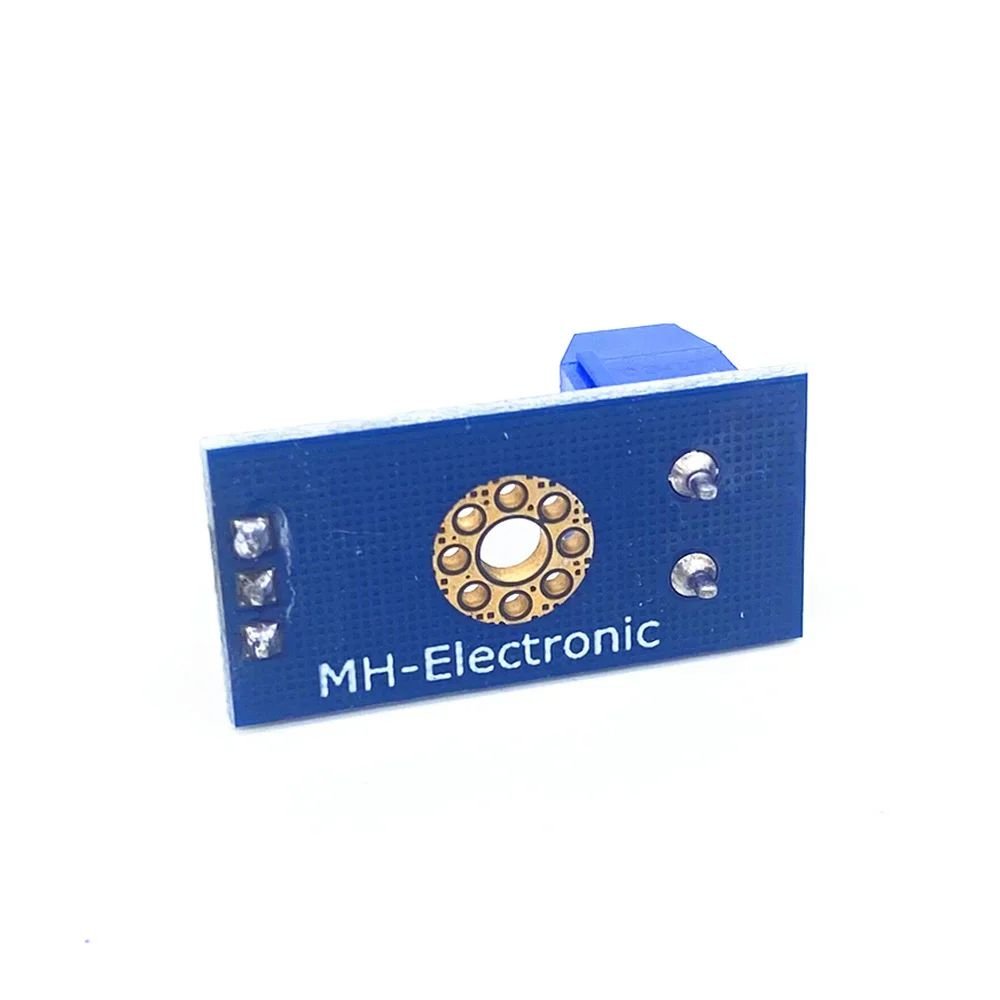

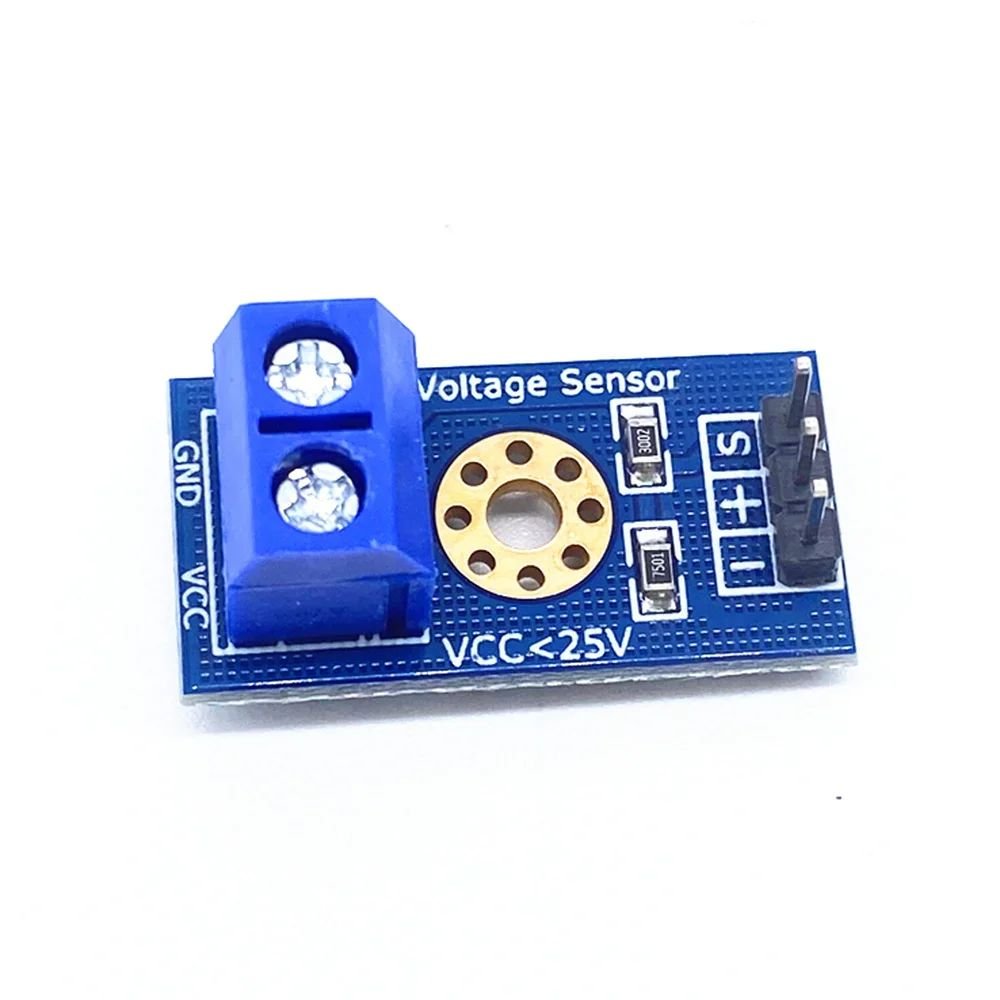

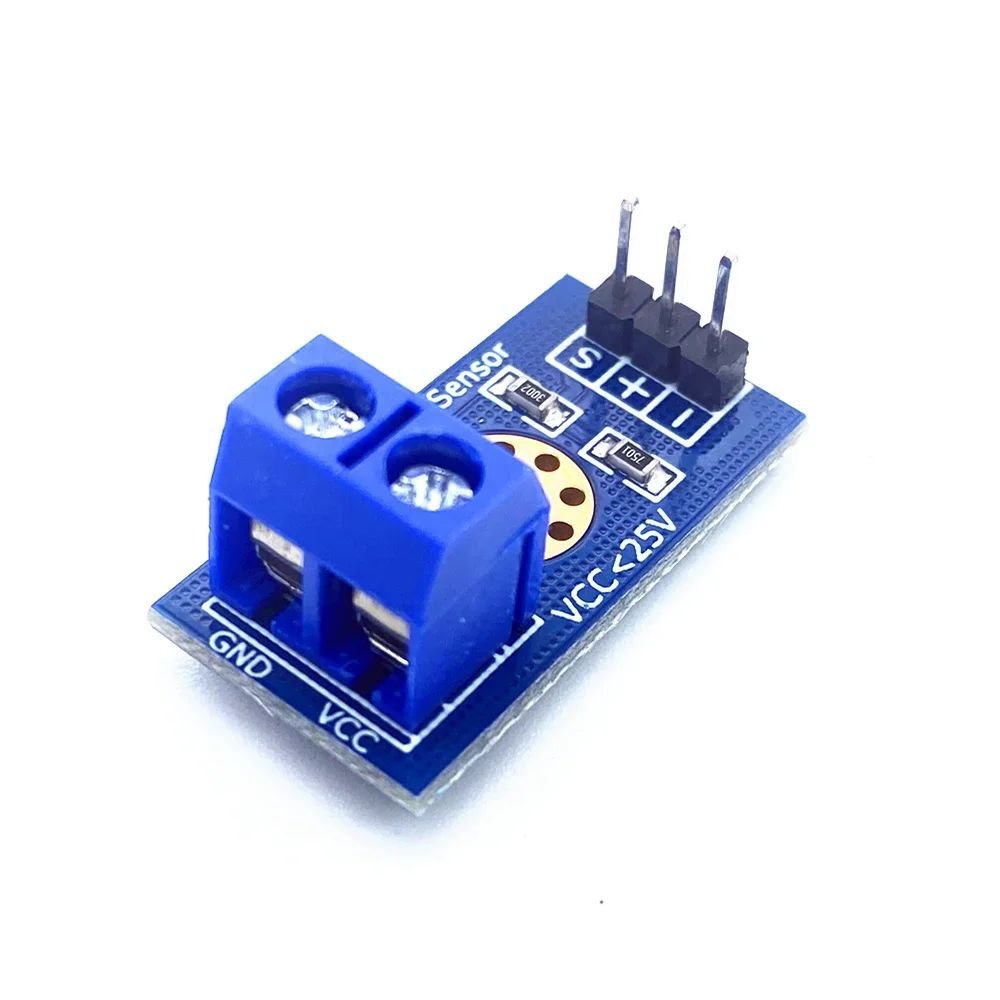

🔸 B25
-
Permet de lire la tension du secteur 220V de façon sécurisée (signal réduit)
-
Très simple à connecter sur l’entrée analogique Arduino
-
Idéal pour vérification de stabilité du réseau électrique
⚠️ À Savoir
| ⚠️ Attention | MAX471 | B25 |
|---|---|---|
| Protection contre surtension | Moyenne (limite 3A) | ⚠️ À utiliser avec précaution secteur |
| Besoin de calibration | Oui, pour précision | Oui, pour correspondance tension réelle |
| Isolation galvanique | ❌ Non isolé | ⚠️ Peut nécessiter optocoupleur |
🧠 Conclusion
🔋 Le MAX471 est parfait pour surveiller la consommation en courant dans les projets DC (batteries, moteurs, chargeurs).
⚡ Le B25 est un module économique et simple pour visualiser la tension secteur 220V en toute sécurité côté microcontrôleur.
Ils sont complémentaires et peuvent être utilisés ensemble dans un système complet de gestion d’énergie 📊🔌.
