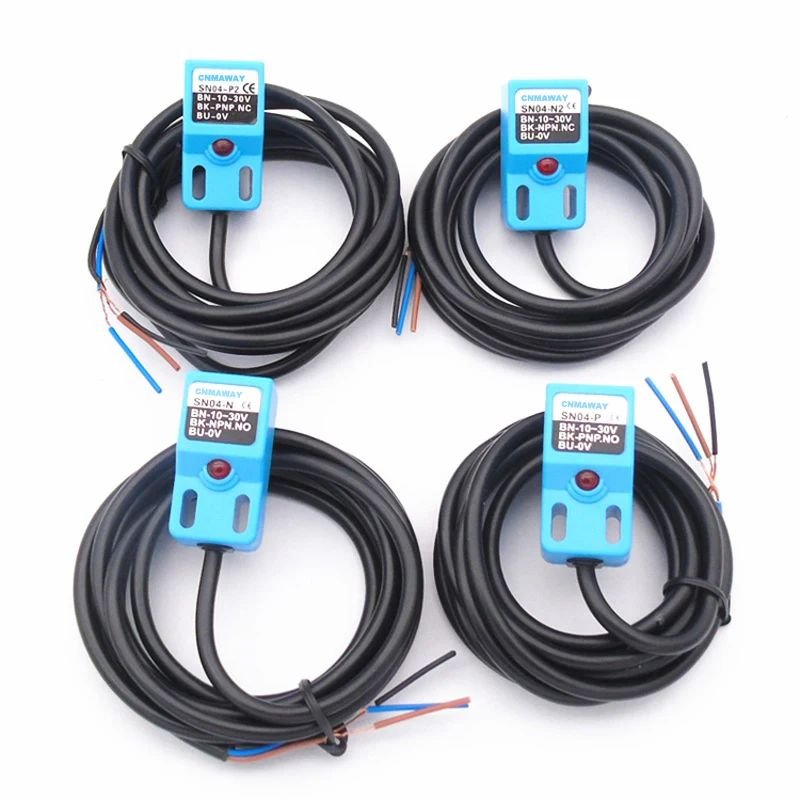

🏷️ Capteurs de proximité inductifs SN04 – Gamme complète (NPN / PNP / AC – NO / NC)

Alimentation : 10–30 V DC (selon version) – Détection : 4 mm – Sortie transistor

🔥 1) Présentation générale

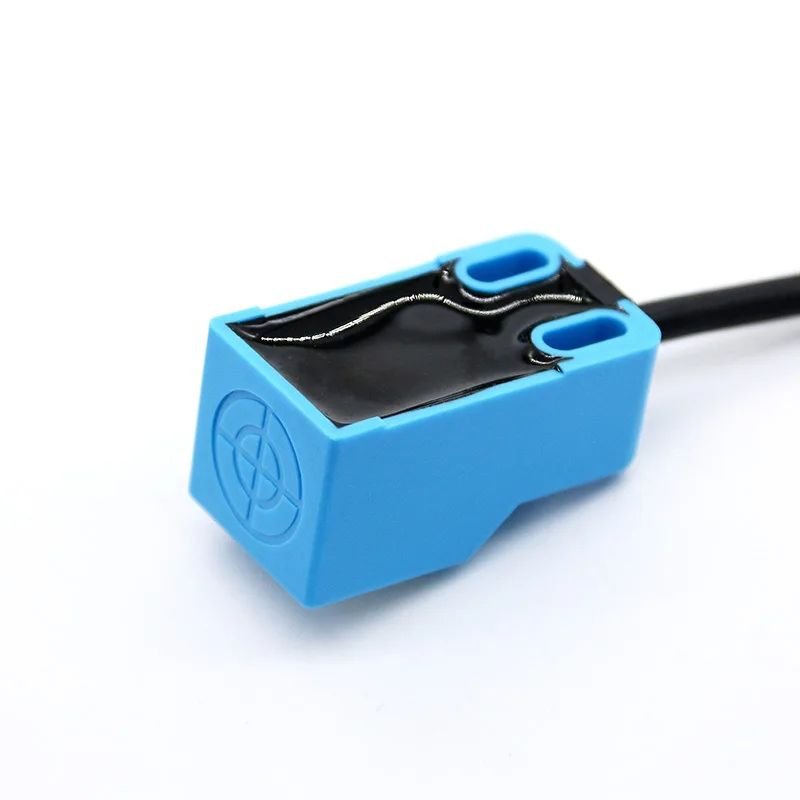

Les capteurs de proximité SN04 sont des détecteurs inductifs destinés à détecter la présence de métal sans contact.
Ils sont largement utilisés en :
✔ CNC / machines industrielles
✔ imprimantes 3D
✔ automatismes Arduino / PLC
✔ détection de butée, limite, présence, position
✔ convoyeurs / machines-outils

🧩 2) Différence entre NPN / PNP — NO / NC (Explication simple)

🔹 NPN (collecteur ouvert vers la masse)

• En détection : la sortie va vers GND

• Idéal pour : Arduino, ESP32, STM32

🔸 PNP (émetteur vers le +Vcc)

• En détection : la sortie va vers +Vcc

• Idéal pour : Automates industriels (PLC)

⚪ NO (Normalement Ouvert)

• Sortie inactive sans métal

• Sortie active avec métal

⚫ NC (Normalement Fermé)

• Sortie active sans métal

• Sortie inactive avec métal

🟦 3) Tableau récapitulatif complet

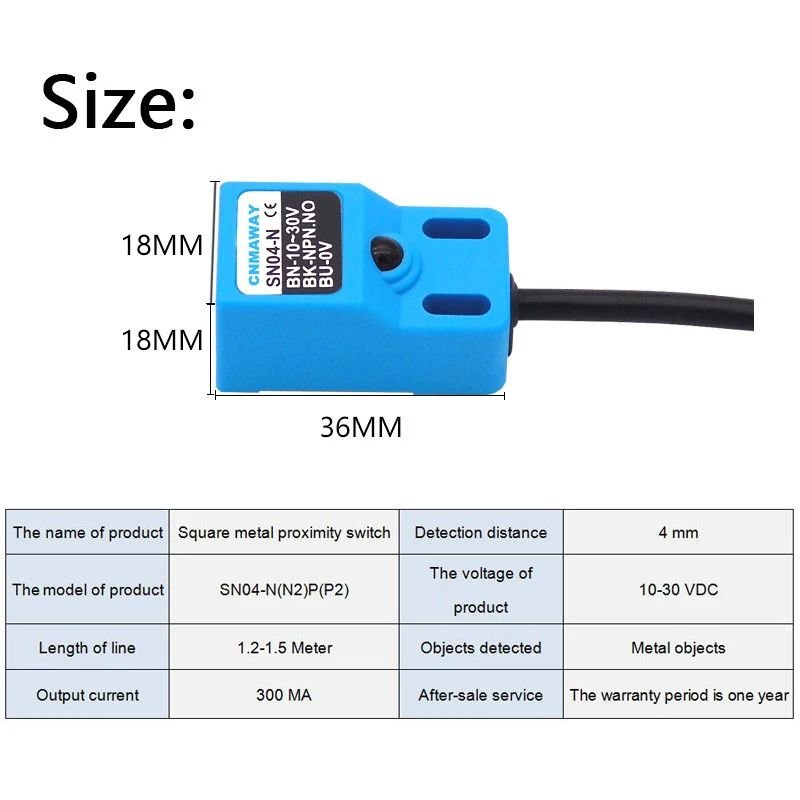

📏 4) Caractéristiques techniques complètes

🏭 5) Applications typiques

✔ Automatisation industrielle
✔ Limite d’axes CNC
✔ Imprimantes 3D
✔ Robotique
✔ Détection de présence de pièces métalliques
✔ Positionnement sur convoyeurs

⭐ 6) Résumé ultra-rapide (pour fiche produit)

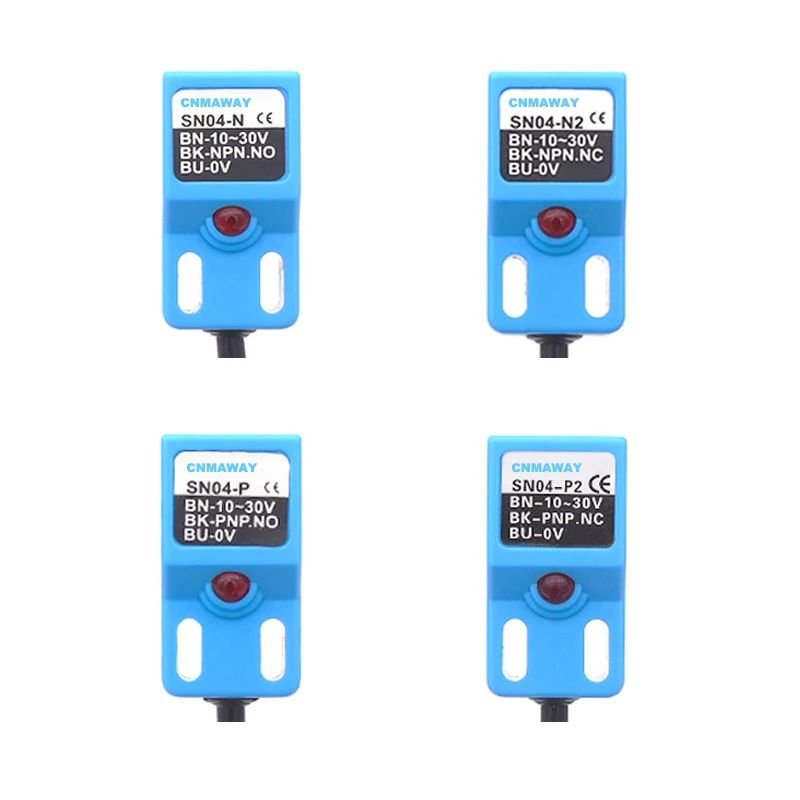

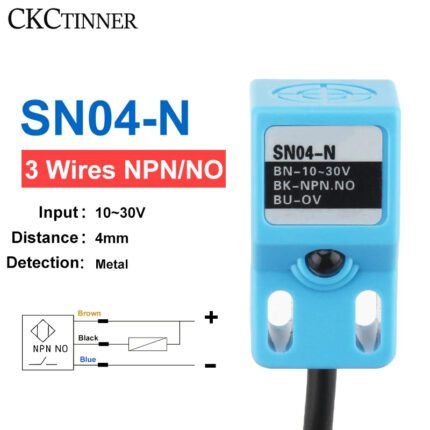

• SN04-N1 → NPN NO → Arduino

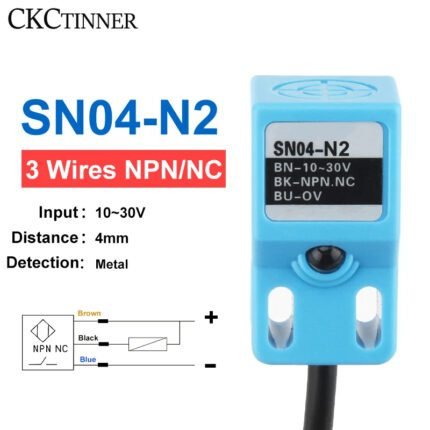

• SN04-N2 → NPN NC → Sécurité

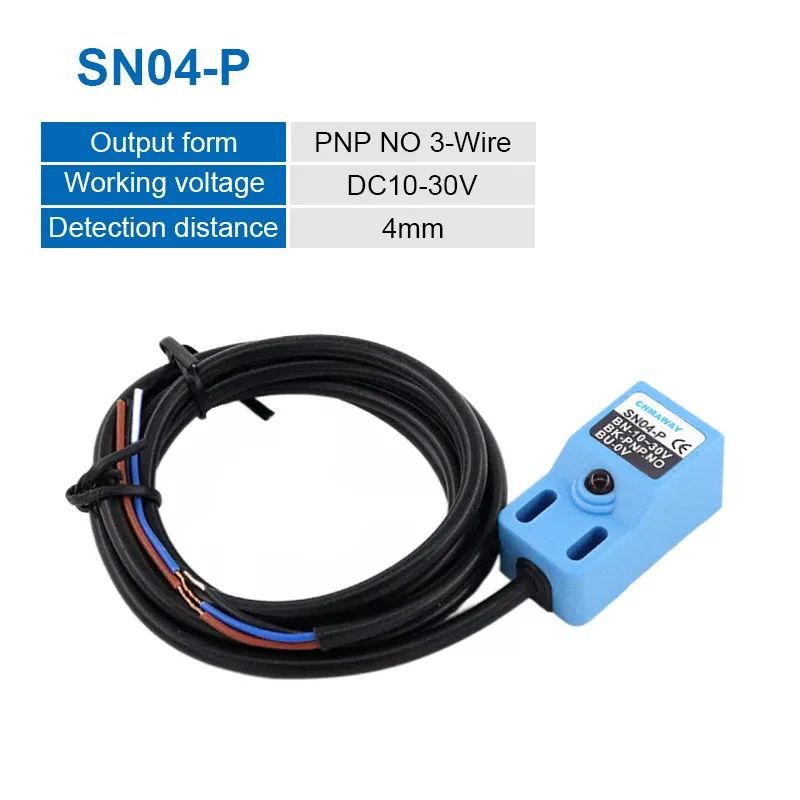

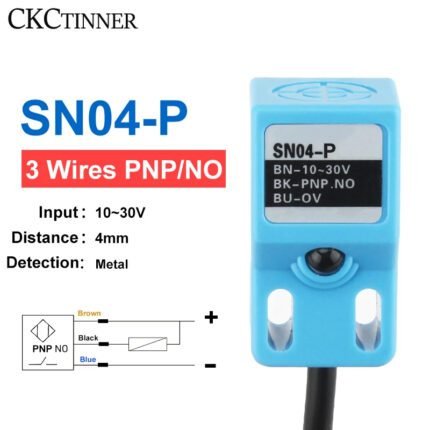

• SN04-P1 → PNP NO → PLC industriels

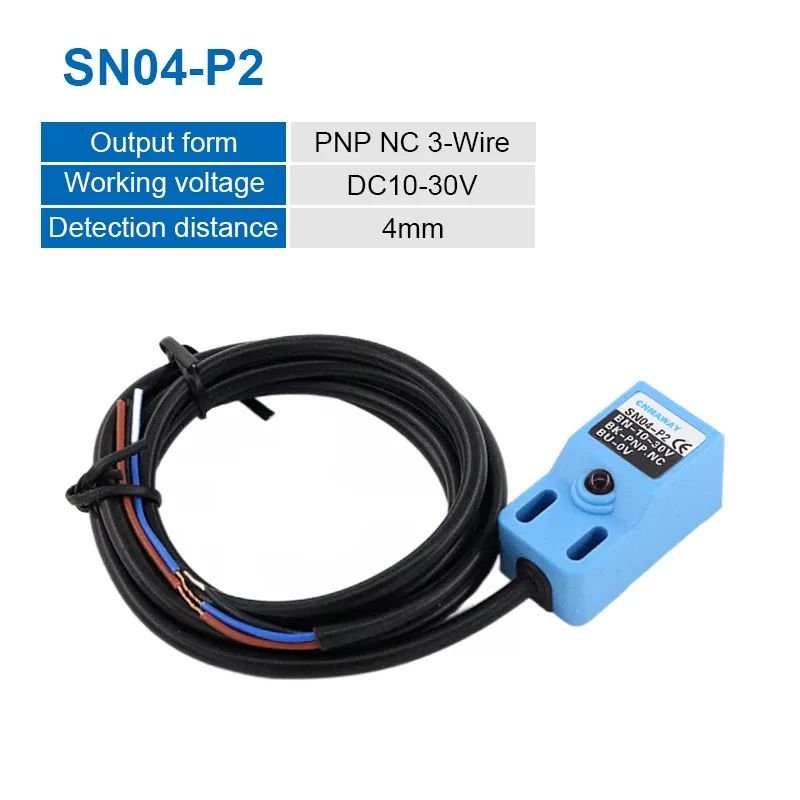

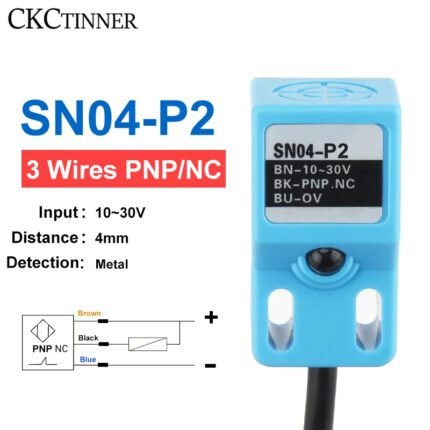

• SN04-P2 → PNP NC → Automates

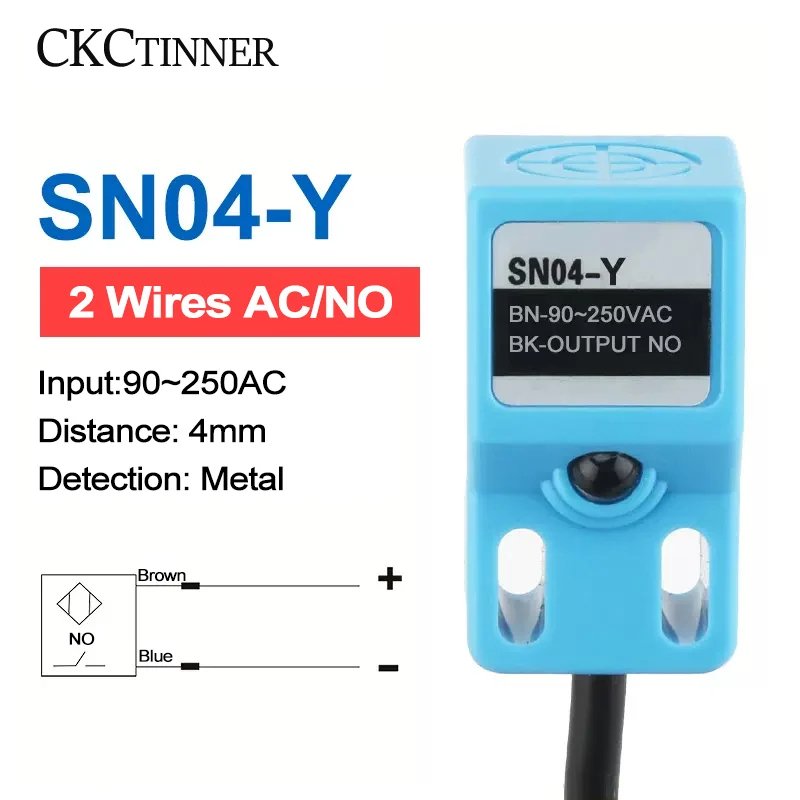

• SN04-Y1 → AC 90–250V NO
