Capteur De Vitesse F249 4PIN PHOTOÉLECTRIQUE
د.ج 500 – د.ج 600
Description

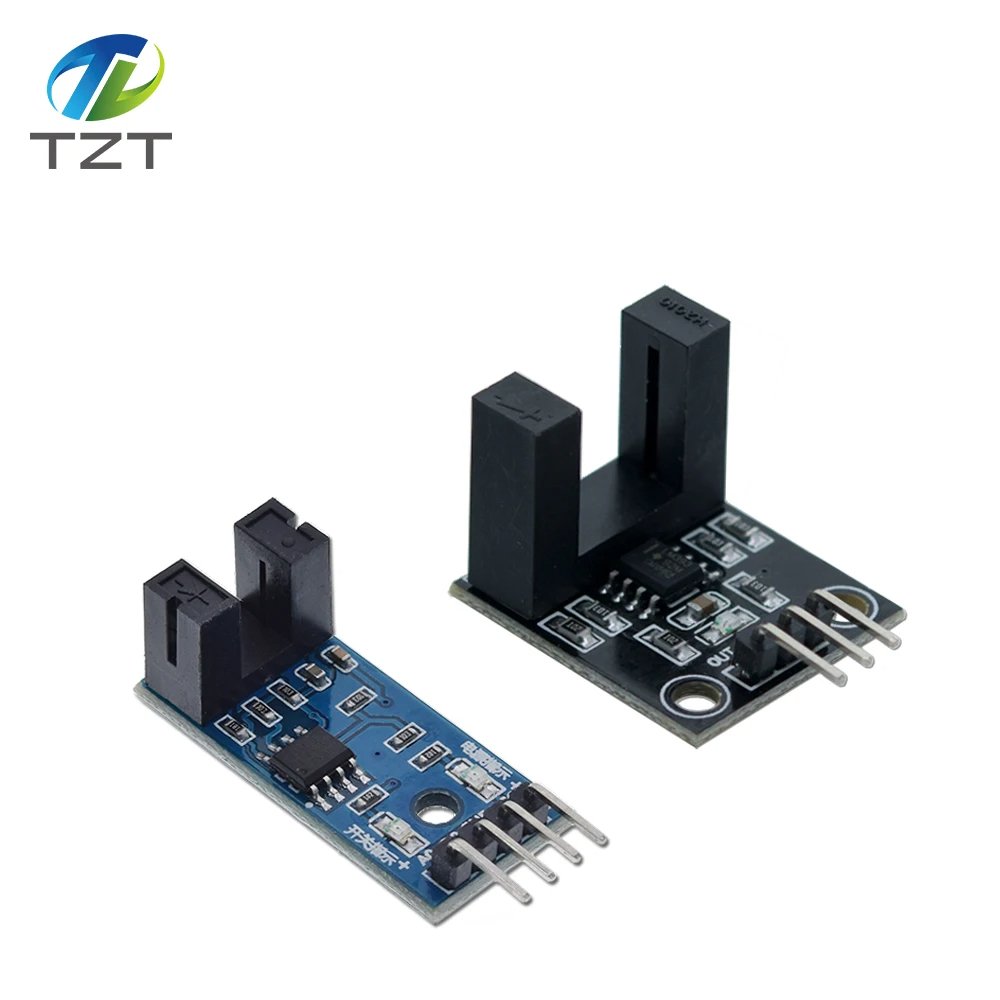

⚙️ Capteur de Vitesse Photoélectrique F249 – Modèles Bleu & Noir
Les capteurs F249 sont des interrupteurs photoélectriques à fente, utilisés pour détecter le passage d’un objet (généralement une roue codeuse ou un disque perforé) dans une fente optique. Ils sont idéaux pour mesurer des vitesses de rotation, des tours par minute (RPM), ou effectuer du comptage d’impulsions dans des applications électroniques ou robotiques.

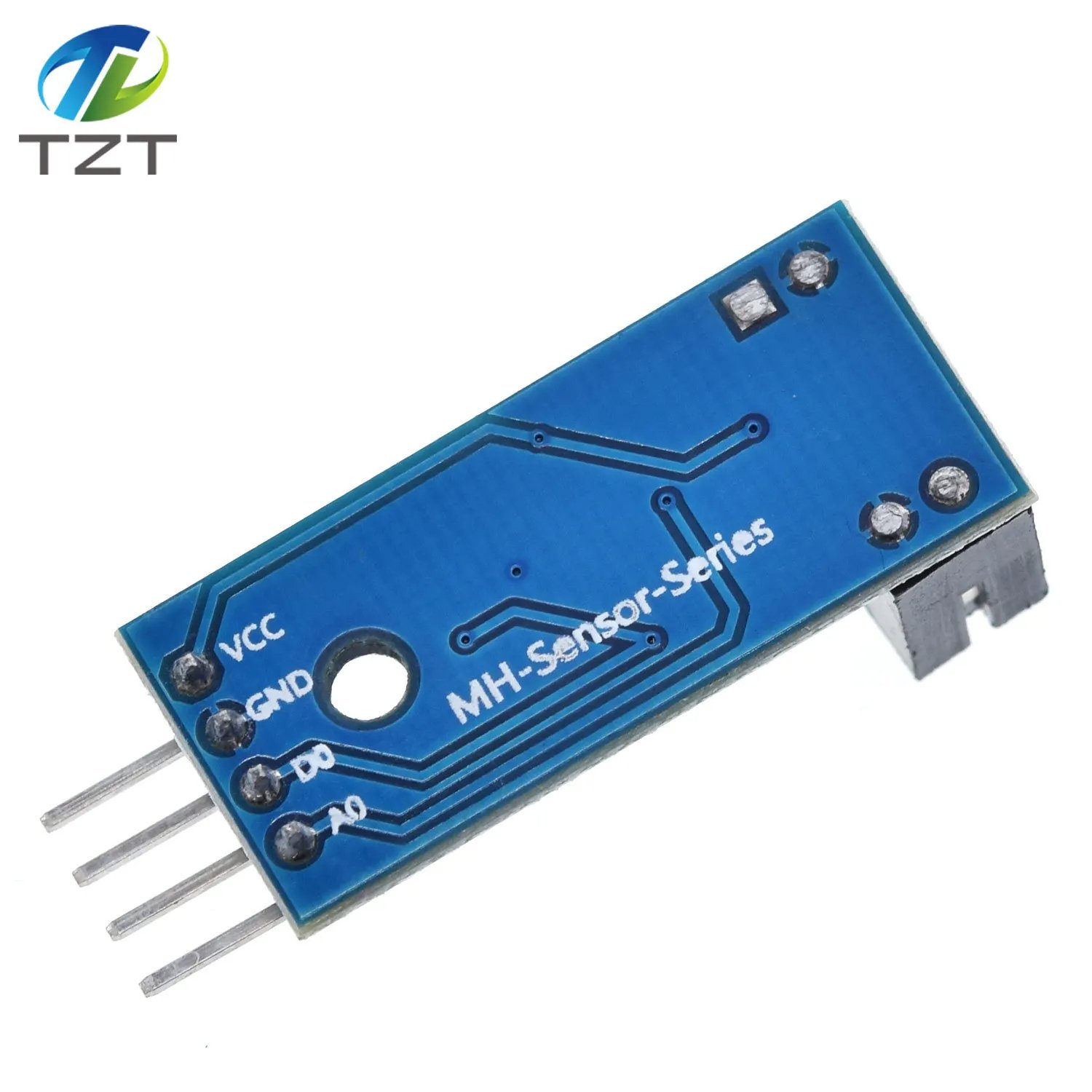

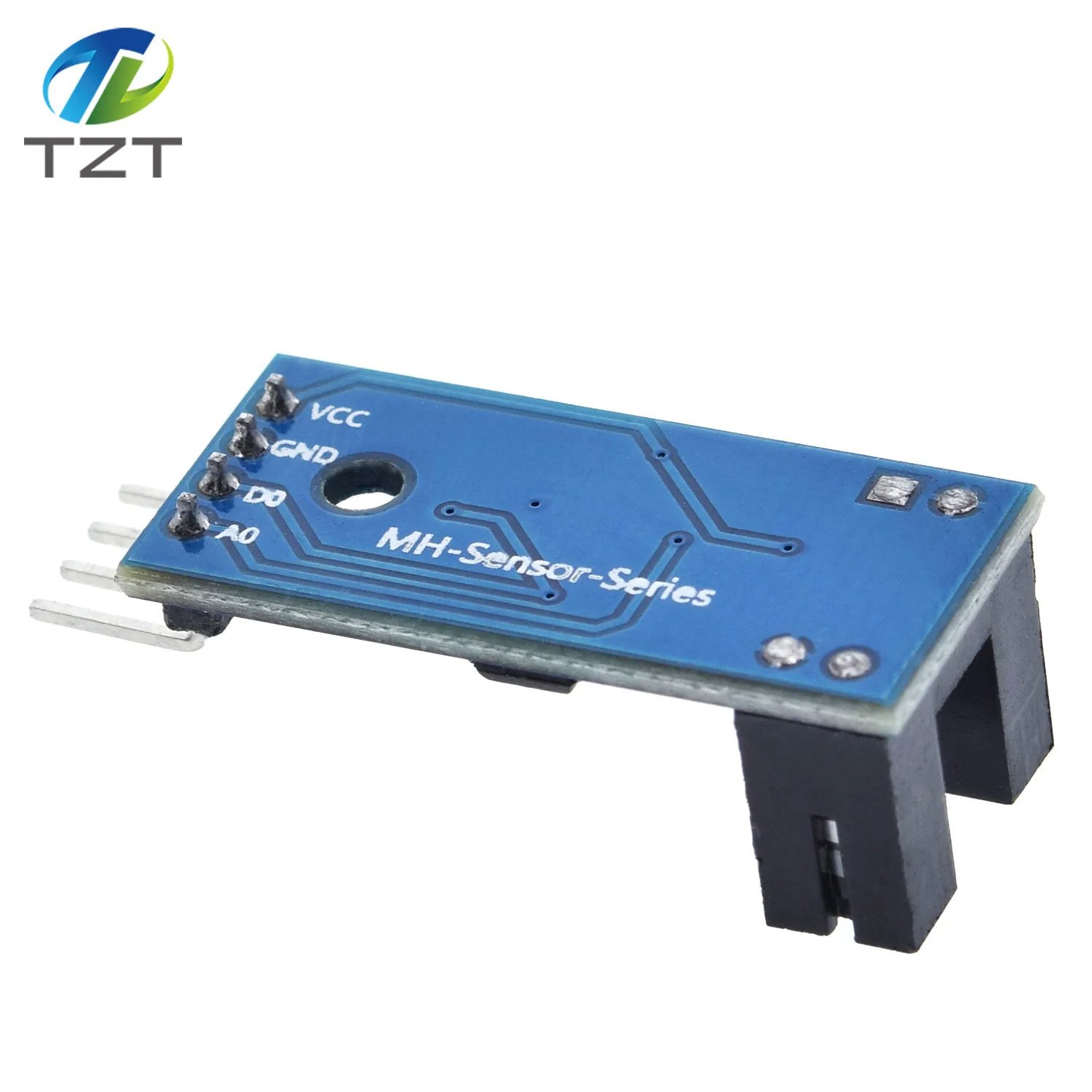

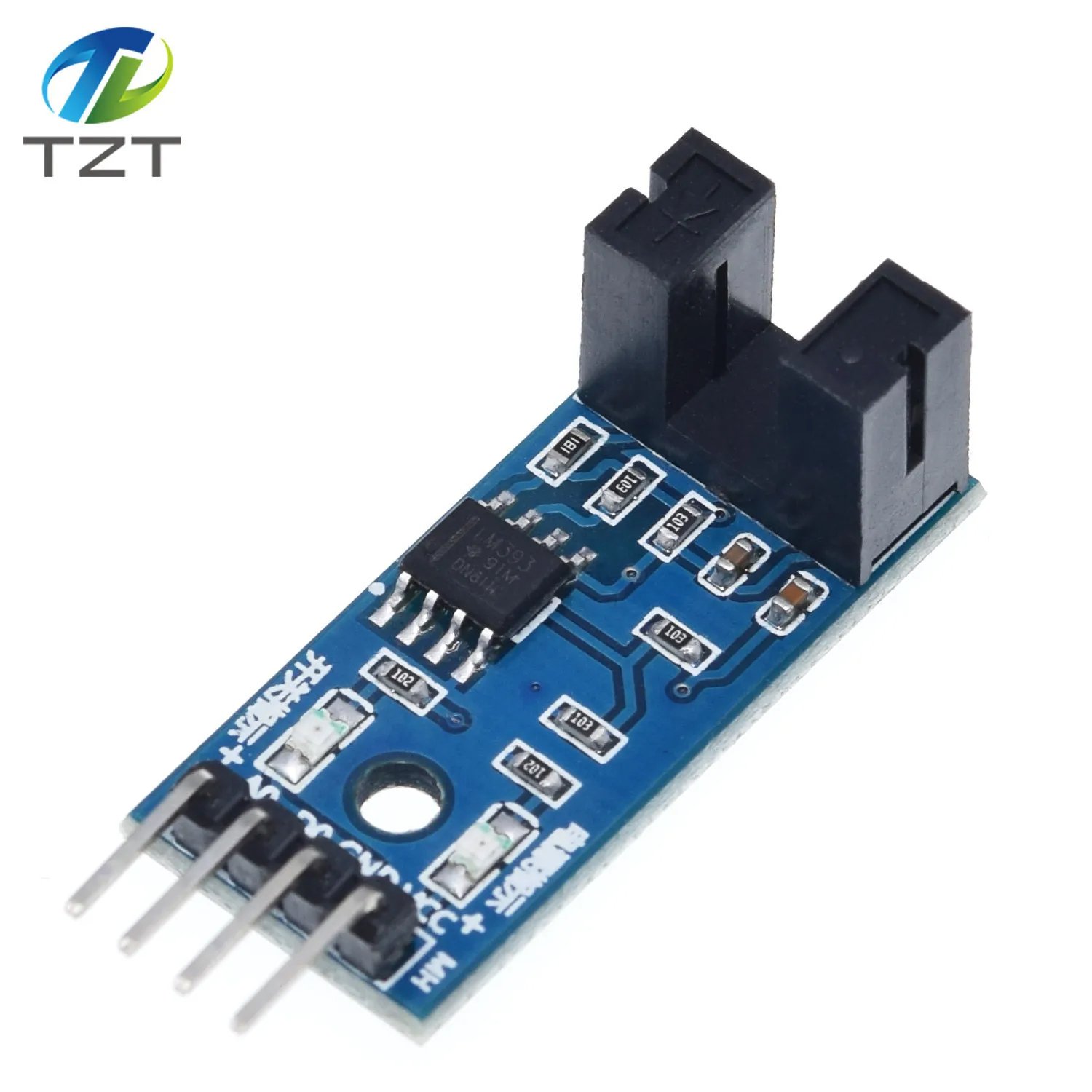

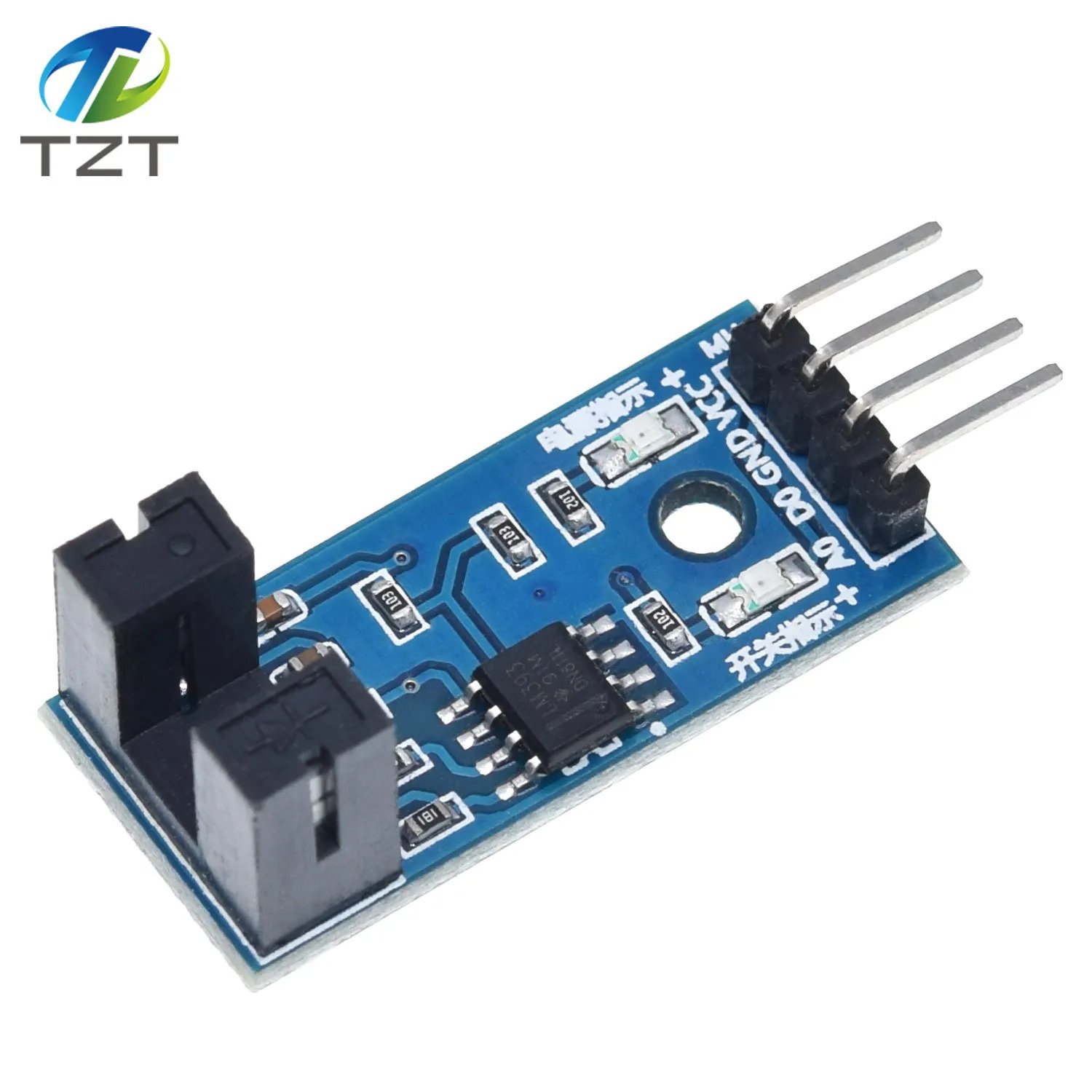

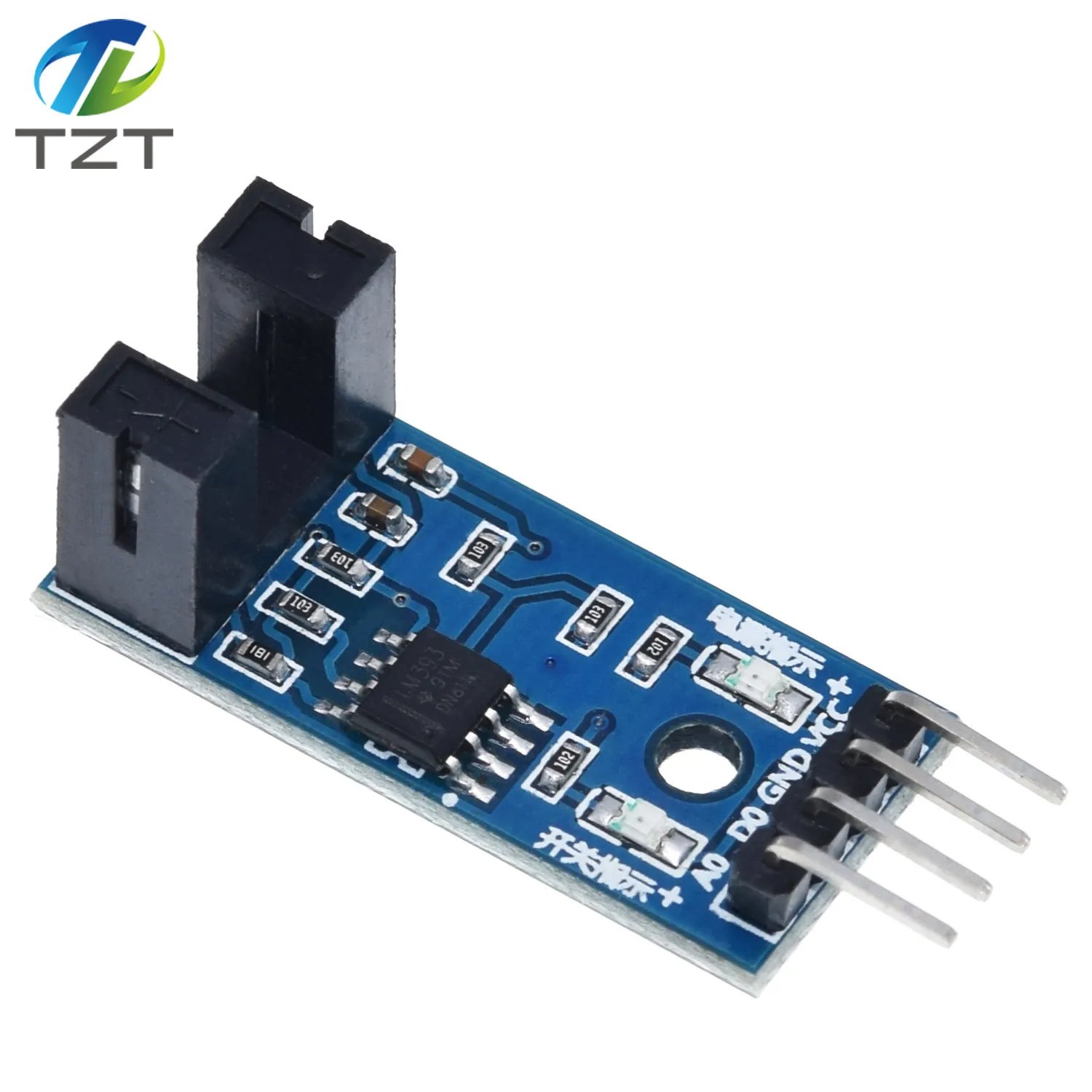

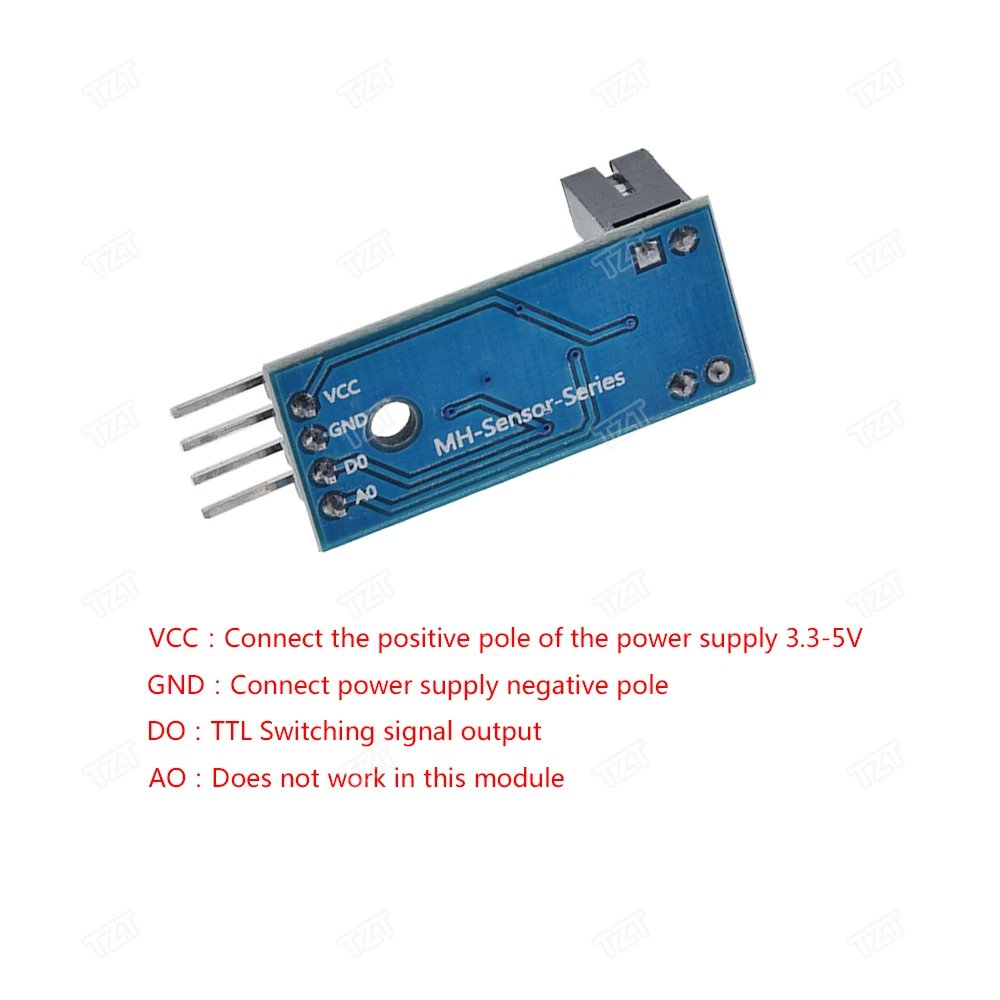

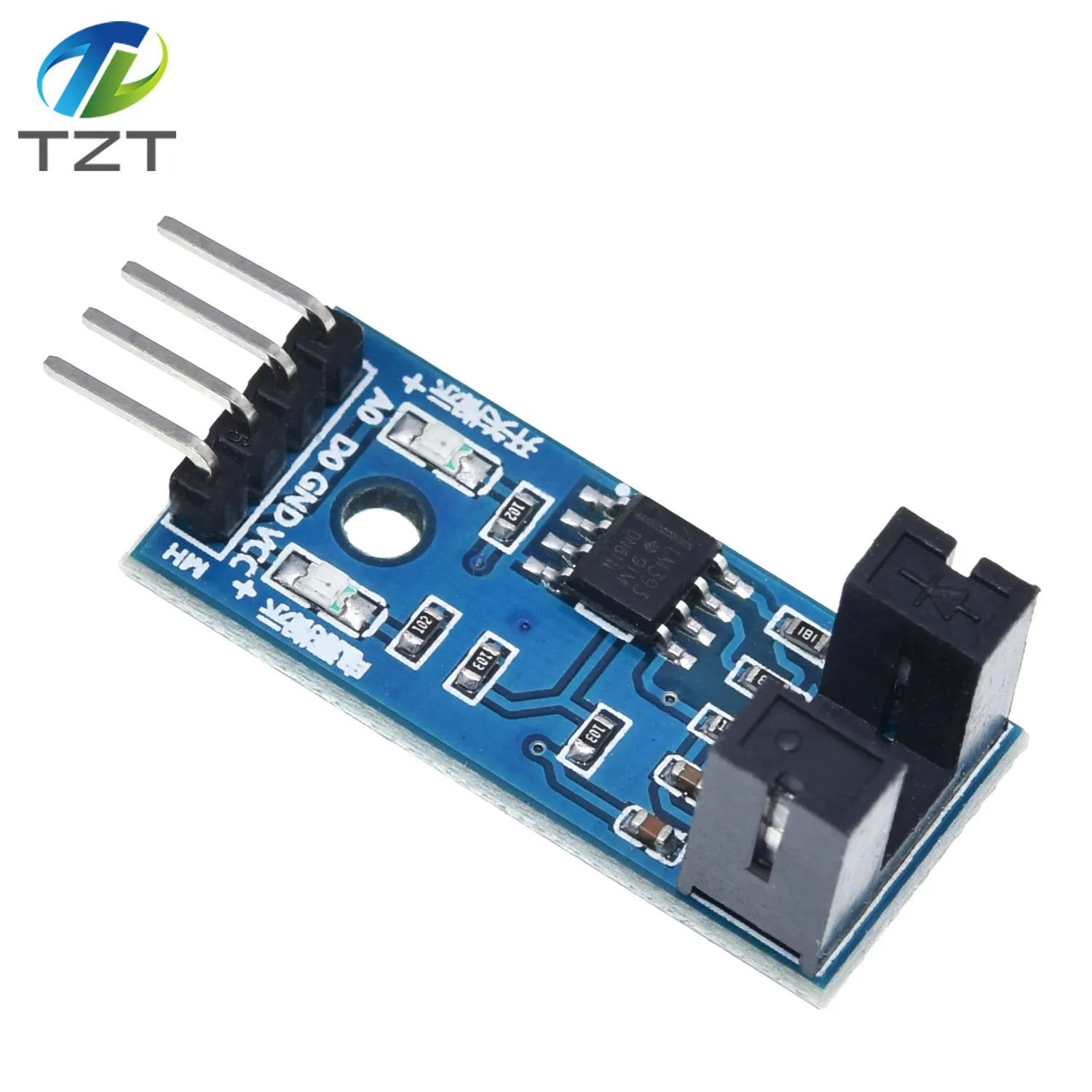

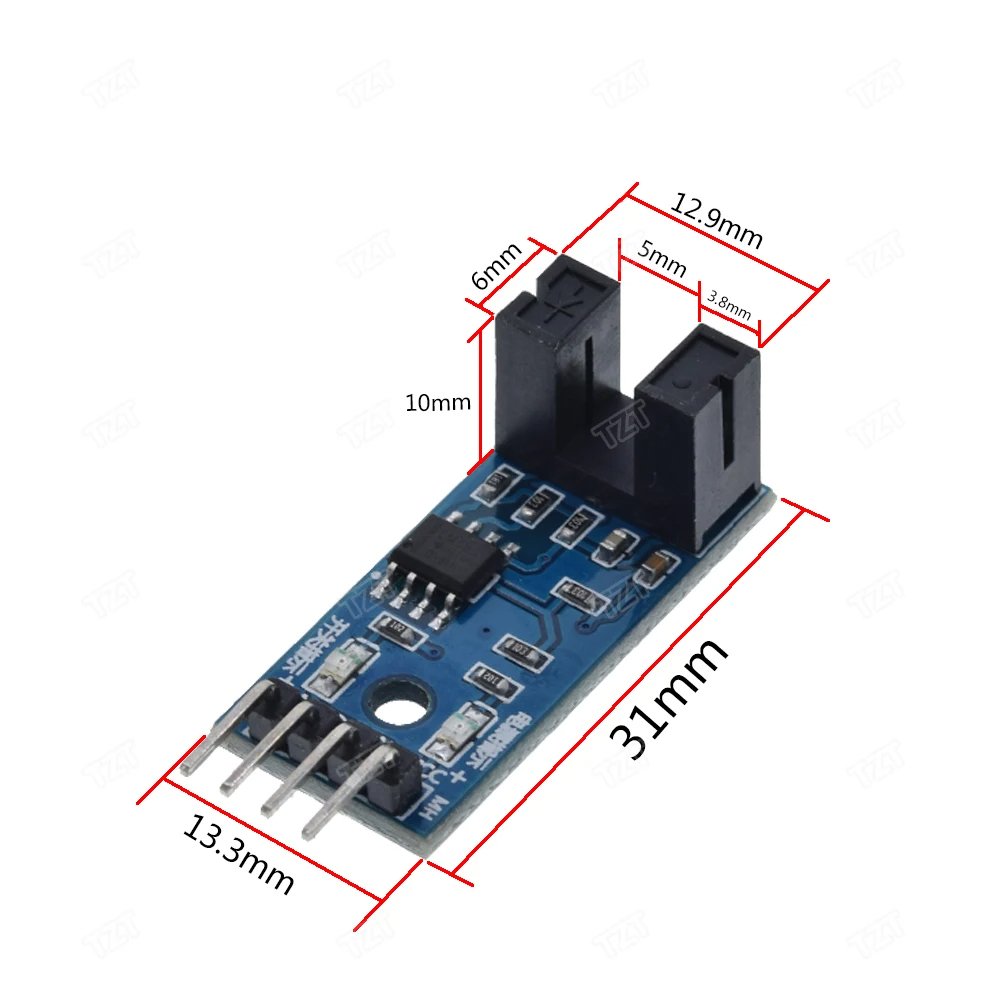

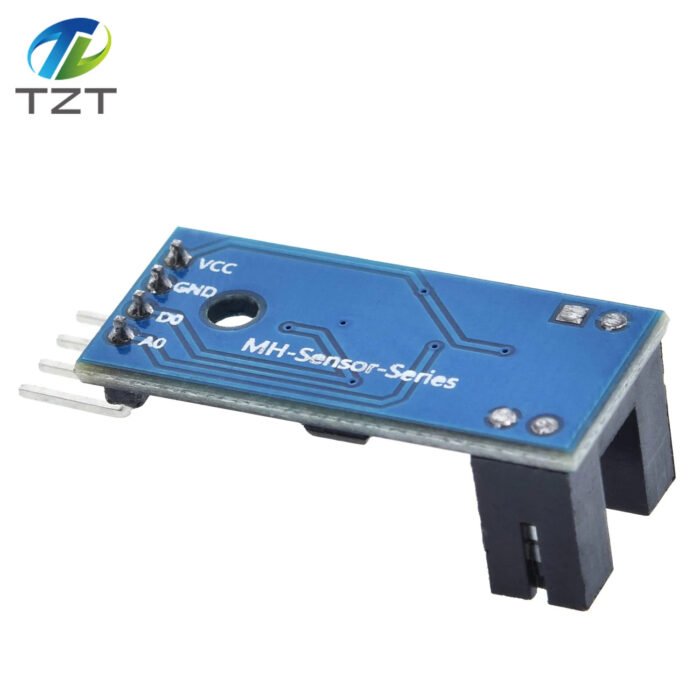

🔵 Modèle Bleu – F249B
| Caractéristique | Valeur |
|---|---|
| Couleur | Bleu translucide |
| Type | Capteur à fente optique avec boîtier renforcé |
| Nombre de broches | 4 (2 IR LED, 2 phototransistor) |
| Tension de fonctionnement | 3.3V à 5V (via résistance série) |
| Sortie | Signal numérique (LOW quand la lumière est bloquée) |
| Distance de détection | 5 mm (selon l’objet traversant) |
| Fixation | Trous de montage intégrés pour vis ou châssis |
| Avantages | Facile à intégrer sur châssis, bonne stabilité mécanique |
| Utilisation | Robots, imprimantes 3D, codeurs optiques |

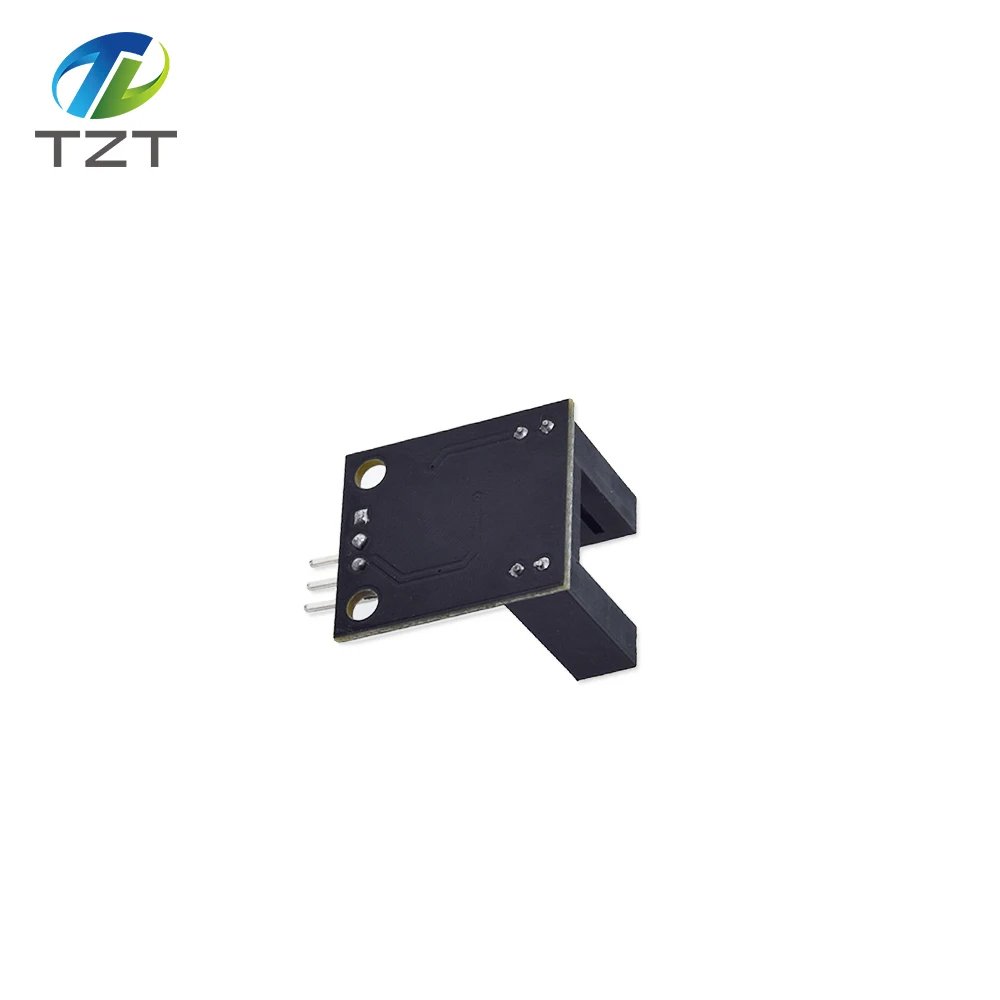

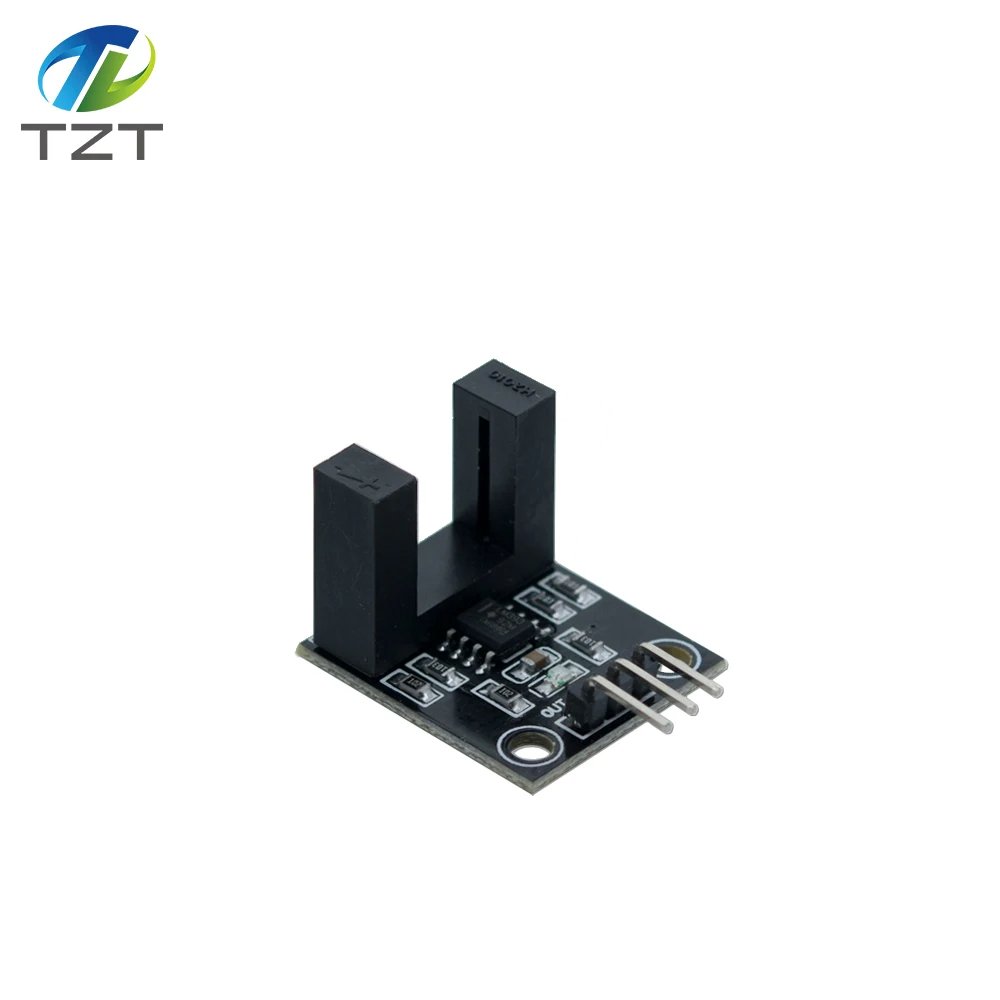

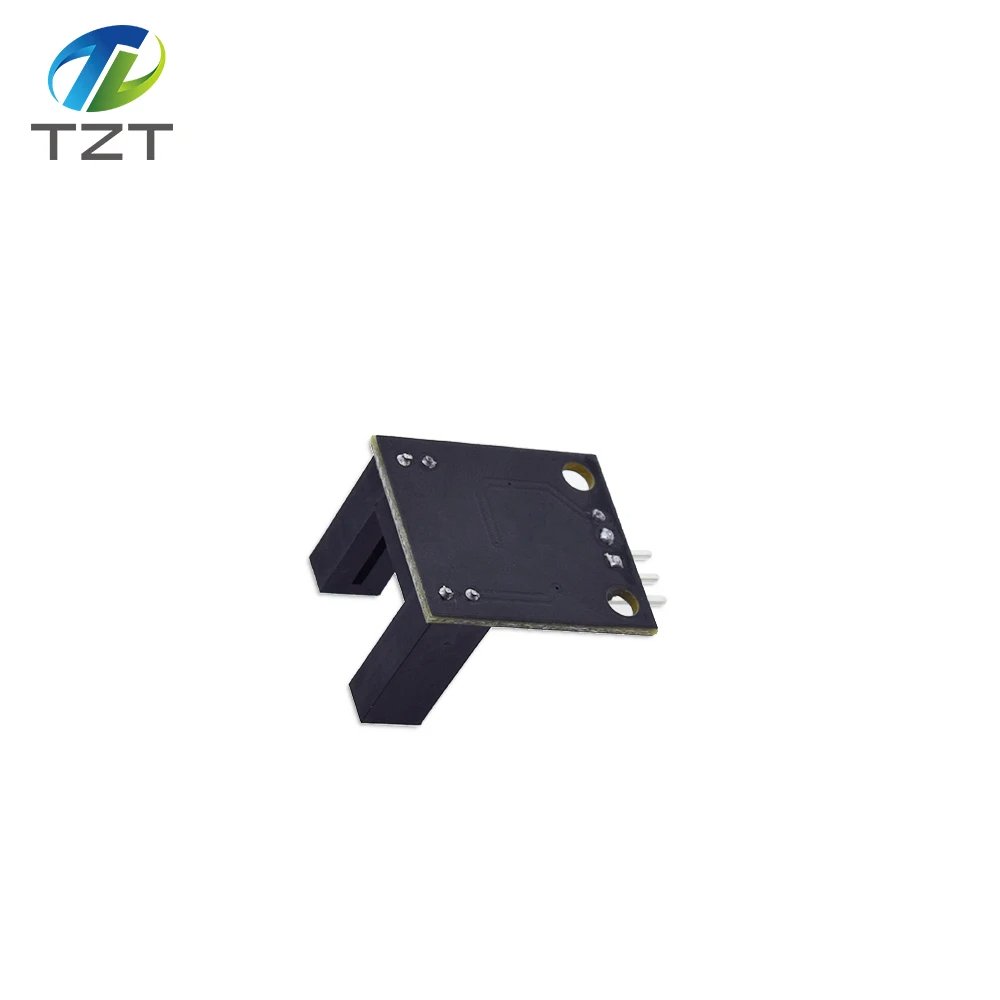

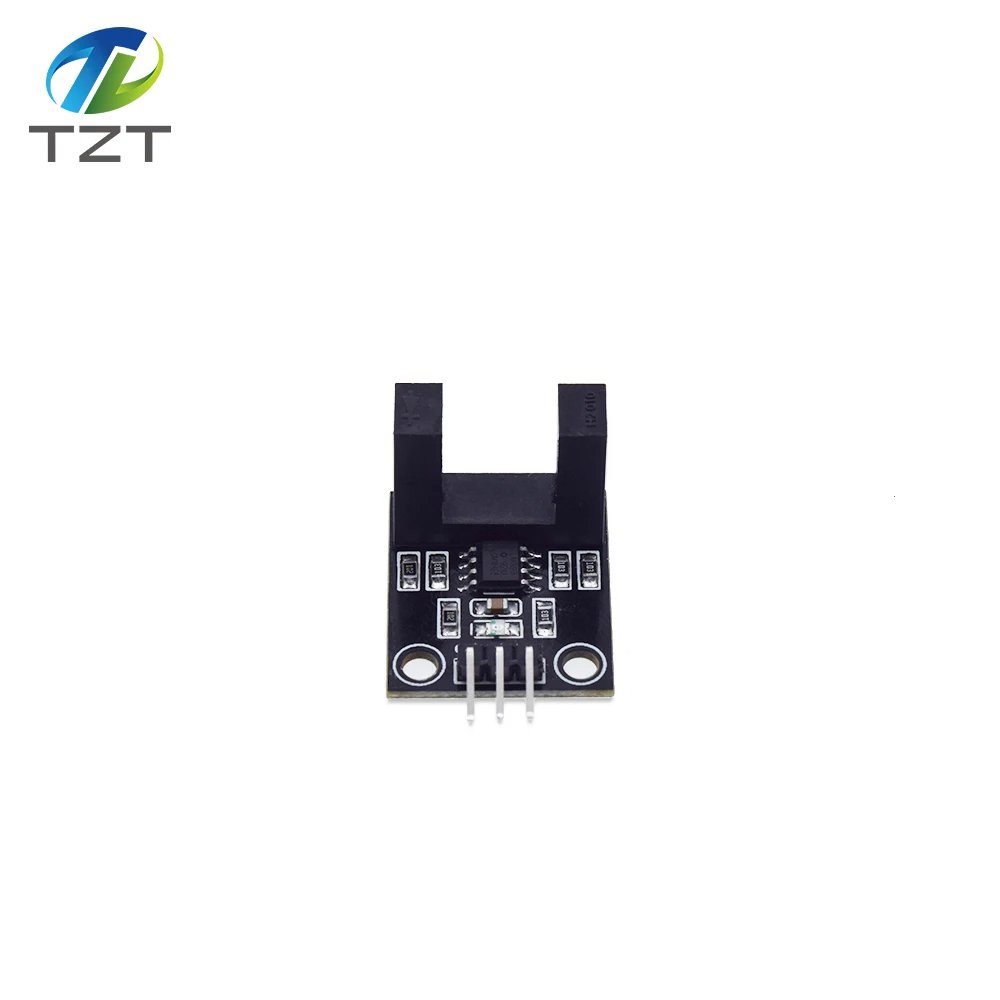

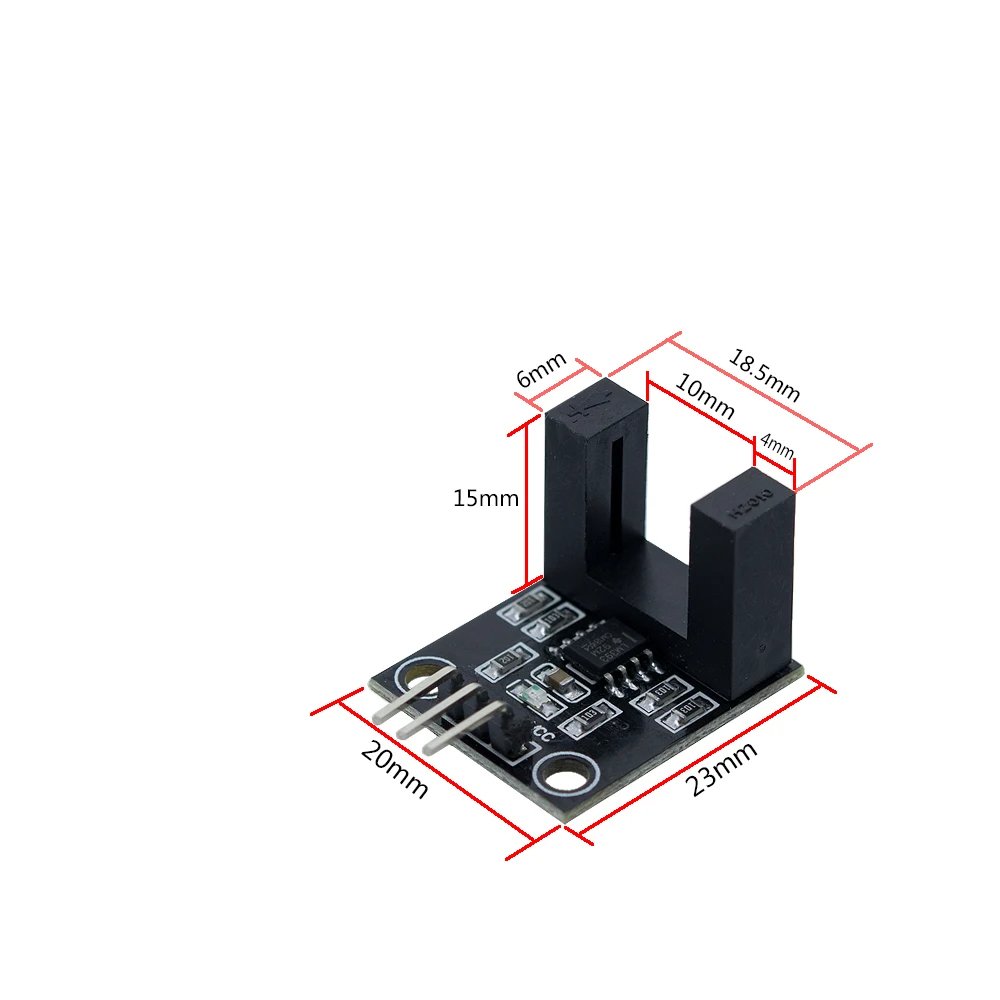

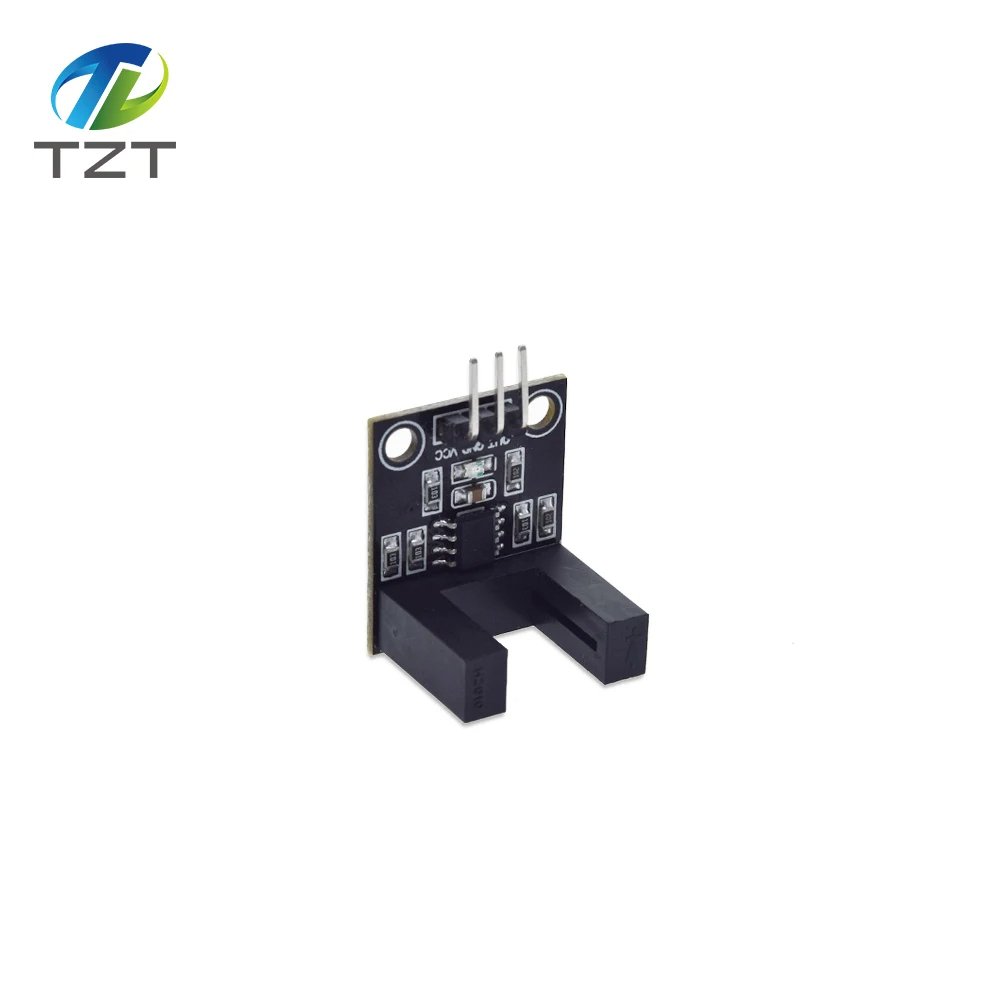

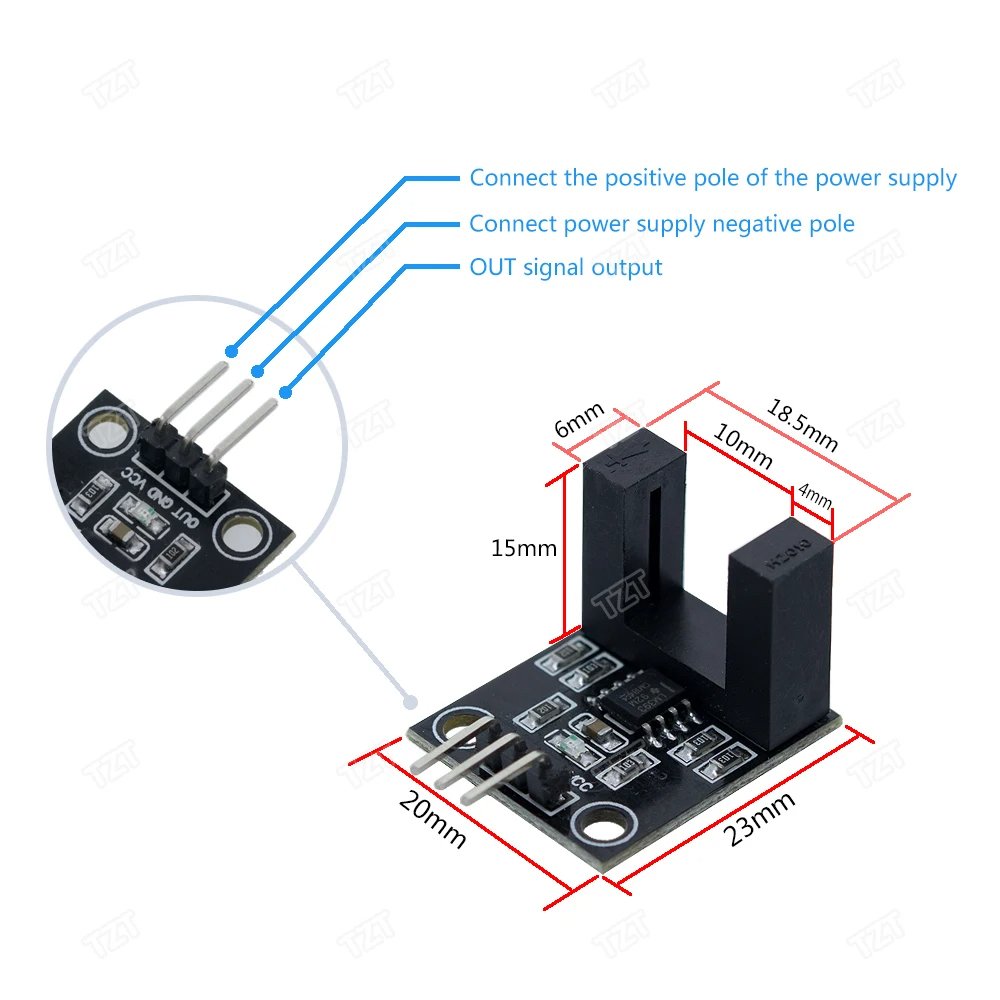

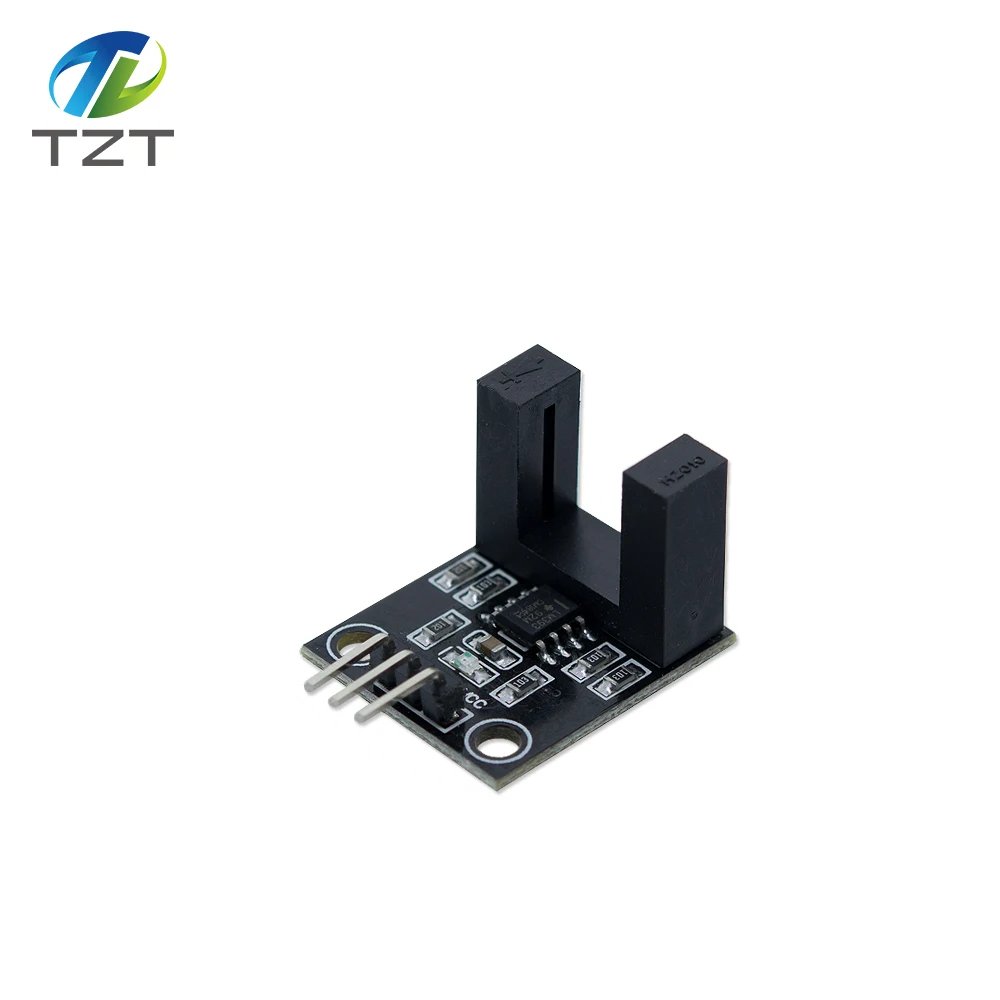

⚫ Modèle Noir – F249N
| Caractéristique | Valeur |
|---|---|
| Couleur | Noir opaque |
| Type | Capteur à fente compact, version économique |
| Nombre de broches | 4 (identiques au bleu) |
| Tension de fonctionnement | 3.3V à 5V (via résistance série) |
| Sortie | Signal numérique |
| Distance de détection | 3 à 4 mm environ |
| Fixation | À coller ou à insérer sur PCB (pas de trous de fixation) |
| Avantages | Format réduit, économique |
| Utilisation | Projets compacts, PCB intégrés, mesure basique de vitesse |
⚖️ Comparatif rapide
| Critère | F249 Bleu | F249 Noir |
|---|---|---|
| Robustesse | ✅ Très bonne | ⚠️ Moyenne (fragile) |
| Taille | 📏 Moyenne | 📏 Très compacte |
| Fixation | 🛠️ Trous de vis présents | 🚫 Pas de fixation directe |
| Distance de détection | 🔭 ~5 mm | 🔭 ~3–4 mm |
| Applications | 🧰 Mécanique / robotique | 🧪 PCB / projets DIY |
Informations complémentaires
| CAPTEUR vitesse F249 |
Bleu ,Noir |
|---|
