BMS 7S 24V 20A / 25A / 60A Carte de Protection 🔋 Li-ion avec Équilibrage
د.ج 1800 – د.ج 4500
🔋 Carte de Protection BMS 7S 24V – 20A / 25A / 60A – Li-ion avec Équilibrage
🧩 Présentation Générale
La BMS 7S 24V est une carte électronique intelligente assurant la sécurité et la longévité de vos batteries Lithium-ion 7S (24V nominal). Elle protège contre les surtensions, sous-tensions, courts-circuits, surintensités, tout en équilibrant automatiquement les cellules.

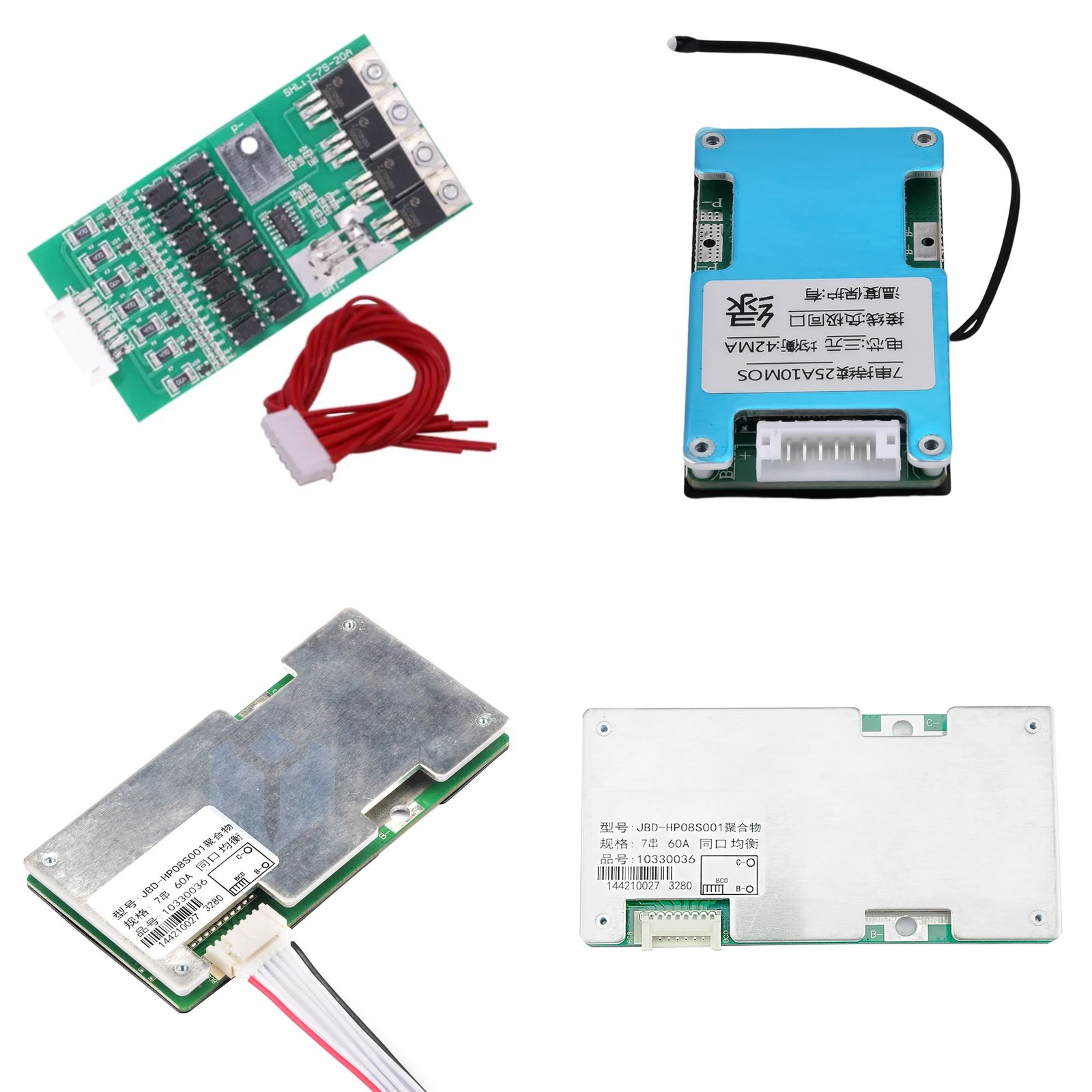

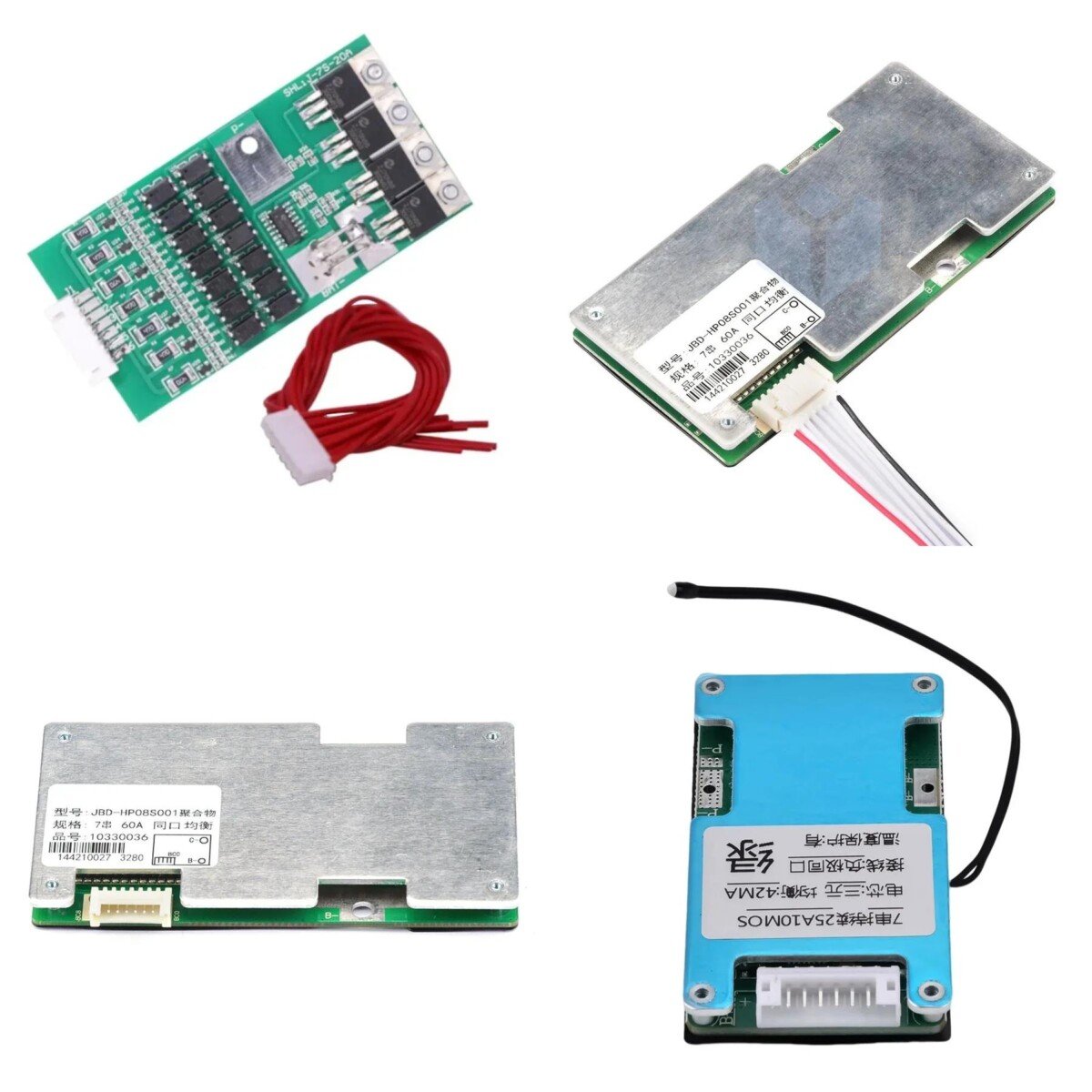

Elle existe en trois variantes :
-

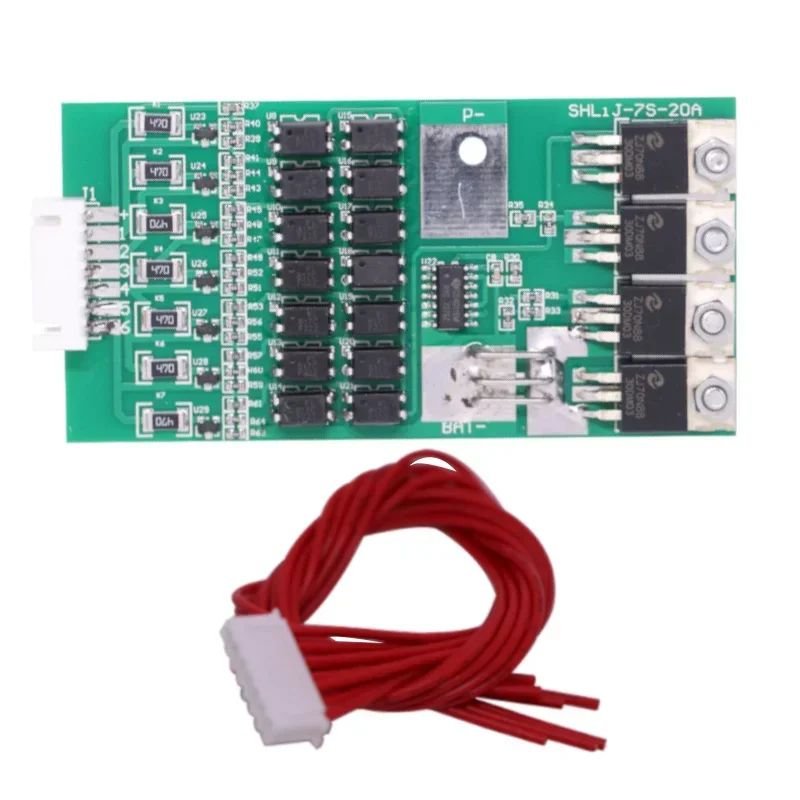

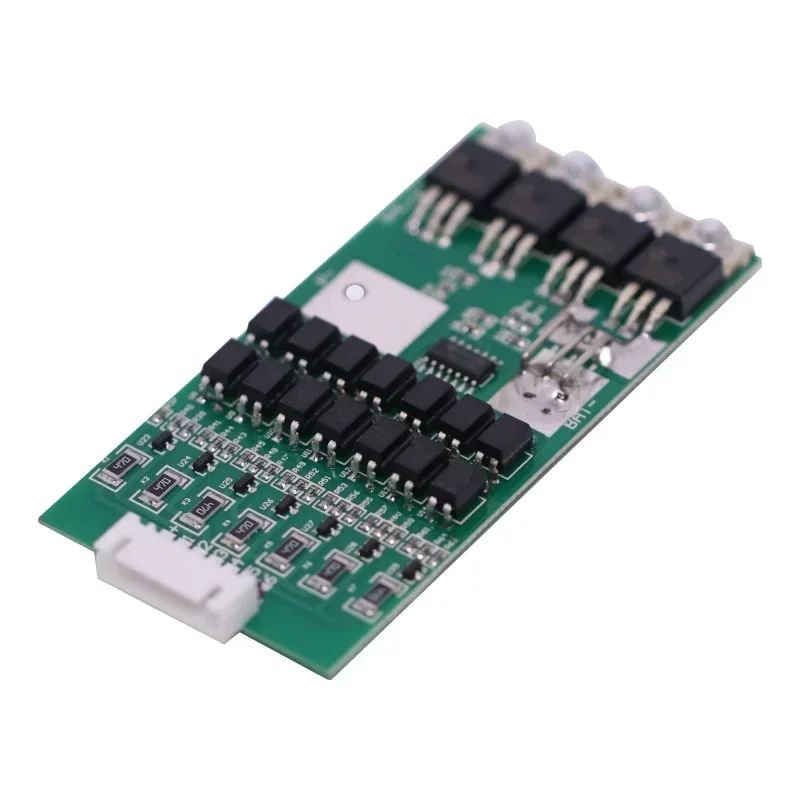

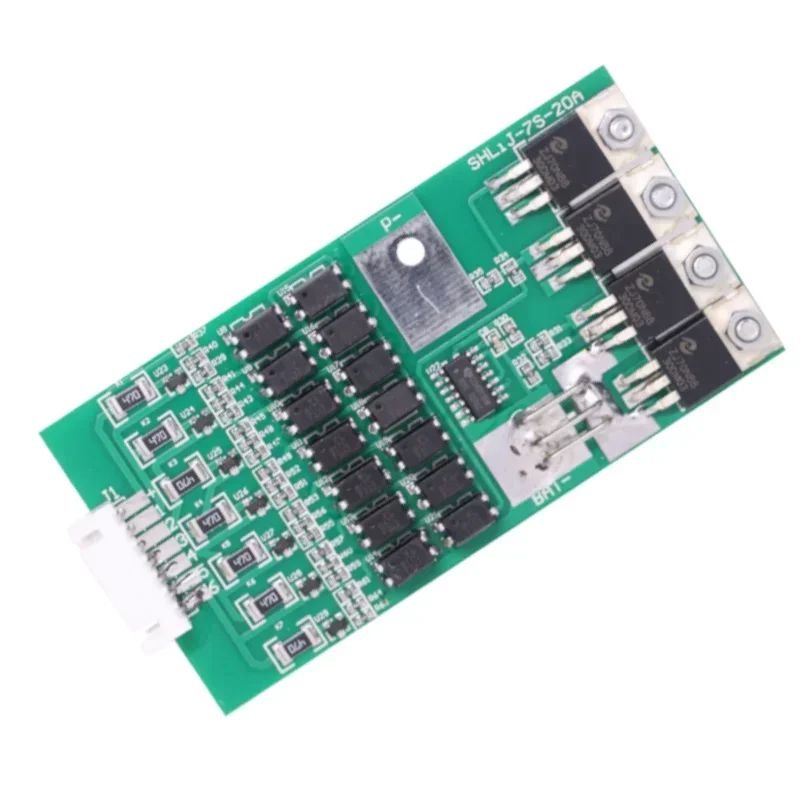

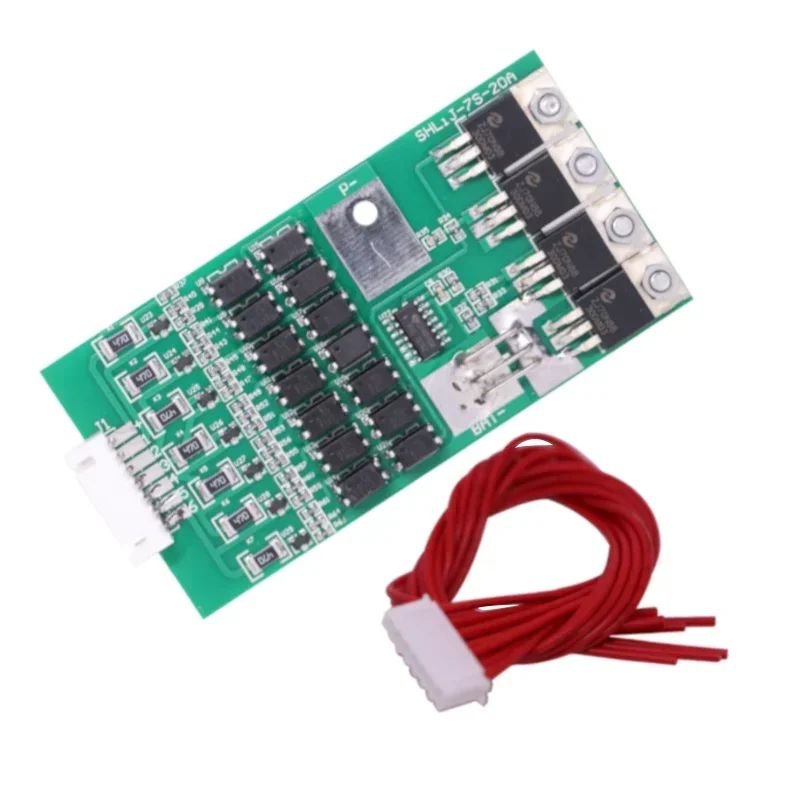

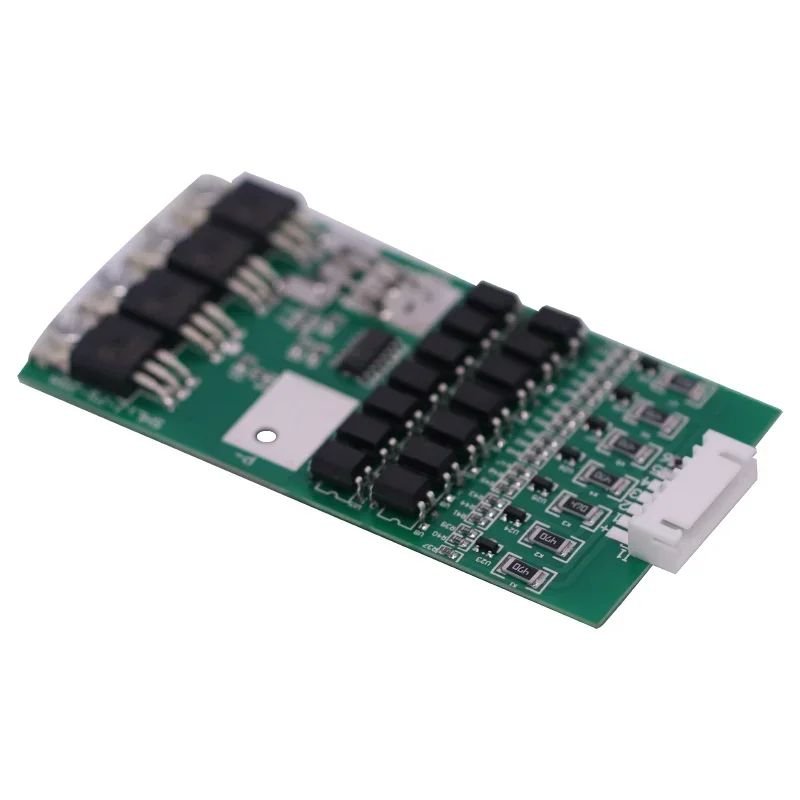

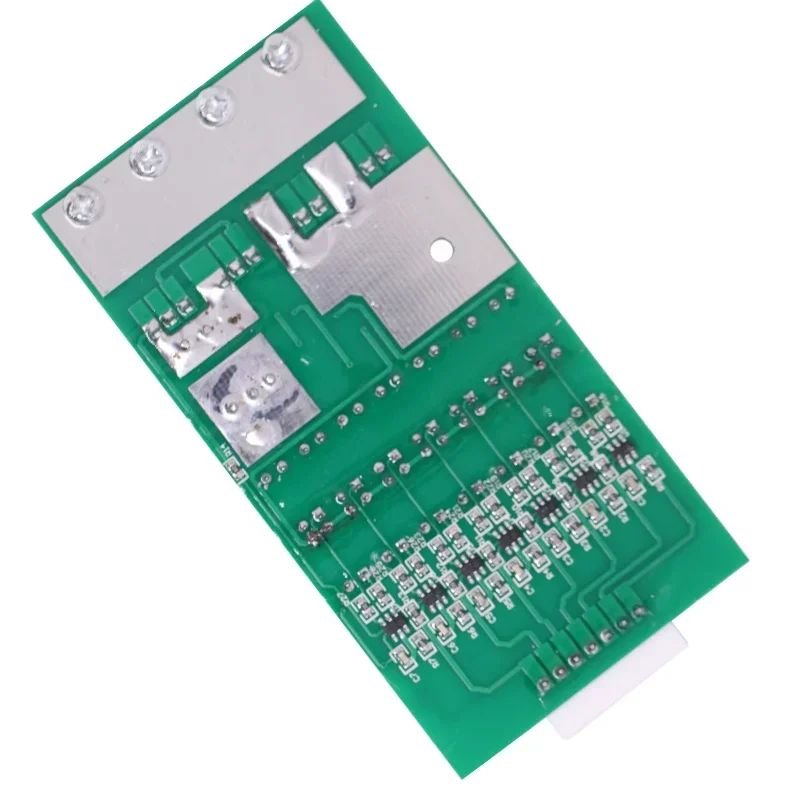

🔹 20A : usage standard, applications faibles à modérées
-

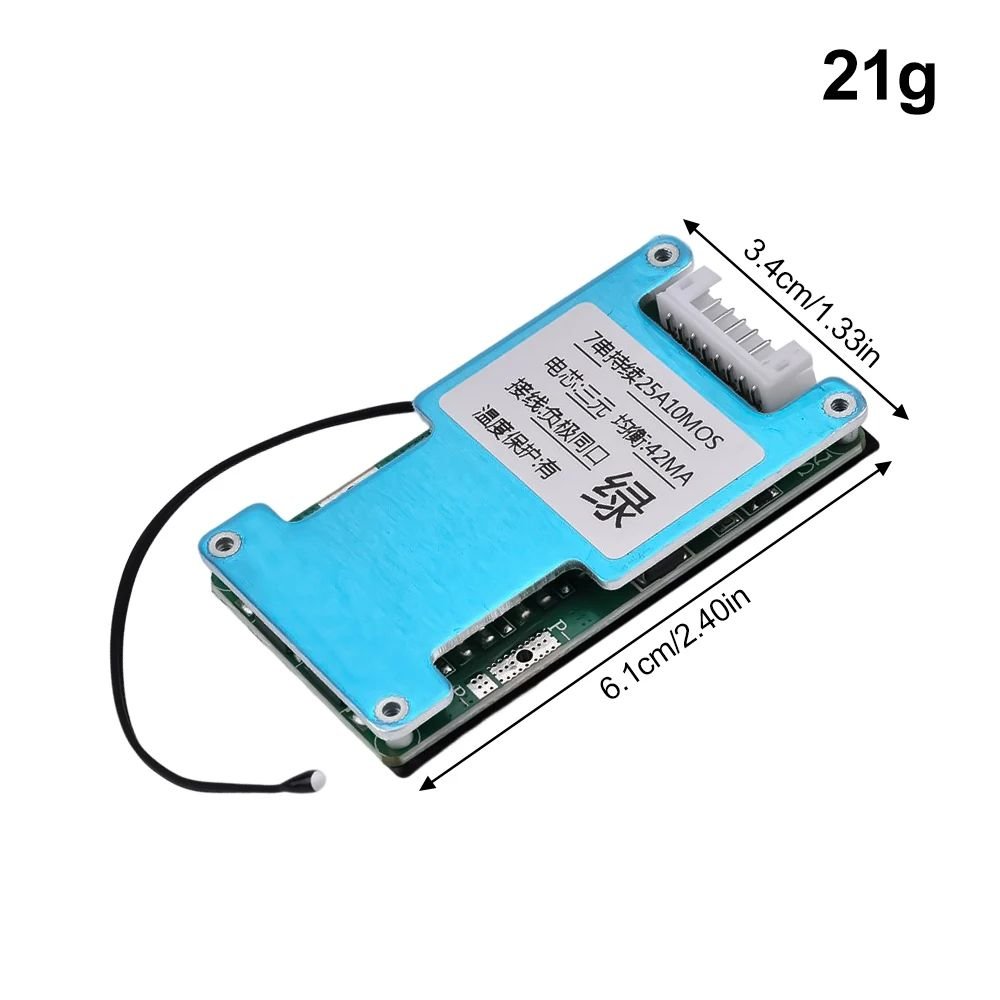

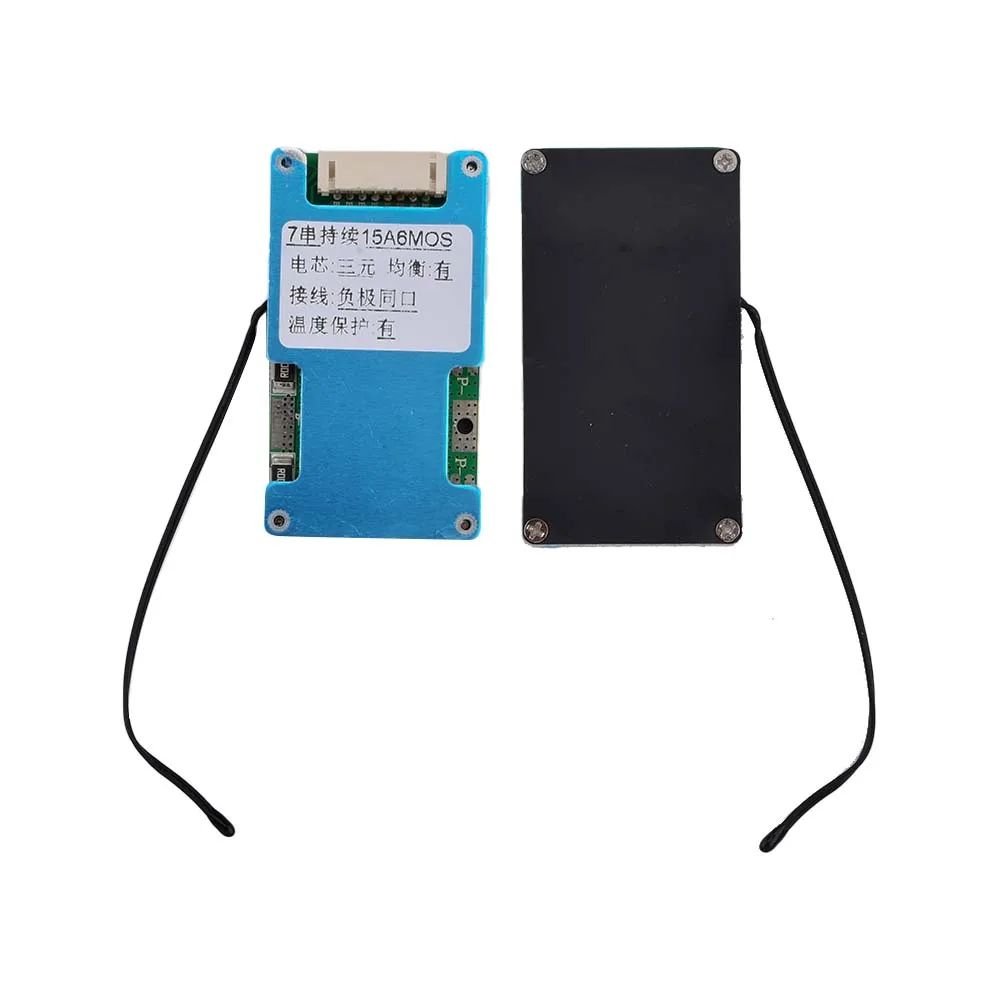

🔹 25A avec capteur thermique NTC 🌡️
-

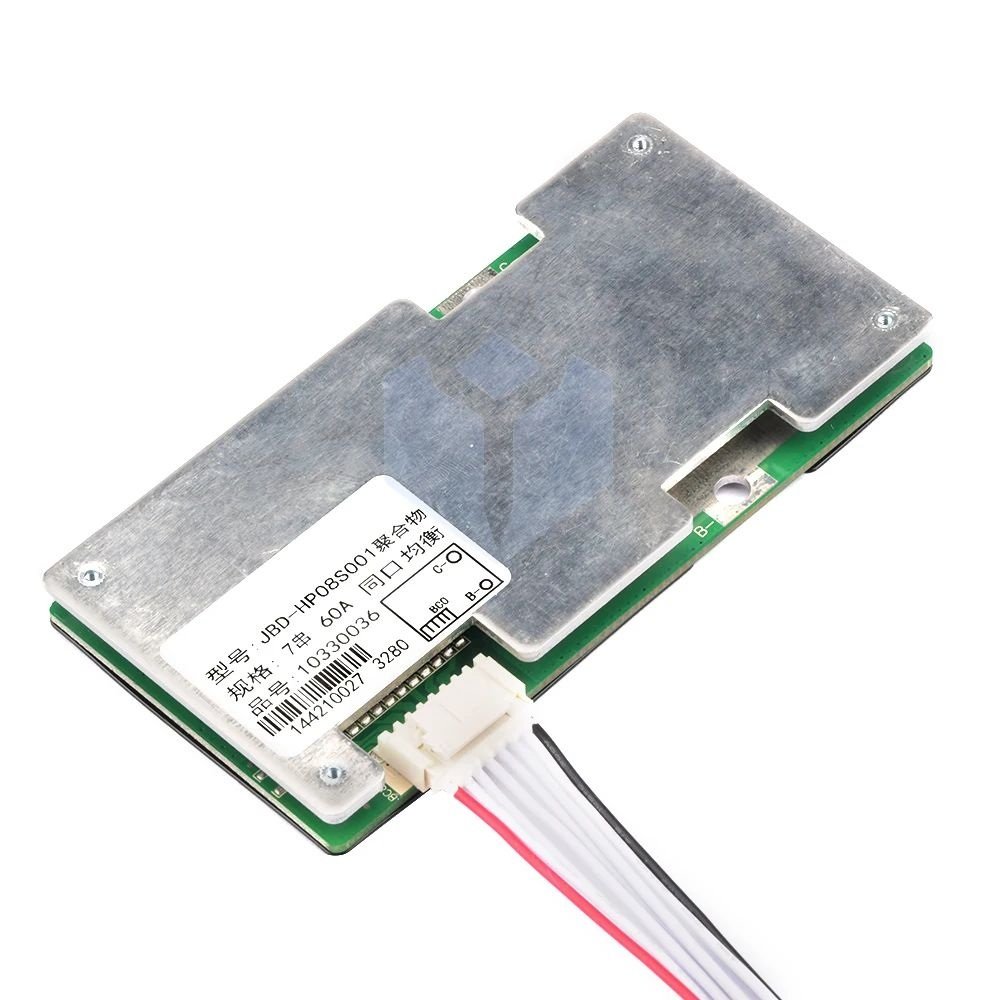

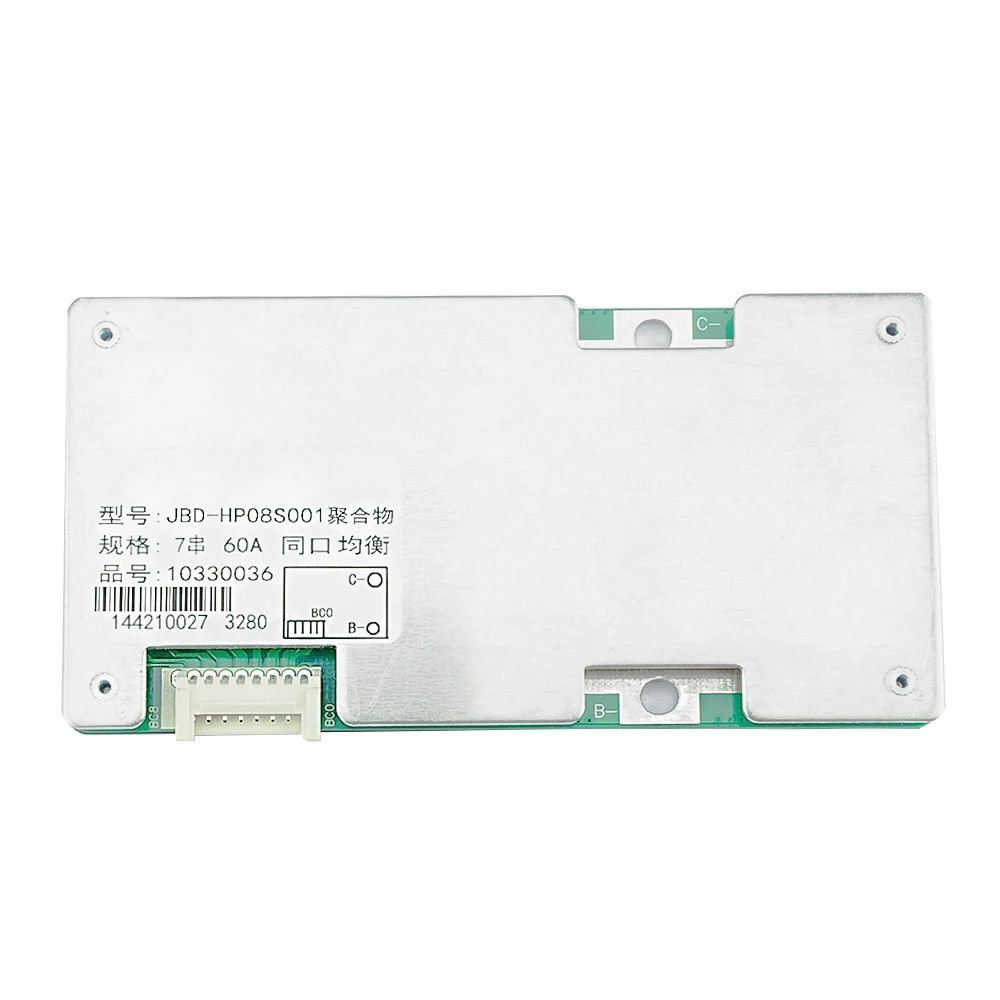

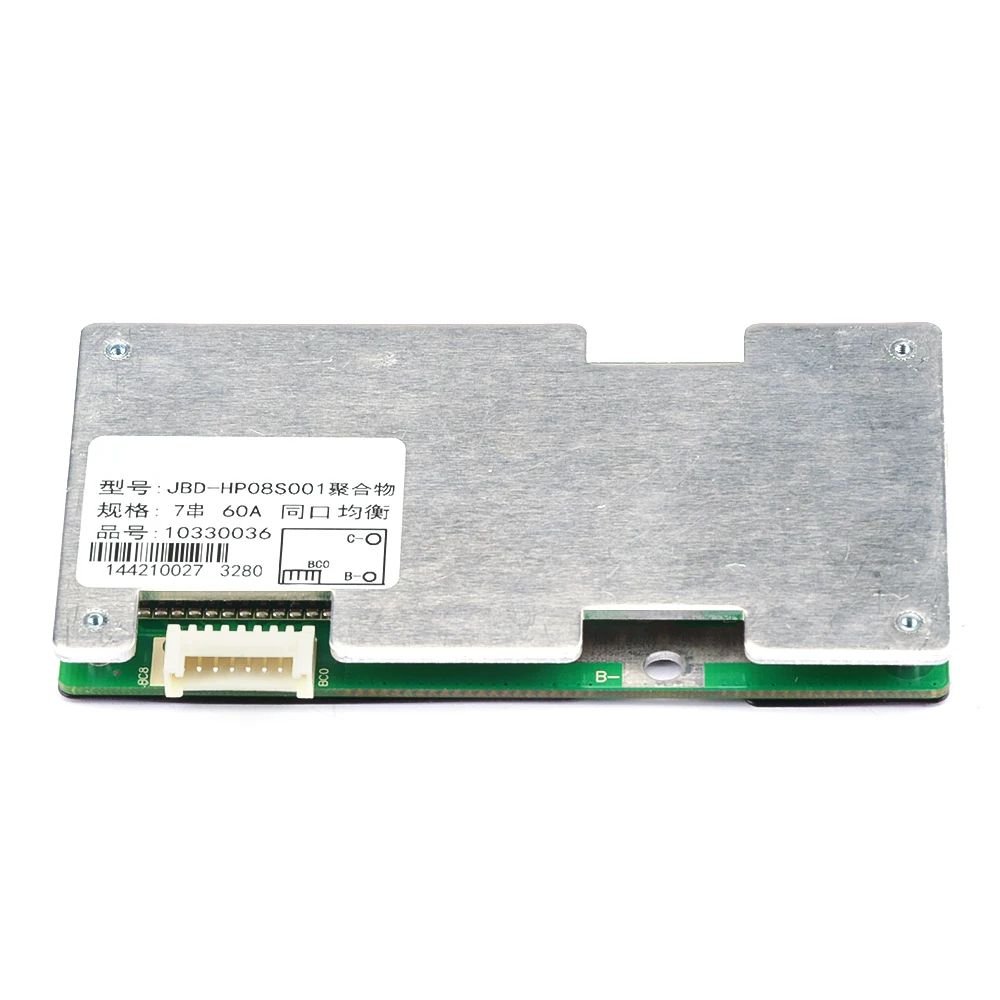

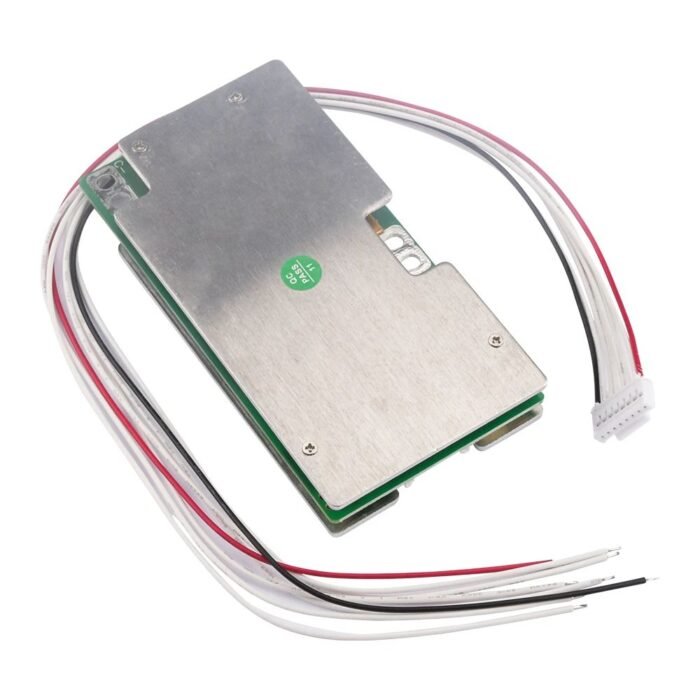

🔹 60A : usage intensif, moteurs et gros consommateurs
⚙️ Caractéristiques Techniques
| Caractéristique | Valeur |
|---|---|
| 🔋 Type de batterie | Lithium-ion (Li-ion) |
| 🔢 Nombre de cellules | 7S (7 cellules en série) |
| ⚡ Tension nominale | 25.9V (3.7V × 7) |
| 🔌 Tension de charge max | 29.4V (4.2V × 7) |
| 🔄 Courant de travail | 20A / 25A (🌡️) / 60A |
| 🔁 Équilibrage cellulaire | ✅ Oui, passif intégré |
| 🧯 Protections | Surcharge, décharge, surintensité, C/C |
| 🌡️ Capteur température NTC | ✅ Oui, uniquement sur la version 25A |
| 📐 Dimensions | ~60 × 45 mm (selon modèle) |
🛡️ Fonctions de Protection par Version
| Fonction | 20A | 25A (🌡️) | 60A |
|---|---|---|---|
| ✅ Surcharge | Oui | Oui | Oui |
| ✅ Sous-tension (cut-off) | Oui | Oui | Oui |
| ✅ Surintensité | Oui | Oui | Oui |
| ✅ Court-circuit | Oui | Oui | Oui |
| 🔄 Équilibrage automatique | Oui | Oui | Oui |
| 🌡️ Contrôle température (NTC) | ❌ | ✅ | ❌ |
⚠️ REMARQUE IMPORTANTE – Version 25A avec Contrôle de Température

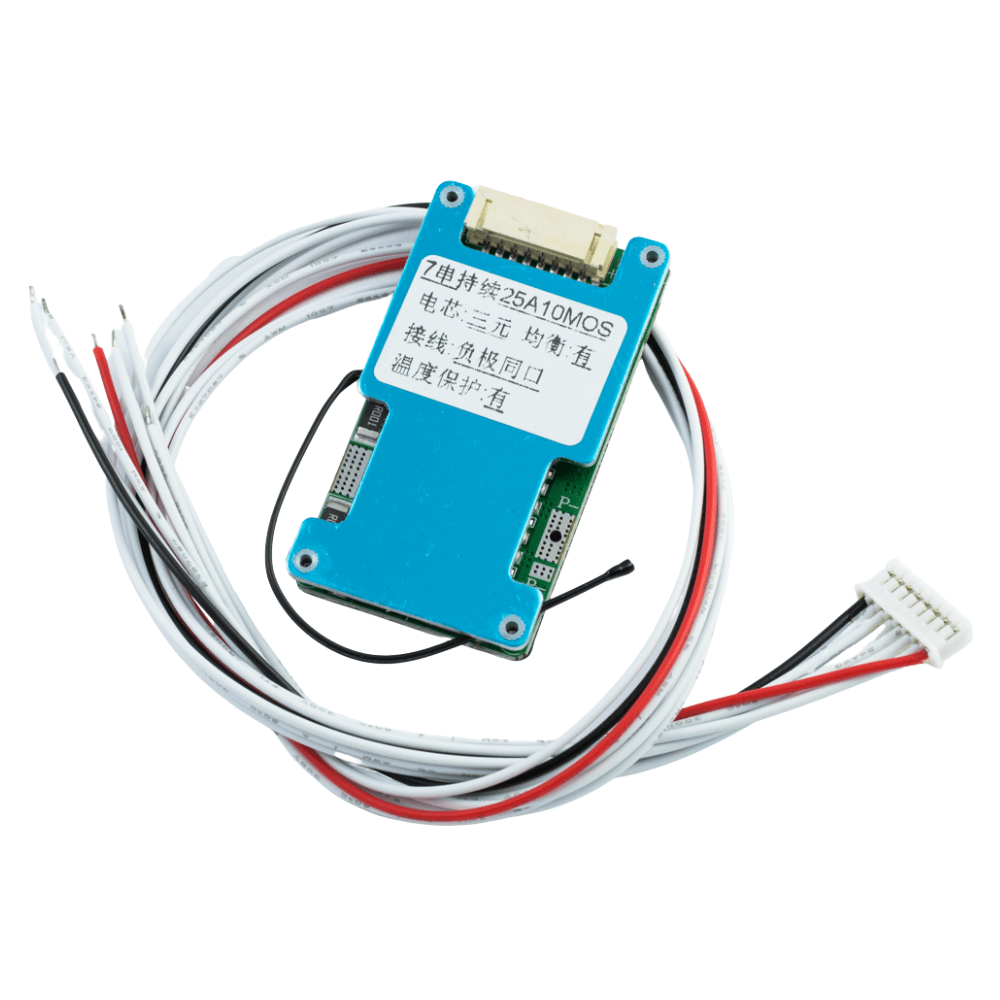

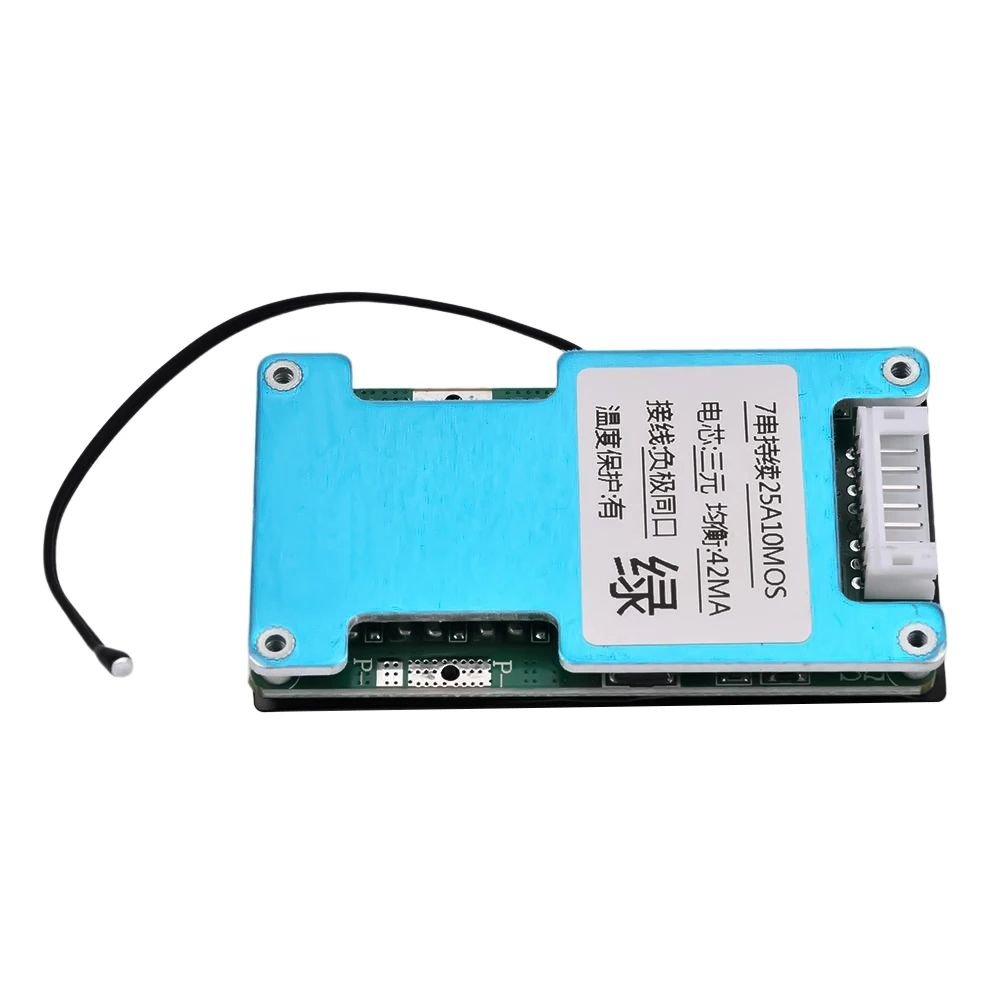

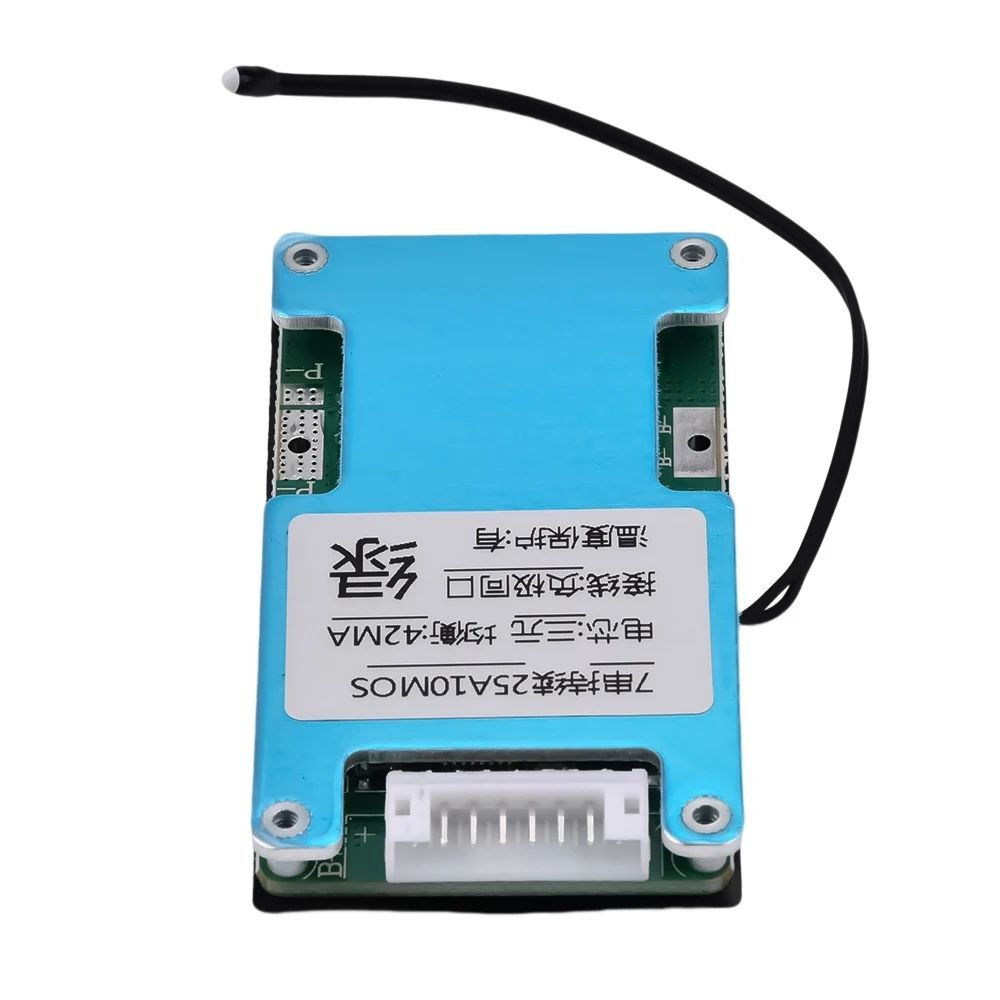

La version 25A de cette BMS est équipée d’un capteur de température NTC intégré à la carte.
🔍 Pourquoi c’est important :
| Fonction | Détail |
|---|---|
| 🌡️ Détection thermique précise | Mesure la température interne du pack |
| 🚫 Coupure sécurité thermique | Interrompt charge/décharge en cas de surchauffe |
| 🔐 Prévention | Évite incendies, surchauffes, dégradation de cellules |
| ✅ Recommandé pour | Vélo électrique, moteur brushless, drones, solaire |
Le capteur NTC est à coller directement contre les cellules ou au centre du pack pour une mesure fiable.
🔋 Spécifications de Tension & Courant (7S – Li-ion)
| Paramètre | Valeur typique |
|---|---|
| Tension nominale | 25.9V |
| Tension de charge max | 29.4V (4.2V × 7) |
| Tension de coupure basse | ~17.5V à 19.6V |
| Courant nominal | 20A / 25A / 60A |
| Courant de crête (burst) | 30–90A selon la version |

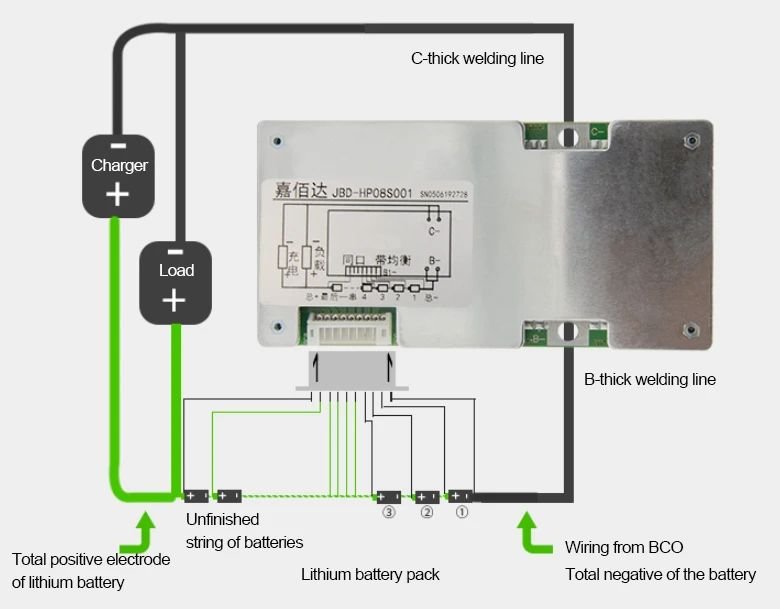

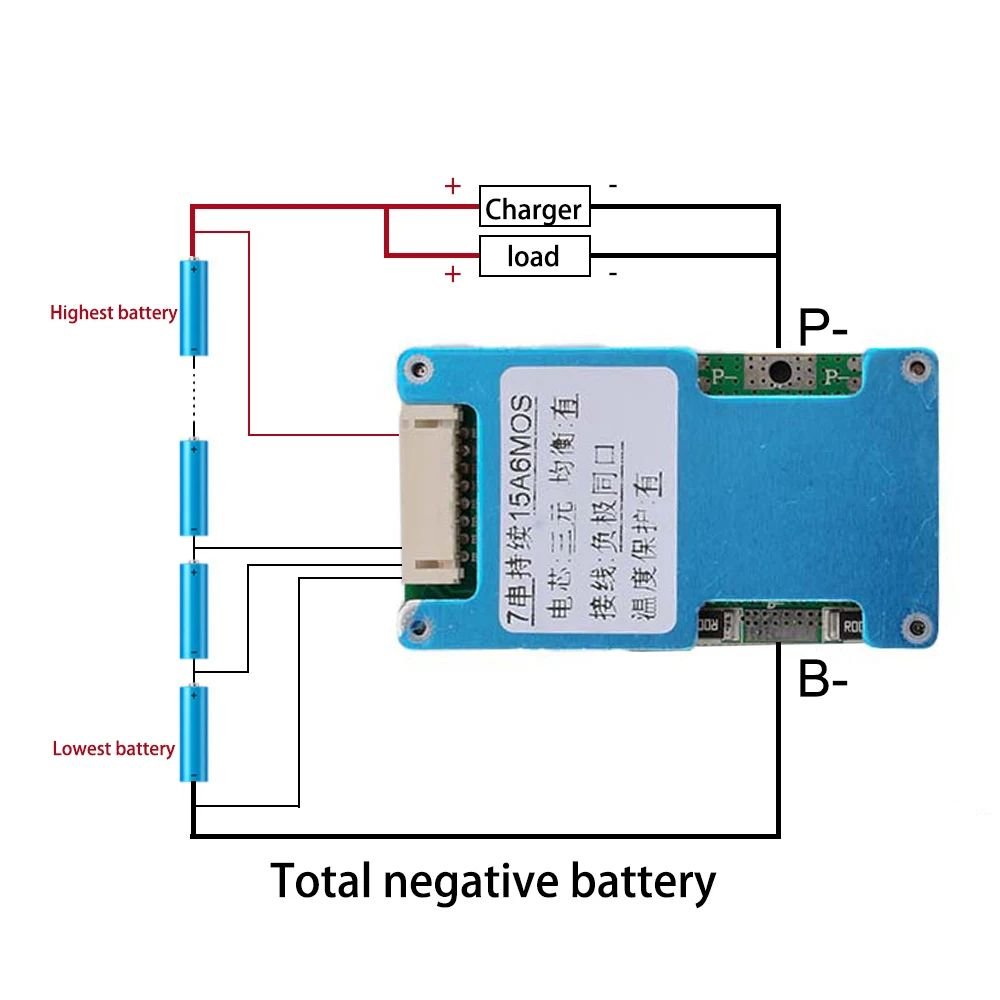

📦 Connectique & Schéma
| Étiquette | Fonction |
|---|---|
| B− | Négatif du pack batterie |
| B1 à B7 | Connexions série cellules Li-ion |
| B+ | Positif batterie |
| P− / P+ | Sorties pour charge et décharge |
| TEMP | Capteur de température (version 25A) |
🧰 Applications Recommandées
| Domaine | Exemple d’application |
|---|---|
| 🚲 Mobilité électrique | Vélo 24V, trottinette, hoverboard |
| ☀️ Énergie solaire | Batteries solaires 24V |
| 🛠️ Projets DIY | Packs portables, robots |
| 🧰 Outils sans fil | Batteries 24V Li-ion |
| 🎮 Systèmes embarqués | Petits véhicules / drones |
✅ Avantages
-
🛡️ Protection complète pour vos packs 7S
-
🔋 Équilibrage automatique pour maximiser la durée de vie
-
🌡️ Contrôle thermique intelligent (sur 25A)
-
⚙️ Disponible en 3 puissances selon vos besoins
-
🔧 Installation simple, brochage clair
-
📏 Compacte et légère, intégration facile
La carte BMS 7S 24V assure une protection fiable et durable de vos batteries Li-ion 7S. Sa version 25A avec capteur thermique est vivement recommandée pour les applications à risque thermique, telles que moteurs, vélos électriques ou charge solaire rapide.
| COURANT |
20A ,25A ,60A |
|---|
