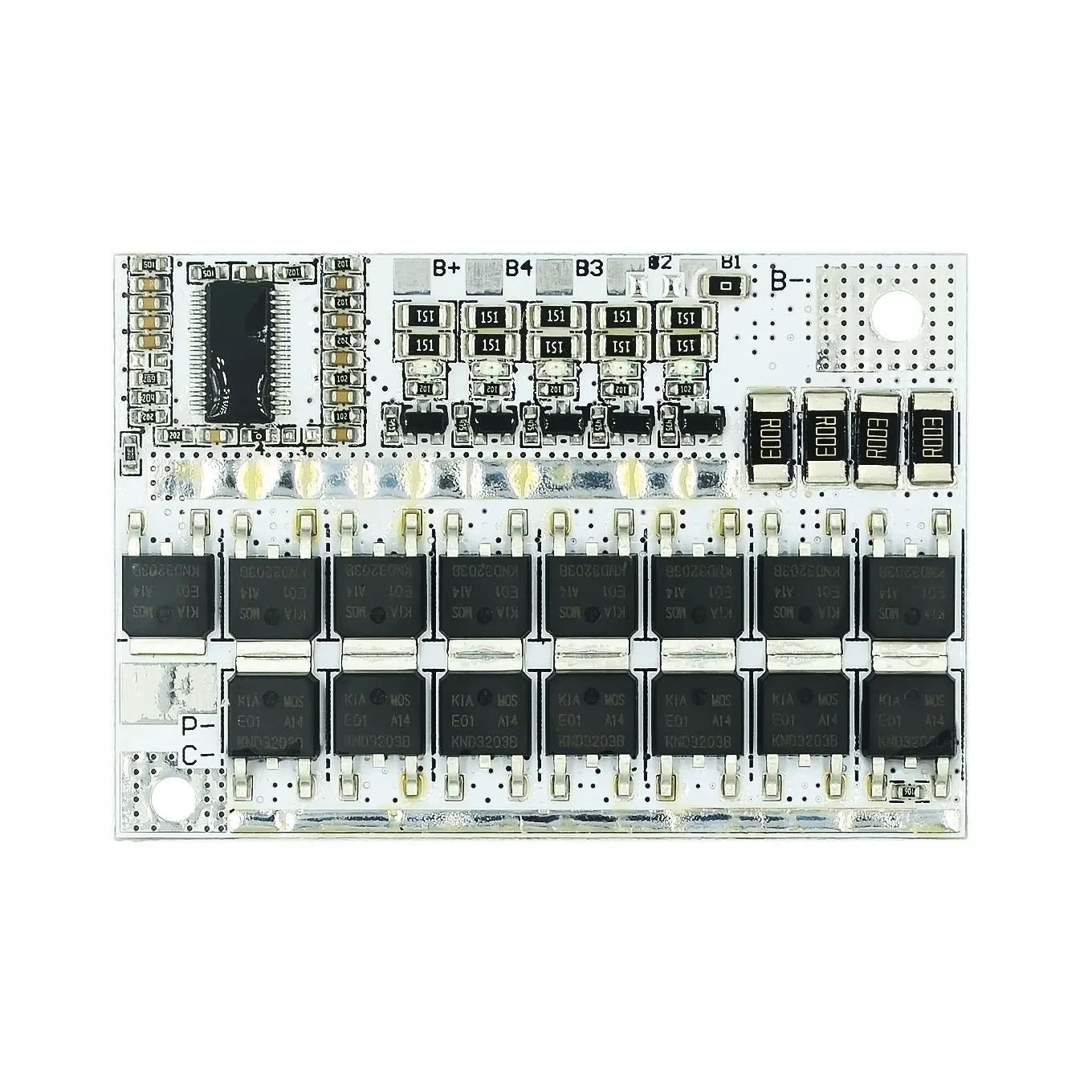

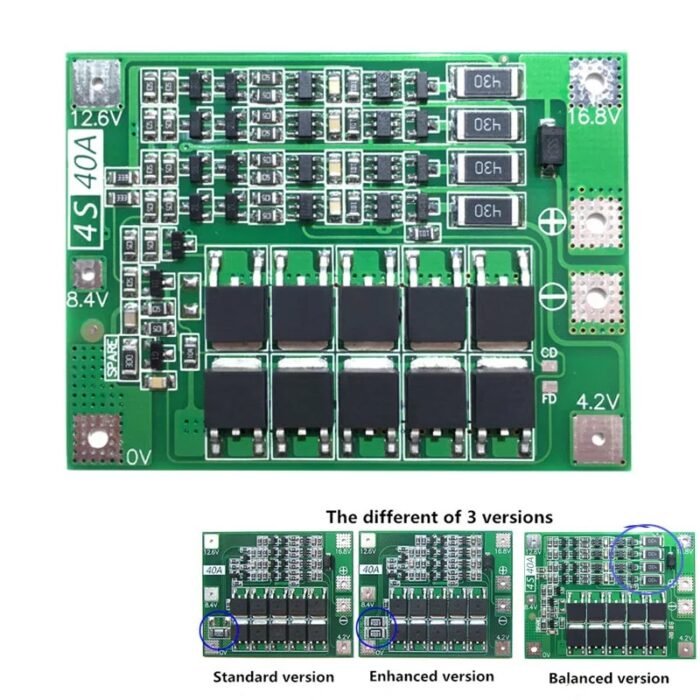

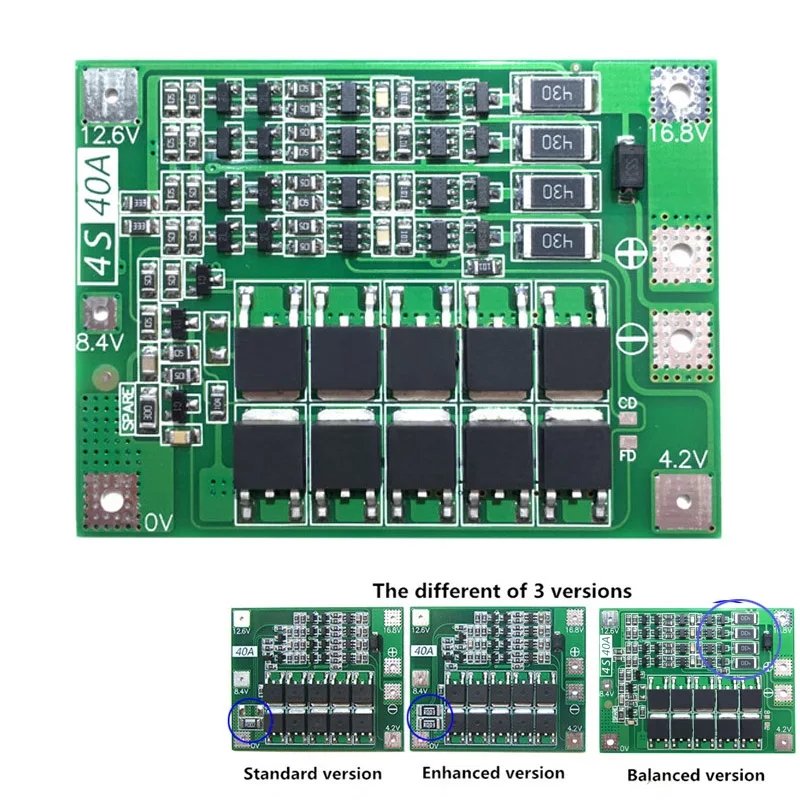

BMS 4S 21V – 30A / 40A / 100A 🔋 Carte de Protection Li-ion avec Équilibrage
Plage de prix : د.ج 700 à د.ج 1500

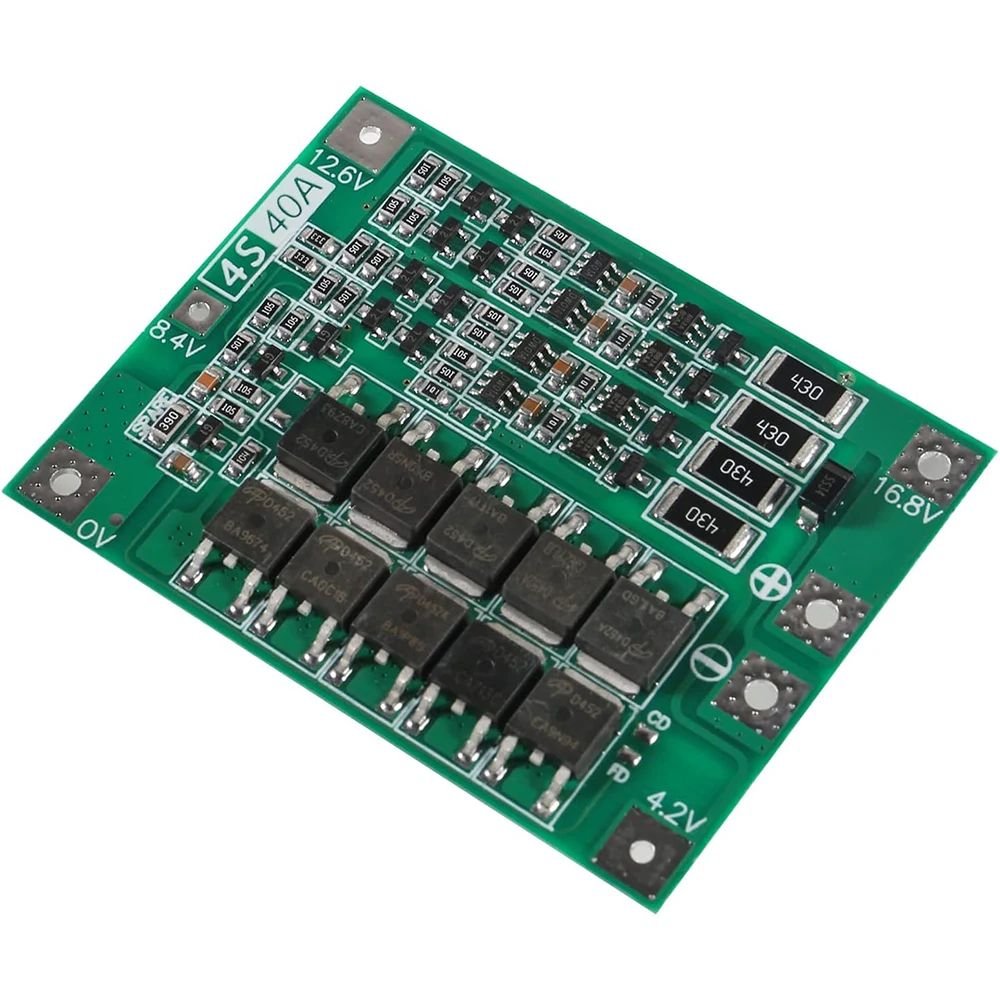

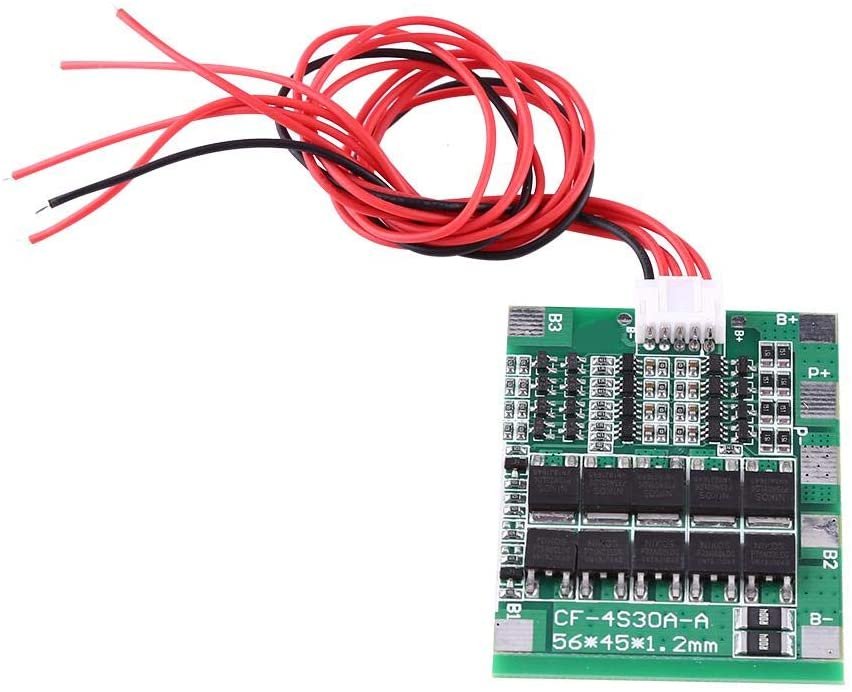

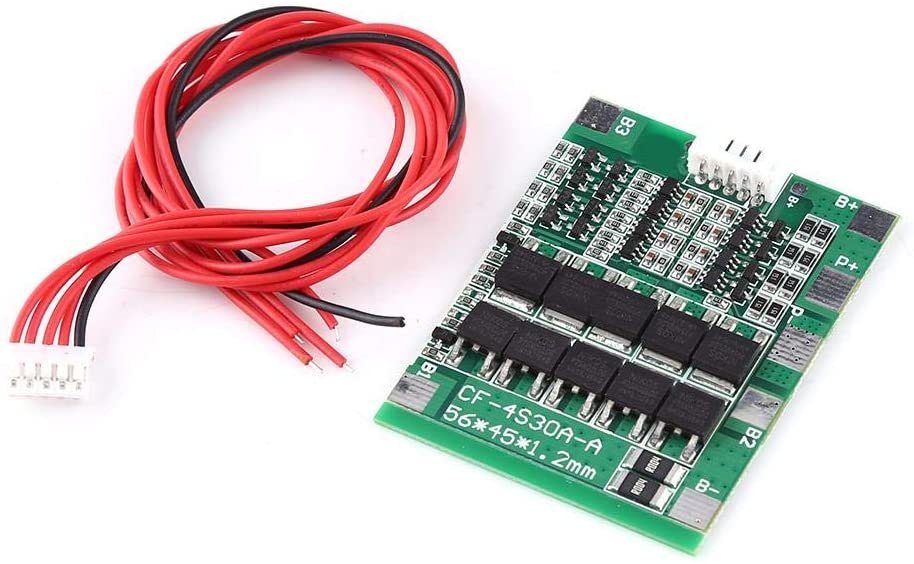

Carte de Protection BMS 4S 21V – 30A / 40A / 100A – Li-ion avec Équilibrage, idéale pour batteries 4S 14.8V (21V max), utilisée dans les systèmes motorisés, batteries d’outils, et applications solaires puissantes.
🔋 Carte de Protection BMS 4S 21V – 30A / 40A / 100A – Li-ion avec Équilibrage
🧩 Présentation Générale
La carte BMS 4S (4 cellules en série) est conçue pour les batteries Lithium-Ion 14.8V (tension max : 16.8V). Elle assure :
-
✅ Protection complète (surcharge, sous-tension, court-circuit, surintensité)
-
🔄 Équilibrage automatique des cellules
-
🔋 Courants disponibles élevés : 30A, 40A et 100A (selon version)
Elle convient parfaitement aux moteurs puissants, outils portables, modules audio, systèmes solaires ou onduleurs 16.8V.
⚙️ Caractéristiques Techniques
| Caractéristique | Spécification |
|---|---|
| 🔋 Type de batterie | Lithium-Ion (Li-ion 3.7V/cellule) |
| 🔢 Nombre de cellules | 4S (4 cellules en série) |
| ⚡ Tension nominale | 14.8V (3.7V × 4) |
| 🔌 Tension de charge max | 16.8V (4.2V × 4) |

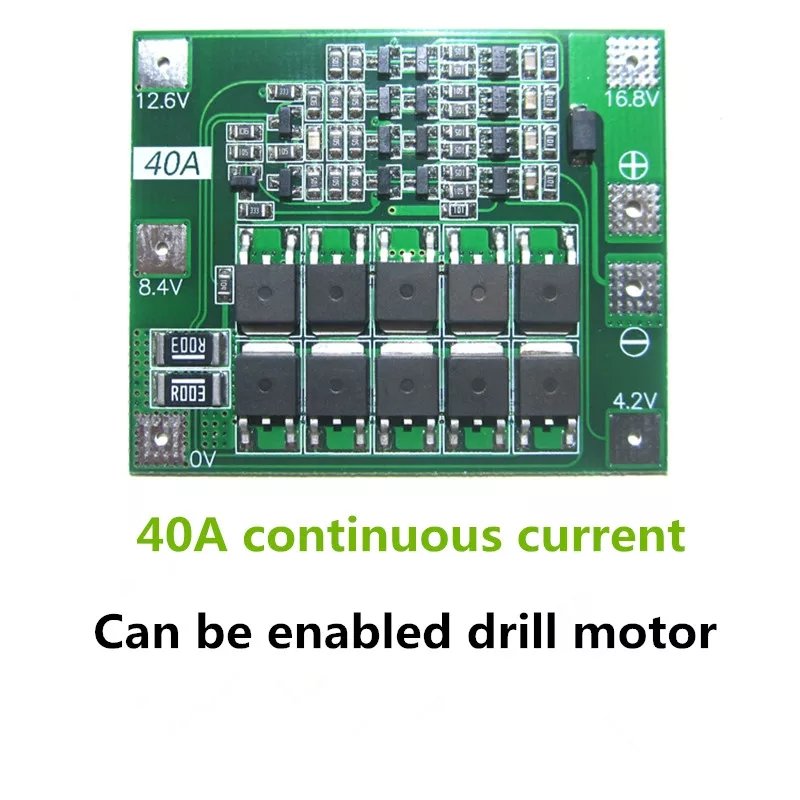

| 🔄 Courants disponibles | 30A / 40A / 100A |
| 🔁 Équilibrage cellulaire | ✅ Oui, équilibrage passif |
| 🧯 Protections intégrées | ✅ Oui (surcharge, sous-tension, etc.) |

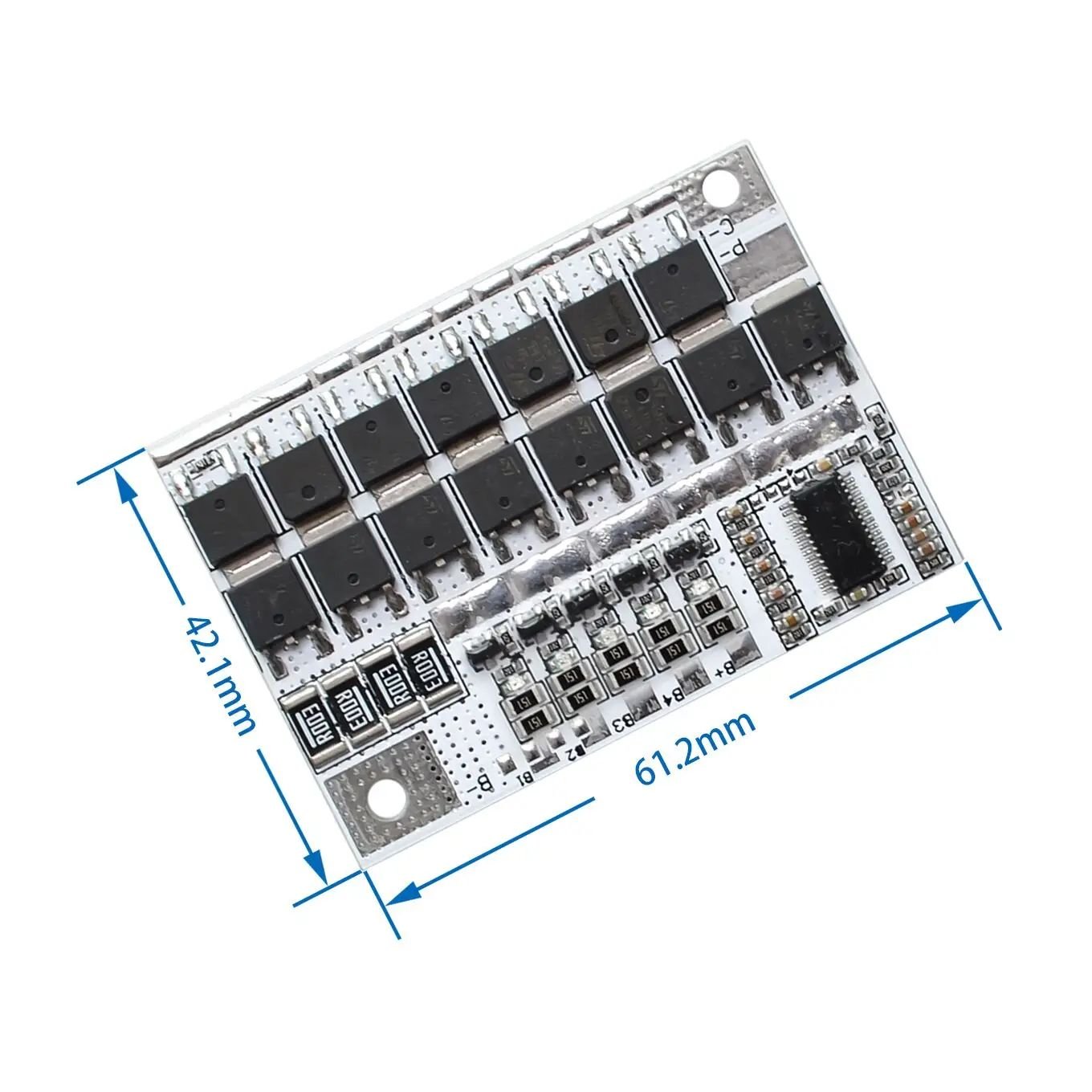

| 📐 Dimensions typiques | ~60 × 45 mm (varie selon version) |
🛡️ Fonctions de Protection
| Protection | Intégrée ? |
|---|---|
| ✅ Surcharge | Oui |
| ✅ Sous-tension | Oui |
| ✅ Surintensité | Oui |
| ✅ Court-circuit | Oui |
| 🔄 Équilibrage automatique | Oui |
| 🌡️ Contrôle thermique | ❌ Non (sauf modèles spéciaux) |
🔋 Spécifications Tension / Courant
| Paramètre | Valeur typique |
|---|---|
| 🔋 Tension de charge max | 16.8V |
| ⚠️ Coupure sous-tension | ~11.2V (2.8V/cellule) |
| 🔌 Courant nominal | 30A / 40A / 100A |
| ⚡ Courant de pointe (burst 5s) | Jusqu’à 150A (modèle 100A) |
| 🔄 Seuil d’équilibrage | ~4.18V/cellule |
| 📉 Résistance interne BMS | Très faible pour minimiser pertes |

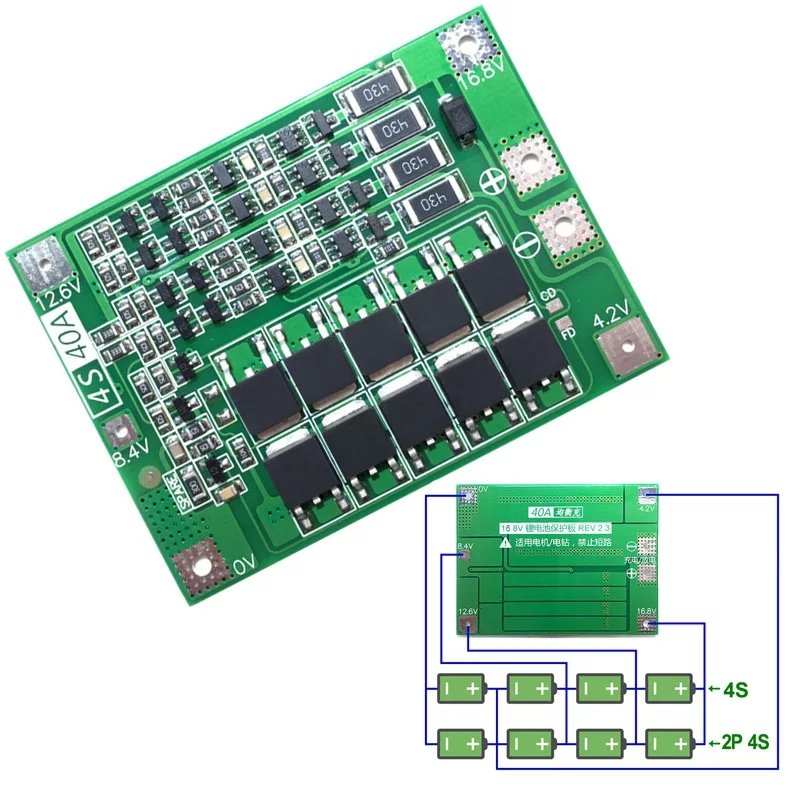

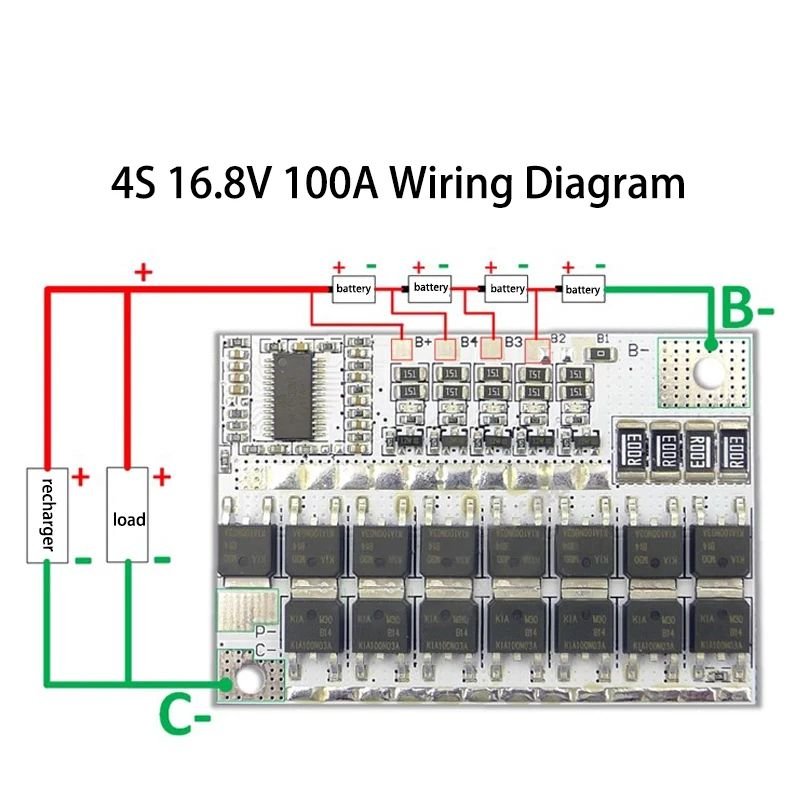

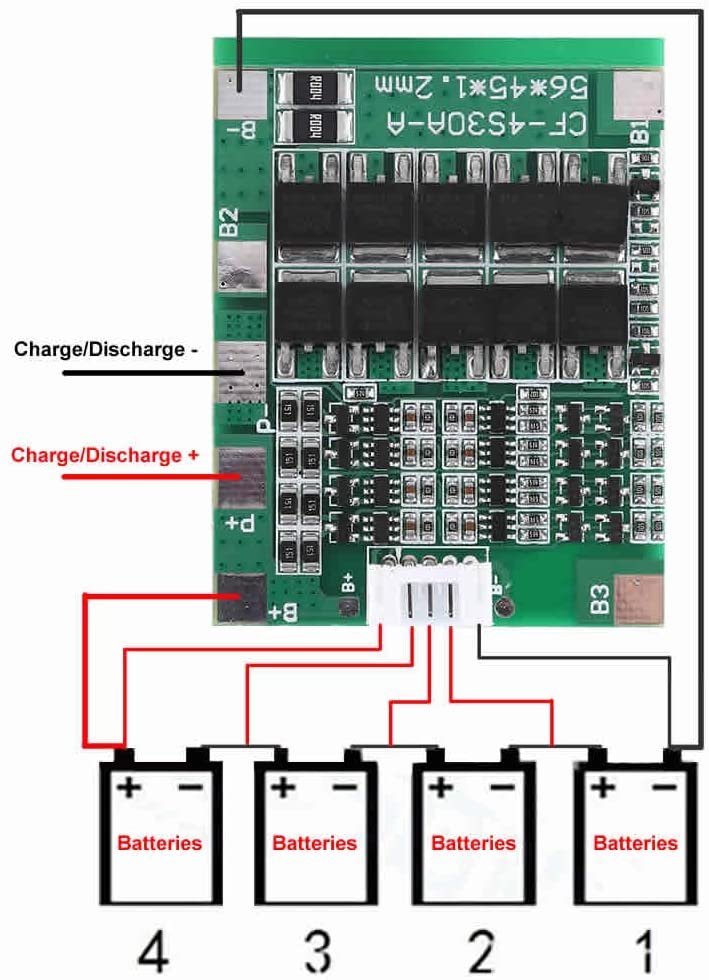

📦 Connexion & Brochage (BMS 4S)
| Étiquette / Broche | Rôle |
|---|---|
| B− | Négatif de la batterie |
| B1 | Entre cellule 1 et 2 |
| B2 | Entre cellule 2 et 3 |
| B3 | Entre cellule 3 et 4 |
| B+ | Positif de la batterie |
| P− / P+ | Sorties vers charge / moteur / onduleur |
🧰 Applications Recommandées
| Secteur | Exemples pratiques |
|---|---|
| 🚲 Véhicules électriques | Trottinettes, vélos, hoverboards 16.8V |
| 🧰 Outillage électroportatif | Visseuses, perceuses, scies portables |
| 🔊 Audio puissant | Amplificateurs, caissons nomades 16.8V |
| ☀️ Systèmes solaires | Mini onduleurs, UPS, stations portables |
| 🚿 Pompes et moteurs DC | Moteurs 21V, pompes immergées puissantes |
✅ Avantages Clés
-
💪 Haute capacité de courant (jusqu’à 100A)
-
🔐 Protection complète intégrée
-
🔄 Équilibrage automatique des cellules
-
⚙️ Fiable et robuste, idéal pour batteries puissantes
-
🧩 Compatibilité large avec chargeurs, moteurs, convertisseurs
-
🔌 Brochage clair pour installation rapide
🏁 Conclusion
La Carte de Protection BMS 4S 21V – 30A / 40A / 100A est une solution robuste pour sécuriser et prolonger la durée de vie de vos batteries Li-ion 4S, tout en supportant des applications à haute intensité. L’équilibrage automatique intégré garantit une utilisation uniforme des cellules, et donc des performances stables et durables.

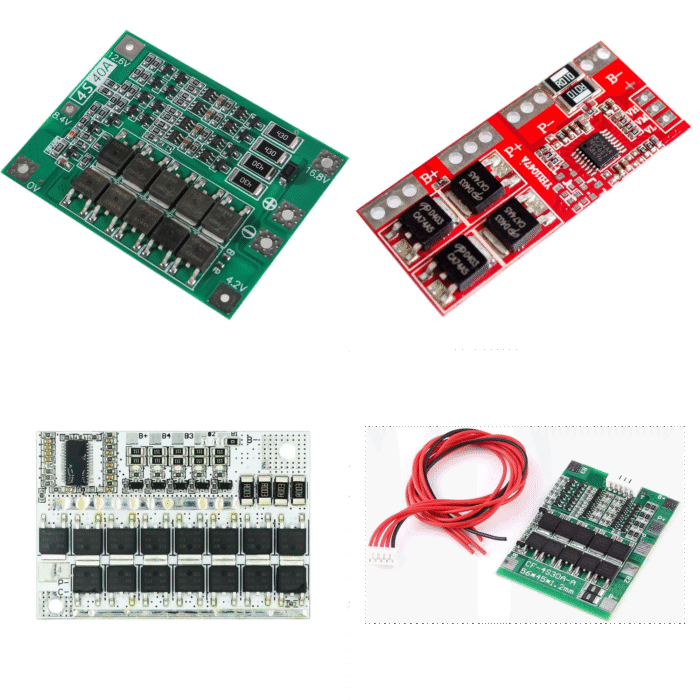

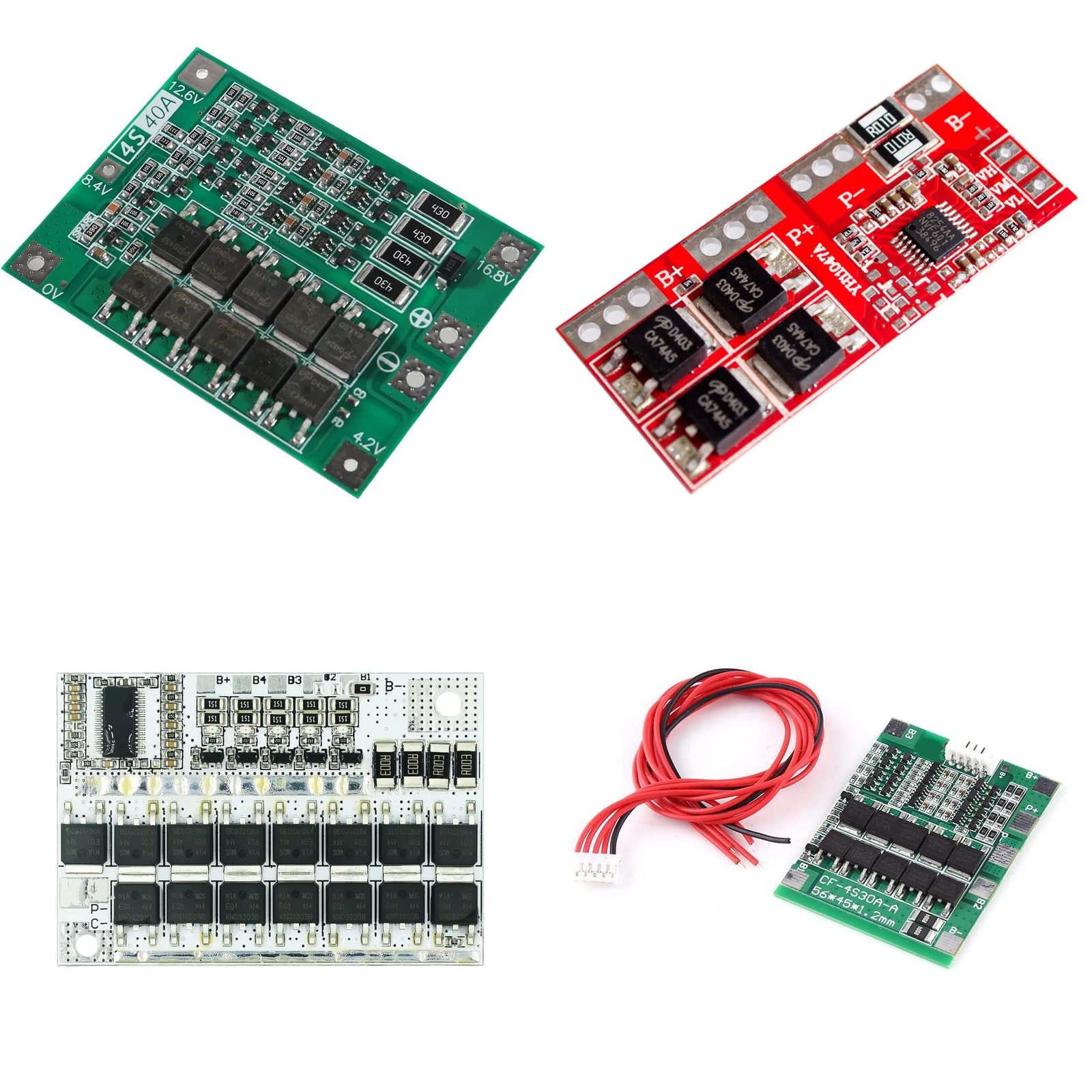

| COURANT |
100A ,30A ,30A V2 ,40A |
|---|
