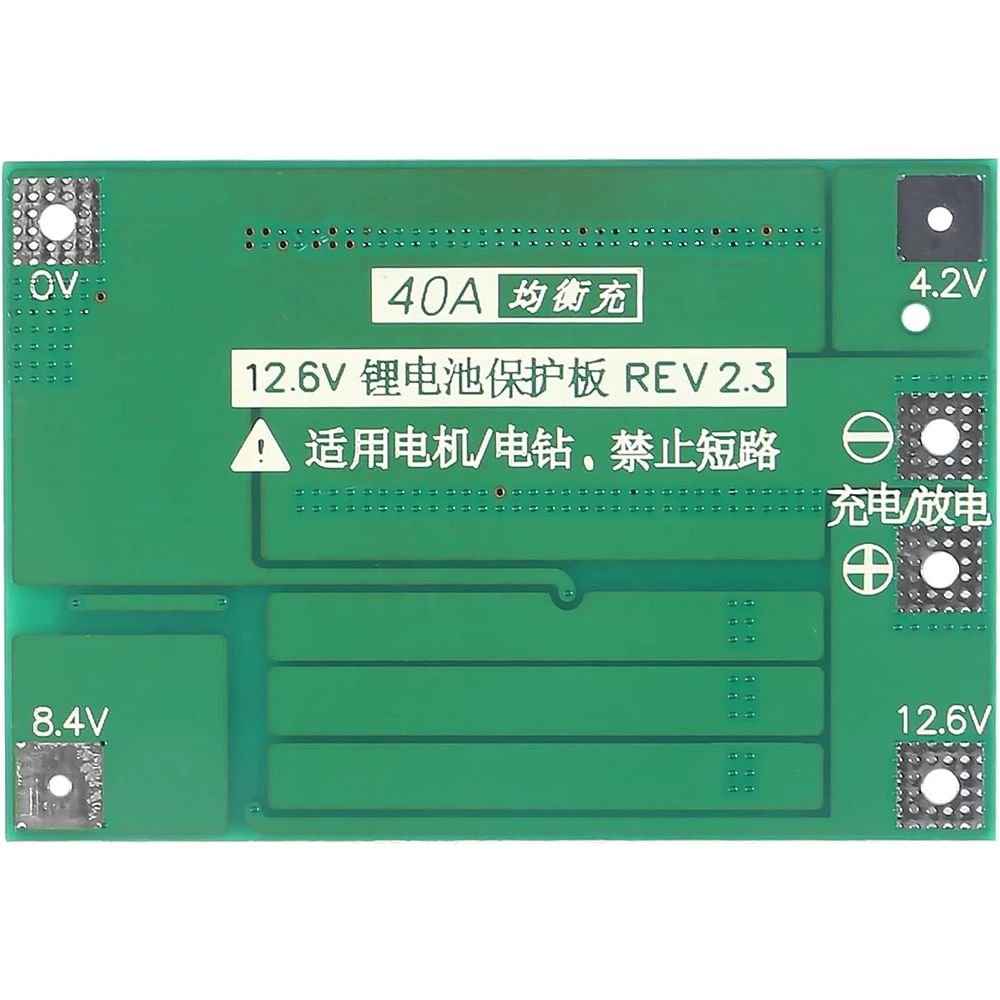

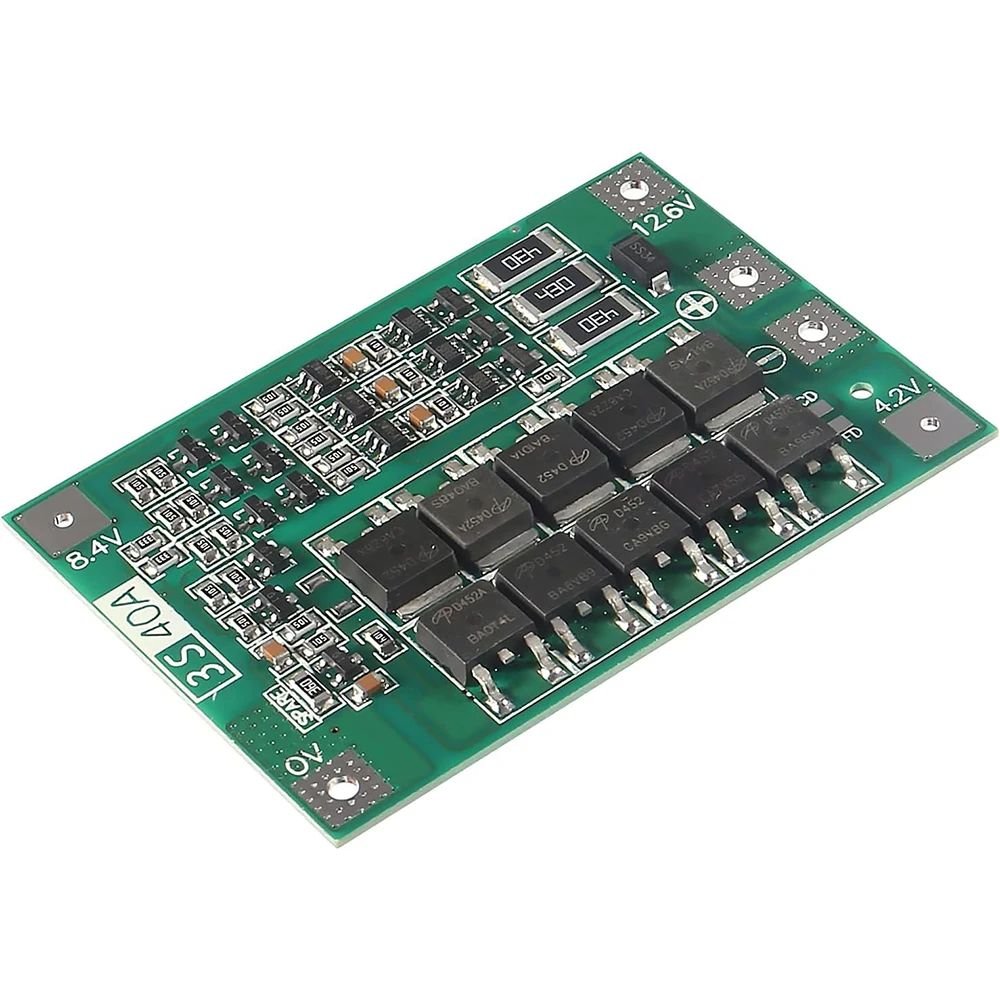

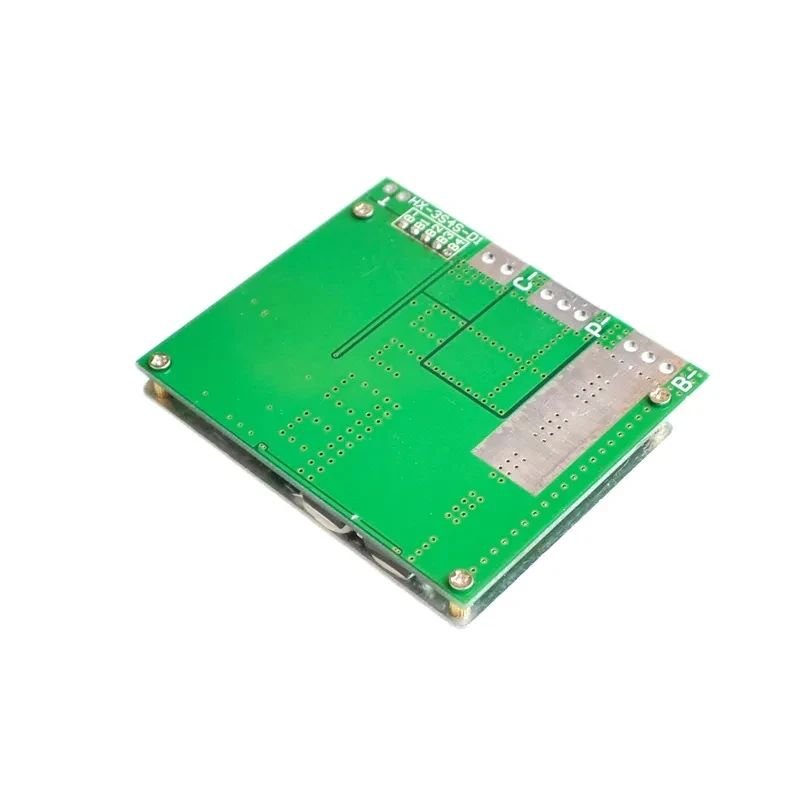

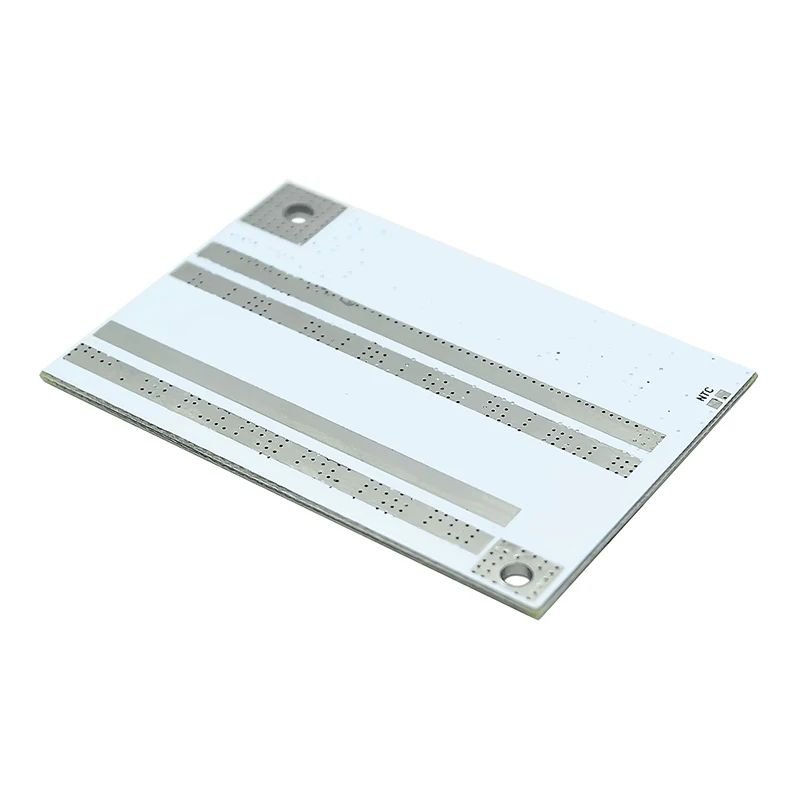

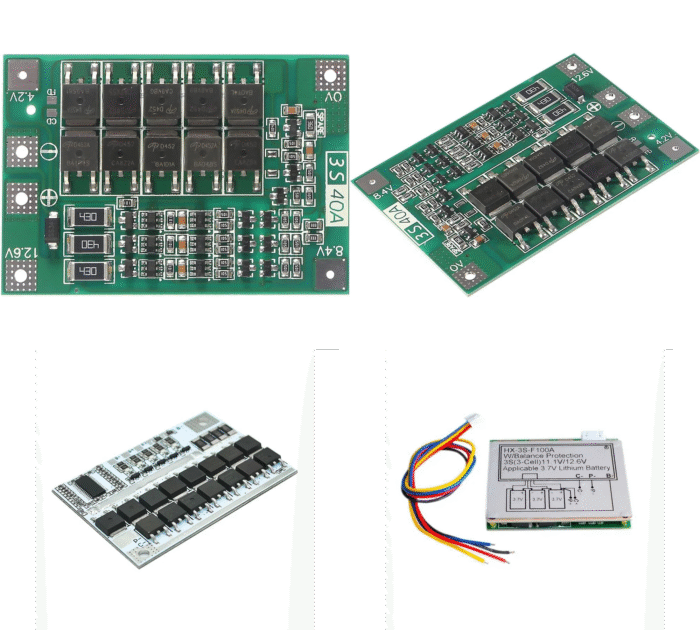

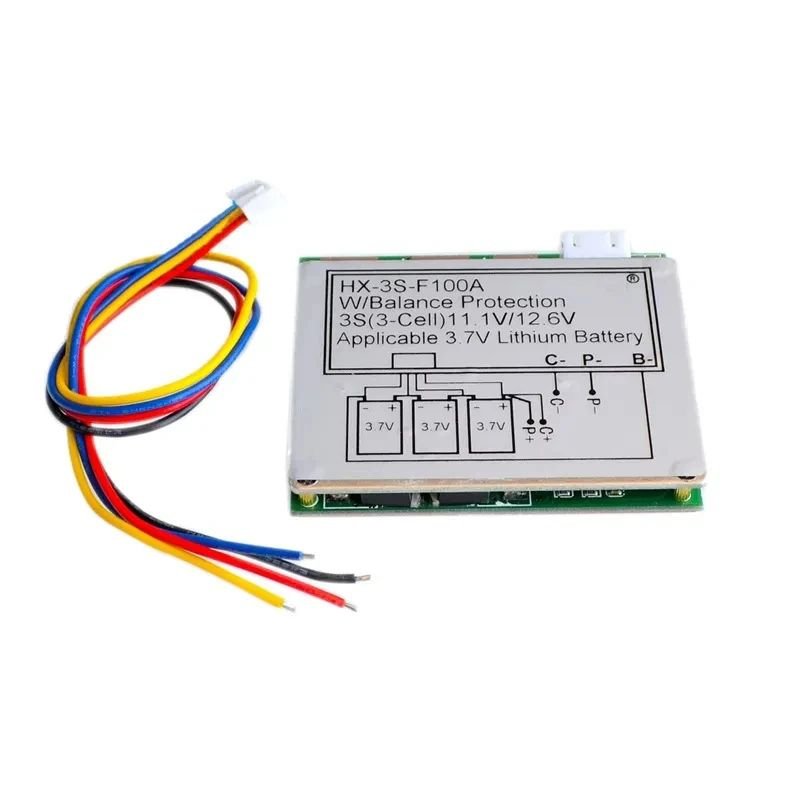

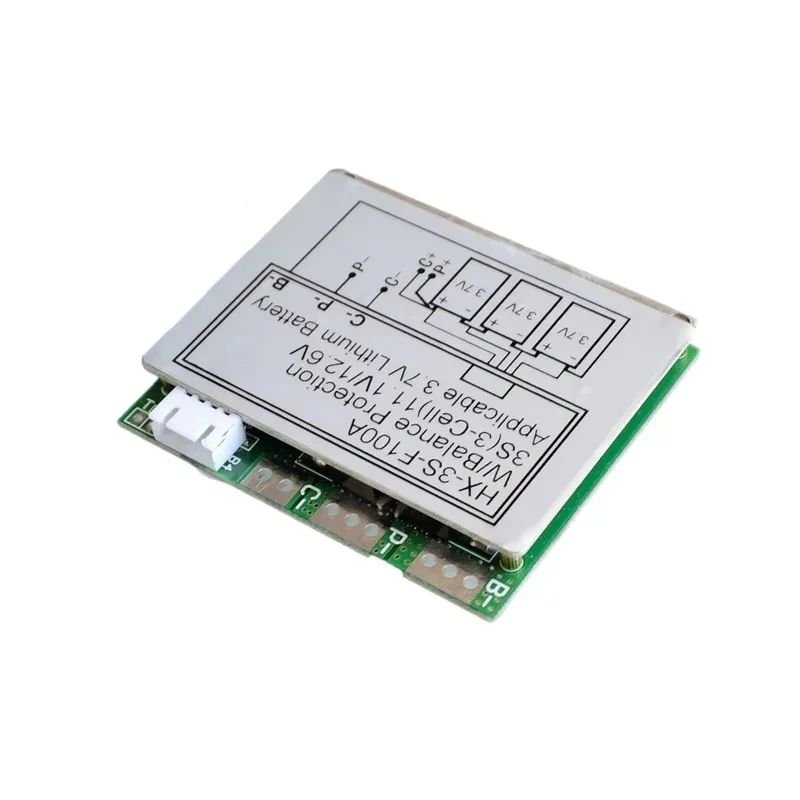

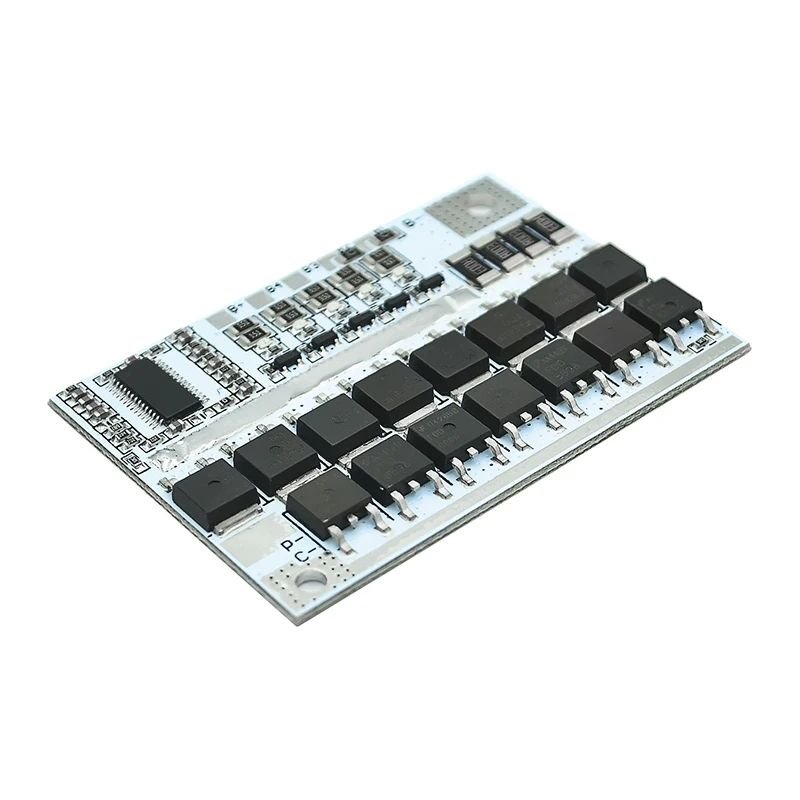

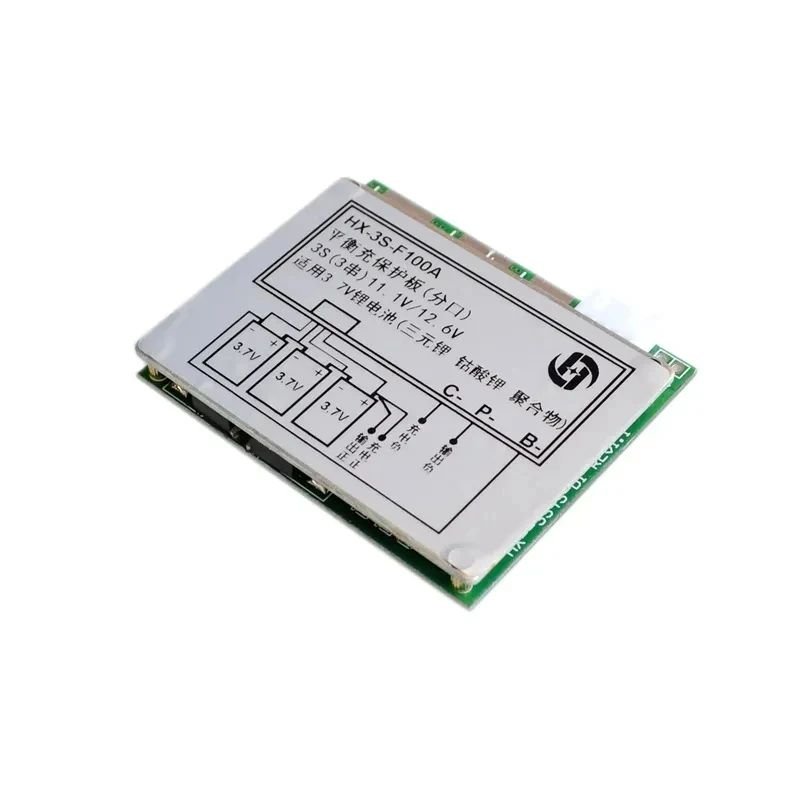

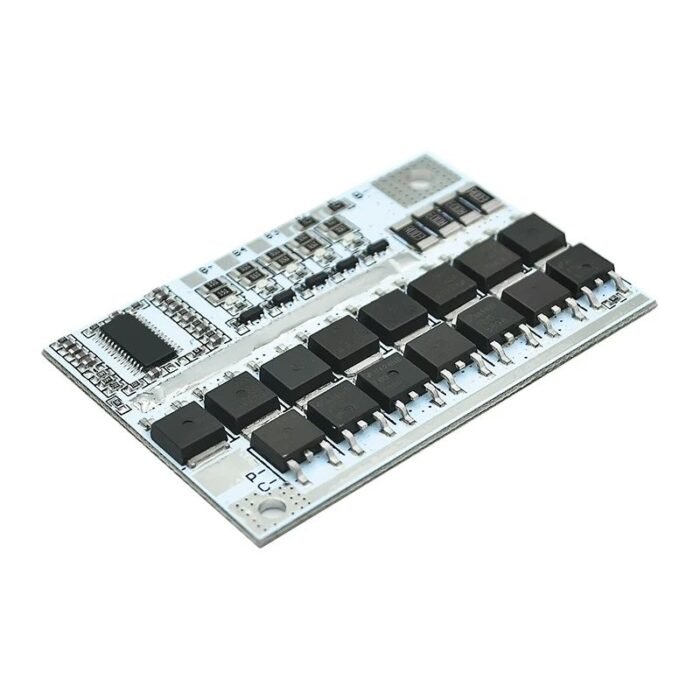

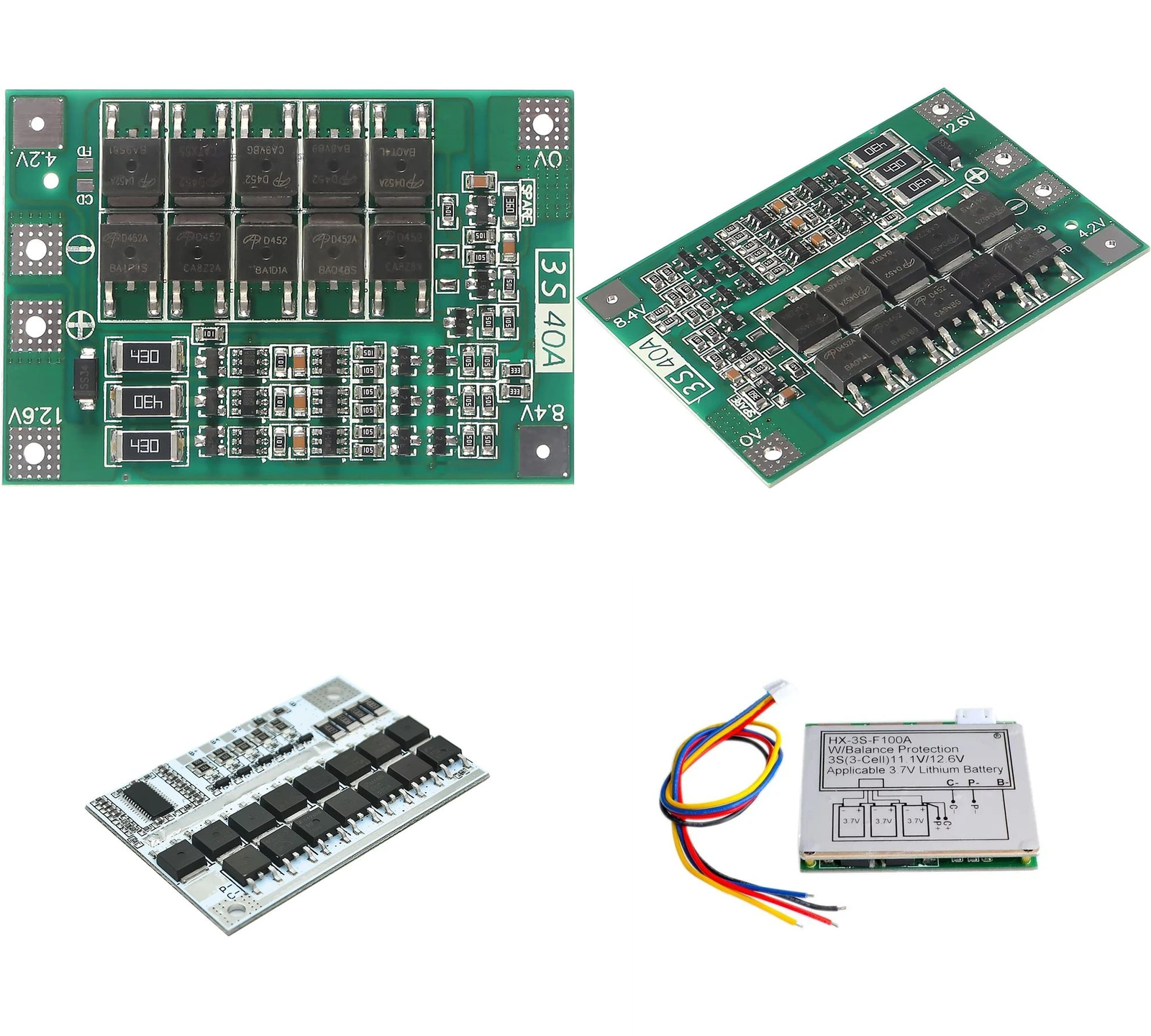

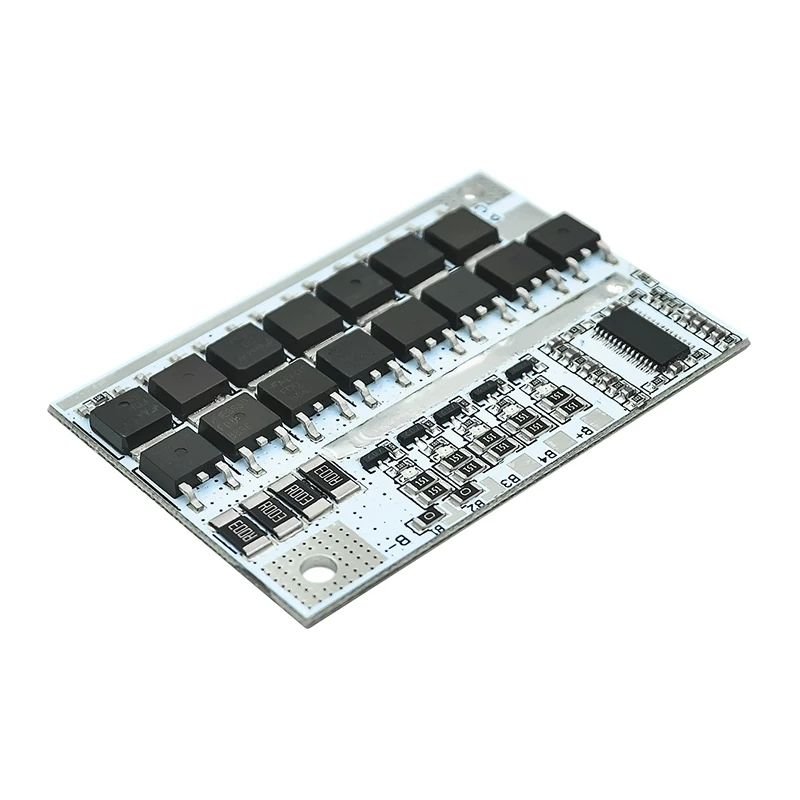

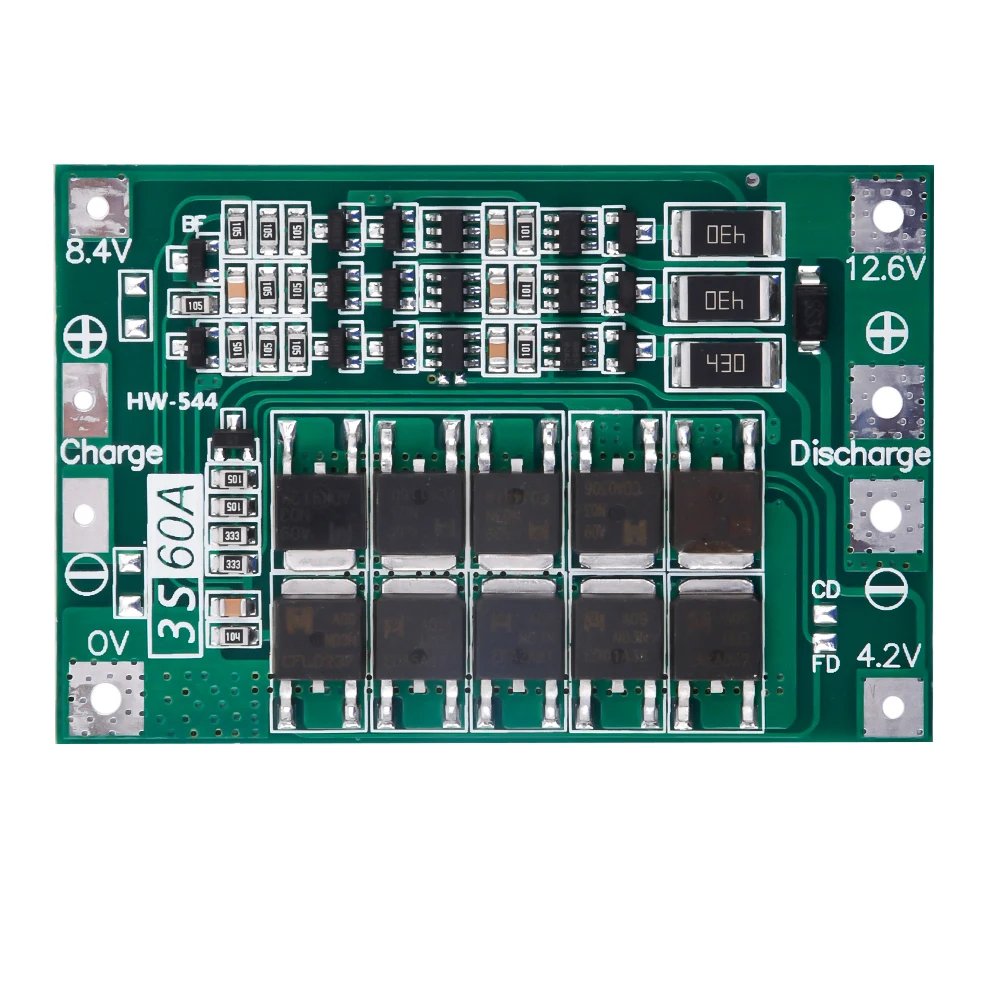

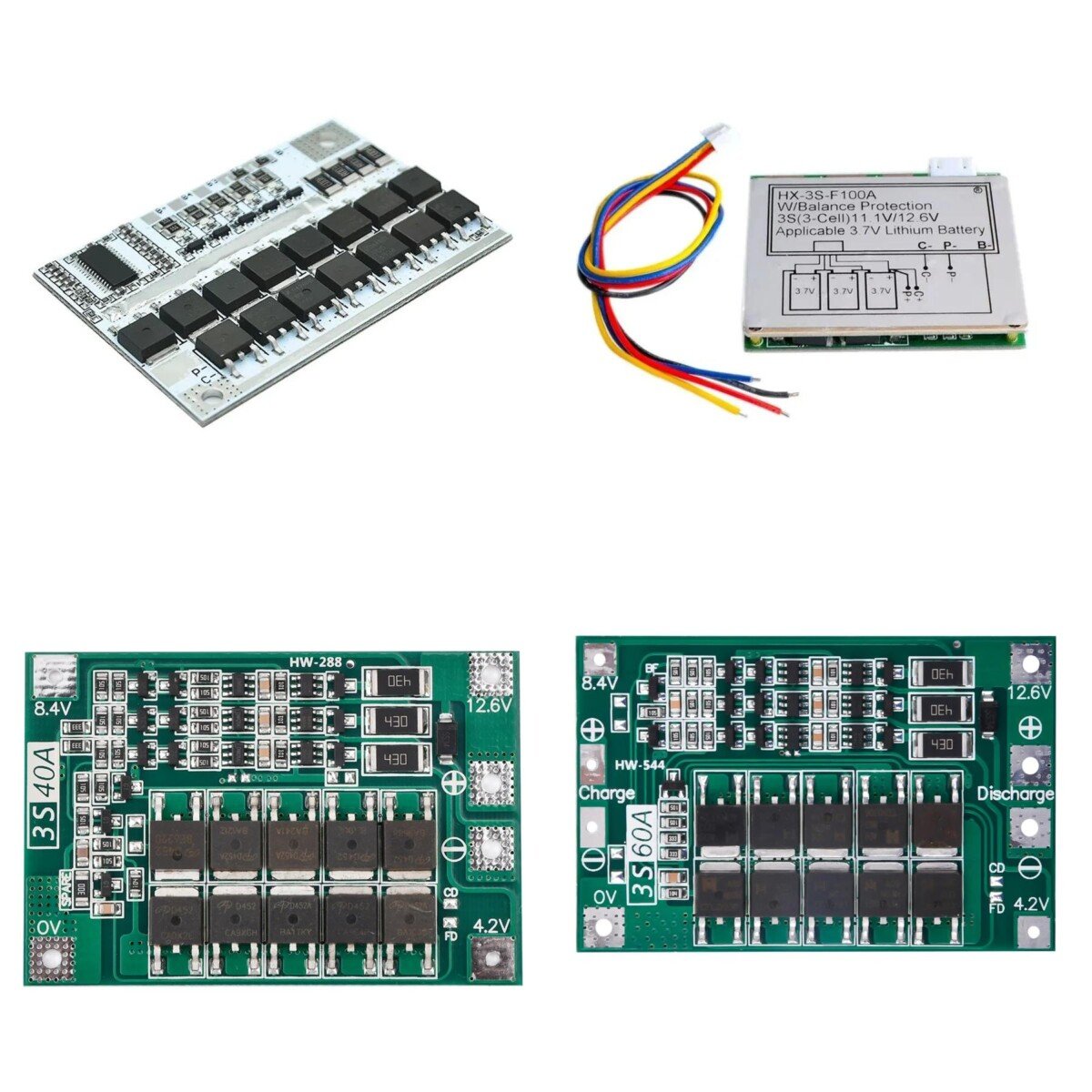

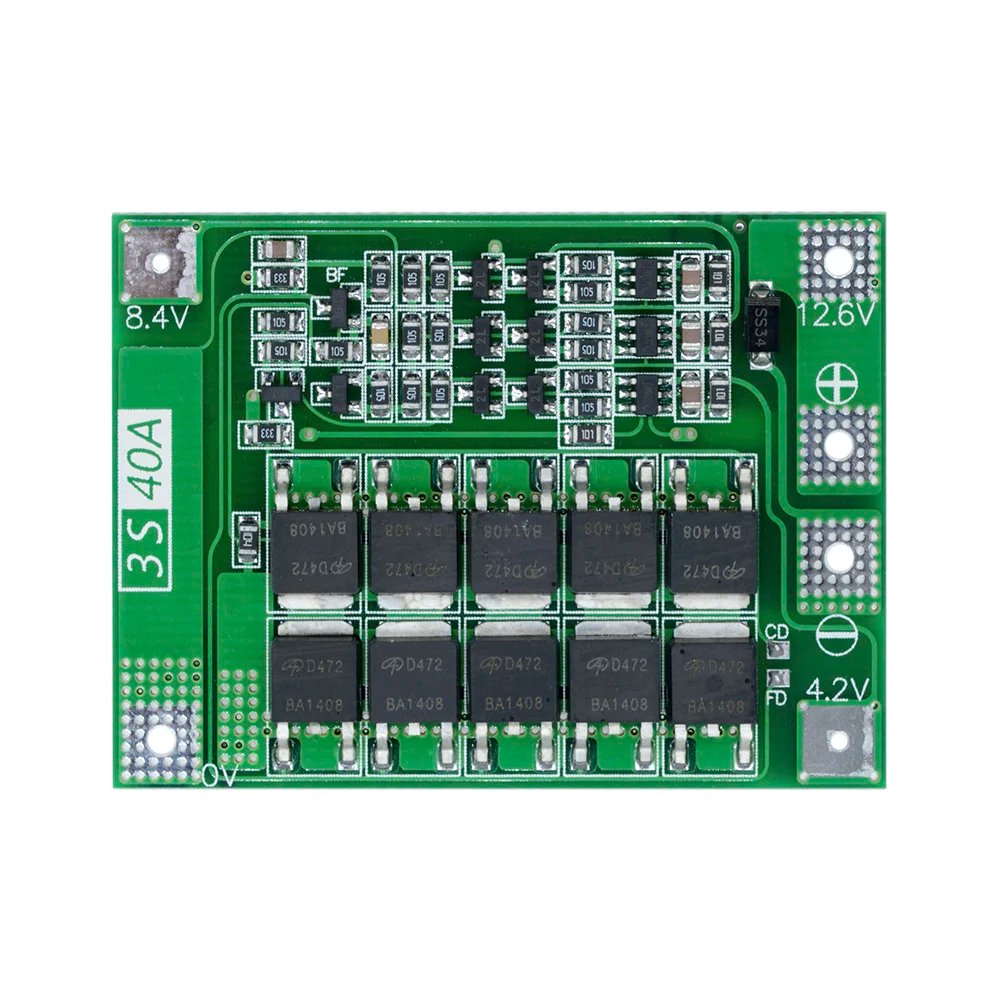

🔋 Carte de Protection BMS 3S 12.6V – 40A / 60A / 100A – Li-ion avec Équilibrage
🧩 Présentation Générale
Cette carte BMS (Battery Management System) 3S est spécialement conçue pour les batteries Lithium-Ion 3S (3 cellules en série, 12.6V max). Elle offre une protection complète tout en gérant automatiquement l’équilibrage des cellules, avec des capacités de courant élevées (40A, 60A, 100A).
Elle convient aux applications intensives nécessitant des courants forts, tout en assurant la sécurité et la durabilité de la batterie.
⚙️ Caractéristiques Techniques
| Caractéristique | Détail |
|---|---|
| 🔋 Type de batterie | Lithium-Ion (Li-ion, 3.7V nominal/cellule) |
| 🔢 Nombre de cellules | 3S (3 cellules en série) |
| ⚡ Tension nominale | 11.1V (3.7V × 3) |
| 🔌 Tension de charge max | 12.6V (4.2V × 3) |
| 🔄 Courants disponibles | 40A / 60A / 100A |
| 🔁 Équilibrage cellulaire | ✅ Oui (passif, automatique) |
| 🧯 Protections intégrées | ✅ Surcharge, sous-tension, surintensité, C/C |

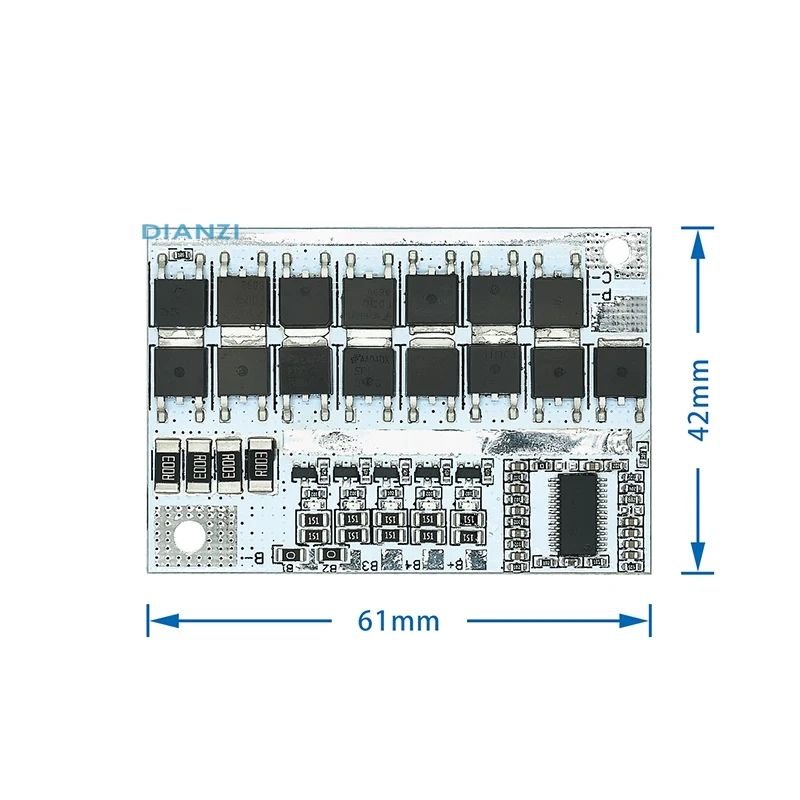

| 📐 Dimensions typiques | ~60 × 45 mm (varie selon modèle) |
🛡️ Fonctions de Protection
| Fonction de sécurité | Intégrée ? |
|---|---|
| ✅ Protection surcharge | Oui |
| ✅ Protection sous-tension | Oui |
| ✅ Protection surintensité | Oui |
| ✅ Protection court-circuit | Oui |
| 🔄 Équilibrage des cellules | Oui |
| 🌡️ Contrôle thermique | ❌ (sauf versions spéciales à capteur NTC) |
🔋 Spécifications Tension / Courant
| Paramètre | Valeur typique |
|---|---|
| Tension de charge max | 12.6V |
| Tension de coupure basse | ~8.4V (2.8V par cellule) |
| Courant nominal disponible | 40A / 60A / 100A |
| Courant de crête (burst 5s) | Jusqu’à 150A (sur modèle 100A) |
| Déclenchement équilibrage | > 4.18V / cellule |
| Résistance interne (BMS) | Très faible (idéal pour moteurs) |

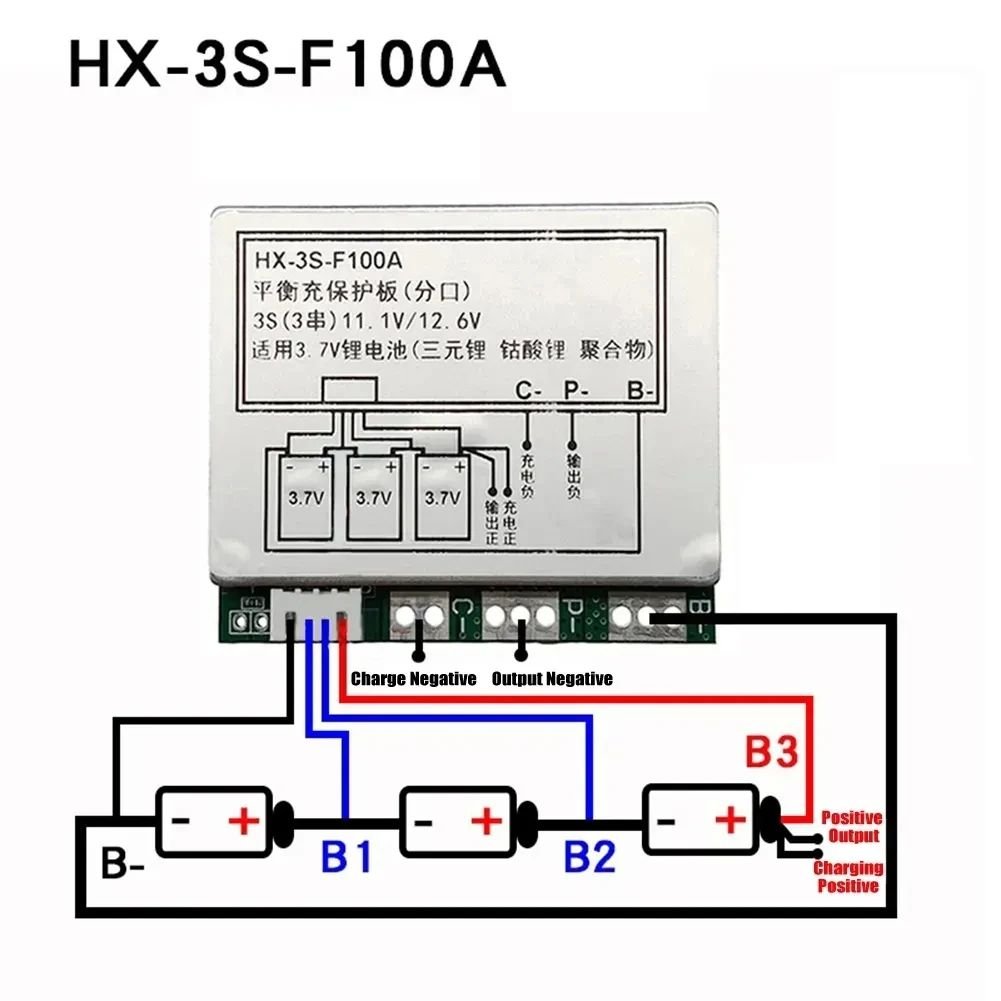

📦 Connexion & Brochage (BMS 3S)
| Broche / Étiquette | Fonction |
|---|---|
| B− | Négatif batterie |
| B1 | Entre cellule 1 et 2 |
| B2 | Entre cellule 2 et 3 |
| B+ | Positif batterie |
| P− | Négatif de la charge et décharge (sortie) |
| P+ | Positif commun (souvent partagé avec B+) |
🧰 Applications Recommandées
| Domaine | Exemples concrets |
|---|---|
| 🚲 Véhicules électriques | Vélos 12V, trottinettes, hoverboards |
| 🧰 Outillage portable | Perceuses, visseuses, compresseurs Li-ion |
| 🔊 Audio/sono mobile | Amplis, caissons basse, enceintes 12V |
| ☀️ Stockage solaire | Mini centrales ou systèmes de secours 12V |
| 🚿 Pompes 12V | Pompe immergée, irrigation autonome |
✅ Avantages Clés
-
💪 Courants élevés pour moteurs, outils, onduleurs
-
🔐 Protection complète intégrée
-
🔄 Équilibrage automatique : meilleure longévité batterie
-
⚡ Idéal pour packs 12V Li-ion 3S
-
📦 Version compacte, compatible avec boîtiers 12V standards
-
🛠️ Installation facile, brochage direct et clair
🏁 Conclusion
La Carte BMS 3S 12.6V – 40A / 60A / 100A avec équilibrage est le choix idéal pour sécuriser vos batteries puissantes 3S tout en garantissant longévité, efficacité et performance. Elle offre une protection robuste et une gestion fine des cellules même dans les environnements exigeants.
