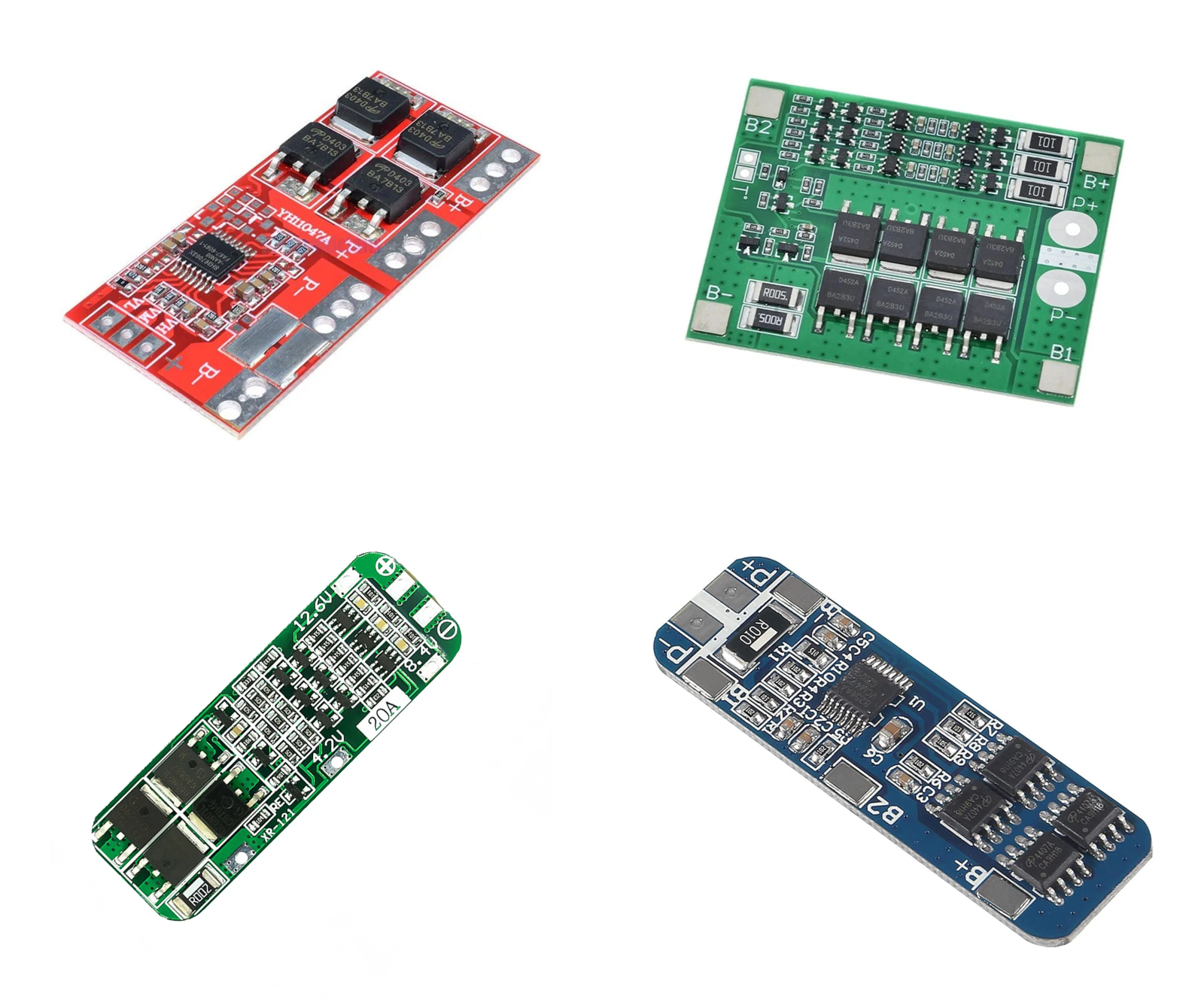

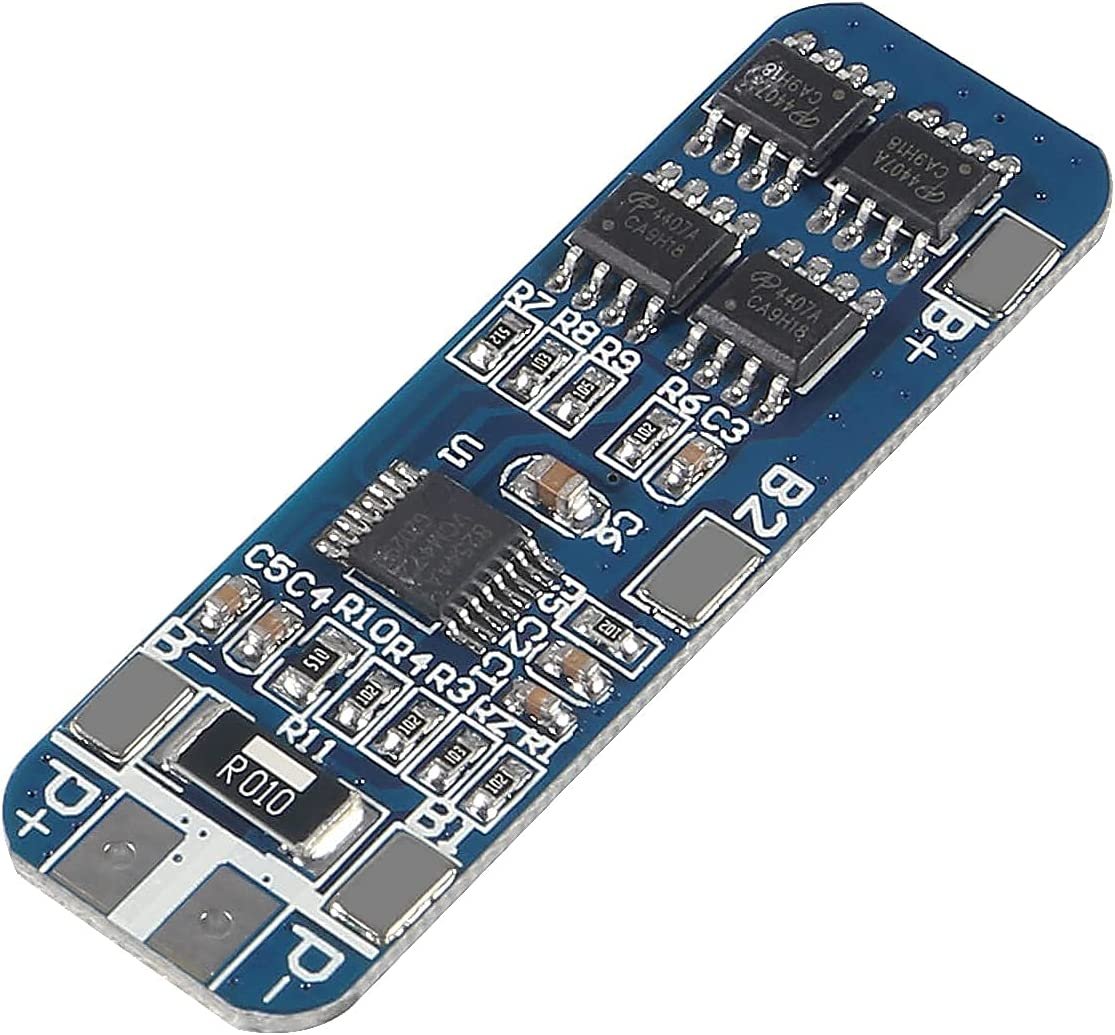

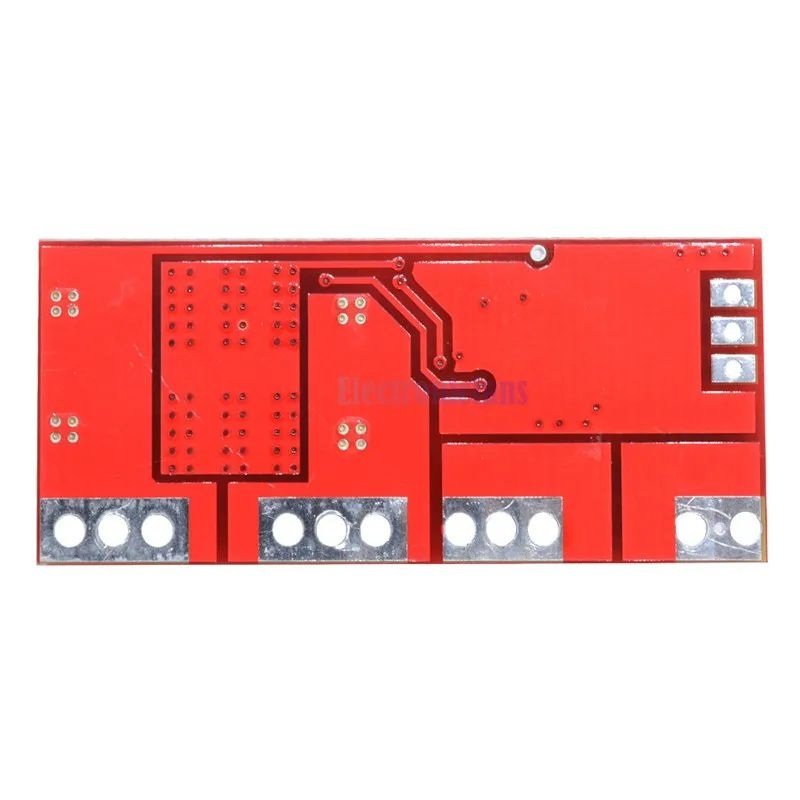

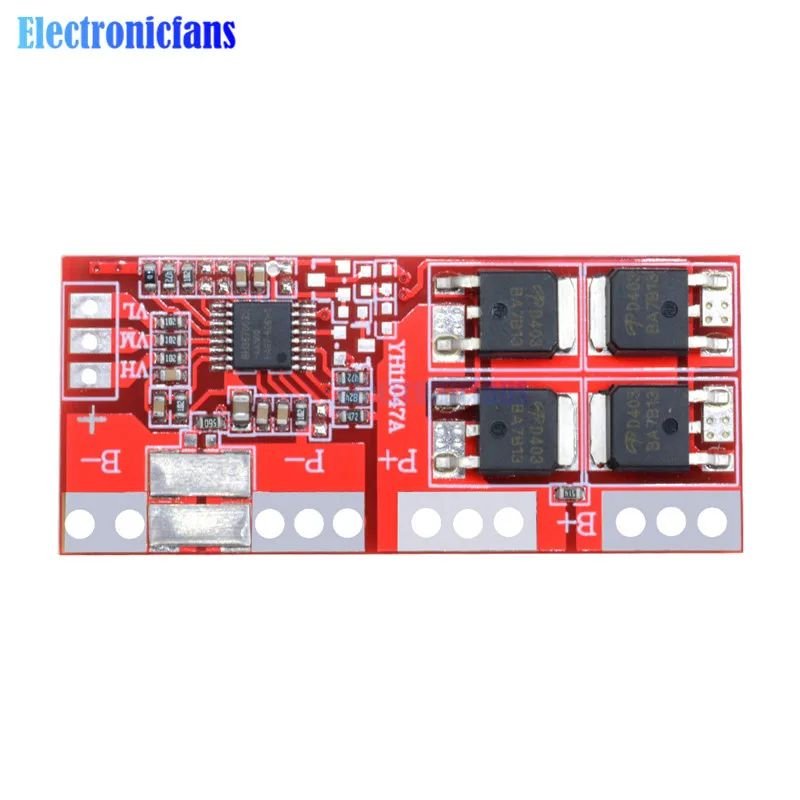

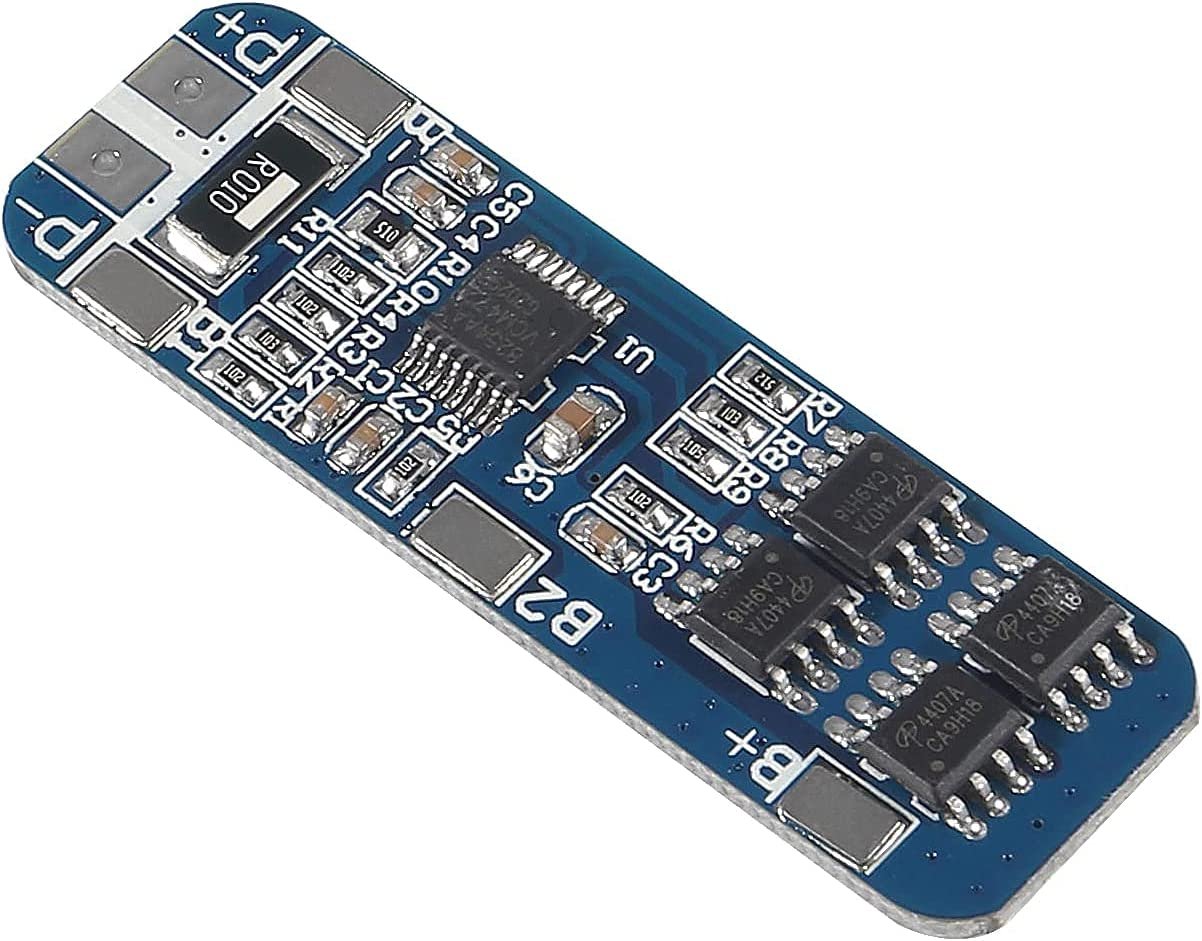

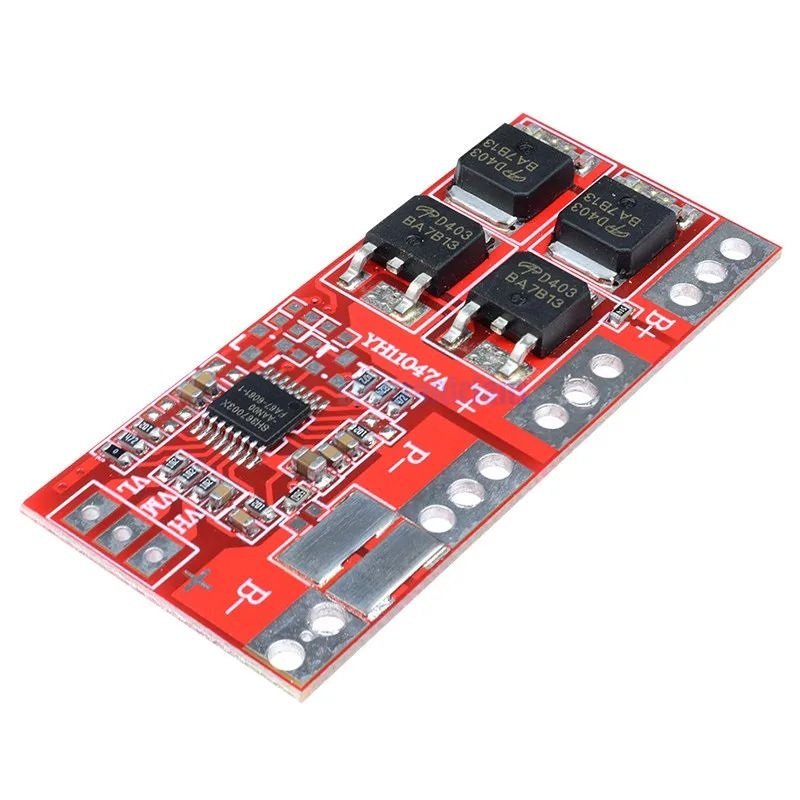

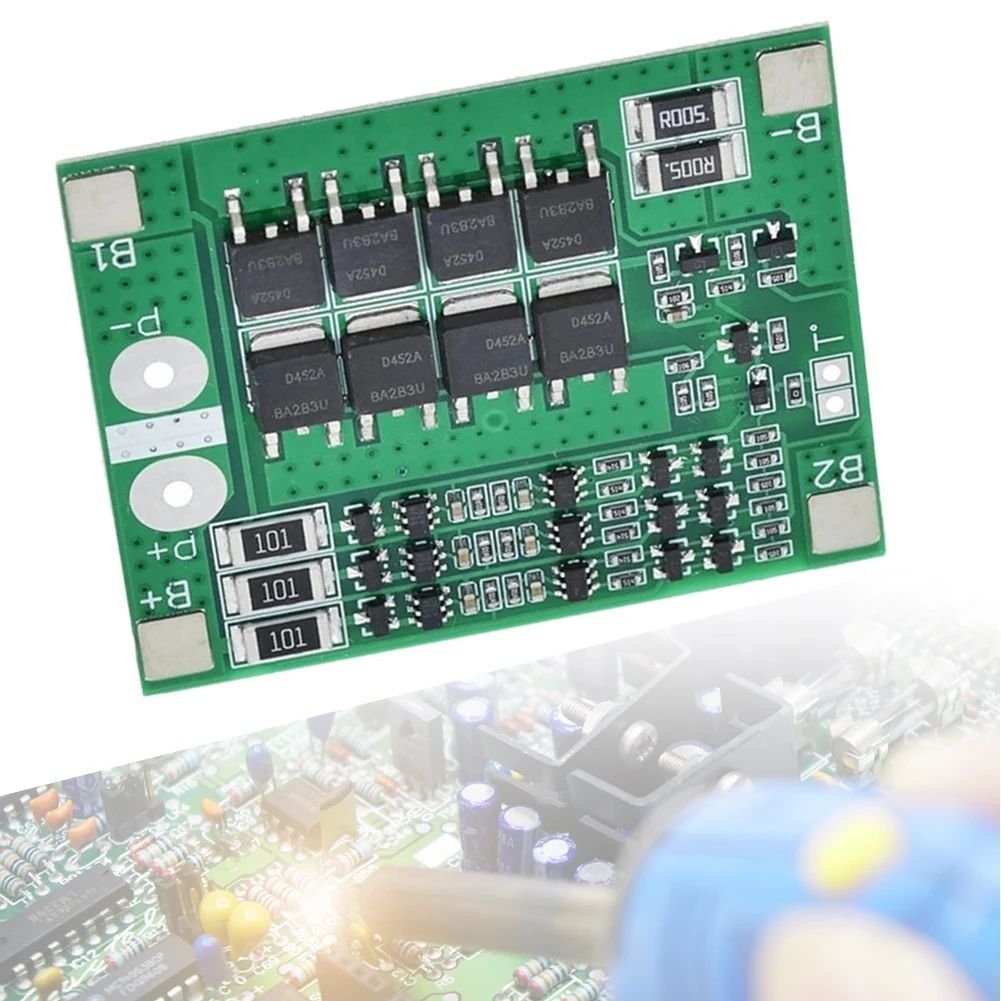

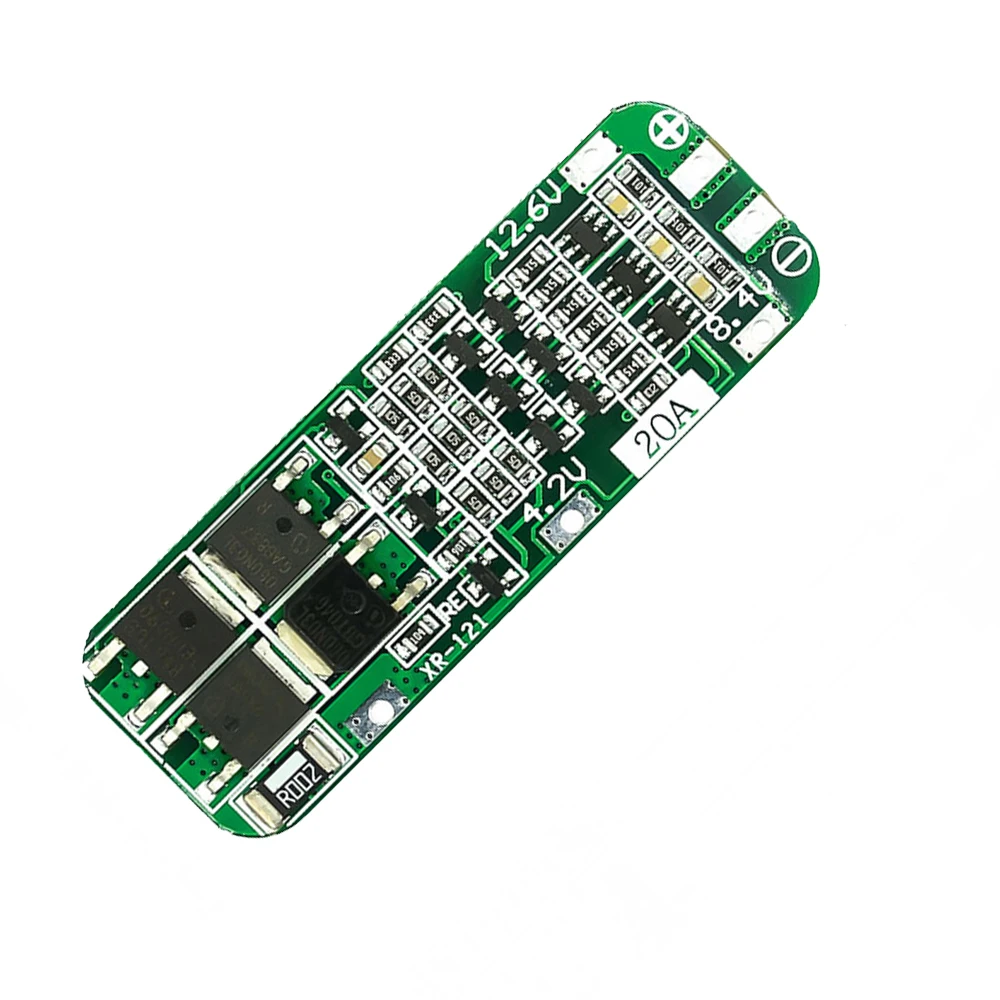

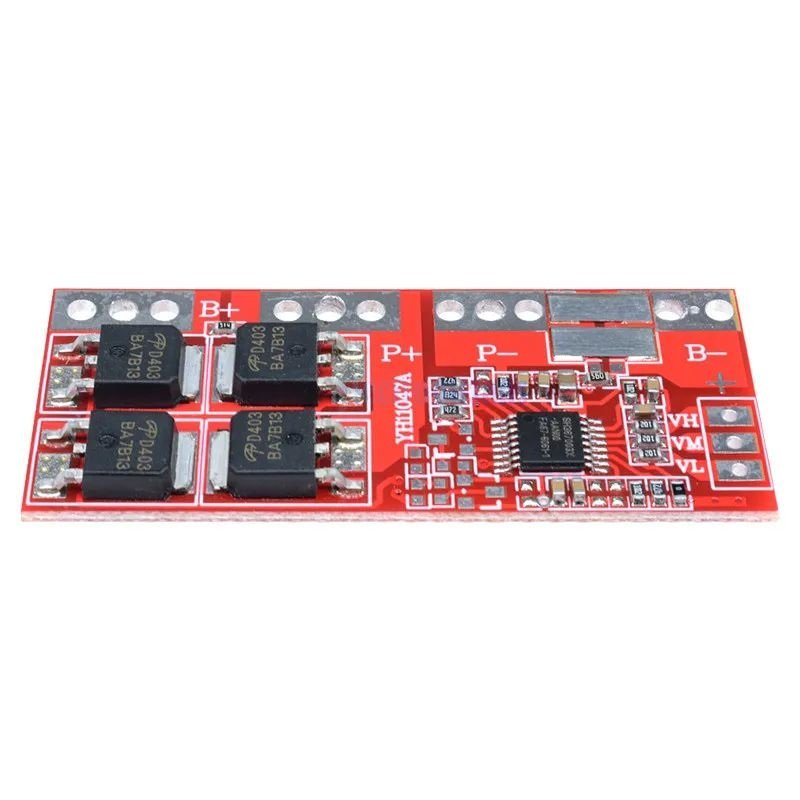

BMS 3S 12.6V 10A / 20A / 25A / 30A 🔋Carte de Protection Li-ion avec Équilibrage
Plage de prix : د.ج 500 à د.ج 750
🔋 Carte de Protection BMS 3S 12.6V – 10A / 20A / 25A / 30A – Li-ion avec Équilibrage
🧩 Présentation Générale
La BMS 3S est une carte de gestion de batterie conçue pour les batteries Lithium-Ion 3S (3 cellules en série). Elle assure à la fois la protection électrique, la gestion d’équilibrage et une sortie sécurisée pour vos appareils ou modules électroniques 12V.

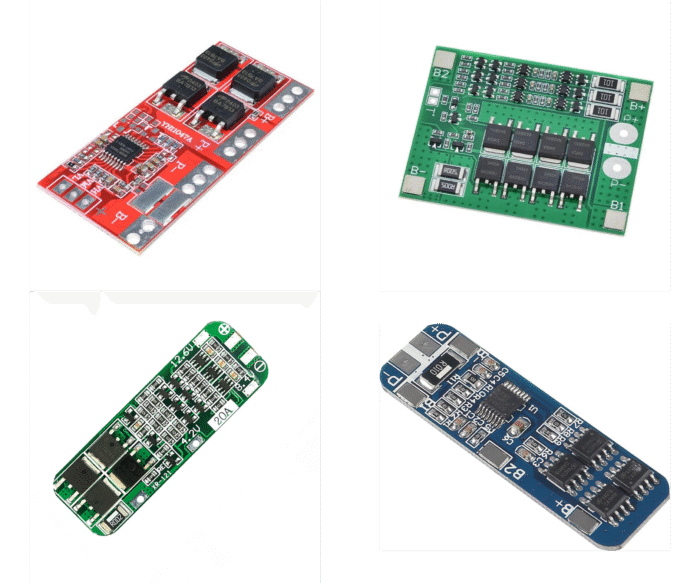

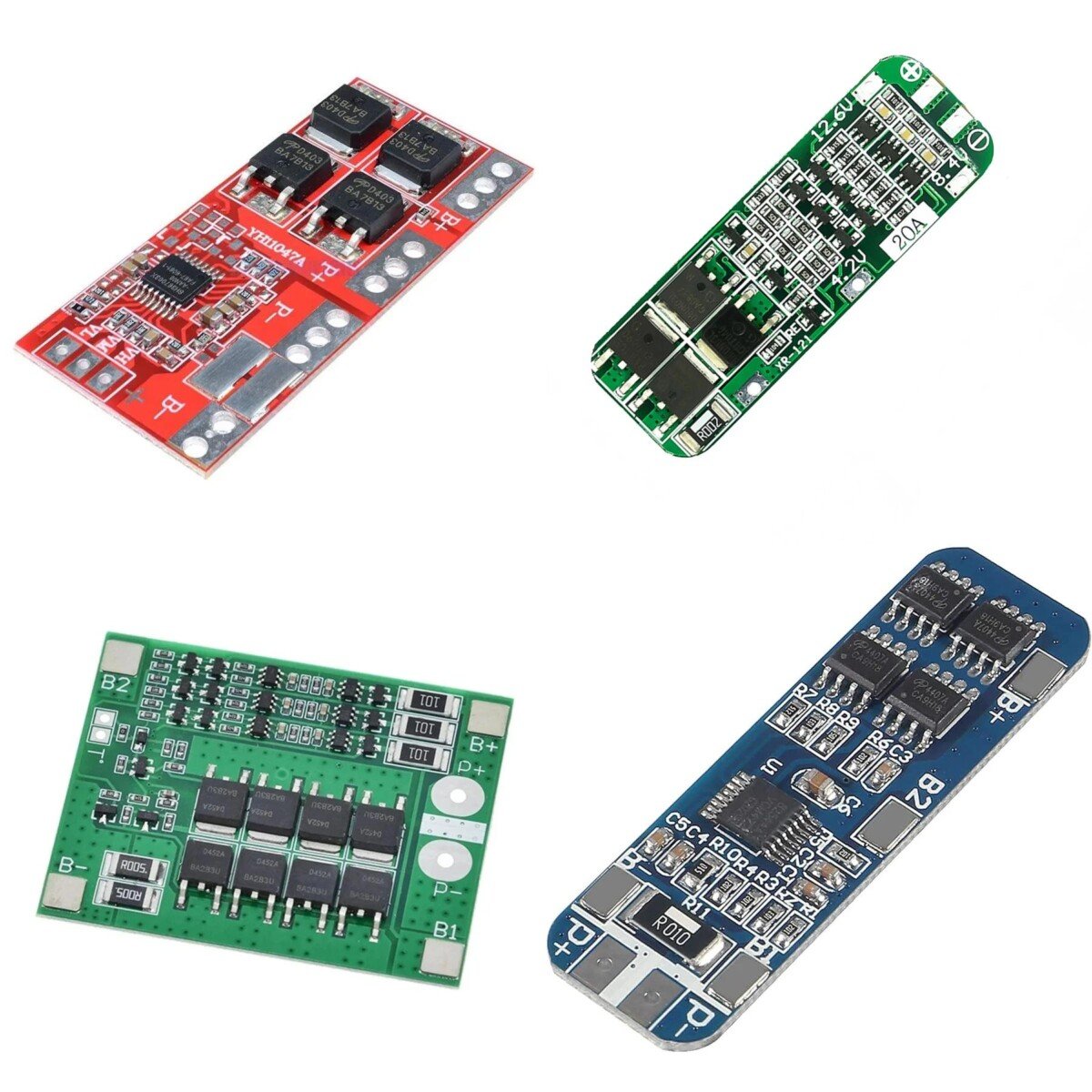

Elle est disponible en 4 versions de courant :
-
🔹 10A : usage léger, LED, capteurs, petits modules
-
🔹 20A : usage modéré, appareils portables
-
🔹 25A / 30A : applications motorisées, pompes, outillages
⚙️ Caractéristiques Techniques
| Caractéristique | Valeur |
|---|---|
| 🔋 Type de batterie | Lithium-Ion (Li-ion) |
| 🔢 Nombre de cellules | 3S (3 en série) |
| ⚡ Tension nominale | 11.1V (3.7V × 3) |
| 🔌 Tension de charge max | 12.6V (4.2V × 3) |
| 🔄 Courants disponibles | 10A / 20A / 25A / 30A |
| 🔁 Équilibrage des cellules | ✅ Oui, passif intégré |
| 🧯 Protections intégrées | ✅ Surcharge, décharge, C/C, surintensité |

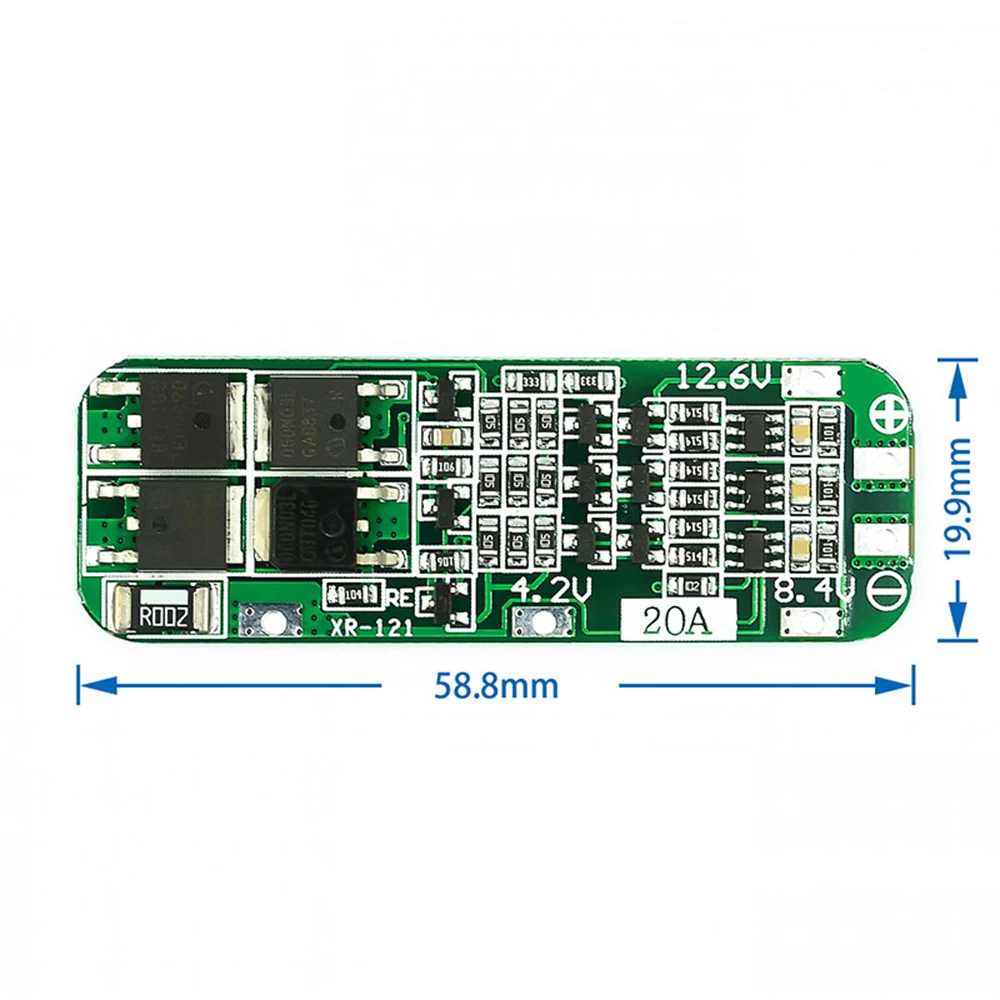

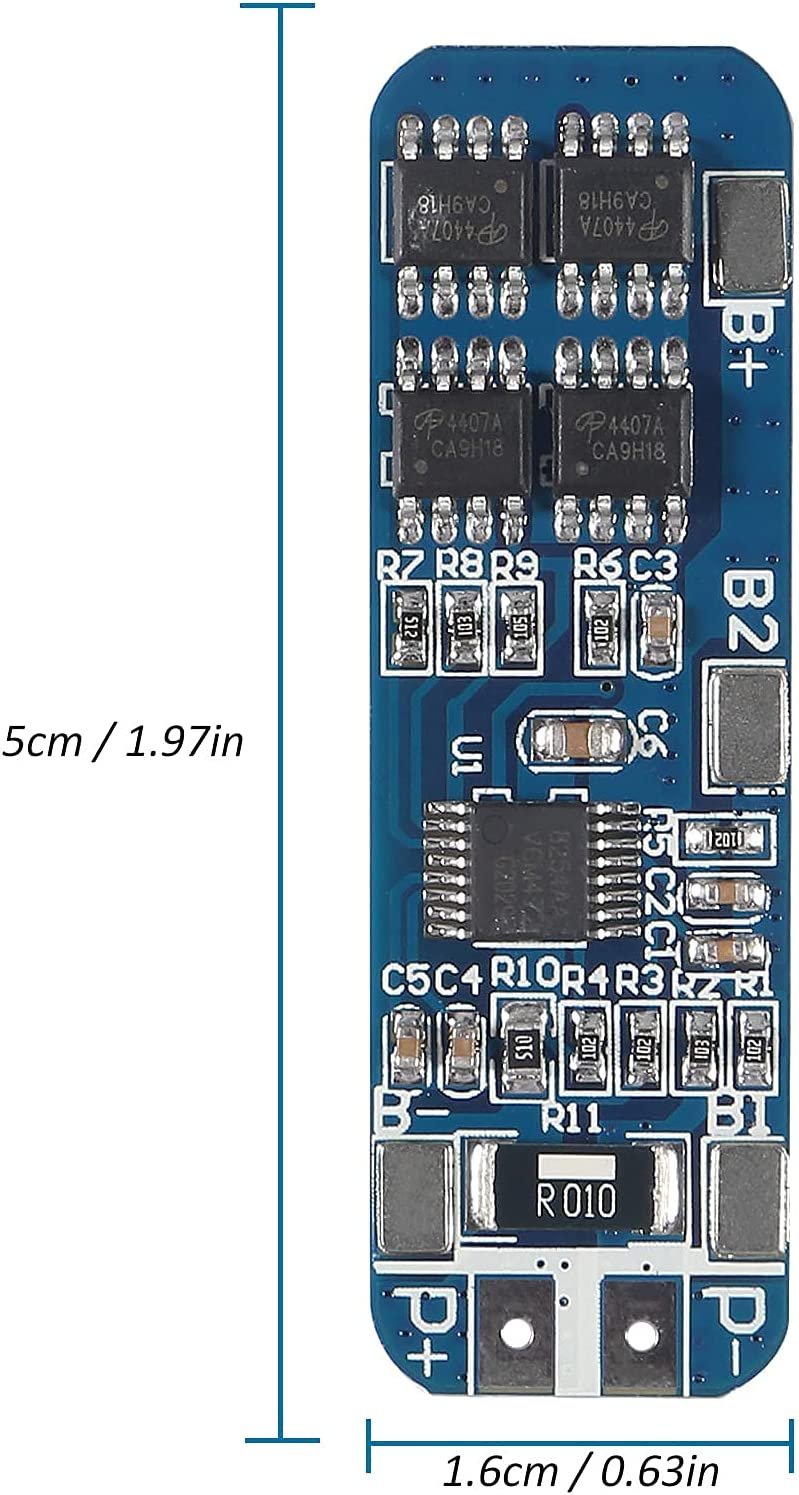

| 📐 Dimensions typiques | ~45 × 30 × 3 mm |
🛡️ Fonctions de Protection
| Protection | Présente |
|---|---|
| ✅ Protection surcharge | Oui |
| ✅ Protection sous-tension | Oui |
| ✅ Protection surintensité | Oui |
| ✅ Protection court-circuit | Oui |
| 🔄 Équilibrage cellulaire | Oui |
| 🌡️ Protection thermique | ❌ Non (sauf rares versions personnalisées) |
🔋 Spécifications de Tension / Courant
| Paramètre | Valeur |
|---|---|
| 🔋 Tension de charge max | 12.6V |
| ⚡ Tension de coupure basse | ~8.4V (2.8V par cellule) |
| 🔌 Courant nominal | 10A / 20A / 25A / 30A |
| 🔄 Courant de pointe (burst) | Jusqu’à 2× courant nominal |
| 🔁 Équilibrage déclenché à | ~4.18V par cellule |
| 🔧 Résistance équilibrage |

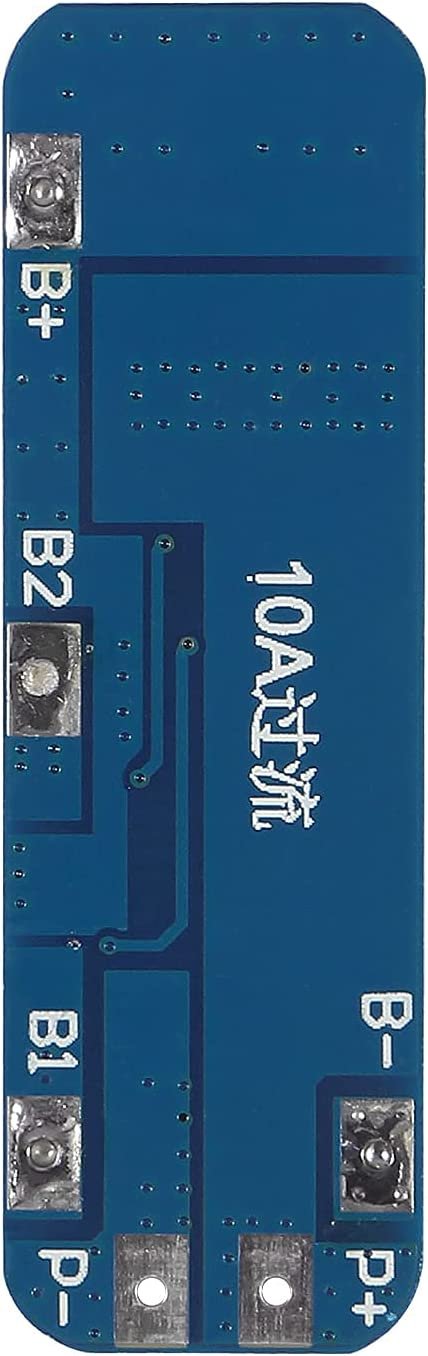

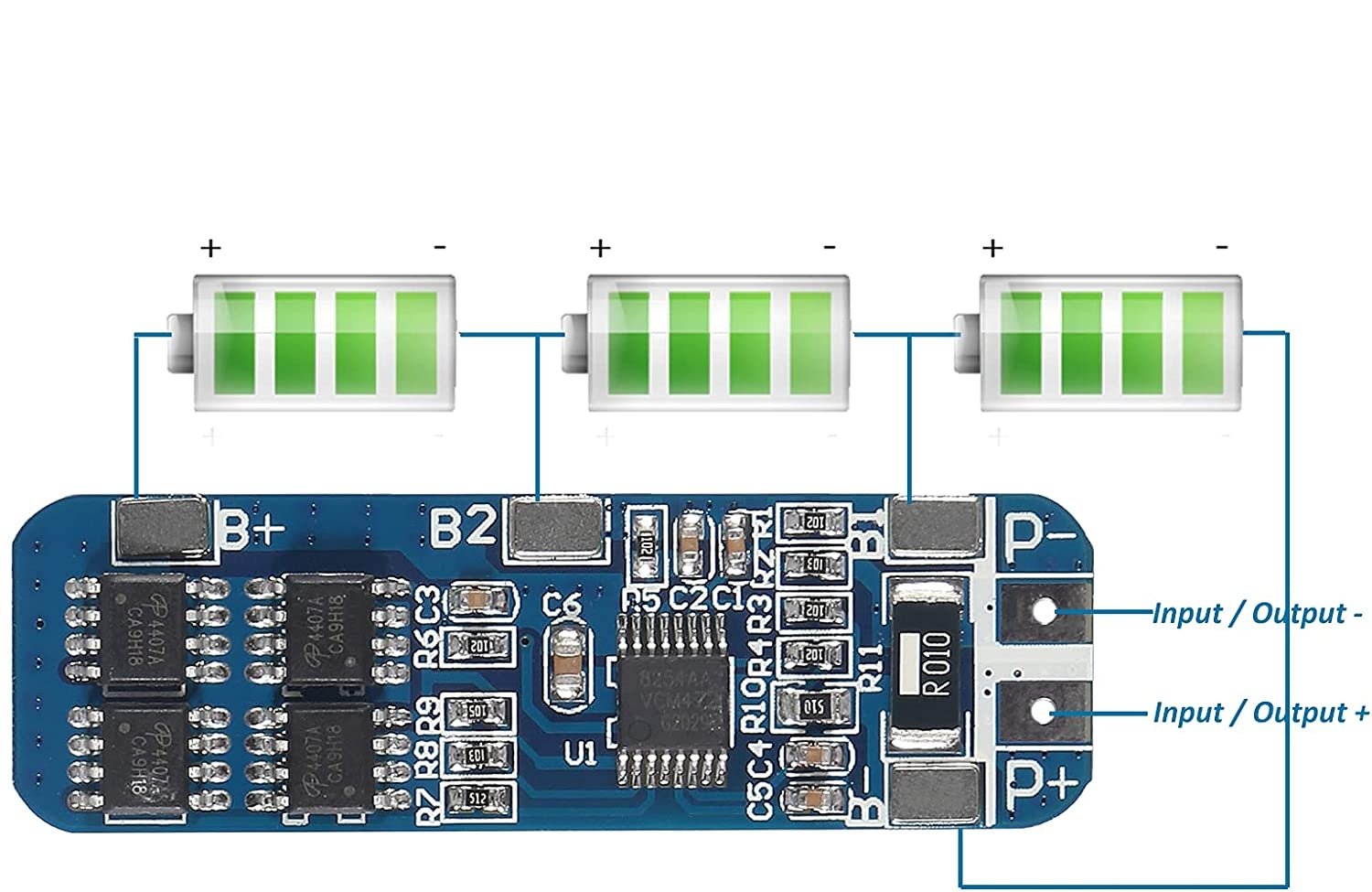

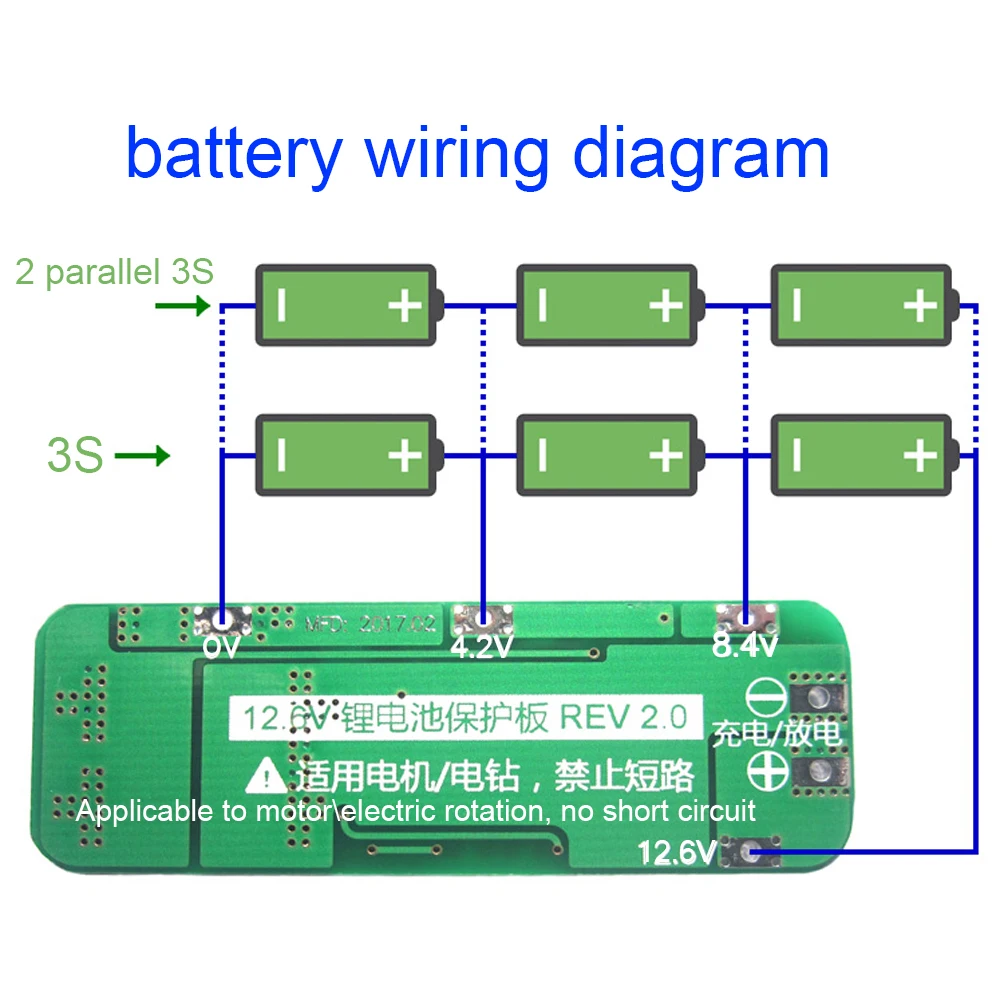

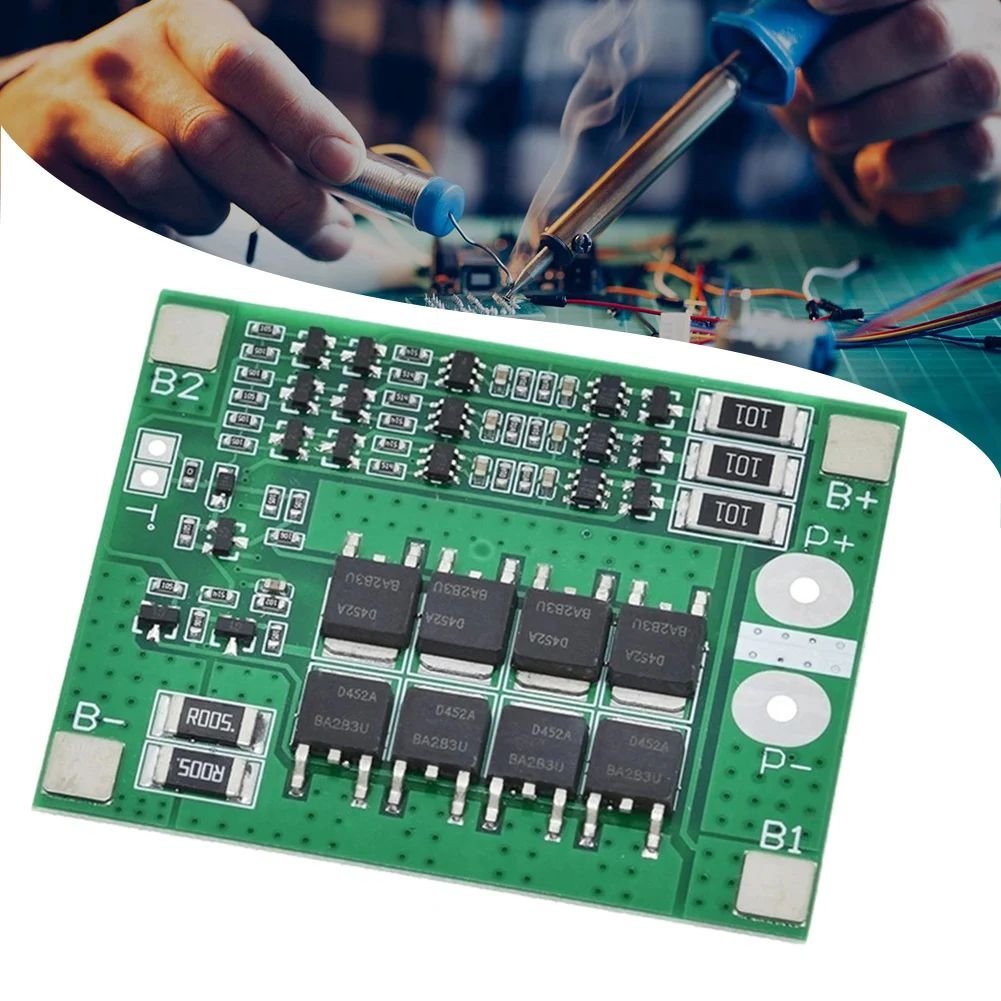

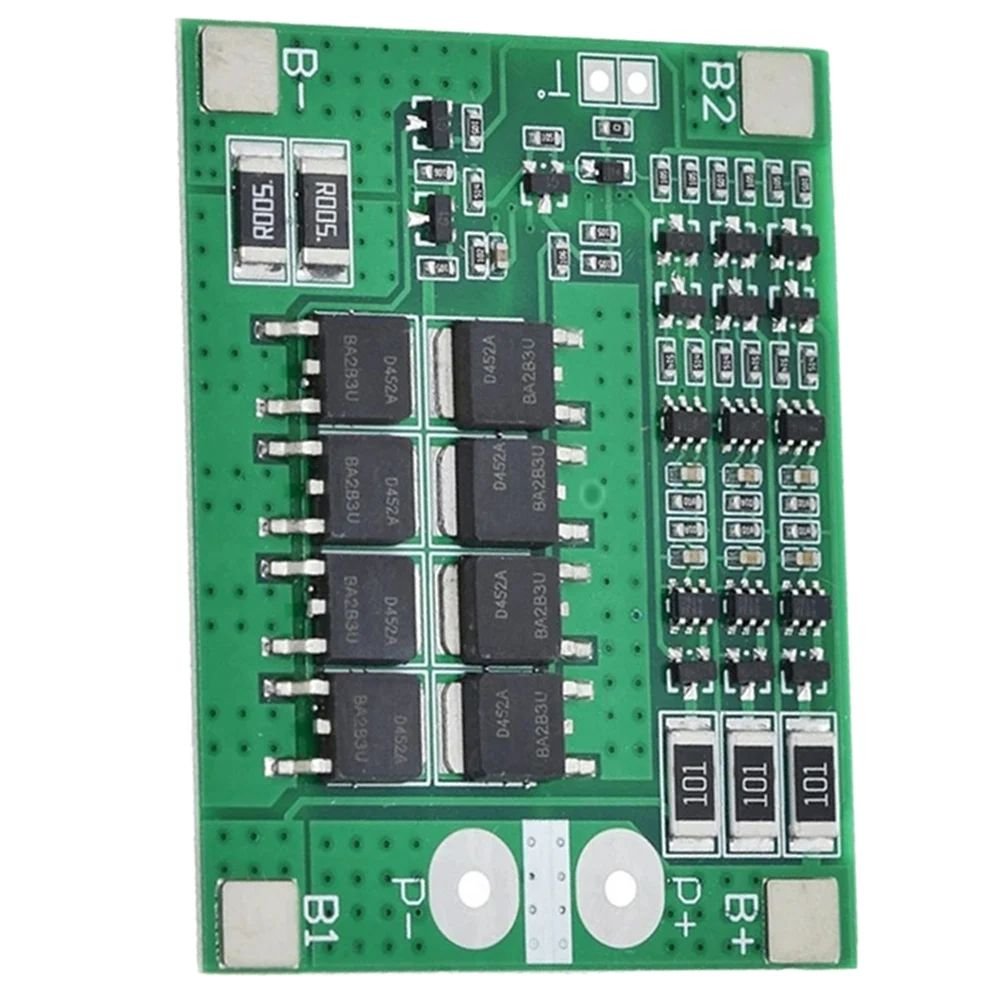

📦 Connexion des Cellules (3S Li-ion)
| Broche ou fil | Fonction |
|---|---|
| B− | Négatif du pack batterie |
| B1 | Entre Cellule 1 et 2 |
| B2 | Entre Cellule 2 et 3 |
| B+ | Positif batterie |
| P− / P+ | Sortie charge et décharge |
🧰 Applications Recommandées
| Domaine | Exemples concrets |
|---|---|
| 🔋 Batteries portables | Packs 12V DIY |
| 🔦 Éclairage LED | Projecteurs, lampes 12V |
| 🎮 Appareils nomades | Jouets, appareils audio portables |
| 🚿 Petites pompes | Pompes 12V DC, fontaines |
| 🛠️ Mini outillage | Mini perceuses ou moteurs DC |
| ☀️ Systèmes solaires | Stockage 12V Li-ion |
✅ Avantages
-
🔐 Protection complète et fiable pour batteries Li-ion 3S
-
🔄 Équilibrage automatique prolongeant la durée de vie
-
⚡ Choix de courant selon usage (de 10A à 30A)
-
📦 Compacte et légère, facile à intégrer dans vos projets
-
💡 Idéale pour solutions 12V rechargeables
🏁 Conclusion
La carte BMS 3S 12.6V Li-ion est un module indispensable pour assurer sécurité, fiabilité et performance de vos packs de batteries. Que vous soyez maker, bricoleur ou professionnel, ce module s’adapte à vos besoins énergétiques de 10A à 30A, tout en protégeant votre batterie contre les risques critiques.
| COURANT | 10A, 20A, 25A, 30A |
|---|
