BMS 14S 35A Carte de Protection 🔋– Li-ion avec Équilibrage
د.ج 3900
📌 EMPLACEMENT : OO07

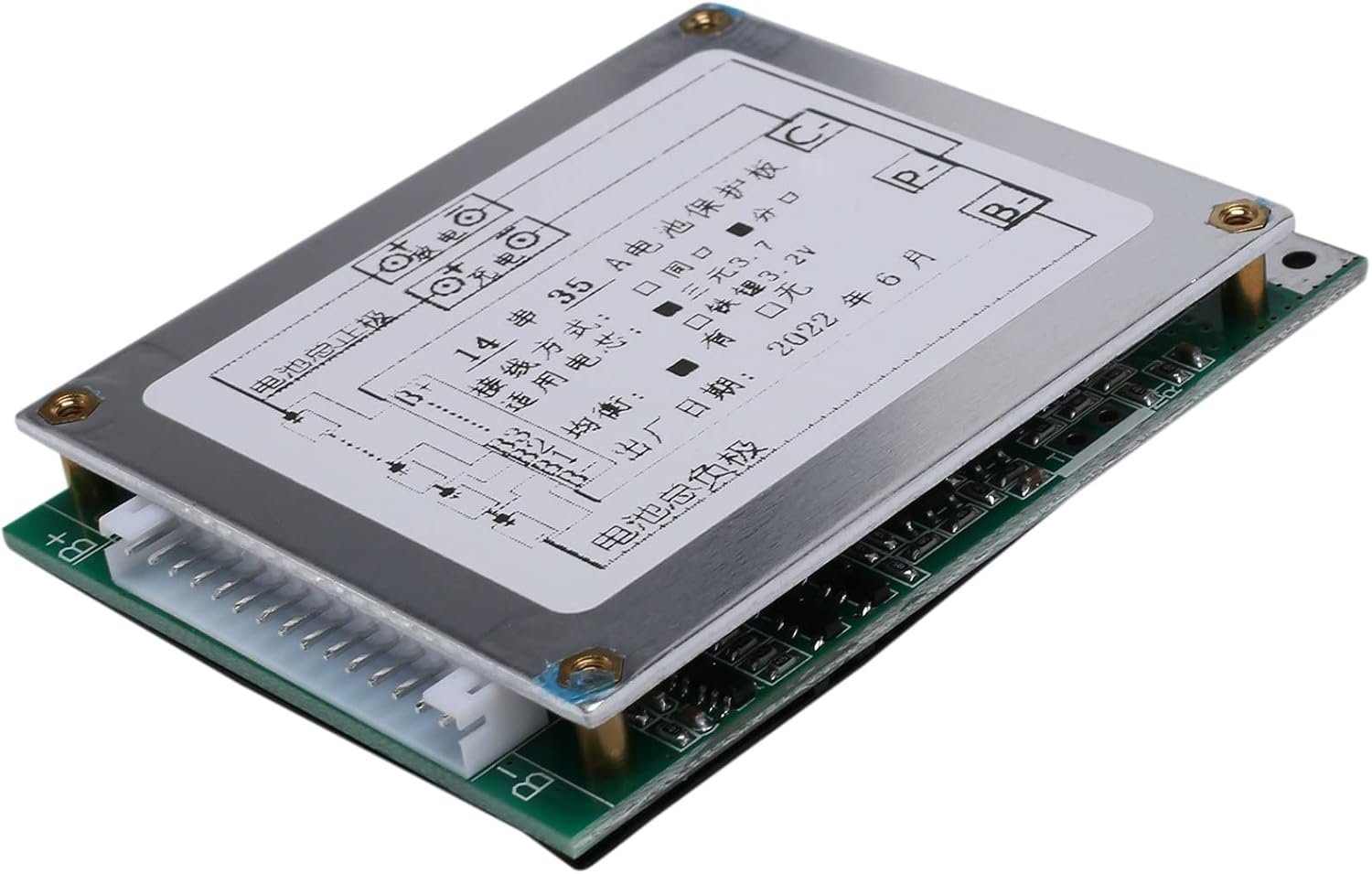

🔋 Carte de Protection BMS 14S 35A – Li-ion avec Équilibrage
🧩 Description Générale
La carte BMS 14S 35A (Battery Management System) est conçue pour les batteries lithium-ion à 14 cellules en série (14S). Elle permet de gérer la charge, la décharge, d’assurer la sécurité électrique du pack batterie et d’équilibrer les cellules pour optimiser les performances.
⚙️ Caractéristiques Techniques
| Caractéristique | Valeur |
|---|---|
| 🔋 Type de batterie | Li-ion uniquement |
| 🔢 Nombre de cellules | 14 cellules en série (14S) |
| 🔧 Tension nominale | 51.8V (3.7V × 14) |
| 🔌 Tension de charge max | 58.8V (4.2V × 14) |
| ⚡ Courant continu max | 35A |
| 🔁 Courant de pointe | 45~60A (burst, selon modèle) |
| 🧯 Protection surcharge | ~4.25V par cellule |
| 🔋 Protection sous-tension | ~2.7V par cellule |
| 🔄 Équilibrage des cellules | ✅ Oui – équilibrage passif |
| ⚙️ Courant d’équilibrage | ~30–60 mA (selon version) |
| 🌡️ Protection thermique | Optionnelle (capteur NTC si inclus) |
| 📐 Dimensions | ~70 × 50 mm (variable selon le design) |
| 🔧 Connectique | Fils soudés ou connecteur JST 15 broches |
🔐 Fonctions de Protection Intégrées
| Fonction | Activée ? |
|---|---|
| ✅ Protection contre surcharge | Oui |
| ✅ Protection contre décharge | Oui |
| ✅ Protection contre court-circuit | Oui |
| ✅ Protection contre surintensité | Oui |
| ✅ Équilibrage automatique | Oui |
| ⚠️ Protection thermique | Selon version |
⚡ Tableau Tension & Courant
| Paramètre | Valeur pour 14S Li-ion |
|---|---|
| 🔋 Tension nominale | 51.8V |
| 🔌 Tension de charge max | 58.8V (4.2V x 14) |
| ⚡ Courant nominal | 35A |
| 🔥 Courant maximal (burst) | ~45–60A selon dissipateur |
| ⚠️ Coupure sous-tension | ~2.7V par cellule (~37.8V pack) |
✅ Avantages
-
🔐 Haute sécurité pour batteries Li-ion 14S
-
🔋 Protection complète intégrée
-
🔄 Équilibrage automatique entre cellules
-
💡 Compacte et légère, idéale pour intégration DIY
-
🔧 Facile à câbler (connecteur ou fils)
-
🧰 Optimise la durée de vie des batteries
🛠️ Applications Recommandées
| Secteur | Utilisation |
|---|---|
| 🚲 Véhicules électriques | E-bike, trottinettes, scooter |
| 🔋 Énergie solaire | Packs de stockage 51.8V |
| 🎒 Power banks DIY | Solutions portables haute capacité |
| 🛠️ Outils sans fil | Packs batterie sur mesure |
| 🛥️ Loisir / Robotique | Projets embarqués |
📦 Contenu et Connexion
-

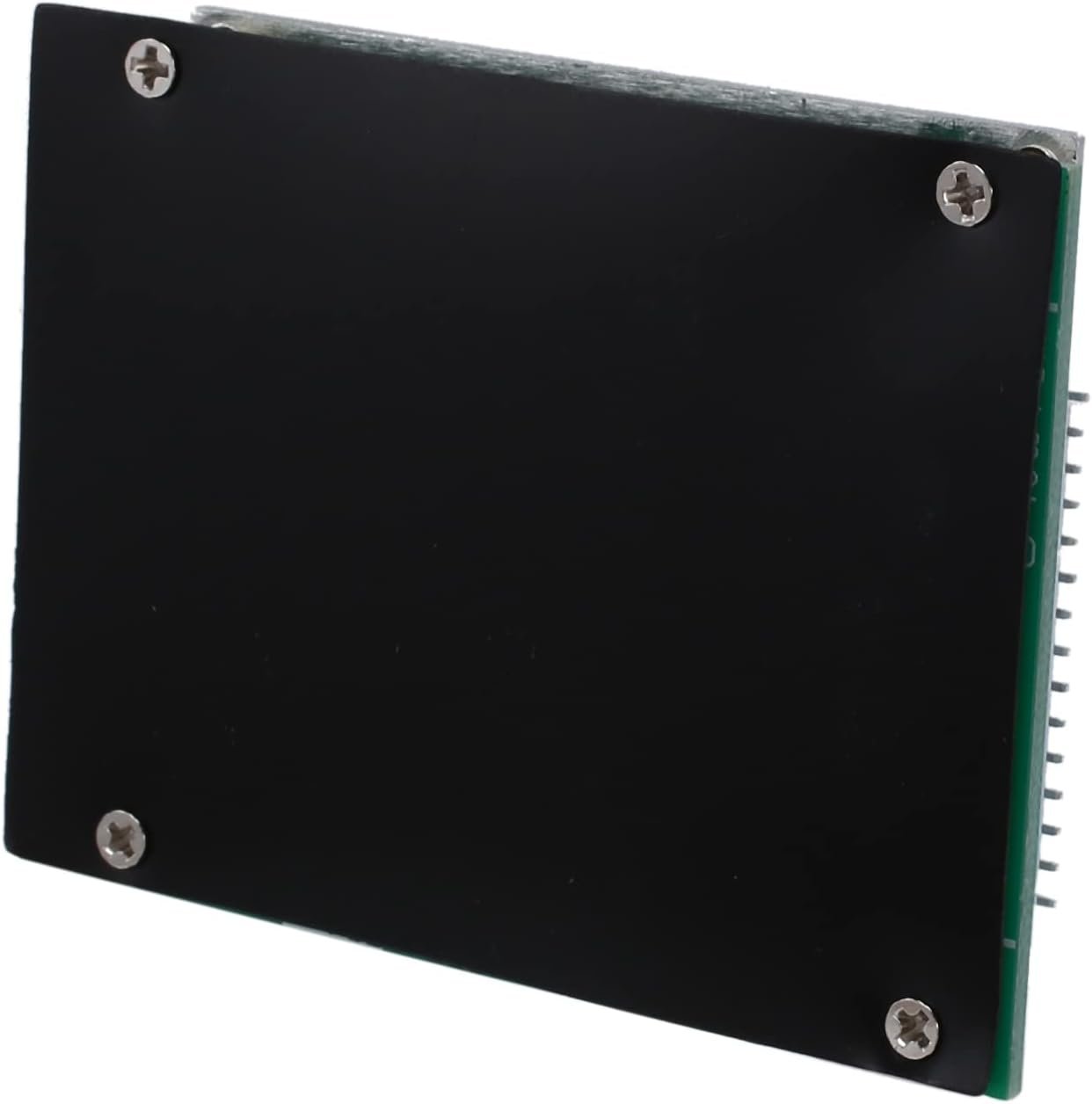

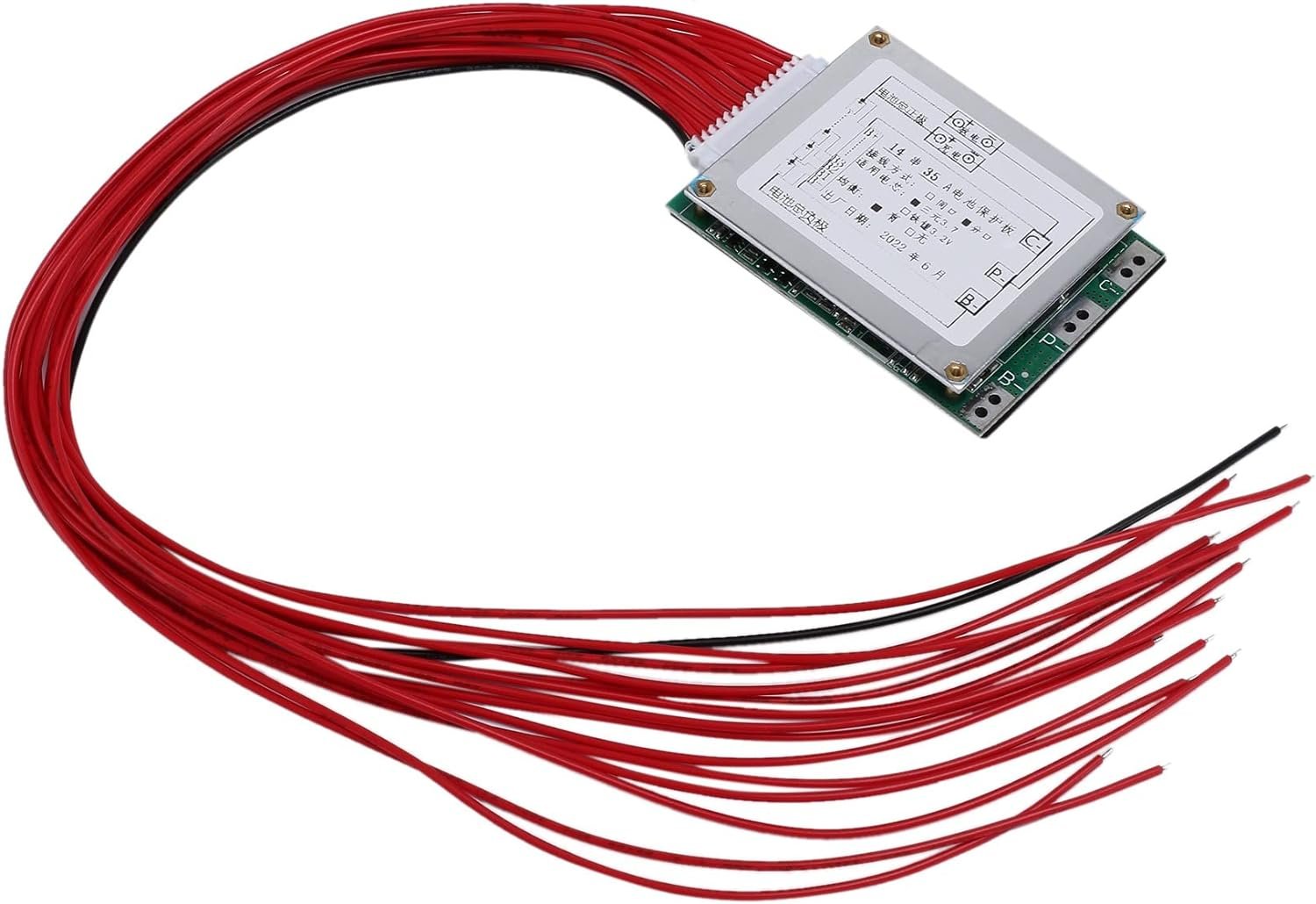

1x Carte BMS 14S 35A avec ou sans dissipateur
-

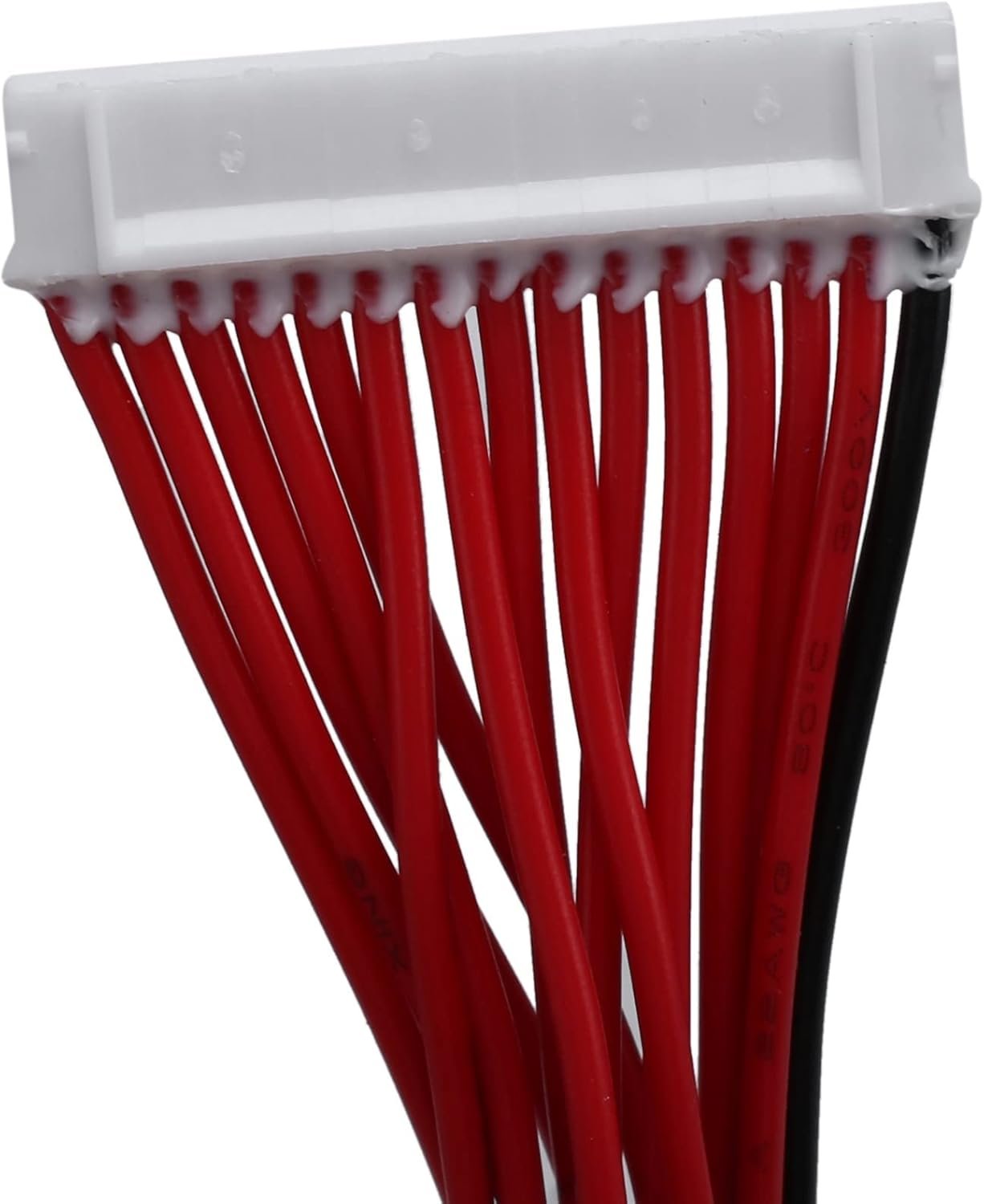

1x Câble d’équilibrage 15 broches (optionnel)
-

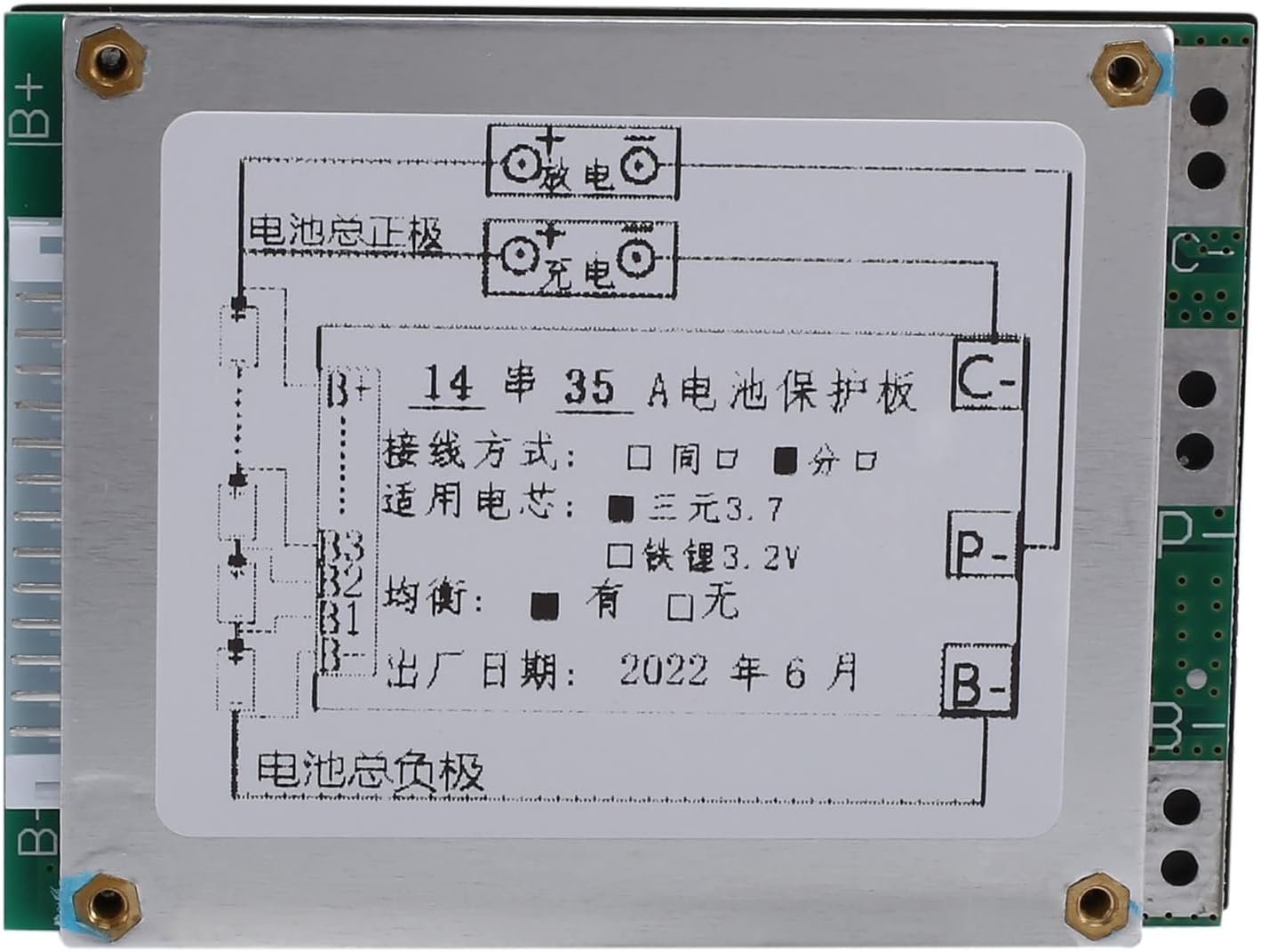

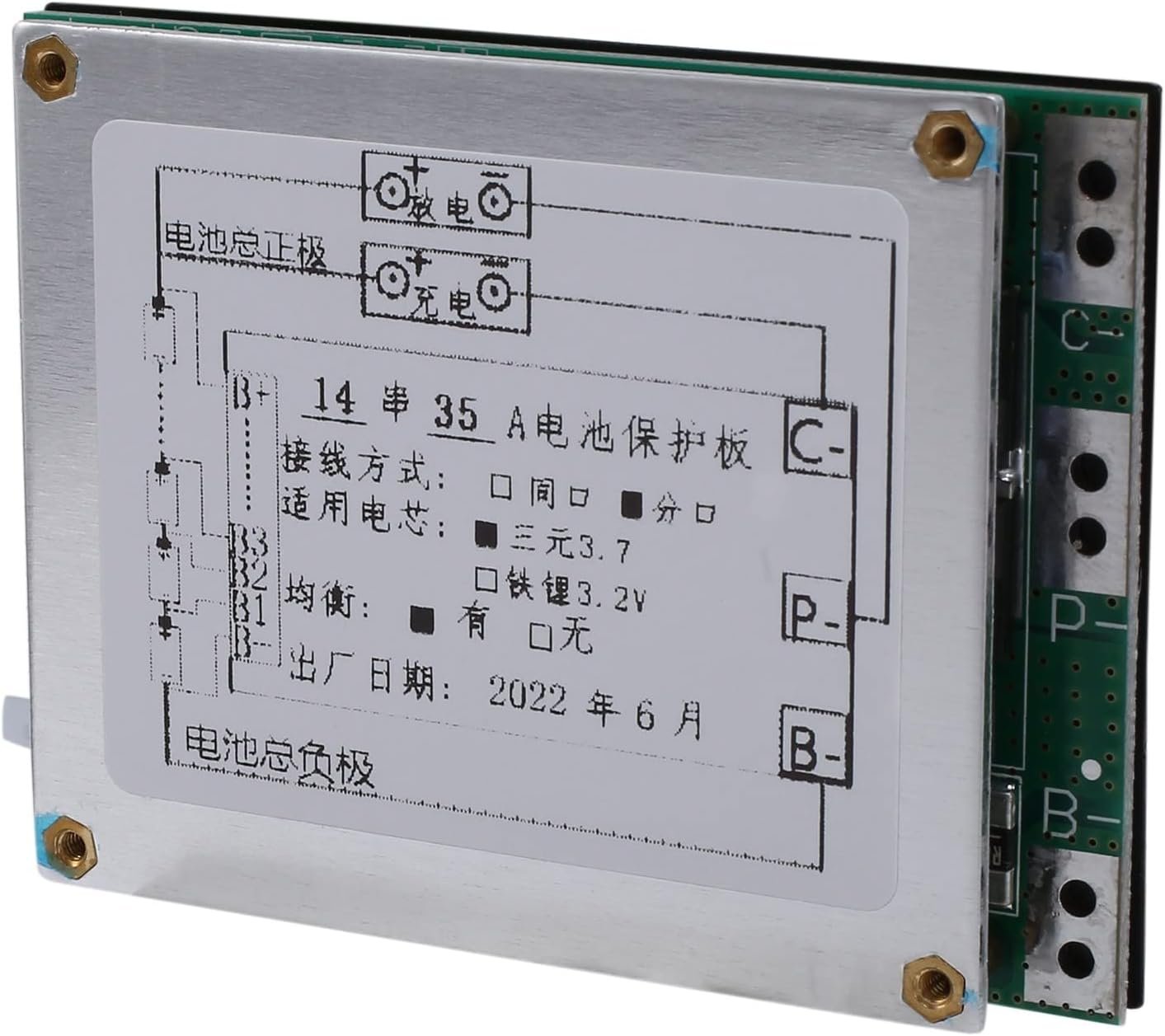

🧷 Points de connexion :
-
B- : vers négatif du pack batterie
-
B1 à B14, B+ : vers cellules 1 à 14
-
P- / P+ : vers sortie/chargeur
-
C- / C+ : vers port de charge (si séparé)
-
📐 Schéma de Câblage
(Visuel possible à générer selon votre modèle exact : souhaitez-vous un schéma annoté ou image 3D ?)
🏁 Conclusion
La carte BMS 14S 35A est idéale pour des packs Li-ion puissants et fiables, avec un équilibrage intelligent des cellules et une protection complète contre les risques électriques. Parfait pour vos projets DIY, solaires, ou mobiles nécessitant un pack batterie 51.8V
