Amplificateur Audio Bluetooth 🔊 TZT ZK-502L/XY-C50L/ZK-502C – TPA3116D2/ZK-MT21 – 5.0
د.ج 2500 – د.ج 6000
Ces modules d’amplification audio intègrent une puce TPA3116D2, connue pour sa haute efficacité, faible distorsion, et sa capacité de sortie élevée. Ils sont équipés d’une interface Bluetooth 5.0, permettant une diffusion audio sans fil de haute qualité à partir de smartphones, tablettes ou ordinateurs.
📦 Modèles et variantes disponibles

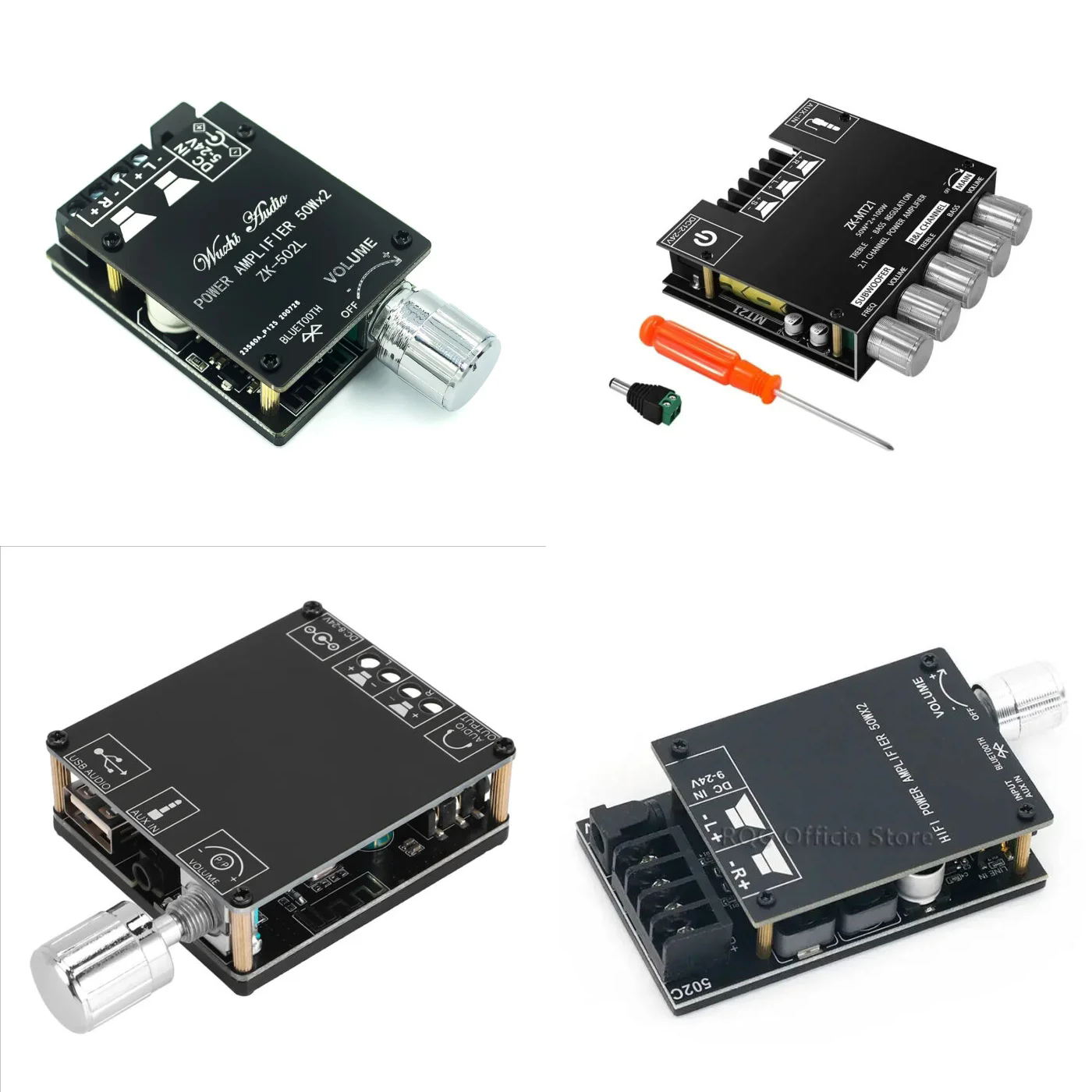

| Modèle | Puce principale | Puissance max | Interface | Contrôle du volume | Remarques |
|---|---|---|---|---|---|

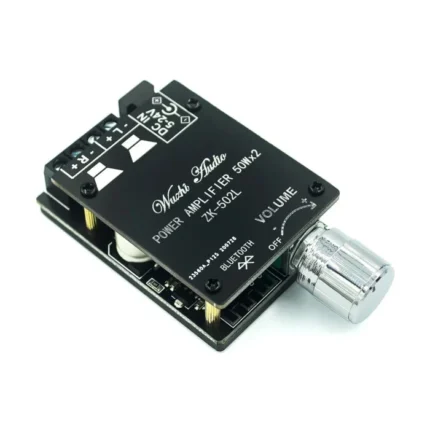

| ZK-502L | TPA3116D2 Dual | 50W + 50W | BT 5.0 / AUX | Oui (rotatif) | Double canal stéréo |
| XY-C50L | TPA3116D2 Dual | 50W + 50W | BT 5.0 / AUX | Oui | Stéréo, gain stable |

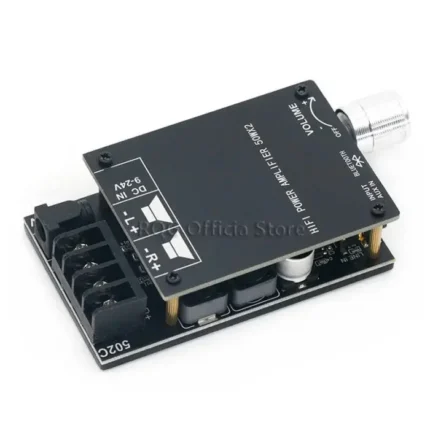

| ZK-502C | TPA3116D2 Mono | 100W x1 | BT 5.0 / AUX | Oui (mono) | Idéal caisson ou enceinte active |

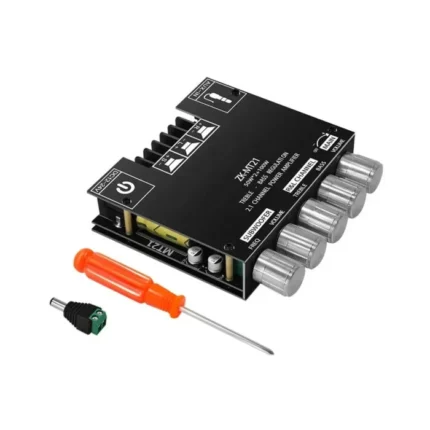

| ZK-MT21 | TPA3116D2 Dual | 50W + 50W | BT 5.0 / AUX / USB | Oui (avec affichage LCD) | Polyvalent, fonctions multimédia |
🔧 Caractéristiques Techniques Générales
| Caractéristique | Valeur typique |
|---|---|
| Puce d’amplification | TPA3116D2 (Classe D) |
| Version Bluetooth | 5.0 (audio A2DP, faible latence) |
| Puissance de sortie | Jusqu’à 2×50W (ZK-502L/XY-C50L) ou 1×100W |
| Tension d’alimentation | 12V à 24V DC (≥5A recommandé) |
| THD + N | < 0.1 % (à 1 kHz, 50W, 4Ω) |
| Impédance enceinte | 4Ω à 8Ω |
| Entrée audio filaire | Jack 3.5 mm / bornier stéréo AUX |
| Réglage volume | Potentiomètre rotatif |
| Fonction ON/OFF Bluetooth | Oui (souvent bouton ou appairage auto) |
📌 Applications
-
Amplification audio pour haut-parleurs DIY
-
Systèmes audio Bluetooth maison ou voiture
-
Caisson de basse actif (ZK-502C mono)
-
Enceintes portables haute puissance
-
Remplacement d’amplis traditionnels dans systèmes audio
✅ Avantages des modules
| Avantage | Détail |
|---|---|
| 🔊 Haute puissance | Jusqu’à 100W avec bonne alimentation |
| 📶 Bluetooth 5.0 | Connexion stable, portée améliorée |
| 🔧 Facile à utiliser | Plug-and-play avec potentiomètre de volume |
| 🧩 Compatibilité large | 12V-24V, enceintes 4Ω à 8Ω, entrée jack 3.5 mm |
| 💡 Compact et économique | Idéal pour projets DIY audio ou intégration pro |
⚠️ Conseils d’utilisation
-
Utiliser une alimentation 12V à 24V / 4A à 6A pour obtenir toute la puissance.
-
Les dissipateurs thermiques ou ventilateurs sont recommandés en utilisation prolongée à pleine charge.
-
Ne pas connecter/déconnecter les haut-parleurs sous tension.
📌 Résumé comparatif
| Modèle | Stéréo / Mono | Contrôle | Spécial |
|---|---|---|---|
| ZK-502L | Stéréo | Volume | Compact, efficace |
| XY-C50L | Stéréo | Volume | Robuste |
| ZK-502C | Mono (100W) | Volume | Subwoofer/caisson |
| ZK-MT21 | Stéréo | Volume + Afficheur | USB, multi-interface |
| Ampli-op Audio Bluetooth |
TZT ZK-502L ,XY-C50L ,ZK-502C – TPA3116D2 ,ZK-MT21 – 5.0 |
|---|
