Amplificateur Audio🎶 DY-AP3015 & TDA2822M
د.ج 900 – د.ج 1200
Description

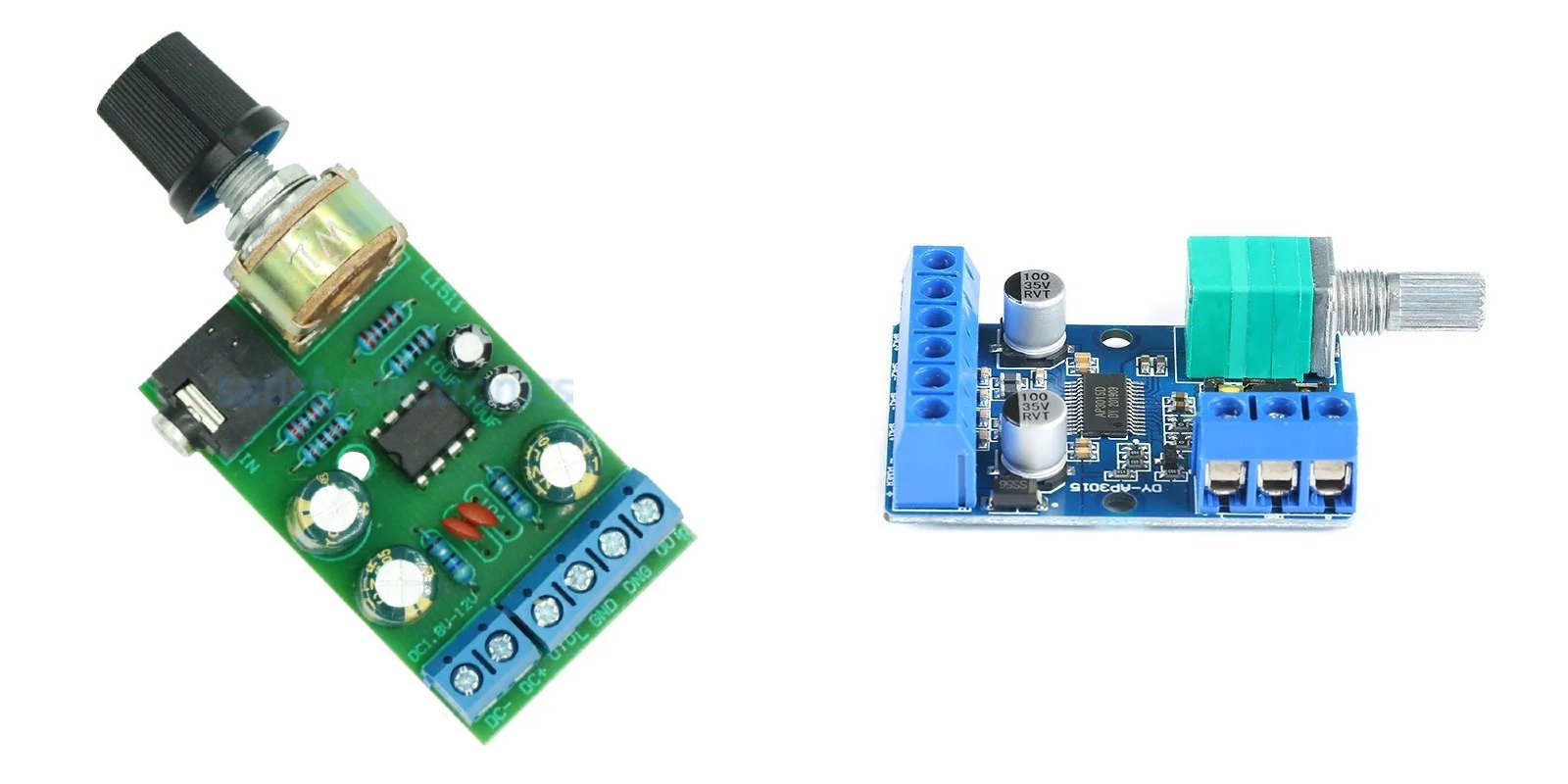

Les modules DY-AP3015 et TDA2822M sont des amplificateurs audio compacts et efficaces, parfaits pour les petits projets audio DIY, enceintes portables, systèmes embarqués ou systèmes audio domestiques basse tension.
Ces deux modules offrent une sortie stéréo avec une consommation très faible, et sont adaptés à l’alimentation 5V ou 12V DC, selon le modèle.

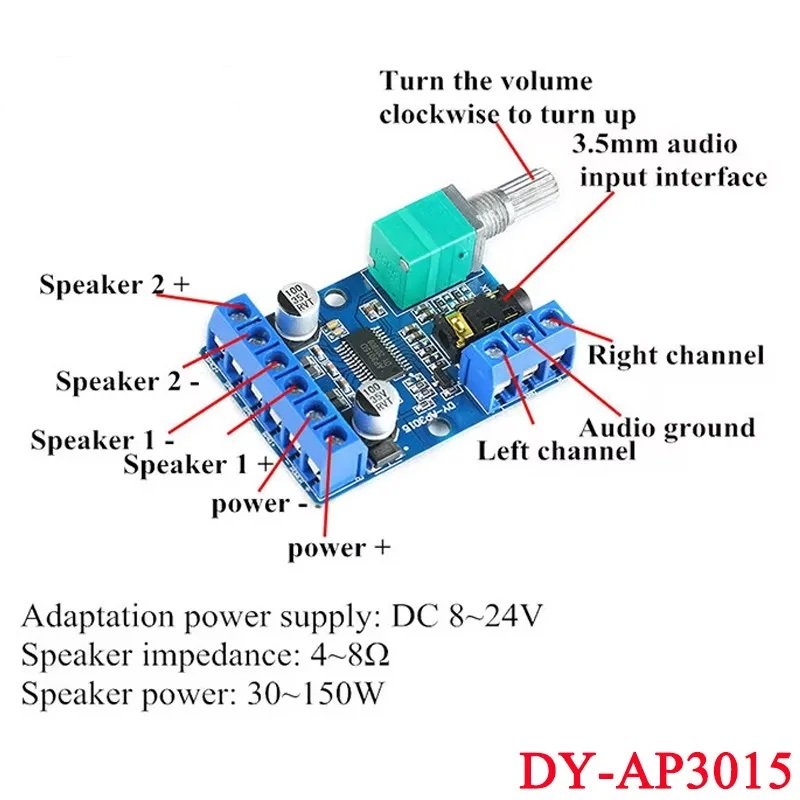

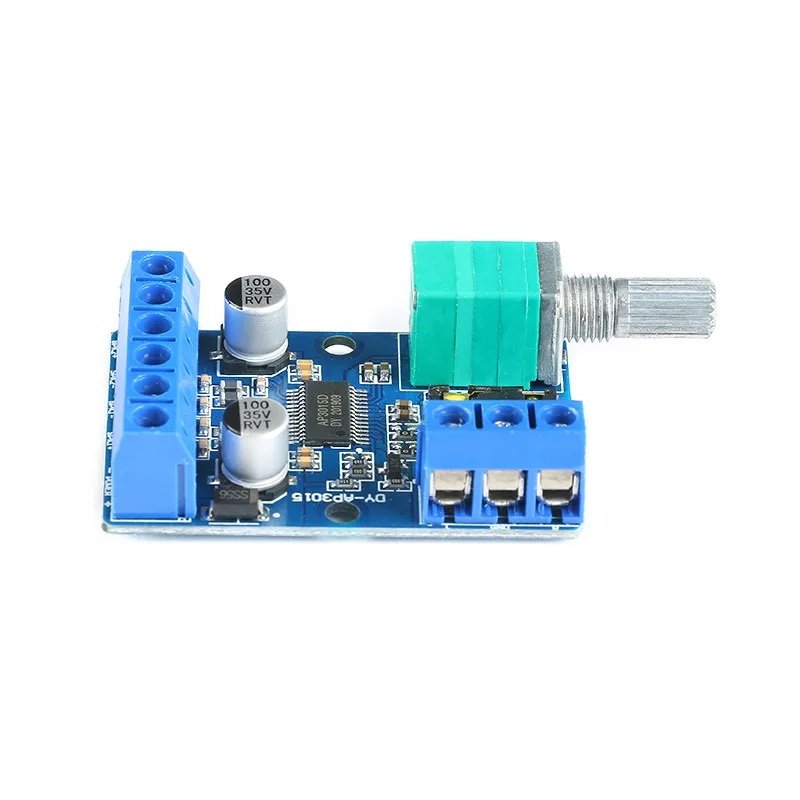

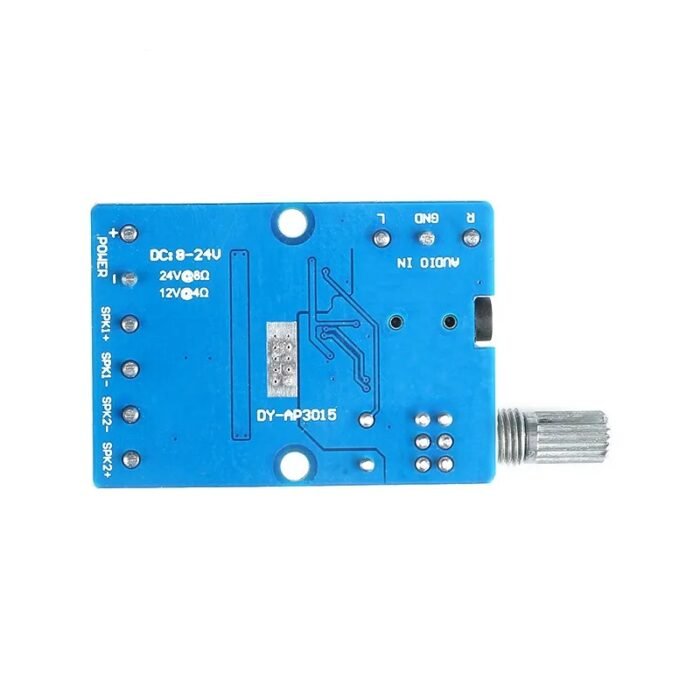

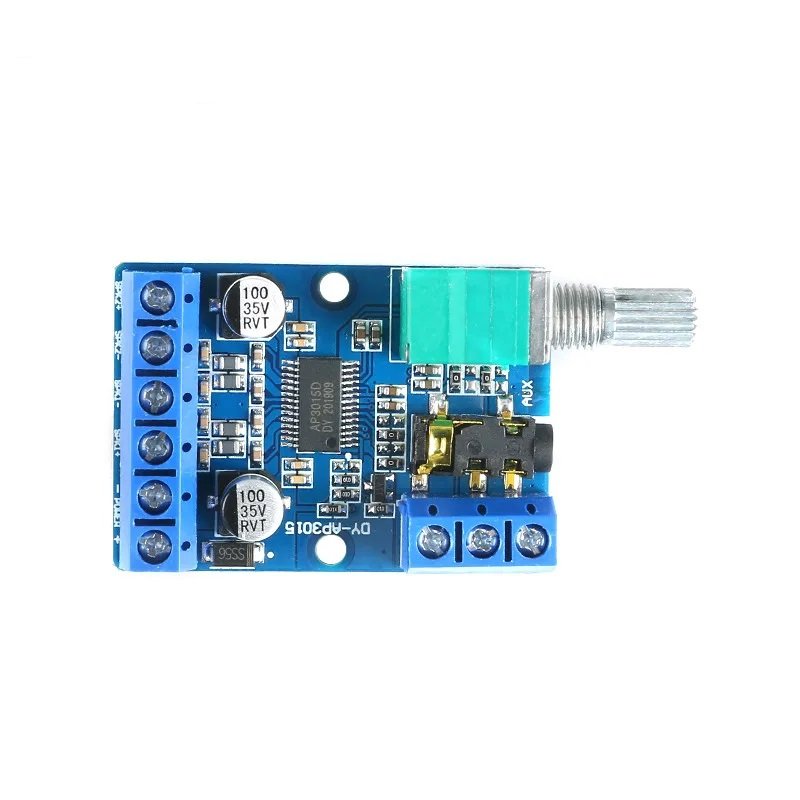

🔧 1. Module DY-AP3015
⚙️ Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| 🔌 Tension d’alimentation | DC 8V à 24V (typique 12V) |
| 🎛️ Puissance de sortie | Jusqu’à 15W x 2 sous 12V / 4Ω |
| 🎚️ Contrôle du volume | Potentiomètre intégré |
| 📶 Type de sortie | Stéréo 2 canaux |
| 🔇 THD (Distorsion) | ≤ 0.1% à 1kHz |
| 🔊 Rapport signal/bruit | > 90 dB |
| 🧱 Dimensions | ~45 × 36 mm |
| 🛠️ Puce amplificatrice | TPA3110 ou similaire |
| 🔌 Connecteurs | Bornes à vis ou soudures directes |
✅ Avantages
-
🔋 Efficace en basse tension (fonctionne à partir de 8V)
-
🛠️ Facile à intégrer (format compact)
-
🎚️ Volume réglable
-
💡 Faible distorsion, bon rendu audio

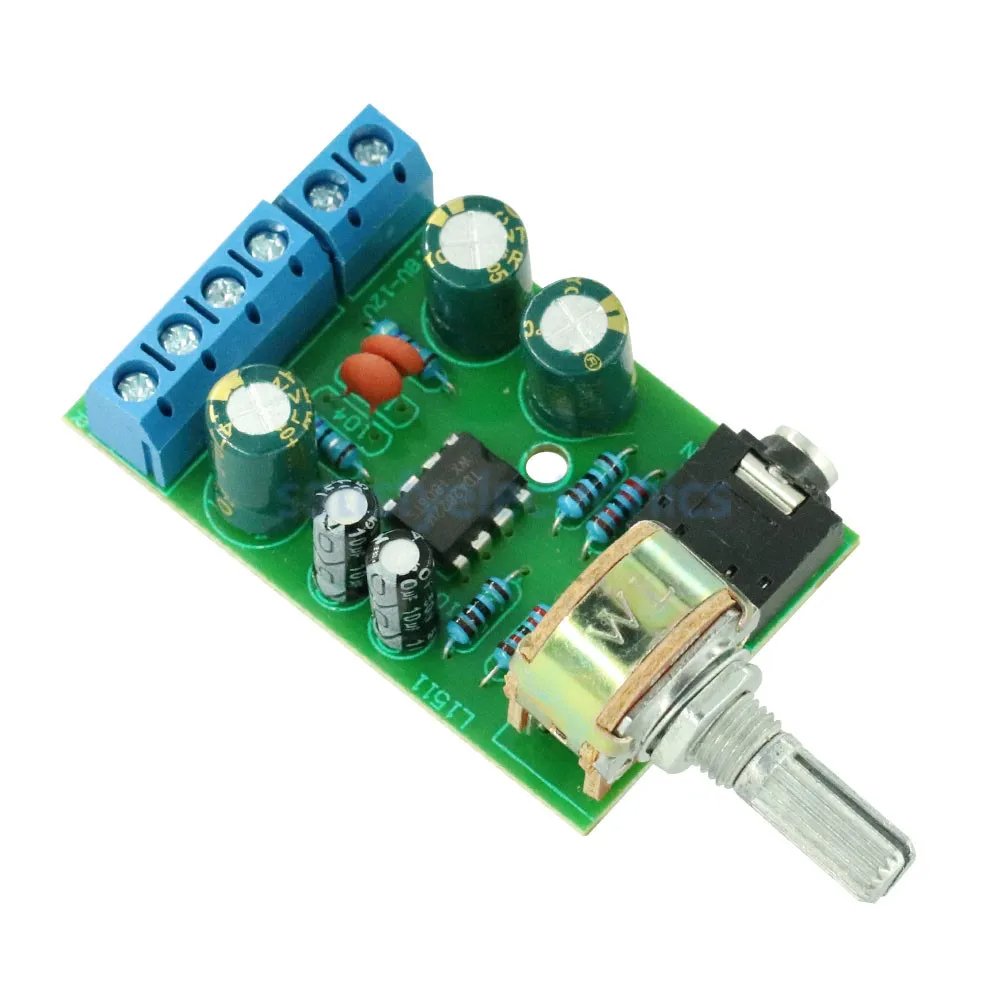

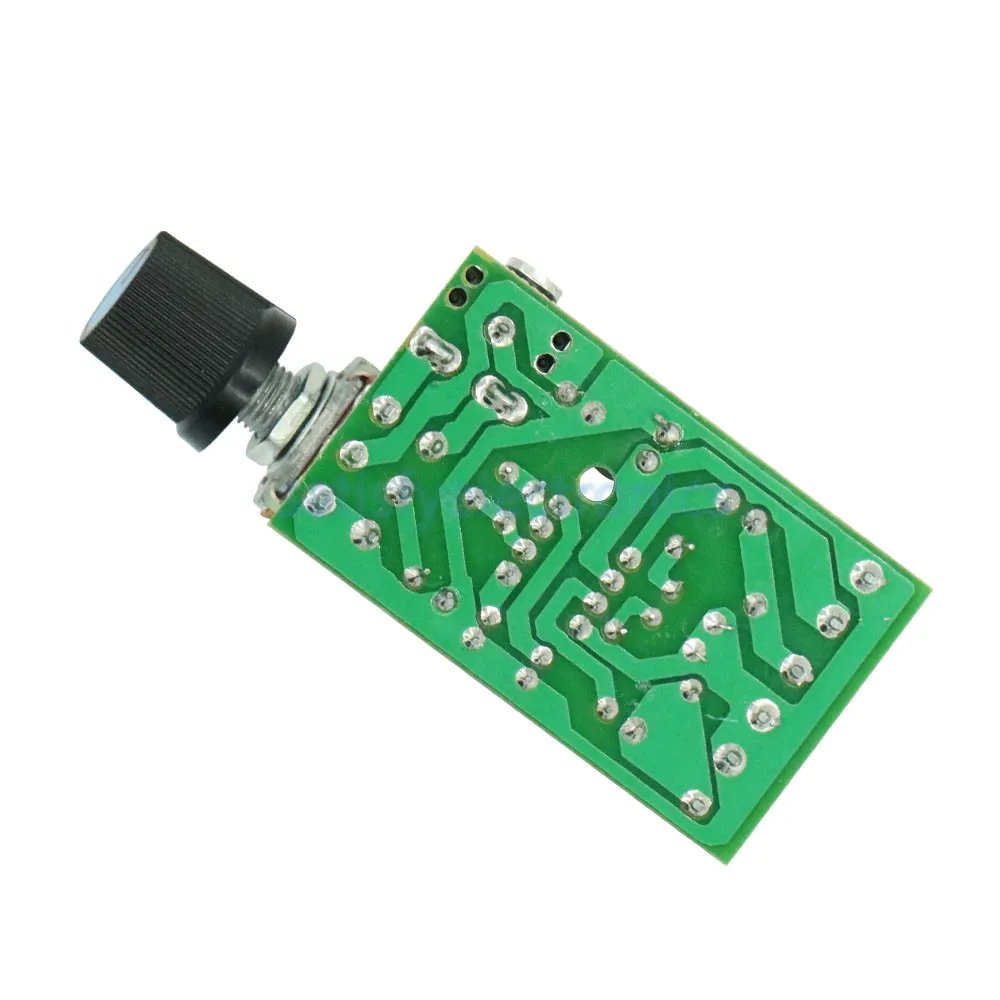

🔧 2. Module TDA2822M
⚙️ Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| 🔌 Tension d’alimentation | DC 3V à 15V (typique 5V à 12V) |
| 🎛️ Puissance de sortie | Jusqu’à 1W x 2 sous 6V / 4Ω |
| 📶 Type de sortie | Stéréo (double canal) |
| 🔋 Consommation au repos | < 10 mA |
| 🔊 Rapport signal/bruit | > 85 dB |
| 🧱 Dimensions | ~32 × 24 mm |
| 🛠️ Puce amplificatrice | TDA2822M DIP-8 |
| 🧰 Format module | Petit PCB avec condensateurs intégrés |
✅ Avantages
-
🔌 Fonctionne à très basse tension (3V)
-
🧩 Idéal pour projets alimentés par piles
-
🔧 Très simple à câbler
-
💰 Coût ultra économique
📦 Comparatif Résumé
| Caractéristique | DY-AP3015 | TDA2822M |
|---|---|---|
| 🎚️ Puissance max | 15W x 2 @12V/4Ω | 1W x 2 @6V/4Ω |
| 🔋 Tension | 8V–24V | 3V–15V |
| 🧱 Taille | Moyenne | Très compact |
| 🛠️ Complexité | Basique | Ultra simple |
| 🧰 Idéal pour | Enceintes 12V / Arduino | Projets 5V / jouets audio |
🧰 Applications Types
| 🧩 Projet | DY-AP3015 | TDA2822M |
|---|---|---|
| 🔊 Enceinte stéréo portable | ✅ Oui | ✅ Oui |
| 🔧 Projet Arduino audio | ✅ Oui | ✅ Oui |
| 🔋 Alimentation par piles | ⚠️ Partiel | ✅ Parfait |
| 🚗 Modélisme / jouets audio | ✅ | ✅ |
| 📻 Mini-radios | ✅ | ✅ |
Informations complémentaires
| Amplificateur Audio |
DY-AP3015 DC 8-24V 30W X 2 ,TDA2822M 2.0-CH |
|---|
