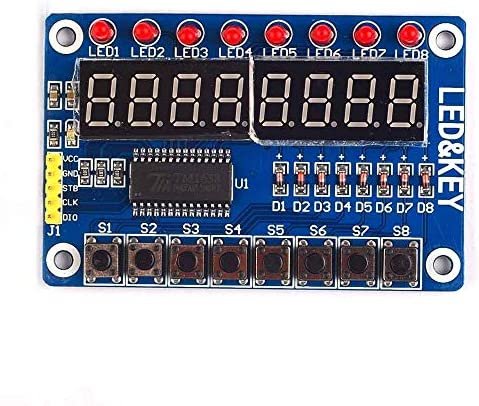

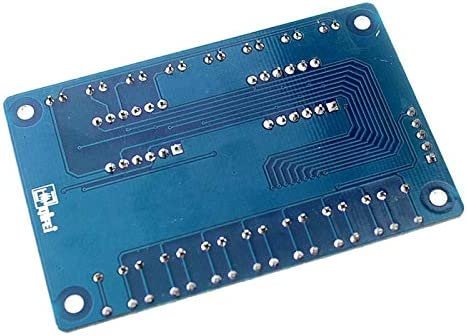

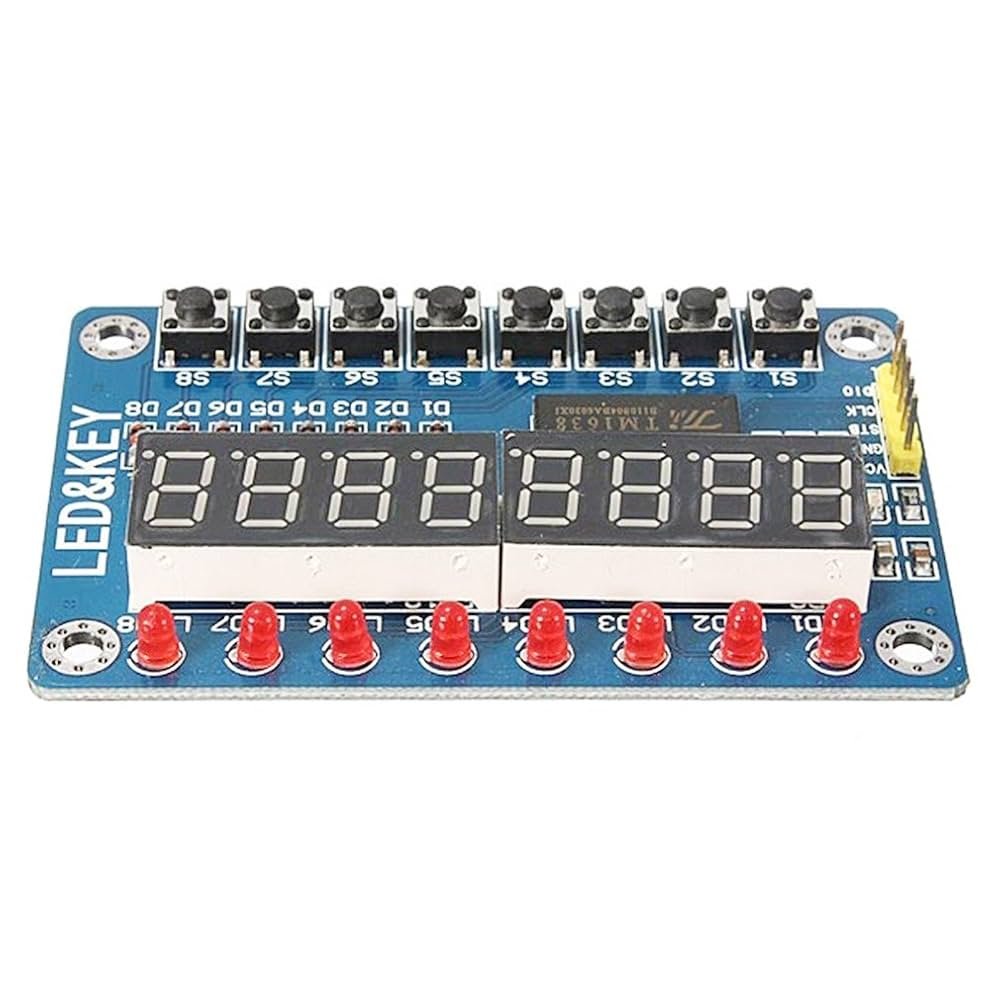

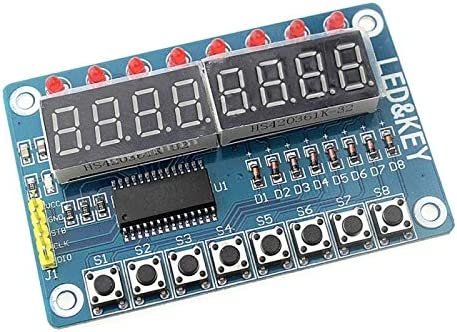

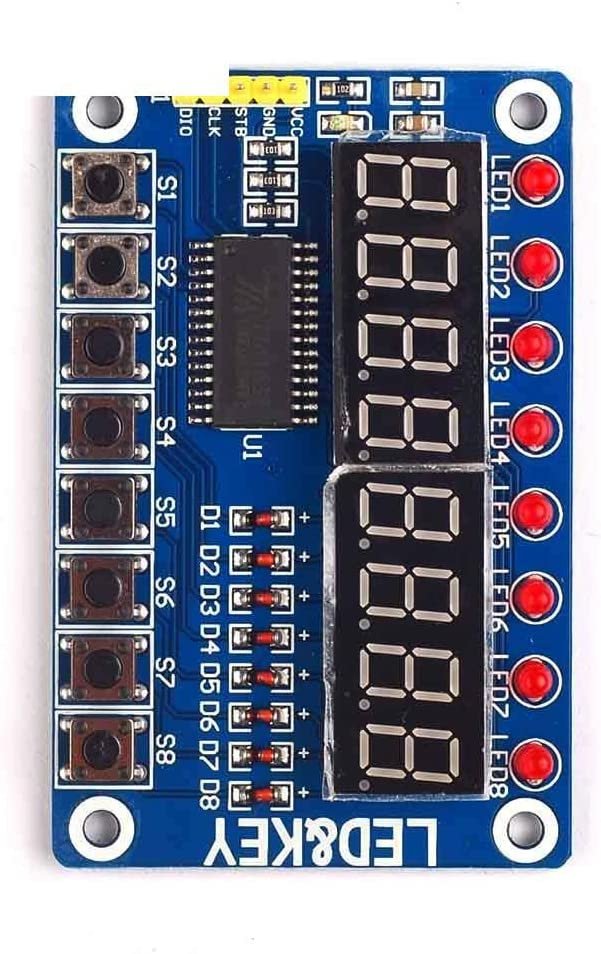

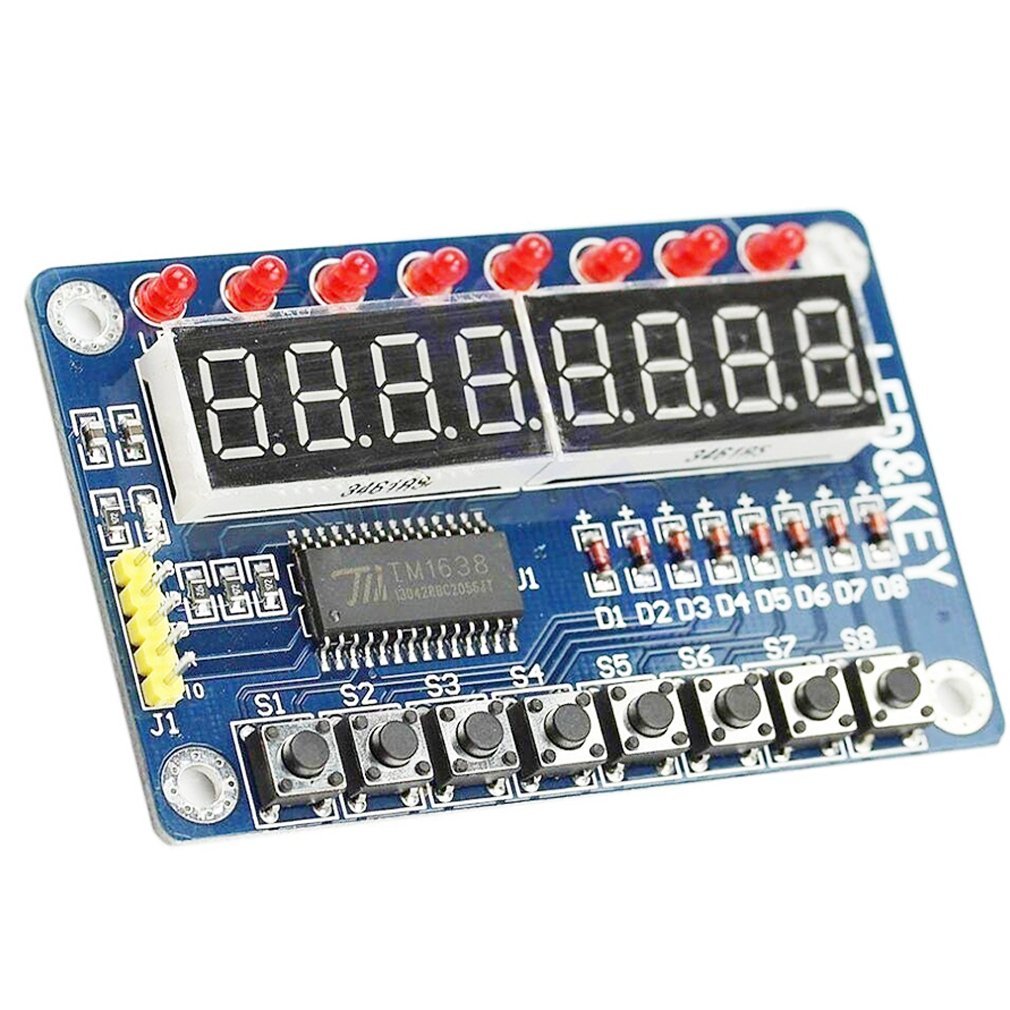

🔢 Afficheur 8 digits avec driver TM1638 (7 segments + 8 LED + 8 Boutons)

Un module d’affichage complet basé sur le TM1638 :

• 8 afficheurs 7-segments (avec point décimal)

• 8 LED individuelles

• 8 boutons-poussoirs

• Interface série 3 fils (STB, CLK, DIO) → idéal Arduino, ESP32, STM32.

⚙️ Caractéristiques techniques

• Alimentation : 5V DC

• Interface : STB (STROBE), CLK, DIO (bidirectionnel)

• Courant : typ. 20–120 mA selon luminosité et segments allumés

• Luminosité : réglable par registre (8 niveaux)

• Affichage : 8× 7-segments + points

• I/O intégrés : 8 LED + 8 boutons (scan clavier)

• Compatibilité logique : 5V (fonctionne souvent à 3.3V avec certaines cartes, sinon prévoir level-shifter)

• Dimensions (typiques) : ~ 75 × 47 × 12 mm

🧰 Brochage (module courant)

🔌 Câblage rapide

Arduino UNO

• VCC→5V, GND→GND, STB→D8, CLK→D9, DIO→D10 (exemple)

ESP32 (3.3V : souvent OK, sinon adapter niveaux)

• VCC→5V (depuis 5V carte), GND→GND, STB→GPIO5, CLK→GPIO18, DIO→GPIO19

✅ Avantages

• Tout-en-un : affichage + LED + clavier

• Interface 3 fils très simple

• Luminosité réglable, scan clavier matériel

• Bibliothèques Arduino disponibles (TM1638, TM1638plus)

🚀 Applications

• Panneaux de contrôle, compteurs, minuteurs

• Interfaces utilisateur pour CNC/DIY

• Projets IoT / domotique (menus, valeurs capteurs)

• Pour microcontrôleurs 3.3V (ESP32/ESP8266), si instable : ajoutez un convertisseur de niveaux sur STB/CLK/DIO.

• Évitez de tirer trop de courant (tous segments + LED à fond) via l’USB d’un PC ; préférez une alimentation 5V stable.
