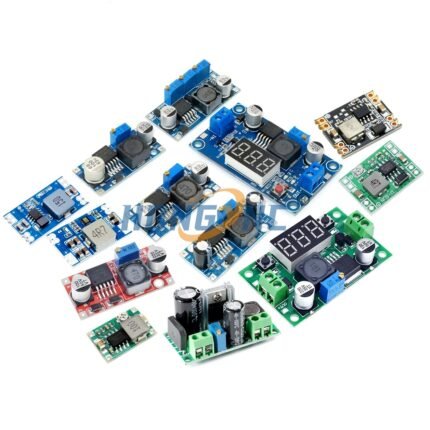

Modules Abaisseurs Régulateurs de Tension DC-DC ⚙️ LM2596 (5 modèles) / Mini 560 / Mini 360 / MP1584EN
Plage de prix : د.ج 350 à د.ج 1200

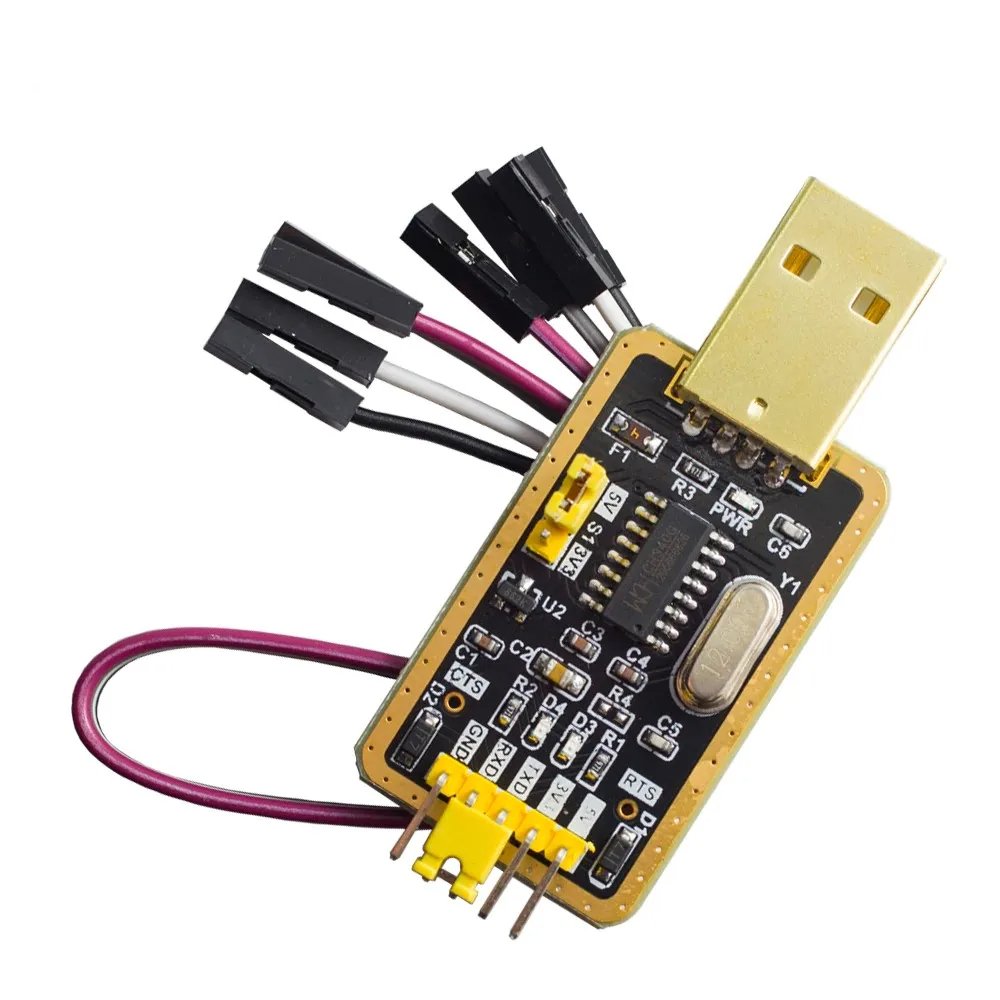

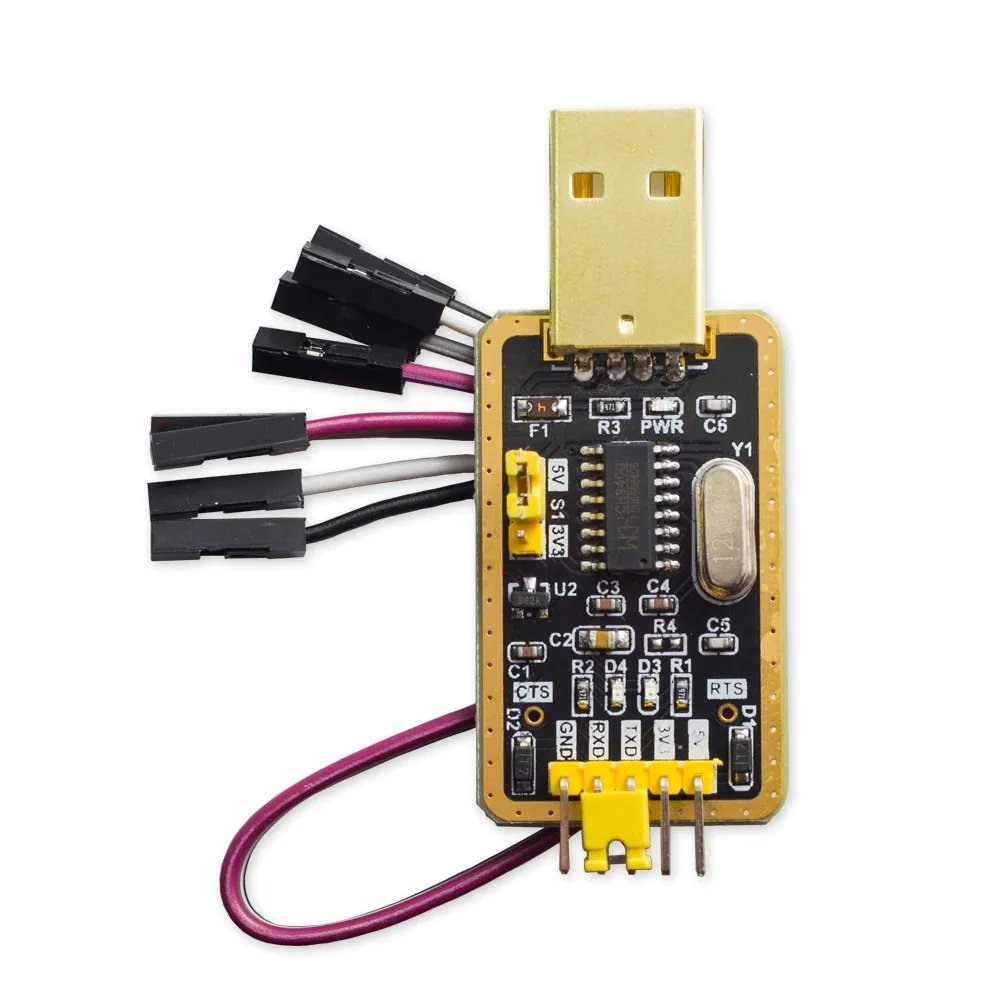

Adaptateur USB vers TTL – CH340 LINE
د.ج 900
📌 EMPLACEMENT : SS13
Description
Le module CH340 USB to TTL permet de convertir les signaux USB d’un PC en signaux série UART TTL, facilitant la programmation, le debug ou la communication avec des modules embarqués tels que :
-
Arduino Pro Mini
-
ESP8266 / ESP32
-
STM32
-
Modules GPS / GSM
-
Capteurs série
Il repose sur le chip CH340G ou CH340C, une alternative économique au FTDI.
📊 Caractéristiques Techniques :
| Paramètre | Valeur / Détail |
|---|---|
| Chip principal | CH340G / CH340C / CH340N |
| Interface | USB vers UART (TX/RX) |
| Tension de fonctionnement | 5 V (via USB) |
| Niveaux logiques | 3.3 V ou 5 V (sélection par cavalier ou jumper) |
| Vitesse de transmission | Jusqu’à 2 Mbps |
| Connecteur USB | USB Type-A ou Micro USB (selon version) |
| Drivers nécessaires | Oui (Windows, Linux, macOS) |
| LEDs intégrées | TX / RX (activité série) |
| Compatibilité OS | Windows XP → 11, Linux, macOS |
🧰 Brochage (selon les modèles) :
| Broche | Fonction |
|---|---|
| GND | Masse |
| VCC | 5 V (sortie) |
| TXD | Transmission (vers RX) |
| RXD | Réception (depuis TX) |
| DTR | Reset automatique (pour Arduino) |
| CTS | (optionnel – contrôle flux) |
✔ Certains modèles ont un sélecteur 3.3V / 5V pour adapter le niveau logique.
🧰 Applications typiques :
| Domaine | Usage |
|---|---|
| Arduino Pro Mini | Programmation sans port USB natif |
| ESP8266 / ESP32 | Téléversement, debug UART, logs série |
| STM32 | Bootloader UART (USART1) |
| Modules GSM/GPS | Configuration série (AT commandes) |
| Domotique / IoT | Interface série UART entre PC ↔ appareil |
✅ Avantages :
-
💡 Très économique et largement disponible
-
🔧 Compatible avec la majorité des plateformes
-
🔌 Facile à utiliser, plug-and-play
-
🔄 Supporte la communication full duplex
-
⚙️ Version avec DTR pour reset automatique Arduino
