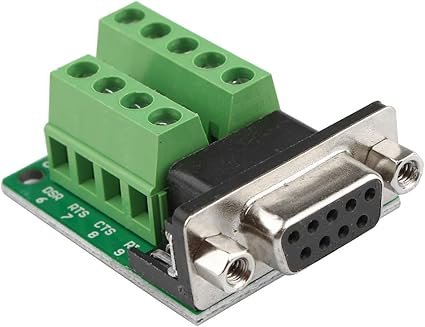

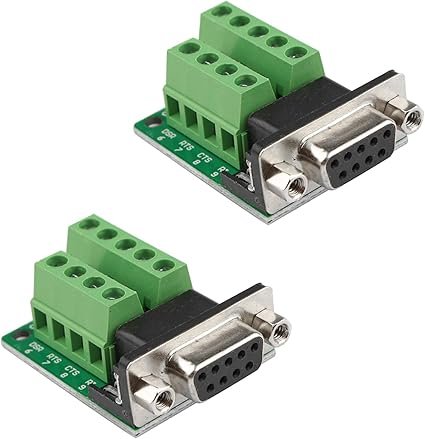

Adaptateur DB9 RS232 à 9 Positions avec Bornier à Vis Femelle/Male
د.ج 600
Cet adaptateur DB9 permet de convertir un connecteur série RS232 (SUB-D à 9 broches) en bornier à vis, facilitant ainsi les connexions manuelles aux fils individuels sans soudure. Il est très utile pour le prototypage, le dépannage, les équipements industriels ou la conversion TTL/RS232, entre autres.

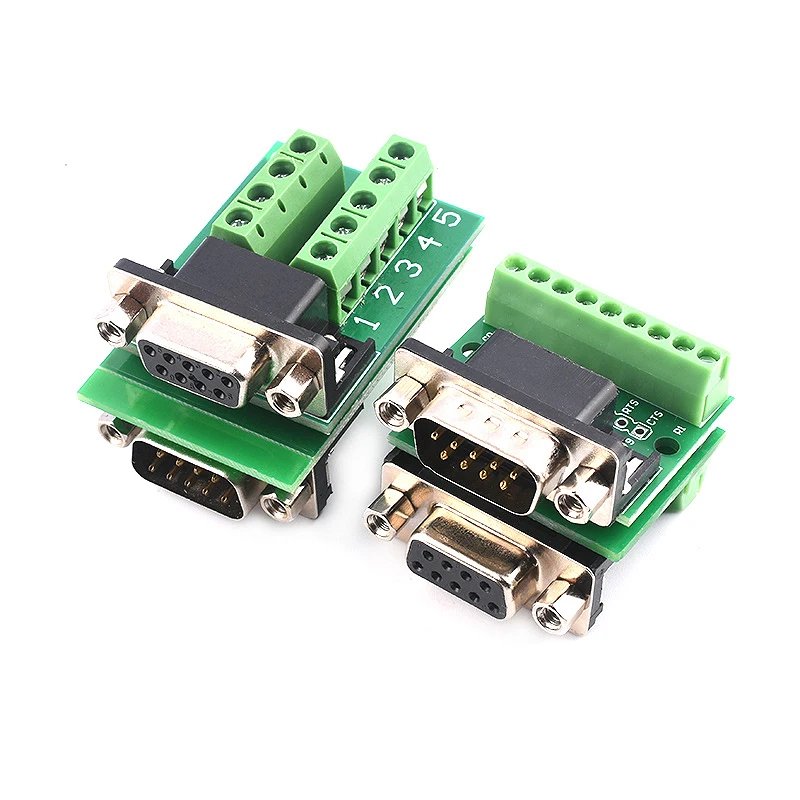

Disponible en deux versions :
-

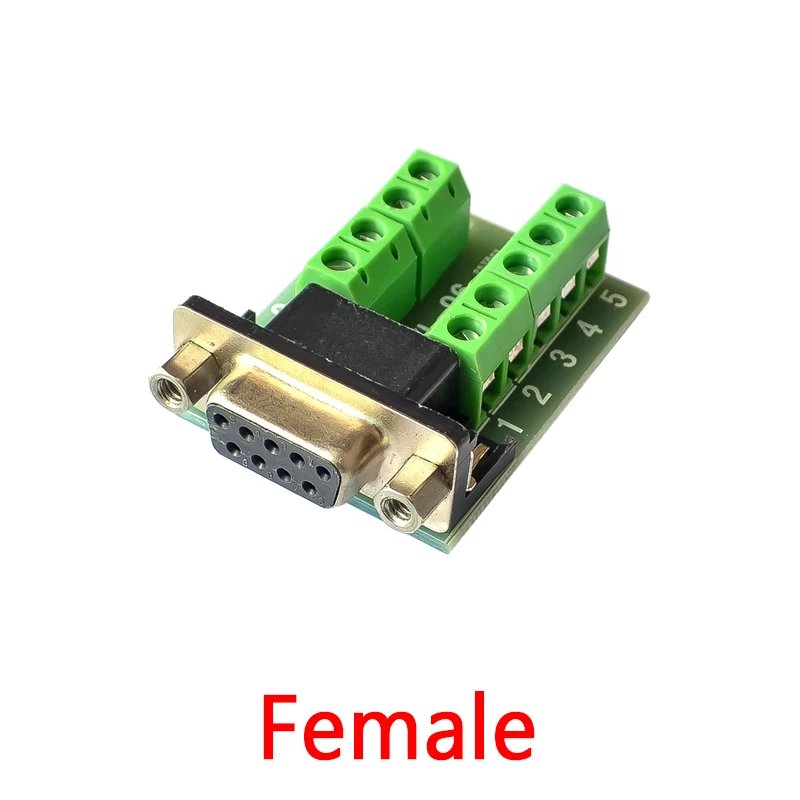

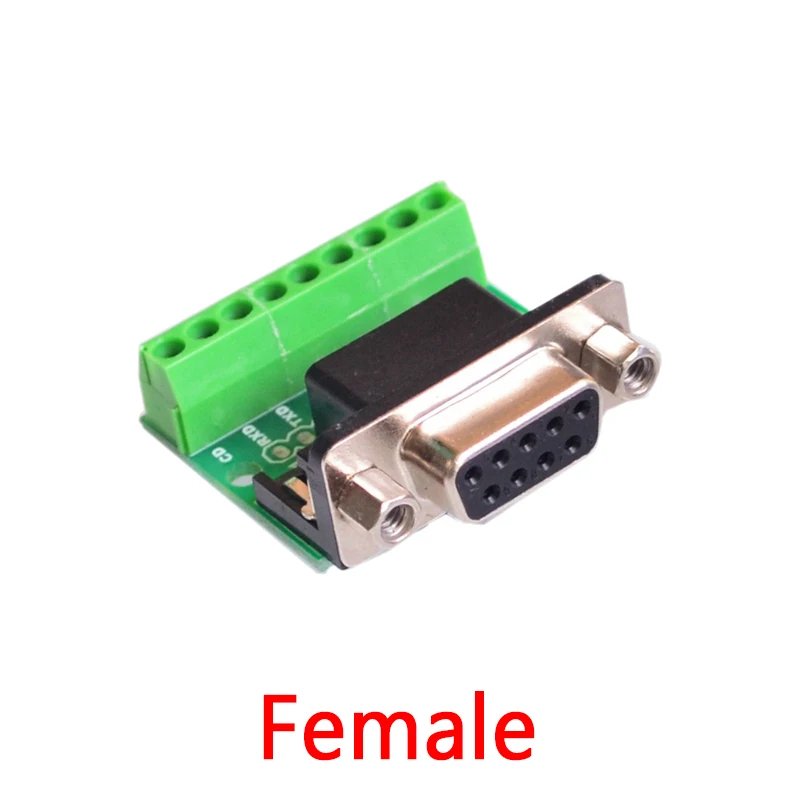

🔹 DB9 Femelle ➜ Bornier à vis
-

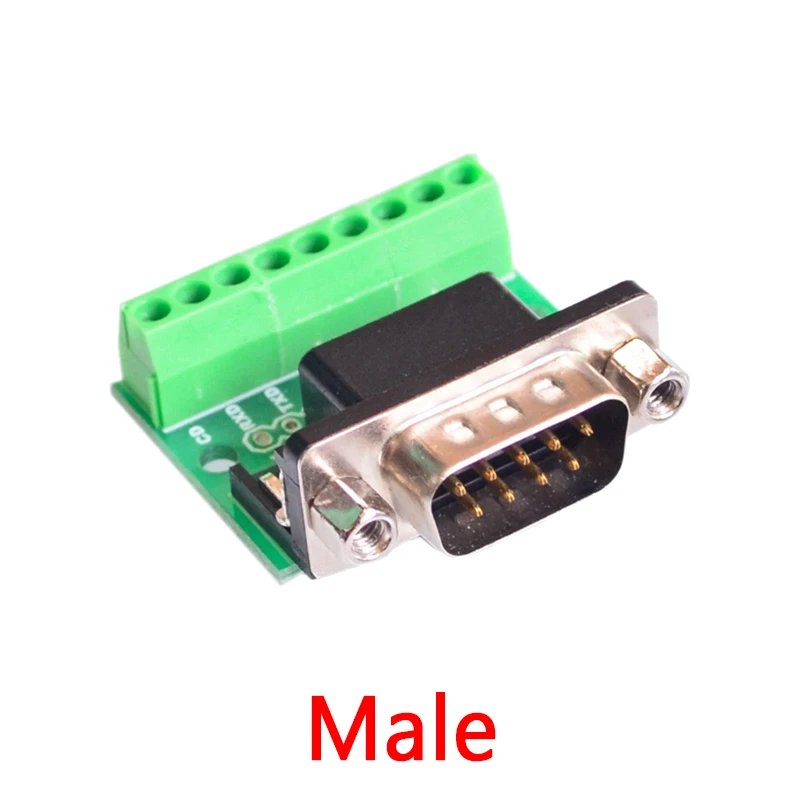

🔸 DB9 Mâle ➜ Bornier à vis
⚙️ Caractéristiques Techniques :
| Paramètre | Détail |
|---|---|
| Connecteur DB9 | Mâle ou Femelle (selon modèle) |
| Type de bornier | 9 positions à vis (pas standard ~5 mm) |
| Signal supporté | RS232 niveau logique standard |
| Tension supportée | Jusqu’à ±15V (RS232 standard) |

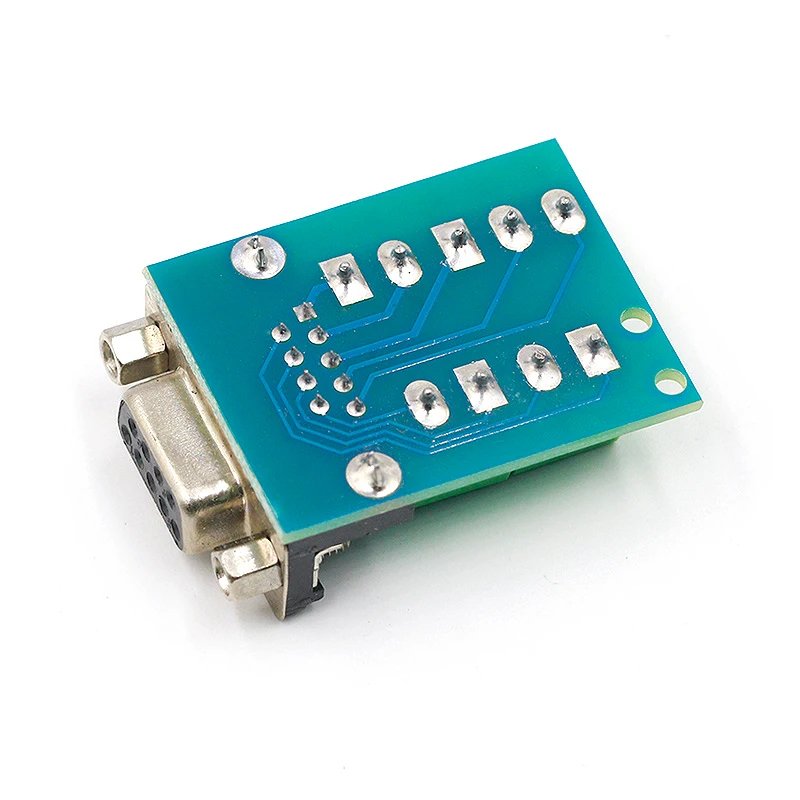

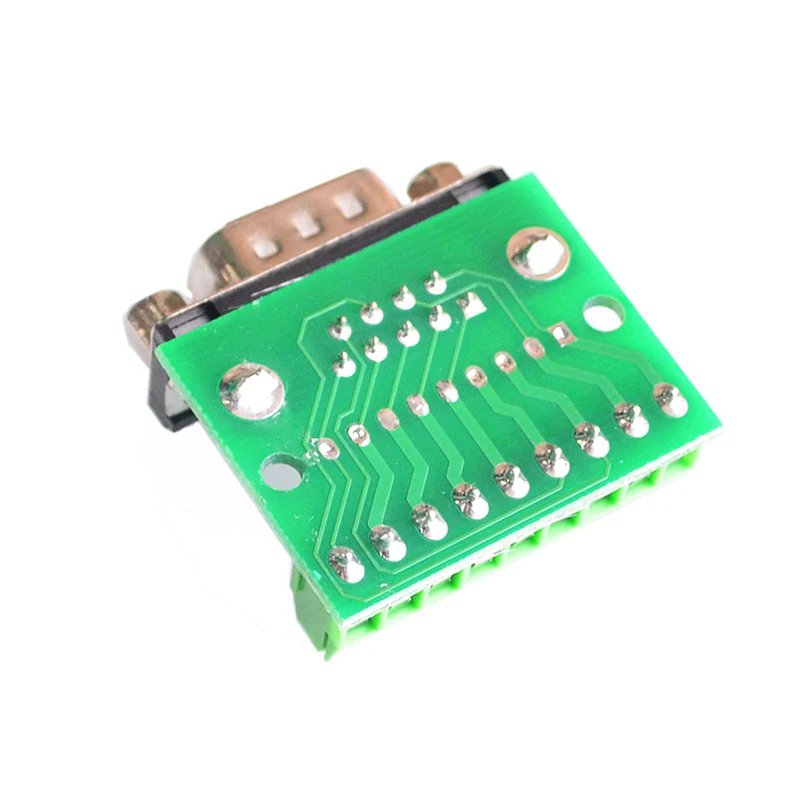

| Matériau PCB | FR4, double face, connecteurs sérigraphiés |
| Fixation | Vis de verrouillage DB9 (filetage standard) |

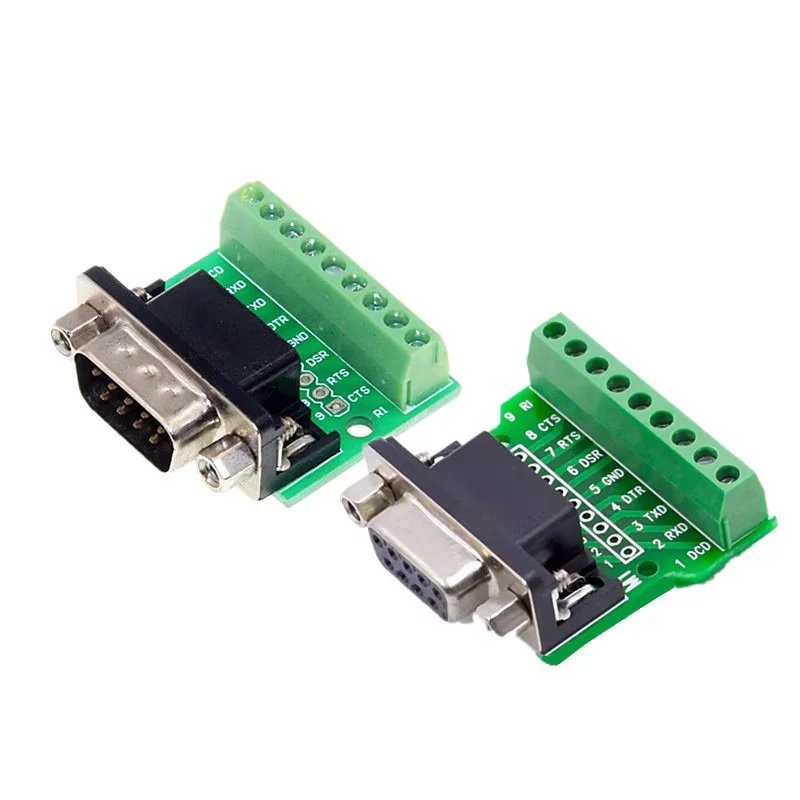

| Sérigraphie | Chaque pin est numérotée et marquée (TX, RX…) |

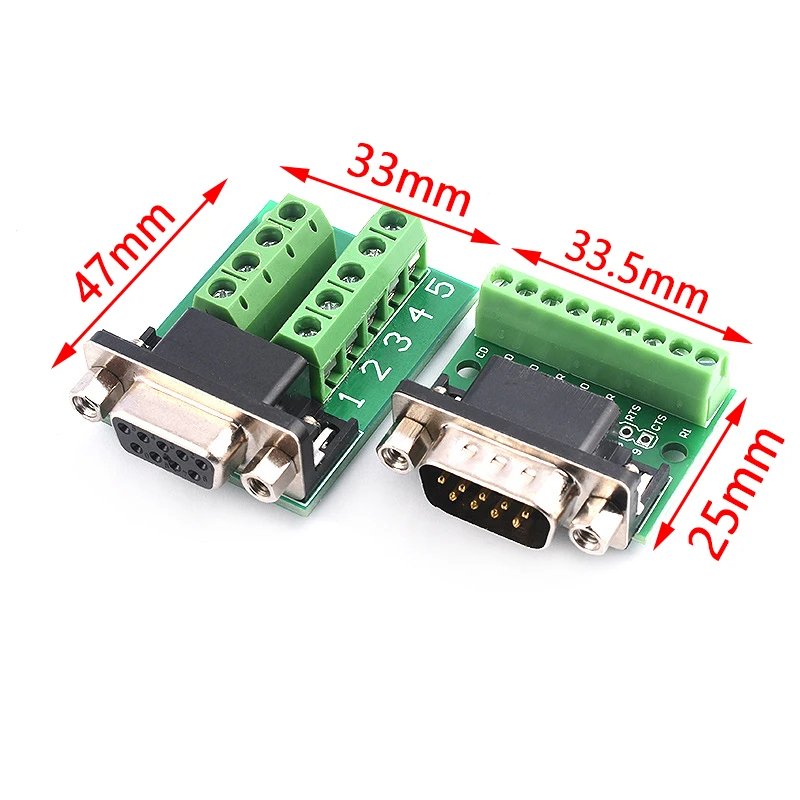

| Dimensions | ~45 x 33 mm selon modèle |
| Poids | Environ 20 g |
📌 Affectation des broches DB9 ➜ Bornier à vis :
| Broche DB9 | Nom du signal | Usage typique |
|---|---|---|
| 1 | DCD | Détection de porteuse |
| 2 | RXD | Réception de données |
| 3 | TXD | Transmission de données |
| 4 | DTR | Terminal prêt |
| 5 | GND | Masse |
| 6 | DSR | Modem prêt |
| 7 | RTS | Demande d’envoi |
| 8 | CTS | Prêt à recevoir |
| 9 | RI | Sonnerie |
✅ Chaque broche correspondante est exposée sur le bornier à vis, facilitant l’accès et le câblage avec un tournevis.
🧰 Applications Courantes :
| Domaine | Utilisation |
|---|---|
| 🛠️ Prototypage | Connexion rapide sans soudure à des modules TTL/RS232 |
| 🖥️ PC Industriel | Interface directe avec PLCs, lecteurs RFID, équipements CNC |
| 🧪 Test et Débogage | Connexions temporaires à des équipements RS232 |
| 🏭 Automatisation | Connexions entre machines, capteurs ou automates |
| 🔄 Convertisseur UART | Utilisé avec des convertisseurs TTL↔RS232 (ex. MAX232, FTDI) |
✅ Avantages :
-
🔧 Facile à utiliser : aucun outil spécial, seulement un tournevis
-
🧷 Sans soudure : idéal pour les tests ou les installations temporaires
-
💼 Universel : compatible avec tous les ports série DB9 standard
-
🔁 Réutilisable : démontage/remontage rapide
-
📌 Version mâle ou femelle disponible selon vos besoins
⚠️ Remarques :
-
🧰 Ce module ne convertit pas les niveaux logiques : il relaie uniquement les broches RS232 du connecteur vers des borniers.
-
⚡ Pour une interface TTL, utiliser un convertisseur TTL↔RS232 (ex. MAX3232, FT232, CH340, etc.)
-
📌 Bien vérifier le brochage de votre équipement avant toute connexion pour éviter des erreurs de câblage.
| MODEL |

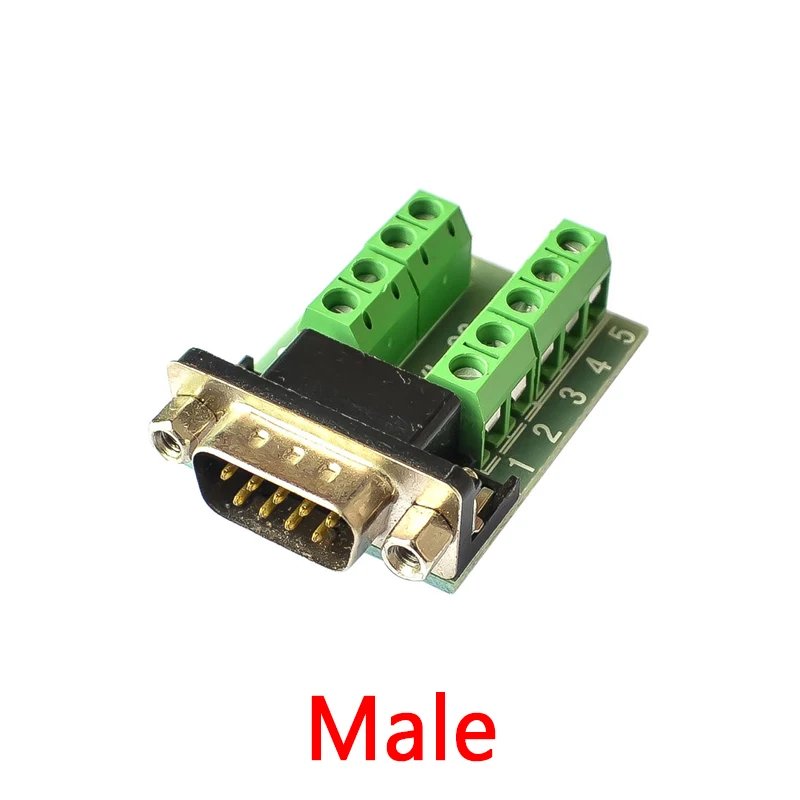

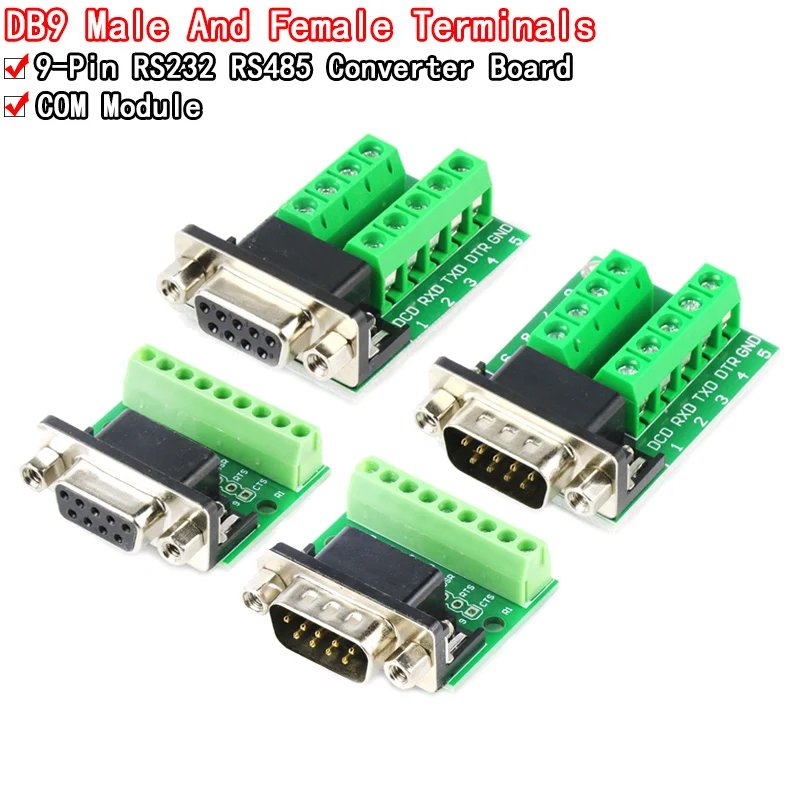

Femelle avec borniers alignés en une seule rangée ,Femelle avec borniers en deux rangées ,Male avec borniers alignés en une seule rangée ,Male avec borniers en deux rangées |
|---|
