Pont à Diode Redresseur KBP206 KBP210 KBP307 KBP310 KBP406 KBP410
د.ج 350

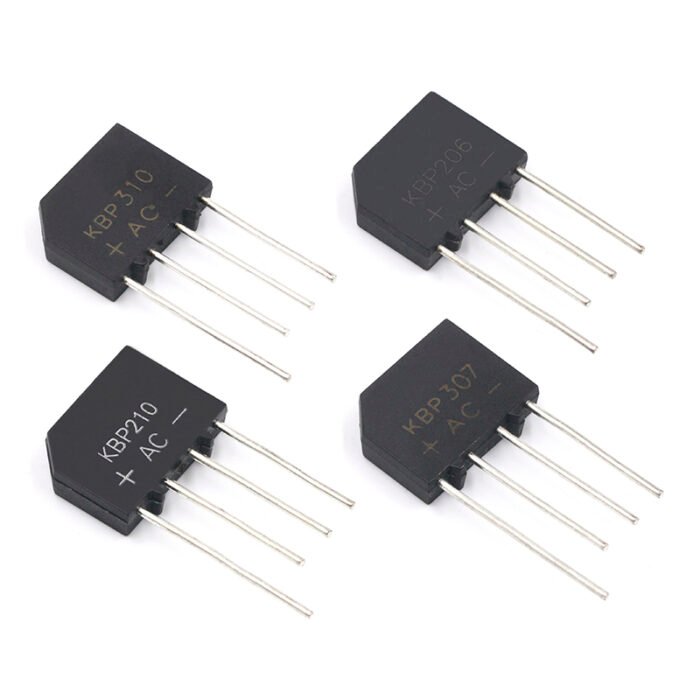

🔲⚡ Pont à Diode Redresseur Série KBP – (KBP206, KBP210, KBP307, KBP310, KBP406, KBP410)
📑 Description
Les ponts redresseurs KBP sont des composants électroniques essentiels pour convertir le courant alternatif (AC) en courant continu (DC).
Ils sont largement utilisés dans les alimentations, les chargeurs, les régulateurs et tout circuit nécessitant une tension DC stable.
Disponibles dans plusieurs versions, ils offrent des tensions et courants adaptés à différents besoins.
⚙️ Caractéristiques techniques principales
| Modèle | Tension max. (VRRM) | Courant (IF) | Boîtier | Fréquence AC | Plage de Température |
|---|---|---|---|---|---|
| KBP206 | 600V | 2A | KBP | 50-60Hz | -55°C → +150°C |
| KBP210 | 1000V | 2A | KBP | 50-60Hz | -55°C → +150°C |
| KBP307 | 700V | 3A | KBP | 50-60Hz | -55°C → +150°C |
| KBP310 | 1000V | 3A | KBP | 50-60Hz | -55°C → +150°C |
| KBP406 | 600V | 4A | KBP | 50-60Hz | -55°C → +150°C |
| KBP410 | 1000V | 4A | KBP | 50-60Hz | -55°C → +150°C |
✅ Avantages
-
🔌 Redressement efficace du courant AC en DC.
-
📏 Format compact avec montage facile en PCB ou radiateur.
-
⚡ Versions adaptées de 2A à 4A et 600V à 1000V.
-
🔐 Protection contre les surcharges grâce à une bonne dissipation thermique.
-
🌍 Largement utilisé → pièce standard universelle.
🚀 Applications
-
🔋 Alimentation à découpage et transformateurs.
-
💡 Circuits d’éclairage LED et néons.
-
🔧 Chargeurs de batteries et alimentations industrielles.
-
🖥️ Équipements électroniques domestiques et informatiques.
-
⚙️ Convertisseurs et moteurs DC.
🎯 Conclusion
Les ponts redresseurs KBP (KBP206 → KBP410) sont des composants incontournables pour tout montage nécessitant une alimentation en courant continu.
Polyvalents, robustes et économiques, ils s’intègrent dans de nombreux projets électroniques et industriels.
| PONT |
KBP206 ,KBP210 ,KBP307 ,KBP310 ,KBP406 ,KBP410 |
|---|
