Vous semblez parler d’un capteur d’humidité du sol conçu pour être utilisé avec Arduino, et spécifiquement d’un modèle résistif amélioré, avec une sonde résistante à la corrosion. Voici une fiche complète et claire de ce type de capteur :

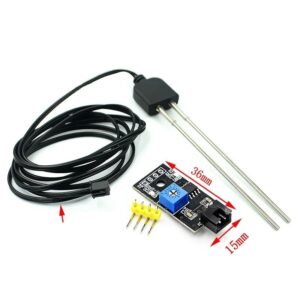

🌱🔍 Capteur d’humidité du sol – Sonde résistive anticorrosion pour Arduino

🧩 Description :

Ce module de détection d’humidité du sol est basé sur le principe de conduction électrique : il mesure la résistance du sol entre deux sondes. Plus le sol est humide, plus il conduit l’électricité, donc la valeur lue est plus basse.

Ce modèle est traité contre la corrosion, contrairement aux modèles classiques qui rouillent rapidement.

📦 Composants du module :

⚙️ Fonctionnement :

• Sortie analogique (A0) : connectée à une entrée analogique Arduino (ex: A0). Elle renvoie une valeur entre 0 (très humide) et 1023 (très sec).

• Sortie numérique (D0) : s’active ou non en fonction du seuil réglé avec le potentiomètre.

🔌 Connexion type avec Arduino :

✅ Avantages de la version résistive anticorrosion :

• 🌧️ Revêtement protecteur pour éviter l’oxydation rapide

• ⏳ Meilleure durée de vie

• 💸 Moins cher que les capteurs capacitifs

• ⚙️ Utilisation très simple

🔄 Alternatives :

• 🌡️ Capteur capacitif d’humidité du sol (non corrosif, plus précis)

• 🌦️ Capteurs combinés : température + humidité du sol

🌱🔬 Capteur d’humidité du sol capacitif (anti-corrosion) pour Arduino/ESP32

🧩 Description :

Le capteur capacitif d’humidité du sol détecte le niveau d’humidité sans contact direct avec des fils conducteurs exposés, ce qui le rend résistant à la corrosion 💪. Il fonctionne en mesurant les variations de capacité du sol.

🛠️ Caractéristiques techniques :

🔌 Connexion typique :

🧠 Fonctionnement :

• Plus le sol est humide, plus la capacité détectée est élevée → valeur analogique basse

• Plus le sol est sec, plus la capacité est faible → valeur analogique élevée

📈 Interprétation des valeurs (à calibrer selon le sol) :

✅ Avantages du capteur capacitif :

⚠️ Précautions :

• Évitez les tensions > 5V

• Ne pas immerger entièrement le capteur (jusqu’à la ligne blanche maximum)

• Calibrez selon votre type de sol et conteneur

🔄 Extensions possibles :

• 📱 Application mobile via WiFi (ESP32 + Blynk/Firebase)

• 📟 Écran OLED pour affichage local

• 🪴 Contrôle automatique d’arrosage avec relais/pompe

• 🔋 Utilisation avec batterie 18650 et charge solaire

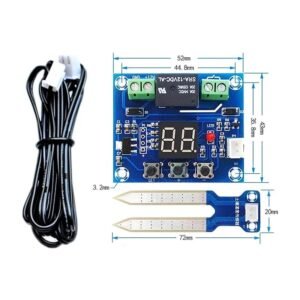

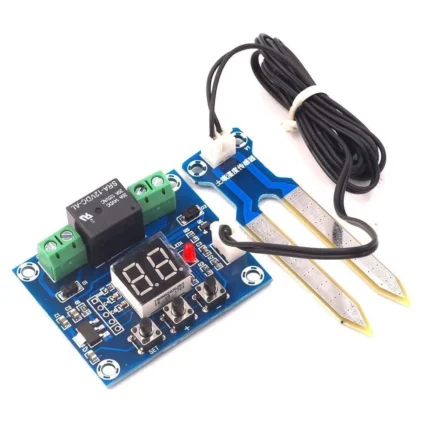

🌱🔧 Module XH‑M214 – Contrôleur d’humidité du sol

le module XH‑M214, un contrôleur de type capacitif avec affichage et relais pour un système Arduino ou ESP32 :

📋 Caractéristiques principales

• F0 : seuil de déclenchement (début arrosage)

• F1 : seuil d’arrêt (fin arrosage)

• F2 : compensation entre modules
  | 📏 Dimensions | 52 × 43 × 16 mm (carte), sonde ~20 × 72 mm |
  | ⚖️ Poids | Environ 28–36 g |

🔌 Fonctionnement

1. Insertion : plongez uniquement la sonde dans le sol (elle est protégée contre la corrosion).

2. Affichage : indication en % RH en temps réel.

3. Automatisme :

   • Dès que l’humidité < seuil F0 → RELAIS ON (pompe ou électrovanne activée).

   • Dès que l’humidité > seuil F1 → RELAIS OFF.

4. Compensation F2 : utile pour synchroniser plusieurs modules identiques

✅ Avantages du XH‑M214

• ✅ Connecteur complet : capteur, carte de commande, relais intégré.

• ✅ Contrôle précis et autonome : pas besoin de microcontrôleur.

• ✅ Robuste : sortie 10 A, sonde protégée contre la corrosion.

⚠️ À prendre en compte

• 💡 Nécessite 12 V d’alimentation (modules 3.3–5 V ne conviennent pas).

• 📦 Moins flexible que des modules bruts : pas de sortie analogique pour + analyse externe.

• 🔌 Pas destiné aux systèmes basse tension (Arduino/ESP32 seuls).

🔍 Conclusion

Le module XH‑M214 est idéal si vous voulez un système autonome d’arrosage automatique, sans écriture de code, prêt à l’emploi. Sa robustesse et ses réglages via boutons sont parfaits pour un usage simple et fiable.

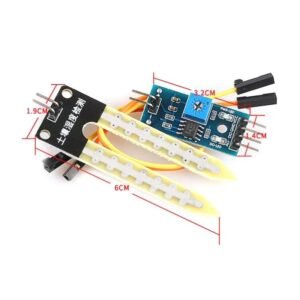

capteur d’humidité du sol YL‑69 / YL‑39, largement utilisé avec Arduino ou ESP32 :

📋 Description & Fonctionnalités

• Composé de deux parties :

  • Sonde YL‑69 (électrodes métalliques à plonger dans le sol)

  • Module logique YL‑39 (placé sur l’électrode, avec comparateur LM393)

• Sorties :

  • Analogique (A0) : valeur de 0 à 1023

  • Numérique (D0) : active/inactive selon un seuil ajustable via un potentiomètre

• Alimentation : 3.3 V à 5 V (compatible Arduino/ESP32)

• LEDs :

  • Rouge → alimentation du module

  • Verte → état logique du D0 (humid/dry)

🔌 Connexion typique

🔧 Fonctionnement

• Sol sec → résistance élevée → tension analogique élevée

• Sol humide → résistance faible → tension analogique low, D0 bas après seuil réglé

• Réglage du potentiomètre bleu pour ajuster la sensibilité

⚠️ Précautions & améliorations

• Corrosion rapide : les électrodes se dégradent assez vite — un utilisateur suggère d’alimenter la sonde brièvement, uniquement pendant la lecture, via une broche digitale

• DIY possible ? : l’électronique du module est simple (résistance + comparateur), un bricolage avec clous et résistance serait faisable

• Consommation : le module consomme ~35 mA en continu. Pour projets sur batterie, pensez à l’alimenter seulement pour la mesure .

✅ Avantages

• 🔹 Faible coût

• 🔹 Double sortie (digital+analog.)

• 🔹 Réglage facile du seuil

❌ Inconvénients

• ⚠️ Corrosion rapide des électrodes

• 📉 Moins précis que les capteurs capacitifs

• 🔌 Consomme même en veille
