Caractéristiques

• Paquet : SOIC à 8 plombs
• communication bidirectionnelle
• Température de fonctionnement : jusqu’à 105 ℃
• Vitesse de transfert : 25 Mbps

• Tension : 5 V
  • 1,1 mA maximum par canal à 0 Mbps – 2 Mbps
  • 3,7 mA par canal maximum à 10 Mbps
  • 8,2 mA par canal maximum à 25 Mbps
  • 0,8 mA par canal maximum à 0 Mbps – 2 Mbps
  • 2,2 mA par canal maximum à 10 Mbps
  • 4,8 mA par canal maximum à 25 Mbps

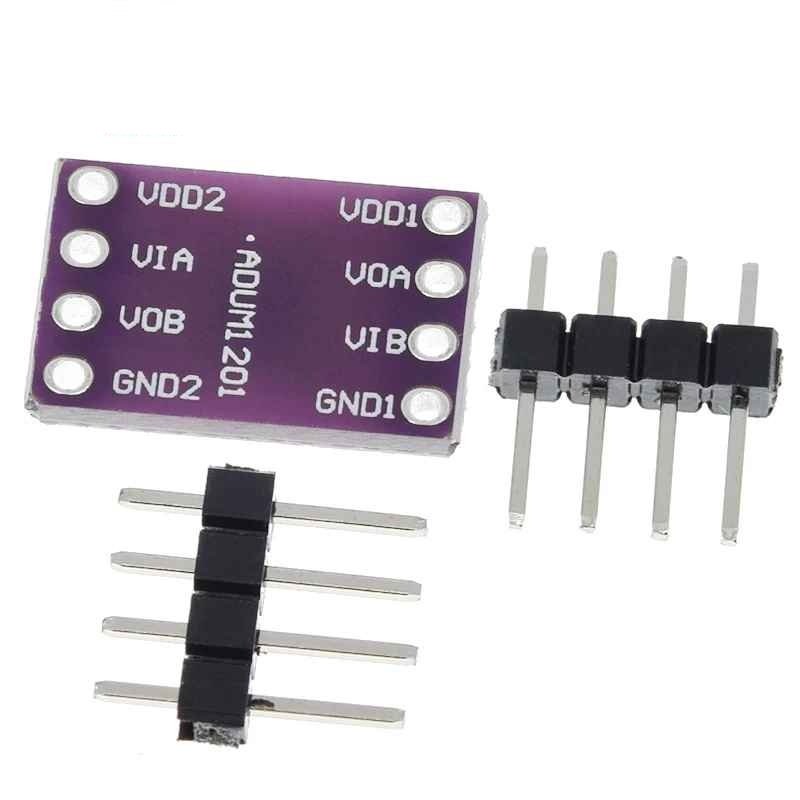

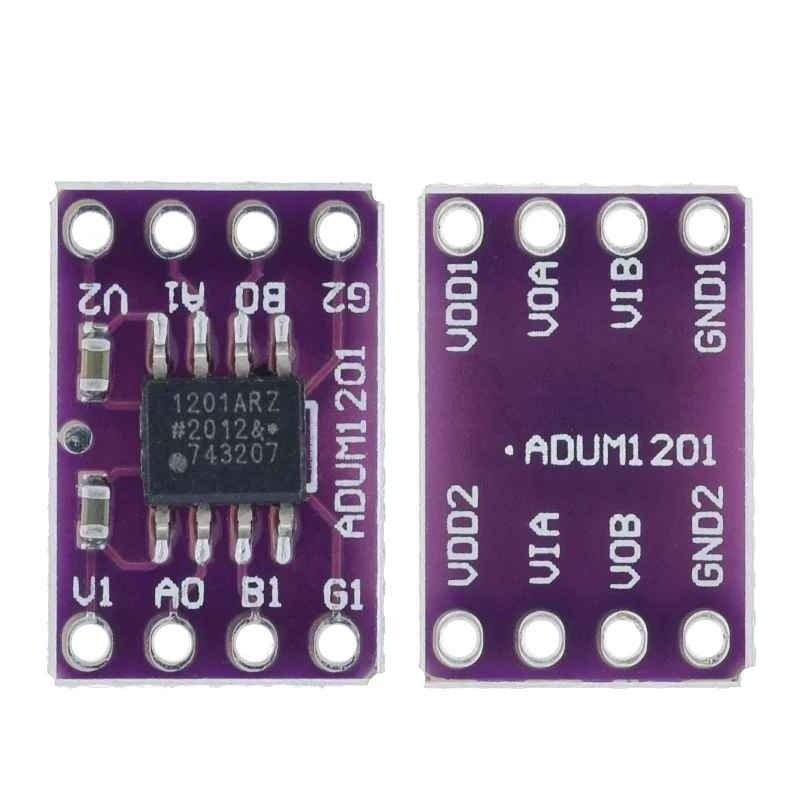

Épingles

• VDD1 – isolateur de tension d’alimentation 1.
• VOA – Une sortie logique
• VIB – Logique d’entrée B
• GND1 – une table de broches isolantes
• GND2 – table d’isolateurs de broches pour deux
• VOB – sortie logique B
• VIA – Une entrée logique
• VDD2 – isolateur de tension d’alimentation 2.

Pour plus de détails, consultez la fiche technique ci-jointe.

Taille: 22 * ​​10 mm
Le forfait comprend:

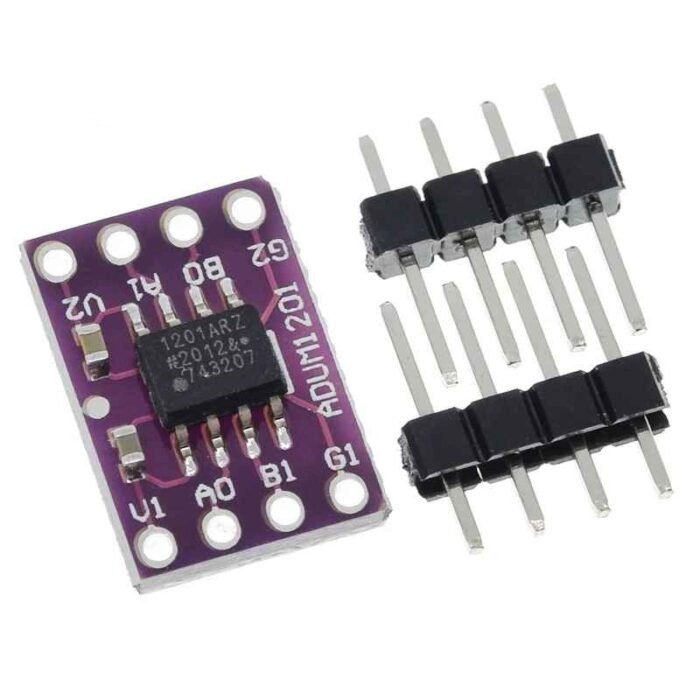

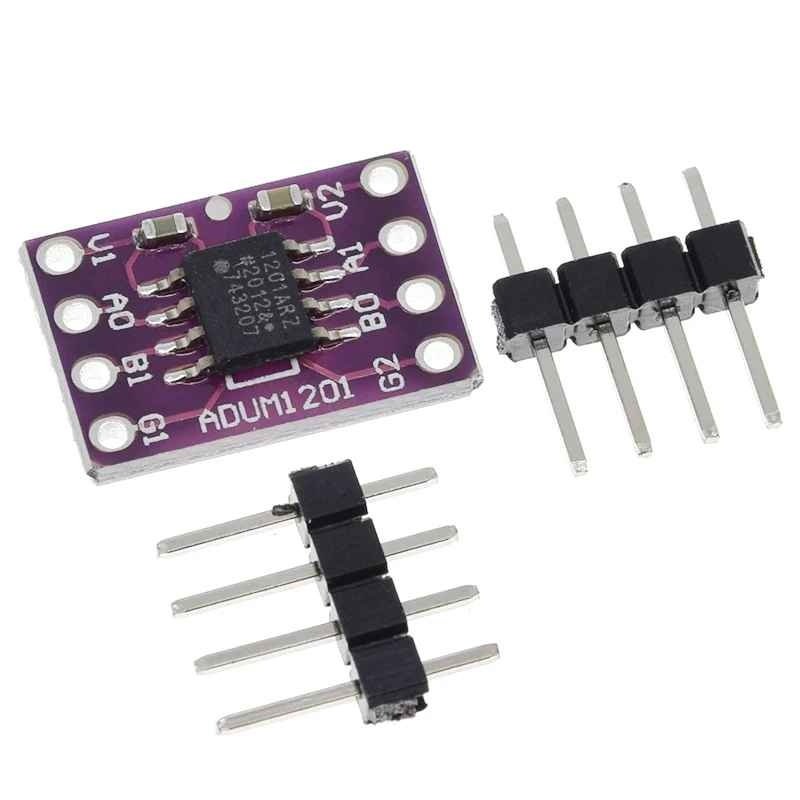

2 pièces ADUM1201ARZ Carte d’isolateur magnétique

Caractéristiques et détails :
* Une vitesse plus élevée peut atteindre 125 Mbps.
* Consommation d’énergie inférieure au même taux de transfert de données lorsque l’isolateur optique traditionnel 1/10, le courant de fonctionnement minimum 0,8 mA.
* Précision de synchronisation plus élevée, rejet de mode commun transitoire, le degré de correspondance entre les canaux est meilleur que l’isolateur optique traditionnel.
* Plus l’intégration est petite, plus la surface de la carte de circuit imprimé (PCB) est de 40% de l’isolateur photoélectrique traditionnel.
* Application : isolation de l’émetteur-récepteur RS-232/RS-422/RS-485
