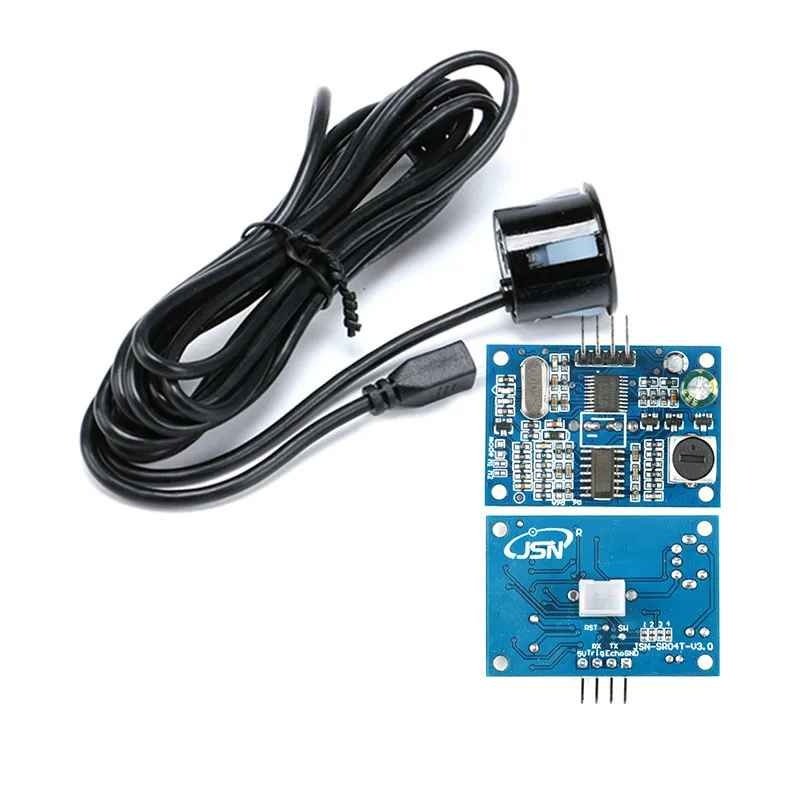

capteur distance à ultrasons étanche JSN-SR04T-3.0

Le capteur à ultrasons étanche JSN-SR04T-3.0 est une version robuste et étanche du classique HC-SR04, spécialement conçu pour des environnements extérieurs ou humides, comme la mesure de niveau d’eau, la détection dans des milieux poussiéreux, ou la détection extérieure de véhicules.

Voici un aperçu technique détaillé du JSN-SR04T-3.0 :

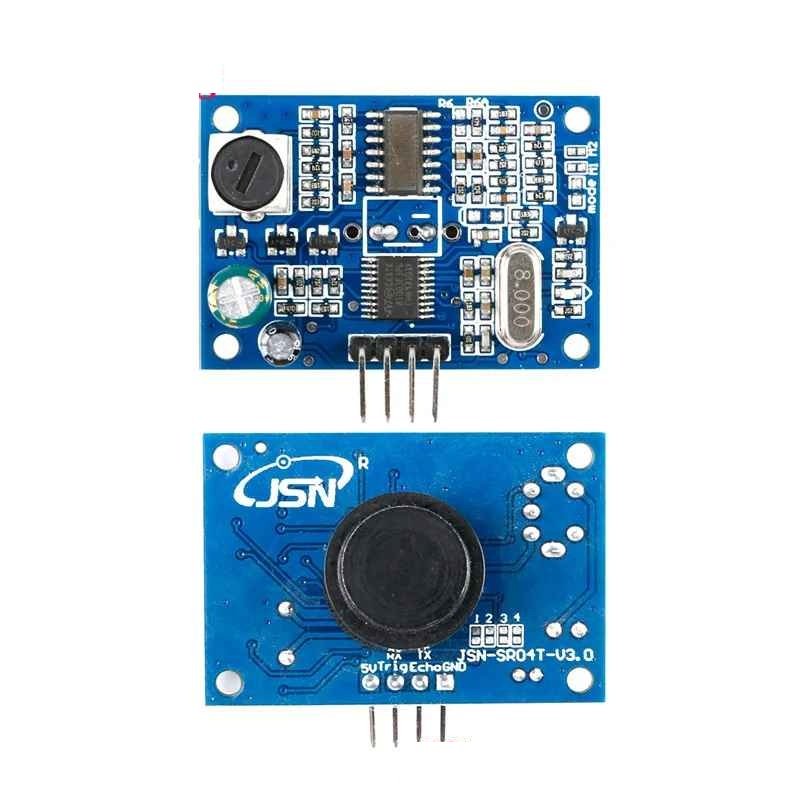

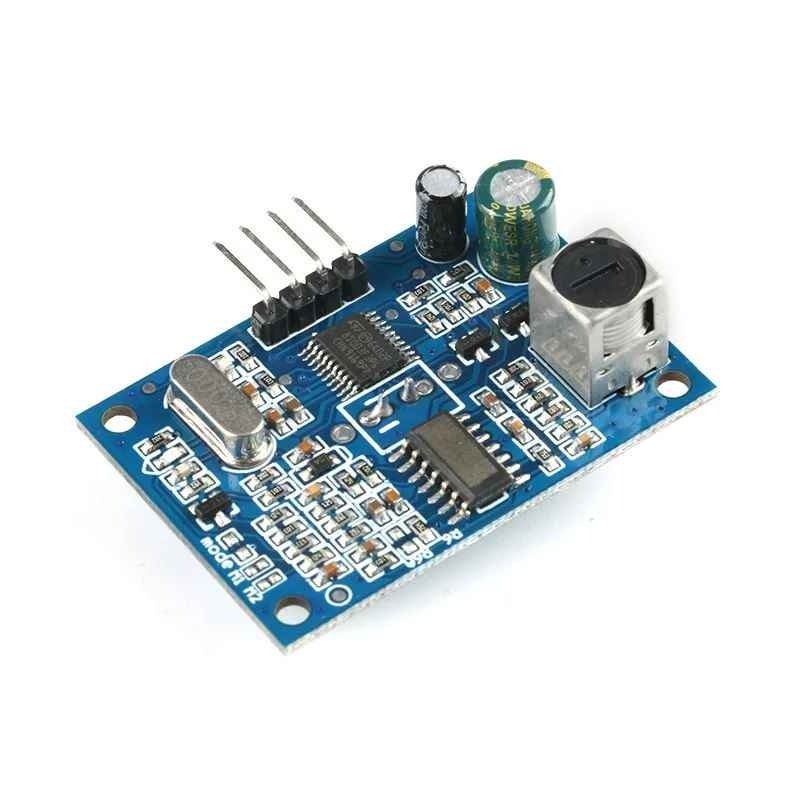

La nouvelle version du SR04T-V3.0 récemment publiée résout le problème des sauts de données aveugles et améliore la stabilité du produit.Le module de télémétrie ultrasonique JSN-SR0T4-V3.0 peut fournir une fonction de détection de distance sans contact de 21 à 600 cm, la précision de télémétrie peut atteindre 3 mm ; le module se compose d’un capteur à ultrasons et d’un circuit de commande intégré à l’émetteur-récepteur.L’utilisation du mode one est compatible avec notre module HC-SR04

Caractéristiques :

1.Petite taille et facile à utiliser :

2.Basse tension et faible consommation d’énergie :

3.Haute précision de mesure ;

4.Forte anti-interférence ;

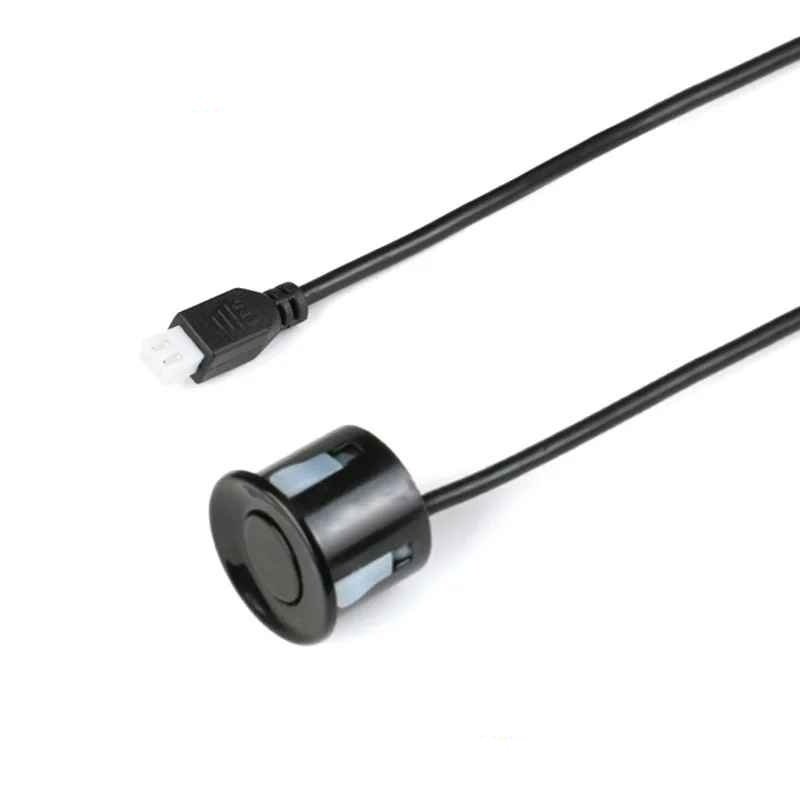

5.Sonde étanche fermée intégrée avec fil, adaptée aux occasions de mesure humides et difficiles

Tension de fonctionnement : CC : 3,0 V-5,5 V.

Courant de fonctionnement : moins de 8 mA

Fréquence de la sonde : 40 kHz

La plus longue portée : 600 cm

Portée récente : 20 cm

Précision à longue portée : ± 1 cm

Résolution : 1mm

Angle de kilométrage : 75 degrés

Signal de déclenchement d’entrée : 1.Impulsion TTL supérieure à 10 uS ; 2.Commande d’envoi de port série 0X55

Signal d’écho de sortie Signal de niveau de largeur d’impulsion de sortie, ou TTL

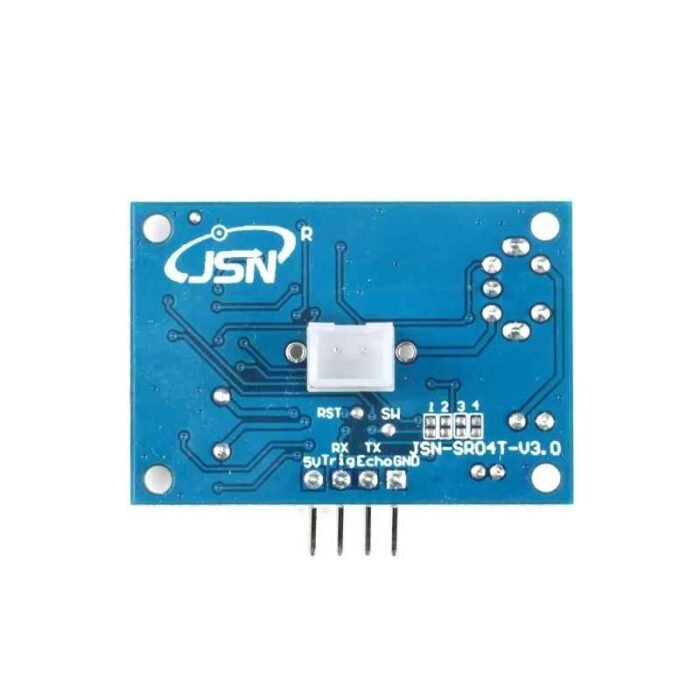

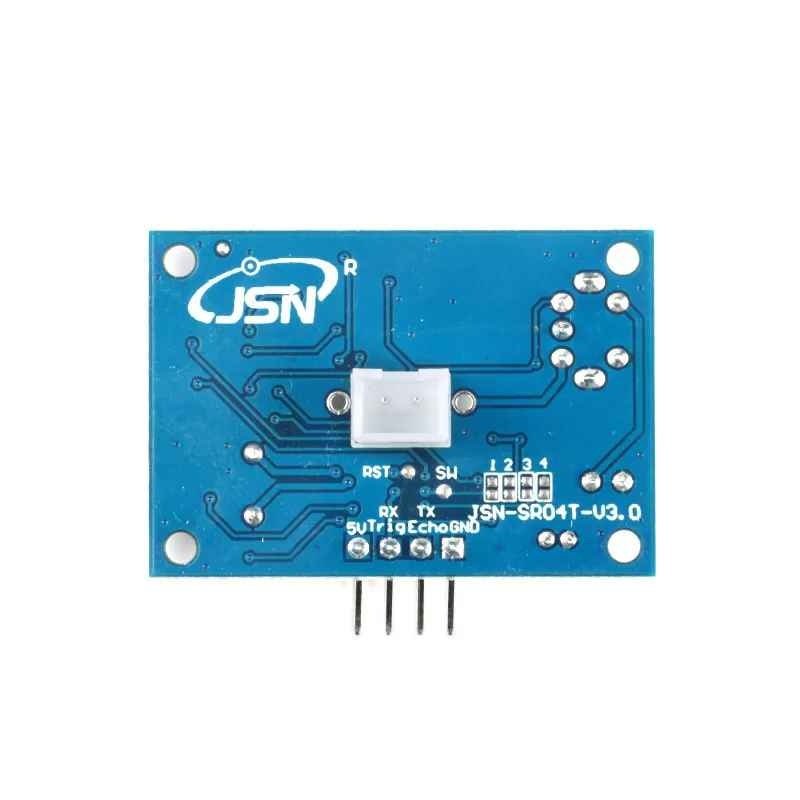

Câblage :

3-5.5V (puissance +)

Trig (Contrôle) RX

Écho (sortie) TX

GND (puissance-)

Température de fonctionnement : -20-+70 degrés

Description de la fonction : 6 modes

1.Petite taille et pratique à utiliser ;

2.Basse tension et faible consommation d’énergie ;

3.Mesure de la hauteur ;

4.Forte anti-interférence ;

5.Sonde à ruban étanche fermée intégrée, adaptée aux occasions de mesure humides et difficiles.

ØApplication du produit :
1.Portée horizontale ;

2.Évitement d’obstacles et contrôle automatique ;

3.Approche de l’objet, sensibilisation à la présence

4.Contrôle de la circulation ;

5.Sécurité, contrôle industriel ;

6.Intelligence artificielle, enseignement et recherche

Principe de fonctionnement de base :

(1) Utilisez le port IO TRIG pour déclencher la mesure de distance et donner un signal de haut niveau d’au moins 10us ;

(2) Le module envoie automatiquement 8 ondes carrées de 40 kHz et détecte automatiquement s’il y a un retour de signal ;

(3) Lorsqu’un retour de signal, un niveau élevé est émis via le port IO ECHO, et la durée du niveau élevé est la durée de l’onde ultrasonique au retour. Distance de test = (temps de haut niveau * vitesse du son (340 M/S))/2 ;
