Name: Carte de développement Waveshare RP2040-ETH Raspberry Ethernet RJ45
SKU: SS05
Availability: InStock

Carte de développement Waveshare RP2040-ETH Raspberry Ethernet RJ45

د.ج 4000

📌 EMPLACEMENT : SS05

1 en stock

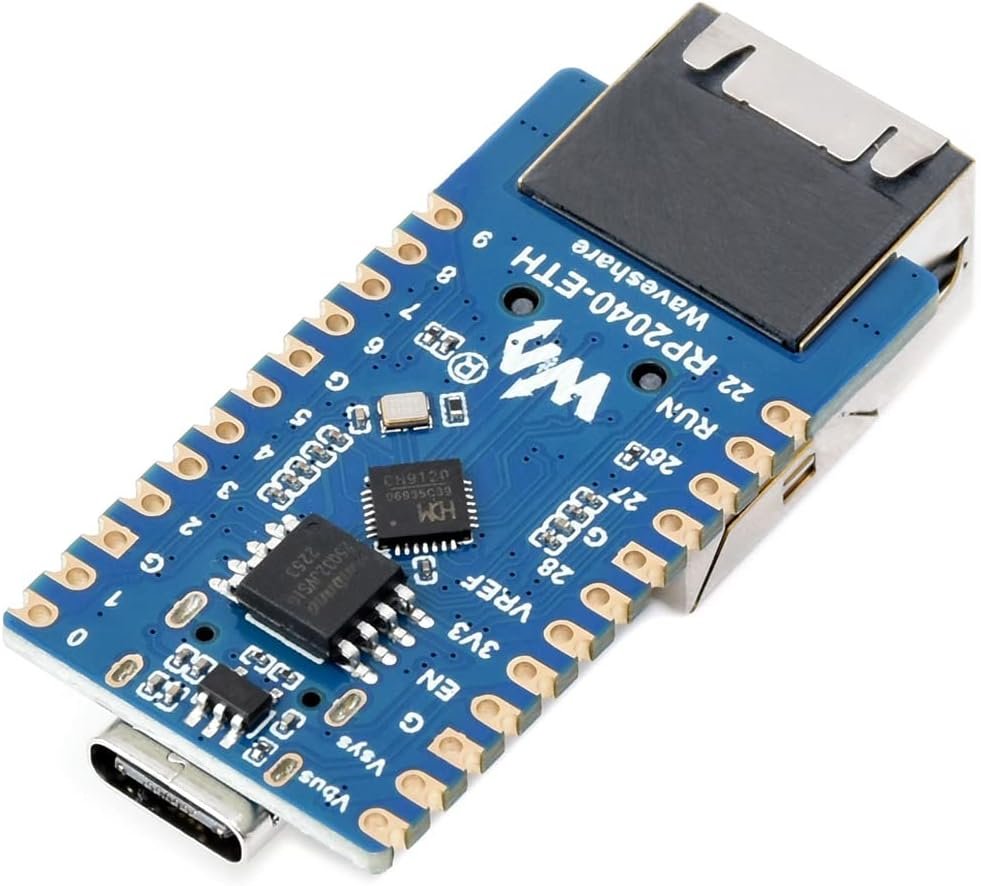

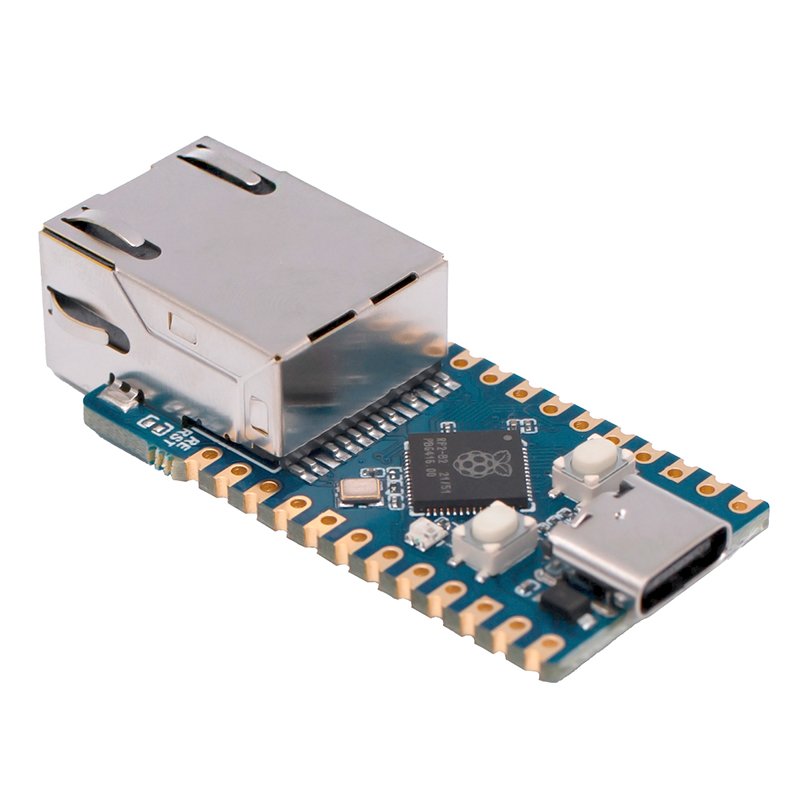

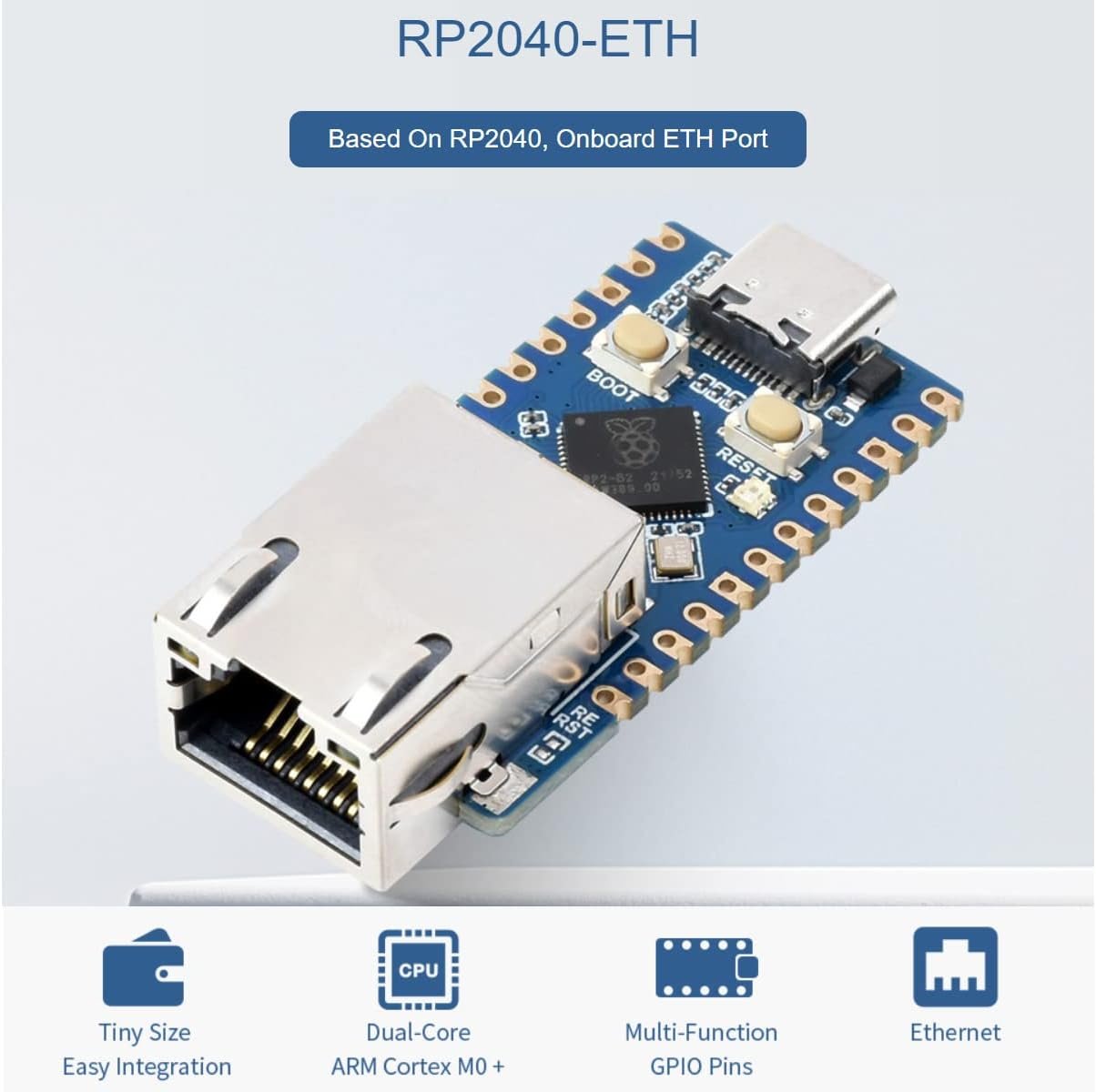

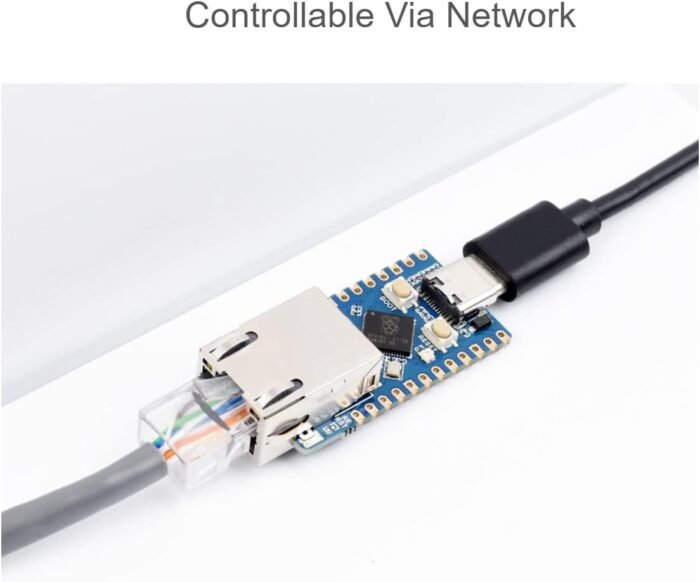

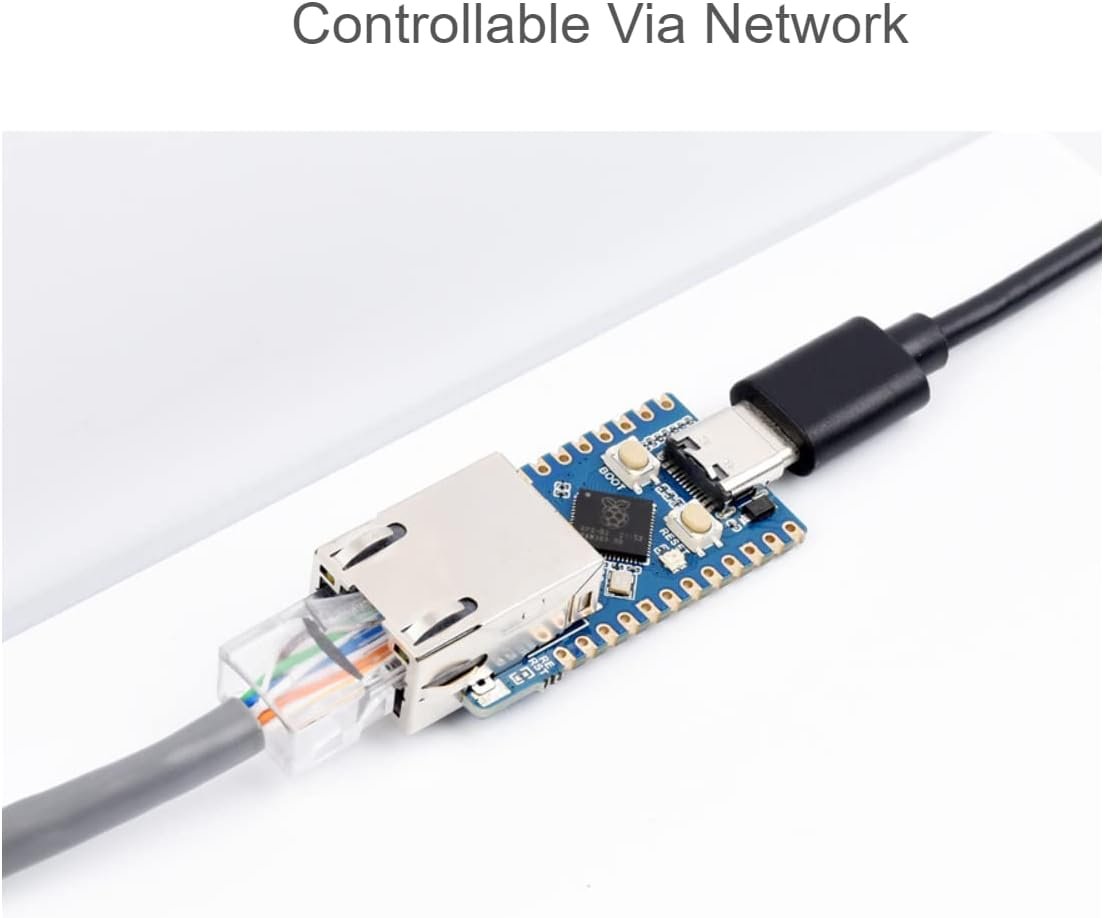

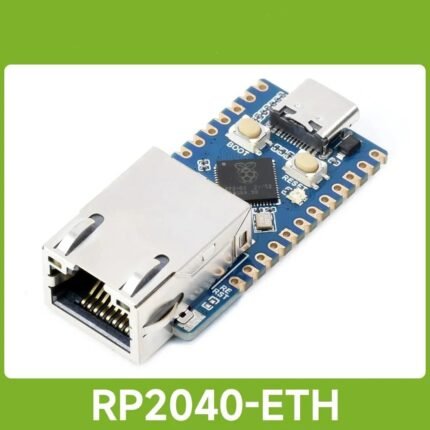

La carte de développement Waveshare RP2040-ETH intègre le microcontrôleur Raspberry Pi RP2040 et prend en charge Ethernet . Elle est conçue pour les applications IoT , les appareils en réseau et les projets embarqués nécessitant une connexion réseau filaire stable .

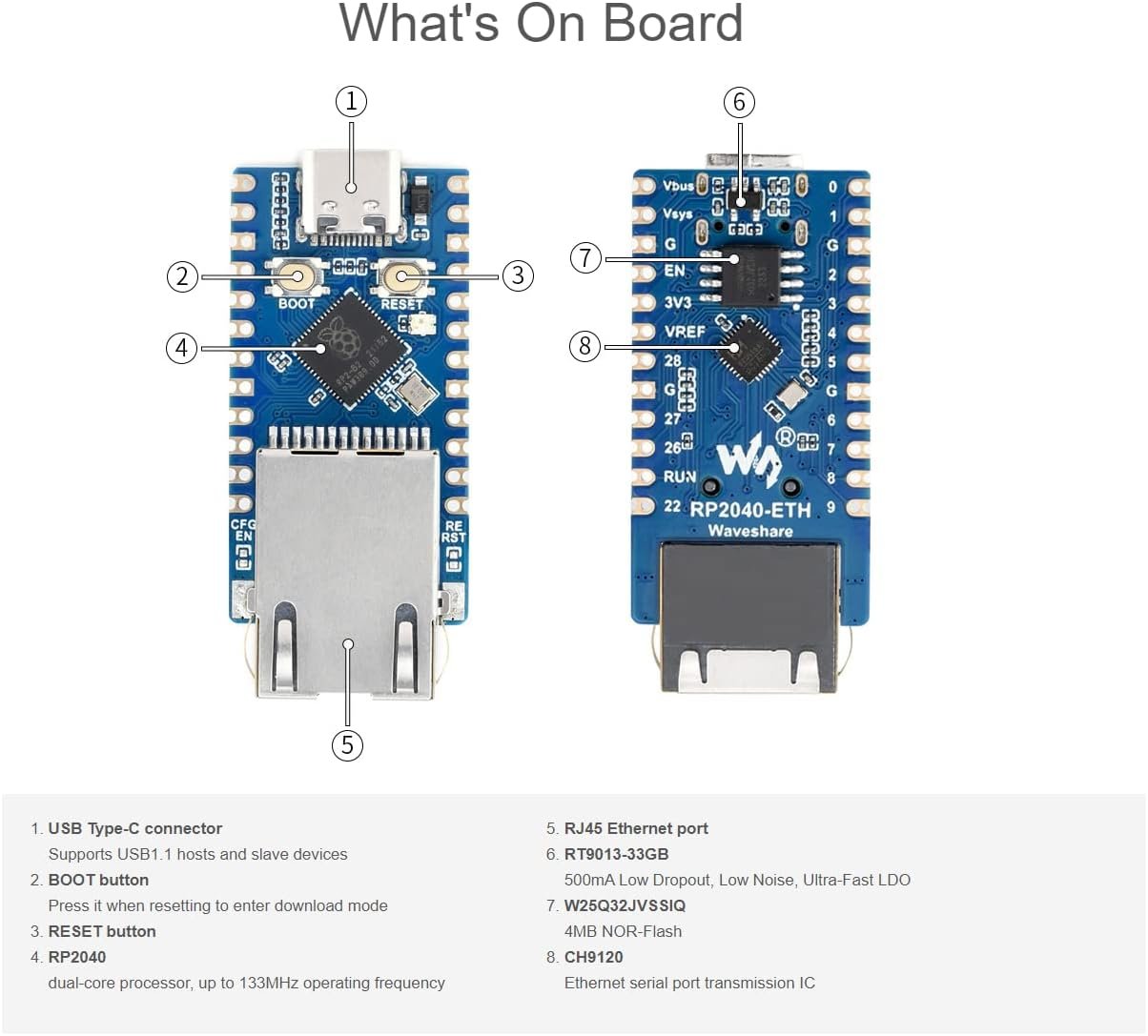

📦 Vue Générale & Éléments Clés

🔌 RJ45 Ethernet : port 10/100 Mbps avec LEDs intégrées pour statut de connexion
🔁 USB Type‑C : alimentation et programmation, prise en charge USB‑1.1
🟢 Buttons : BOOT (reprogrammation) & RESET (redémarrage)
⚙️ CH9120 : gère Ethernet avec pile TCP/IP intégrée
🟡 RT9013‑33GB : régulateur LDO 3,3 V, 500 mA
💾 W25Q32 : mémoire NOR‑Flash 4 Mo externe pour firmware
🟣 Castellated GPIO : 14 broches multifonctions compatibles Pico HATs

📊 Tableau Coloré des Caractéristiques Techniques

🧩 Élément	🎨 Spécifications RP2040‑ETH Mini	🌈 Couleur
🧠 Processeur	Dual-core ARM Cortex‑M0+ @ 133 MHz (RP2040)	🟪 Violet
💾 RAM interne	264 Ko SRAM	🟦 Bleu
💾 Flash externe	4 Mo NOR‑Flash (W25Q32)	🟫 Marron
🌐 Ethernet	RJ45 10/100 Mbps via CH9120 + TCP/IP intégré	🟩 Vert
🔌 Alimentation	3,3 V régulé (RT9013‑33GB), USB Type‑C	🟢 Vert clair
⚙️ GPIO	14 broches (SPI, I²C, UART, PWM, ADC via Pico SDK)	🟨 Jaune
🧩 PIO machines	8 x PIO pour périphériques ou timing fins	🟧 Orange
🔘 Boutons	BOOT (upload) & RESET	🟥 Rouge
🎯 Programmation USB	Drag-and-drop via USB‑C (mass storage)	⚪ Blanc
🌡️ Capteur temp. interne	Température du RP2040	🟦 Bleu clair

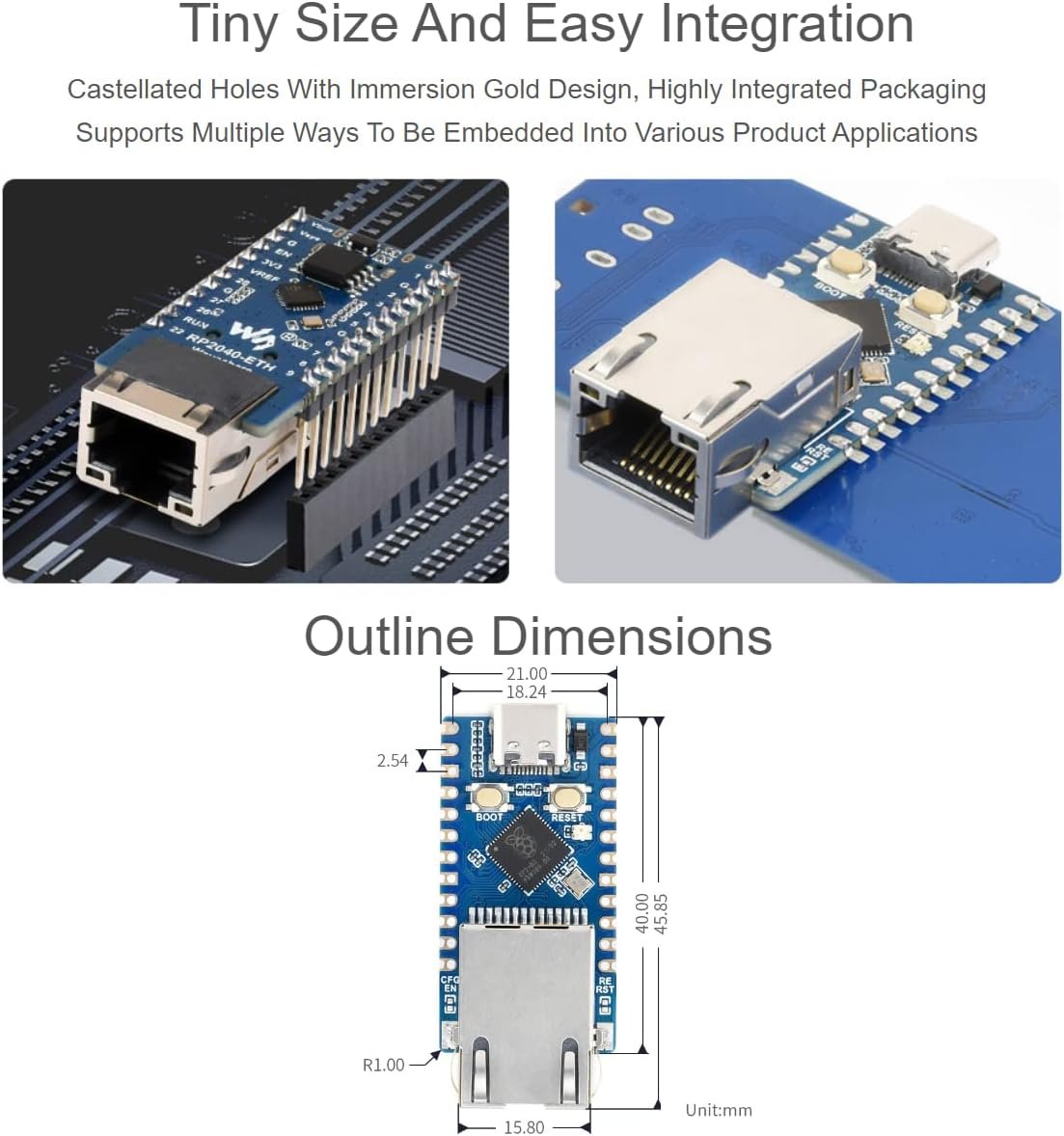

📏 Format	≈45 × 21 mm, trous castellated or badge-pinable	⚫ Gris

🔄 Fonctionnalités & Modes de Communication

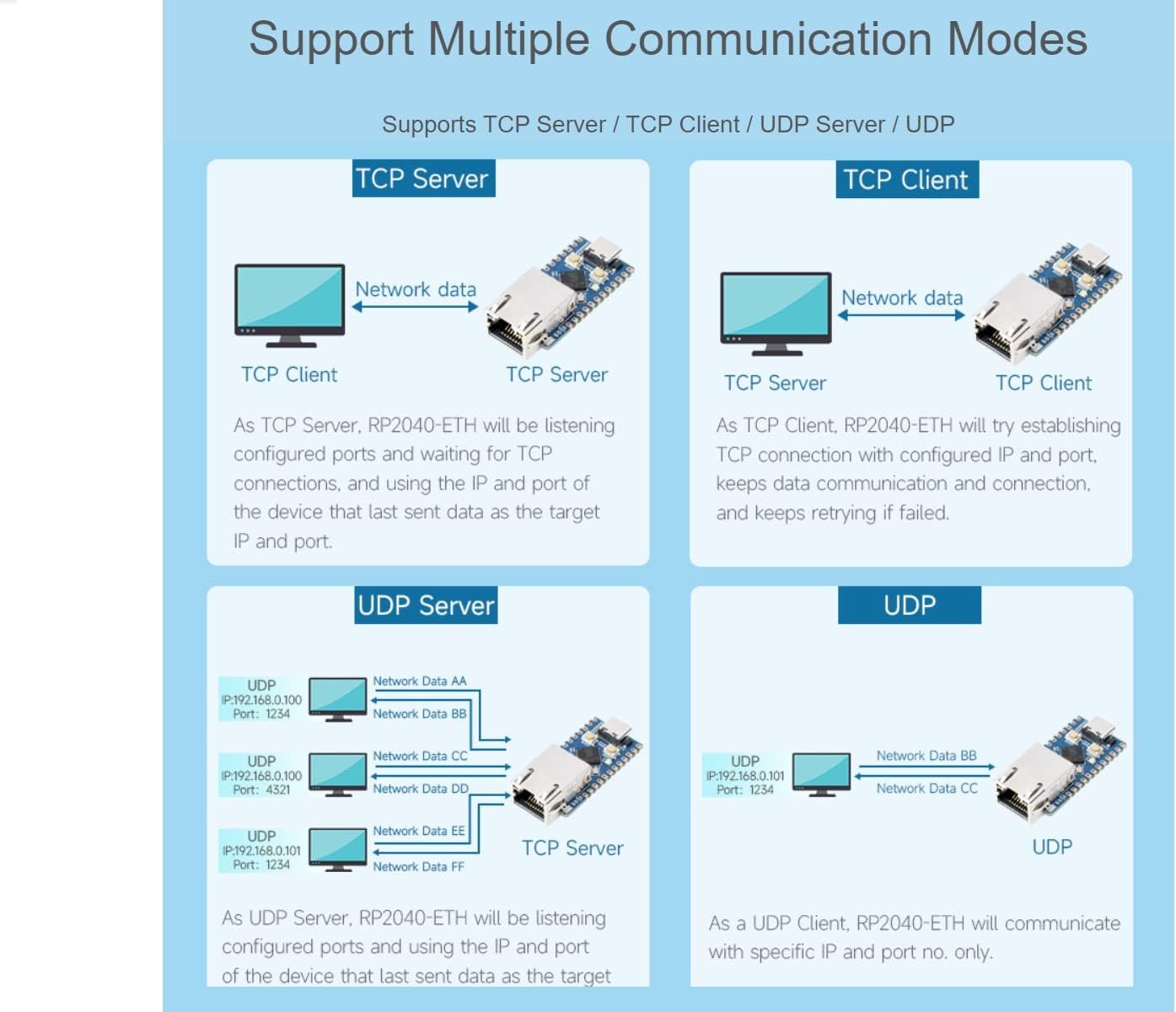

Modes Ethernet : TCP Server/Client, UDP Server/Client
Programmation : C/C++, Arduino (via Pico Core), MicroPython
Interfaces : un port SPI, 2 × I²C, 2 × UART, 13 × PWM (via Pico SDK)

💡 Usages et Projets Recommandés

🏠 IoT / Smart home : serveurs web, capteurs réseau
🏭 Automatisation industrielle compacte
🤖 Passerelle réseau : UART/SPI vers Ethernet
🌐 Projets guidelines : MicroPython exemples (TCP/UDP, MQTT)
🚀 Prototypage rapide : programmation par glisser/déposer USB

✅ Avantages / Points à Surveiller

👍 Avantages	⚠️ À prendre en compte
Très intégré, petit format	Quelques GPIO non exposés (voir schéma)
Réseau direct, sans Raspberry Pi requis	Documentation du CH9120 moins fournie
Programmation facile MicroPython/Arduino	Librairies spécifiques (CH9120) nécessaires
Compatible Pico HATs	Vitesse Ethernet limitée à 100 Mbps
