Name: 🧲 Cartes d’isolation optocoupleur PC817 / 2, 4, 8 canaux tension 3.6-30V
SKU: 37294
Availability: InStock

🧲 Cartes d’isolation optocoupleur PC817 / 2, 4, 8 canaux tension 3.6-30V

UGS : ND Catégorie : Non classé

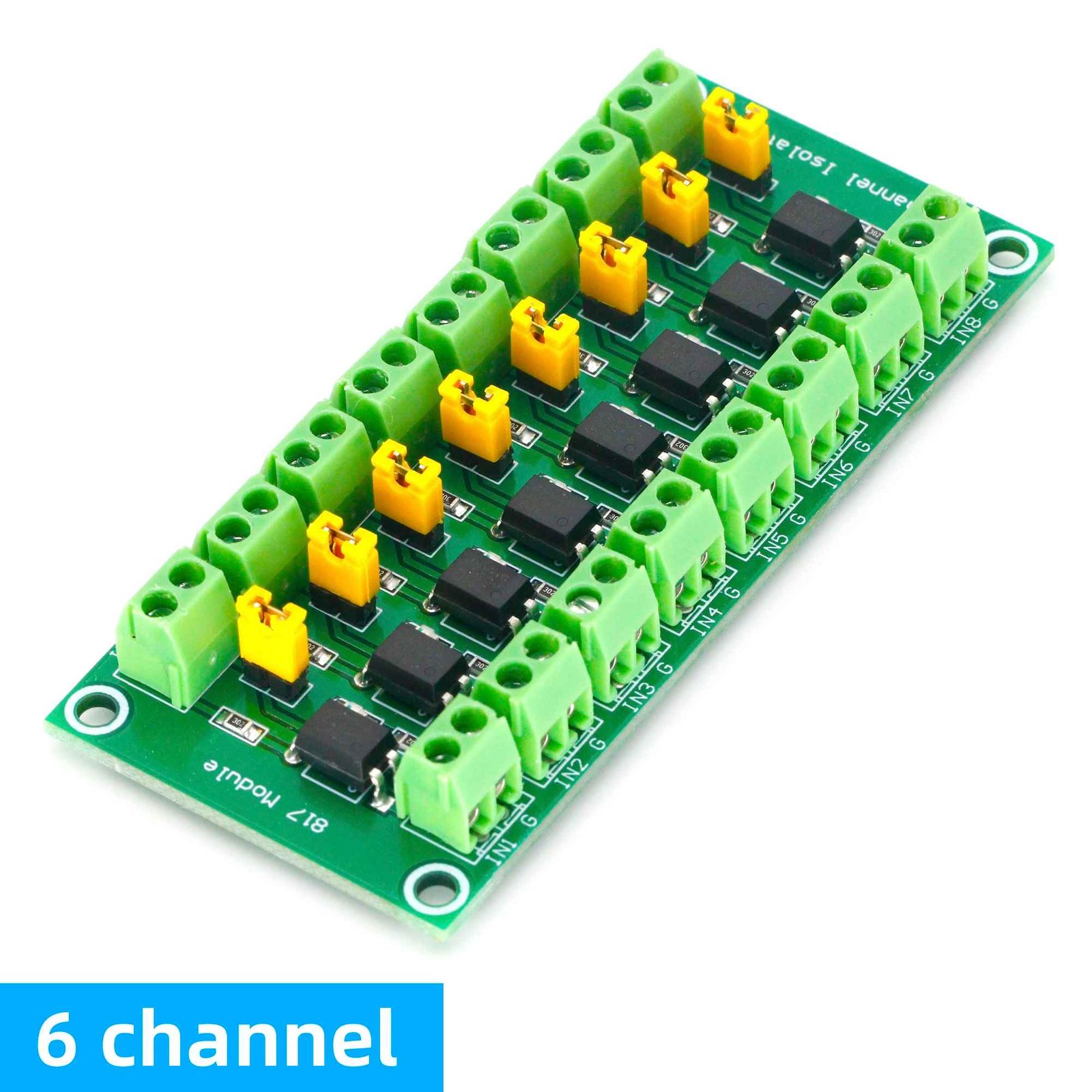

🧲 Cartes d’isolation optocoupleur PC817

🔌 Tension d’entrée : 3.6 V à 24 V DC | ⚡ Sortie max : 30 V DC

🎛️ Caractéristiques Techniques

🧩 Paramètre	📊 Valeur typique
🔵 Tension d’entrée (IN)	3.6 V à 24 V (DC)
🔴 Tension de sortie (OUT)	Jusqu’à 30 V (selon circuit externe)
🟢 Type de sortie	Collecteur ouvert (avec jumper PULL-UP ou PULL-DOWN)
🟣 Isolation	Galvanique complète entre entrée/sortie
🟠 Composant actif	Optocoupleur PC817
⚫ Fréquence max	~4 kHz (basse vitesse)
🟡 LEDs d’état	Oui (sur chaque canal)

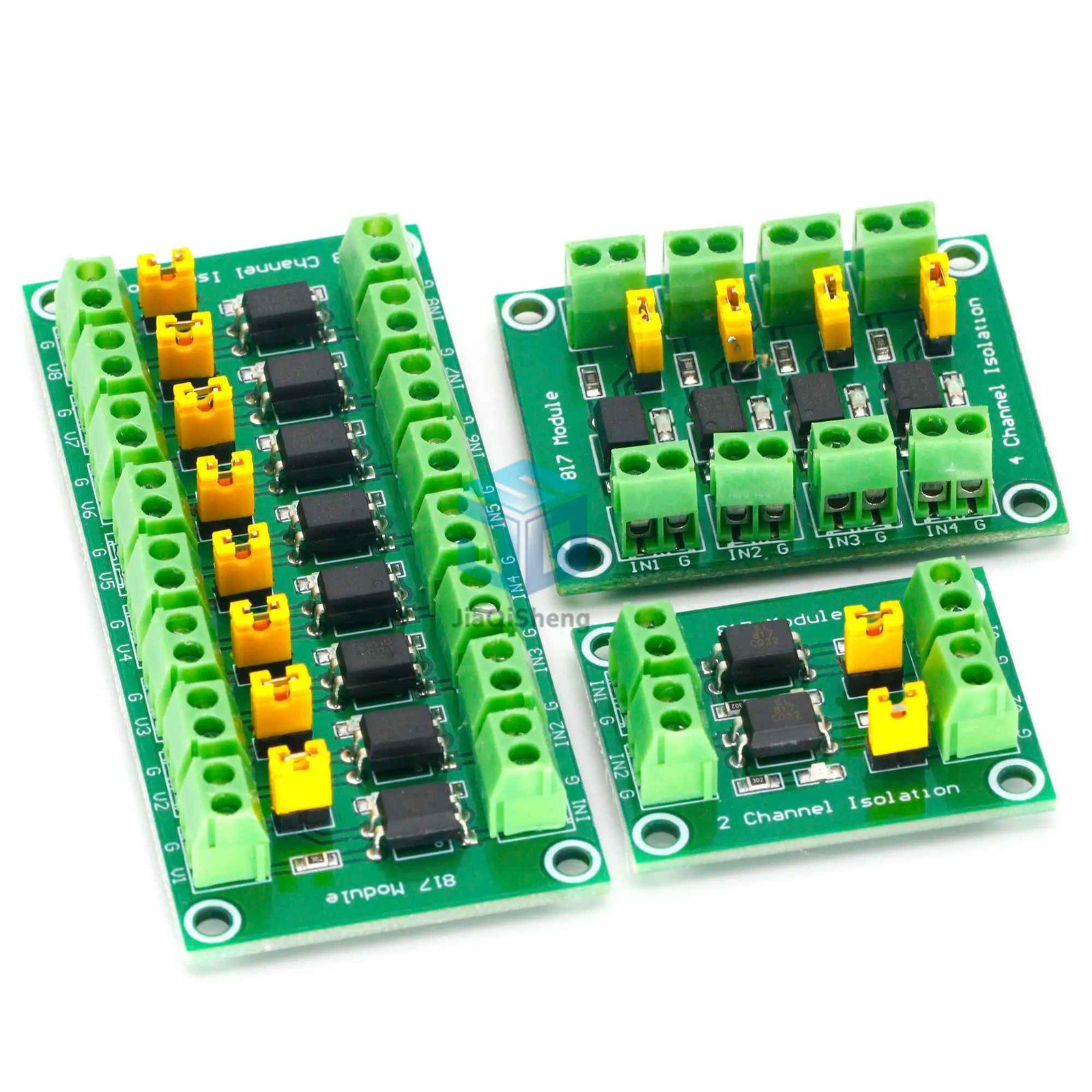

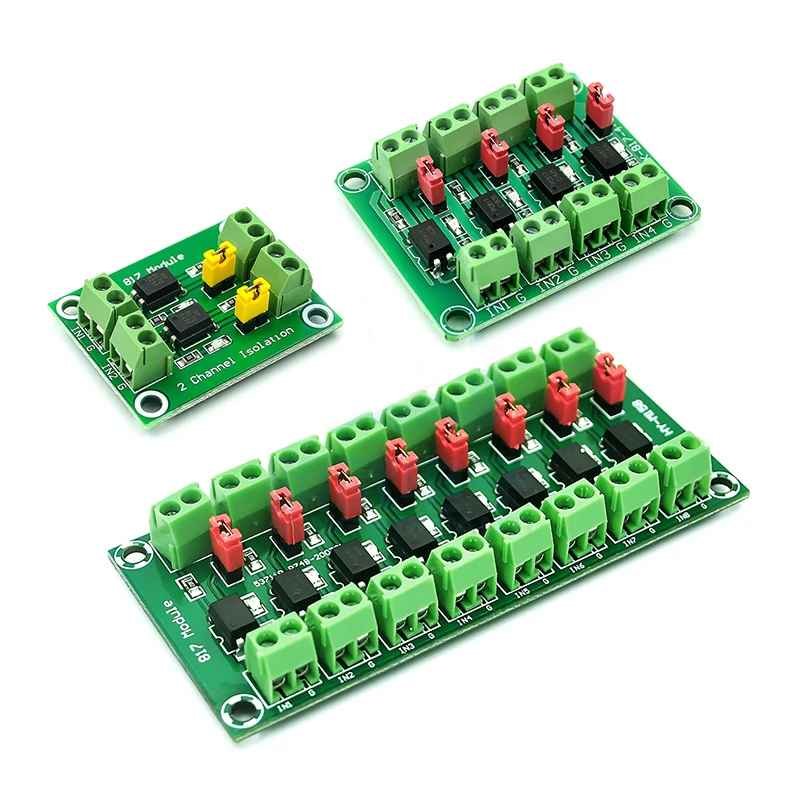

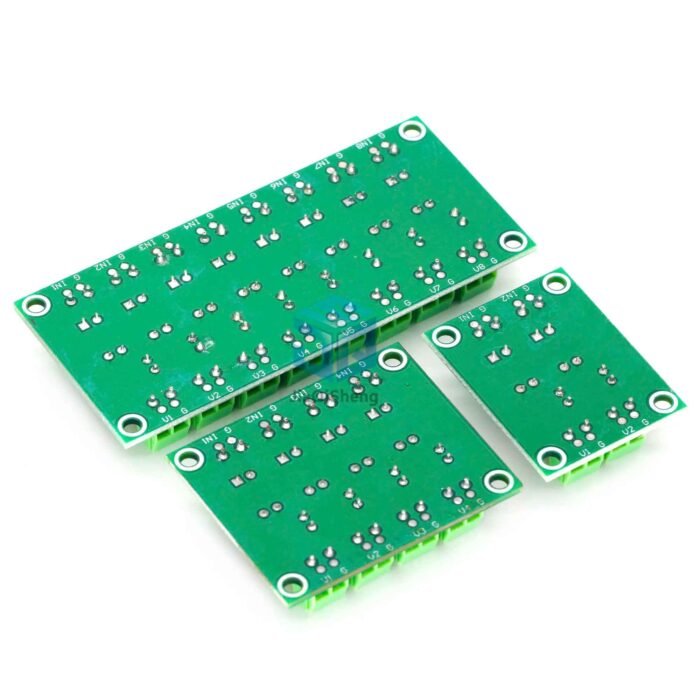

🧩 Versions Disponibles

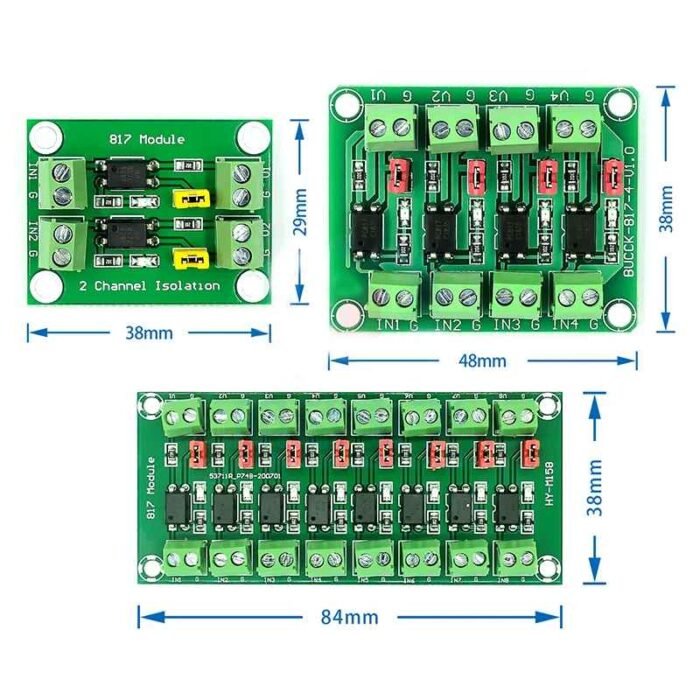

📦 Modèle	🔢 Nombre de canaux	📏 Taille approx.	🔌 Connecteurs

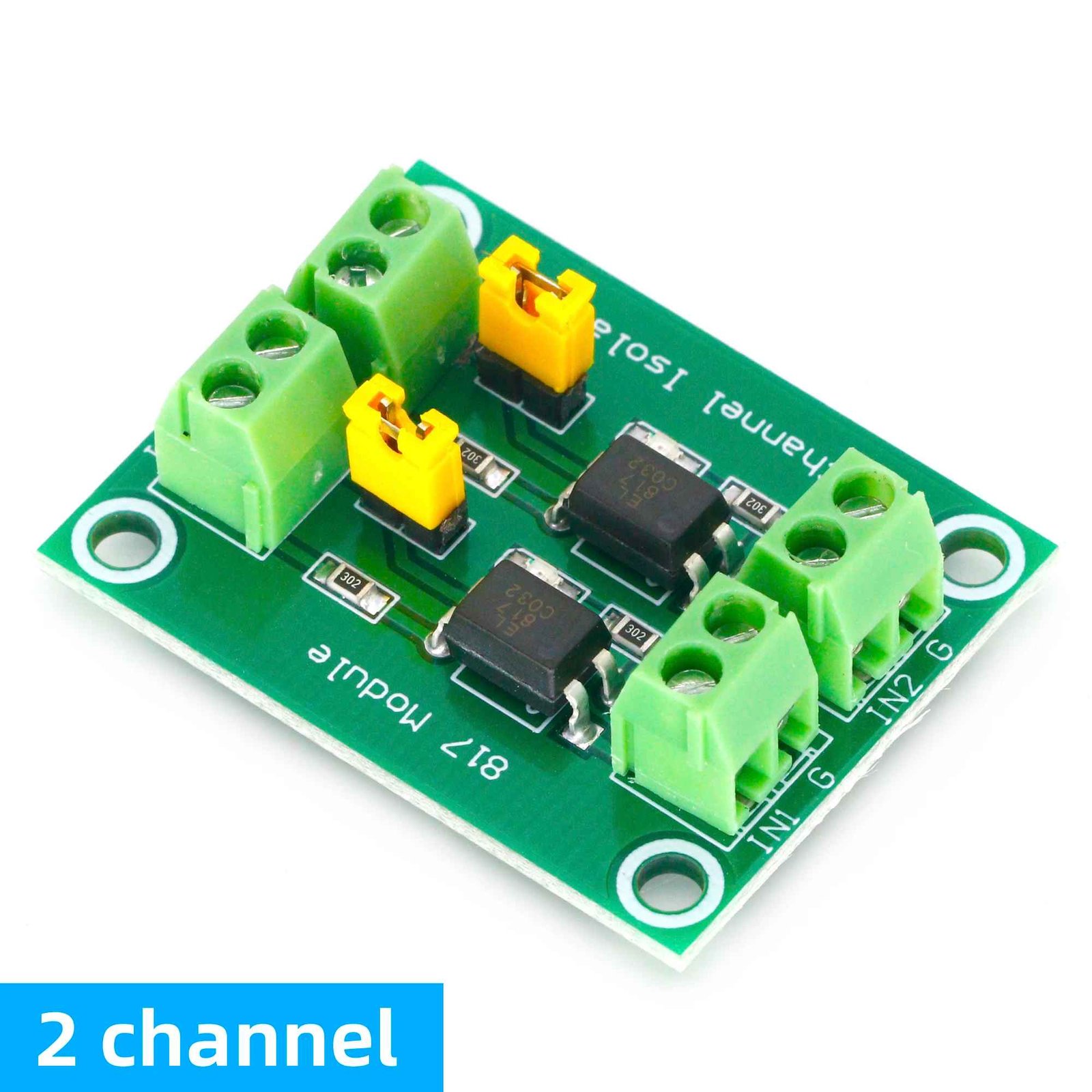

🔹 PC817-2CH	2 canaux	~38 × 30 mm	3 vis IN / 3 OUT

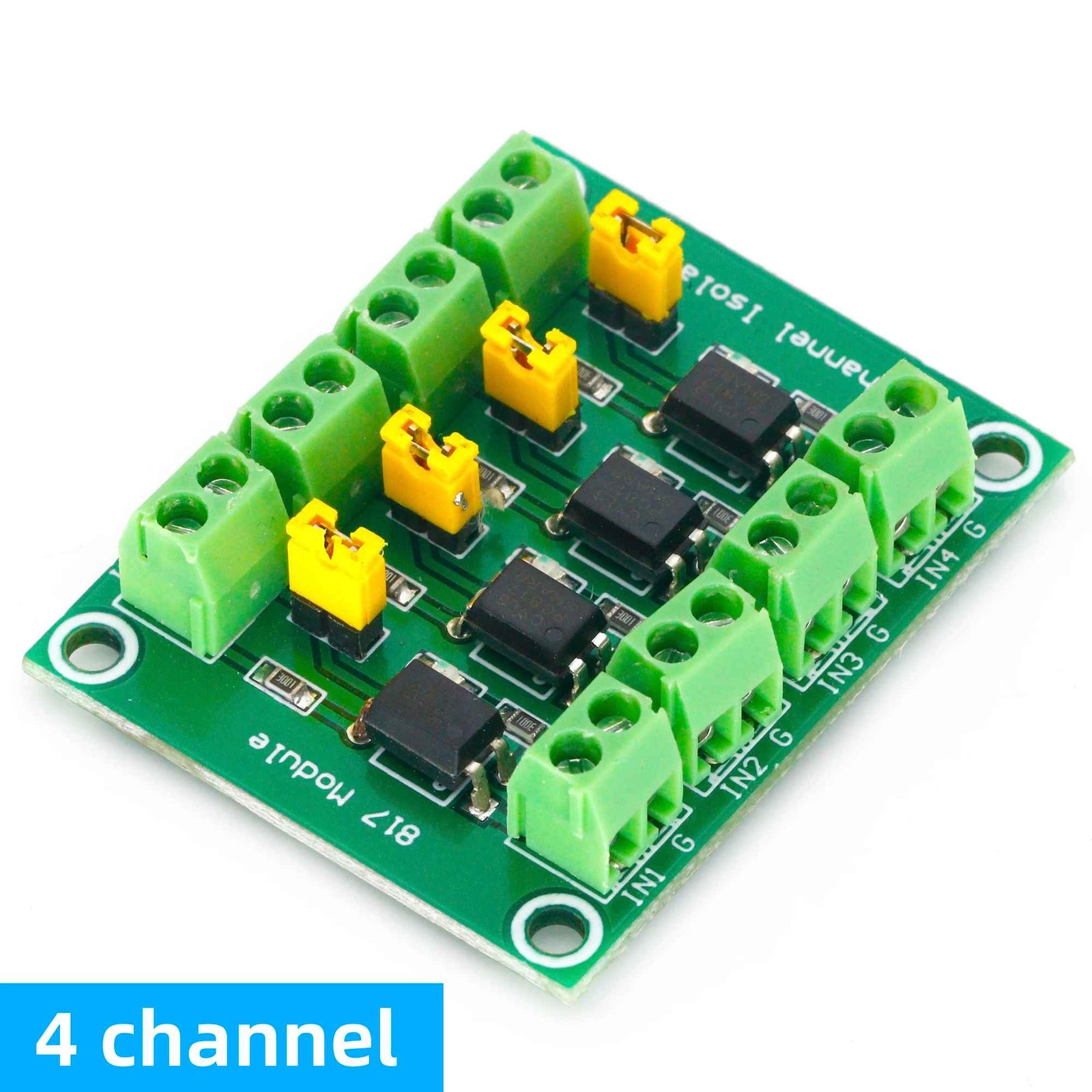

🔸 PC817-4CH	4 canaux	~47 × 37 mm	5 vis IN / 5 OUT
🔺 PC817-8CH	8 canaux	~84 × 38 mm	9 vis IN / 9 OUT

⚙️ Applications typiques

✅ Isolation entre Arduino / ESP32 / STM32 et signaux industriels (5–24 V)
✅ Protection contre surtensions, parasites et court-circuits
✅ Lecture de capteurs 24 V vers microcontrôleurs 3.3 V ou 5 V
✅ Interface avec automates, relais statiques, entrées TOR

🔧 Configuration par Jumper

Jumper	Effet
🟩 Pull-up	Sortie = Haut (via résistance) quand inactif
🟥 Pull-down	Sortie = Bas (via résistance) quand inactif
⚫ GND Link	Relie GND IN et GND OUT (sinon iso totale)

🛡️ Avantages

✅ Facile à intégrer dans tout projet (vis + LEDs)
✅ Compatible 3.3 V / 5 V / 12 V / 24 V
✅ Isolation solide jusqu’à 3 kV (optocoupleur PC817)
✅ Prix très bas pour 2–8 canaux

❌ Limitations

⏱️ Fréquence limitée : pas pour signaux rapides >4 kHz
⚡ Courant max ≈10–50 mA par canal → prévoir relais ou transistor si besoin
🔁 Temps de commutation lent : pas idéal pour PWM, SPI, I2C
