🚀⚡ MINI MODULE DE SURALIMENTATION DC-DC MULTIFONCTION ⚡🚀

🔋 Convertisseur Élévateur 3.7V → 5V/8V/9V/12V – 1.5A Maximum 🔋

📱 Parfait pour Batteries Lithium et Projets DIY Compacts 📱

🌟 PRÉSENTATION DU MODULE 🌟

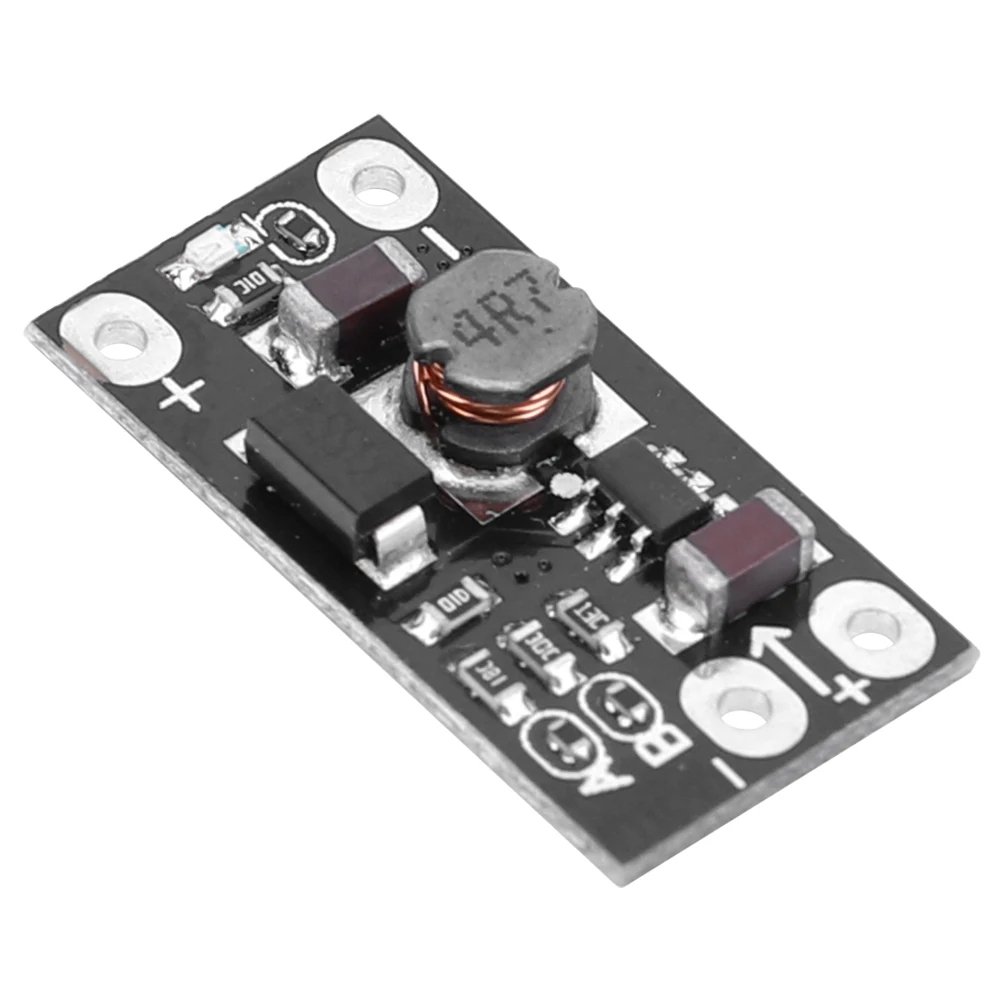

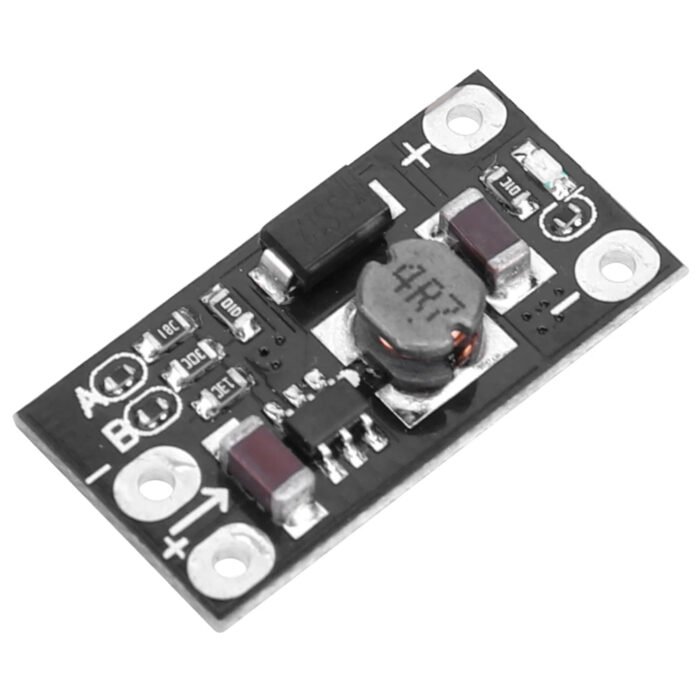

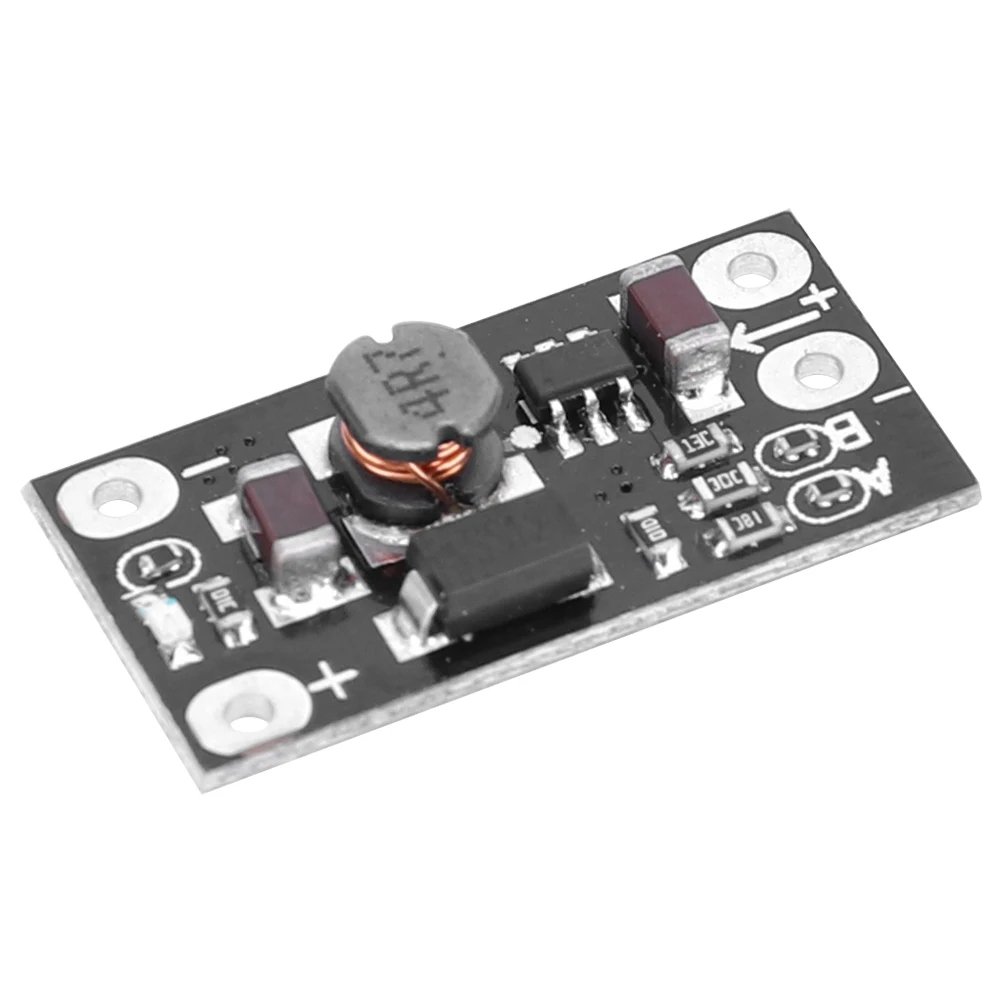

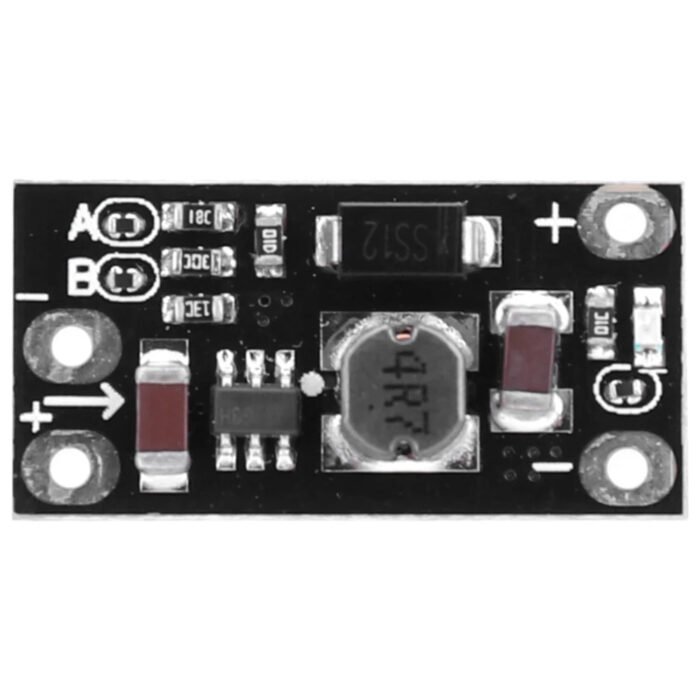

Ce mini module boost DC-DC est un convertisseur élévateur de tension ultra-compact et polyvalent, conçu pour transformer des tensions basses (notamment de batteries lithium 3.7V) vers des tensions standard utilisées en électronique : 5V, 8V, 9V ou 12V. Son design ultra-compact et sa haute efficacité en font un composant idéal pour vos projets DIY, prototypes et applications portables.

⚡ SPÉCIFICATIONS TECHNIQUES DÉTAILLÉES ⚡

🔌 Caractéristiques Électriques :

• 🔋 Tension d’entrée : 2.5V à 3.7V (optimisé pour batteries lithium)
• 📤 Tensions de sortie fixes : 5V / 8V / 9V / 12V (sélection par cavalier)
• ⚡ Courant de sortie maximum : 1.5A (selon tension sélectionnée)
• 🌡️ Puissance maximale : Jusqu’à 18W (12V × 1.5A)
• 📈 Rendement : Plus de 80% d’efficacité
• 🎛️ Sélection tension : Cavaliers/jumpers pour choix rapide

📊 Performances par Tension de Sortie :

Avec batterie 3.7V en entrée :

• 5V : 5V 1.2A (6W)
• 8V : 8V 0.5-0.7A (4-5.6W)
• 9V : 9V 0.45-0.6A (4-5.4W)
• 12V : 12V 0.3-0.5A (3.6-6W)

Avec alimentation 5V en entrée :

• 8V : 8V 0.7A (5.6W)
• 9V : 9V 0.7A (6.3W)
• 12V : 12V 0.5A (6W)

🔧 Caractéristiques Physiques :

• 📏 Dimensions : Ultra-compact (~15mm × 10mm × 3mm)
• ⚖️ Poids : ~2g (très léger)
• 🎨 PCB : Circuit imprimé sombre (généralement bleu/noir)
• 🔗 Connexions : Pads à souder (IN+, IN-, OUT+, OUT-)
• 💡 LED indicateur : LED bleue optionnelle (peut être désactivée)

⚙️ Composants Clés :

• 🔄 Inductance : 3R3 (3.3µH) pour boost efficace
• 💽 IC Principal : Contrôleur boost haute efficacité
• 🛡️ Protection : Circuits de protection intégrés
• 🔌 Sélecteurs : Cavaliers pour choix tension de sortie

🎯 MODES DE FONCTIONNEMENT 🎯

🔧 Configuration par Cavaliers :

Le module dispose de cavaliers/jumpers permettant de sélectionner facilement la tension de sortie :

• Position 1 : 5V (idéal microcontrôleurs)
• Position 2 : 8V (applications spécialisées)
• Position 3 : 9V (remplacement piles 9V)
• Position 4 : 12V (par défaut, applications standards)

💡 LED Indicateur :

• 🔵 LED bleue indique le fonctionnement actif
• 🔧 Désactivation possible : Retirer le pont de soudure si souhaité
• ⚡ Consommation LED : ~2mA (négligeable)

🏆 AVANTAGES PRINCIPAUX 🏆

✅ Avantages Techniques :

• 🎯 Polyvalence : 4 tensions de sortie en un seul module
• 📱 Ultra-compact : Parfait pour projets miniatures
• 🔋 Optimisé batteries : Conversion facile batterie lithium
• 📈 Haute efficacité : Minimal gaspillage énergétique
• 🛡️ Protection intégrée : Sécurité contre surcharges
• 💰 Économique : Solution multi-tensions abordable

✅ Avantages Pratiques :

• 🔧 Installation simple : Soudure directe sur PCB
• 🎛️ Sélection rapide : Changement tension par cavalier
• 📦 Faible encombrement : Intégration facile
• 🔌 Alimentation flexible : Compatible diverses sources
• 💡 Indication visuelle : LED de statut optionnelle

🎯 APPLICATIONS RECOMMANDÉES 🎯

📱 Projets Portables :

• 🔋 Power banks DIY (3.7V → 5V USB)
• 📱 Chargeurs portables appareils mobiles
• 🎧 Amplificateurs audio portables (9V/12V)
• 💡 Éclairages LED portables haute tension
• 📷 Projets photo/vidéo alimentation équipements

🤖 Électronique DIY :

• 🤖 Projets Arduino/ESP32 alimentation 5V stable
• 🎮 Consoles retro-gaming portables
• 📡 Modules IoT alimentation optimisée
• 🔊 Amplificateurs petite puissance
• 💻 Interfaces électroniques conversion tensions

🚗 Applications Spécialisées :

• 🚗 Projets automobiles (boost 12V batterie)
• 🏠 Domotique alimentations distribuées
• 🔬 Instrumentation portable
• 🎨 Art électronique installations
• 🔧 Prototypage rapide tests tensions

🎓 Applications Éducatives :

• 🎓 Projets étudiants électronique
• 🧪 Laboratoires d’électronique
• 📚 Formations techniques pratiques
• 🔬 Expérimentations boost converters
